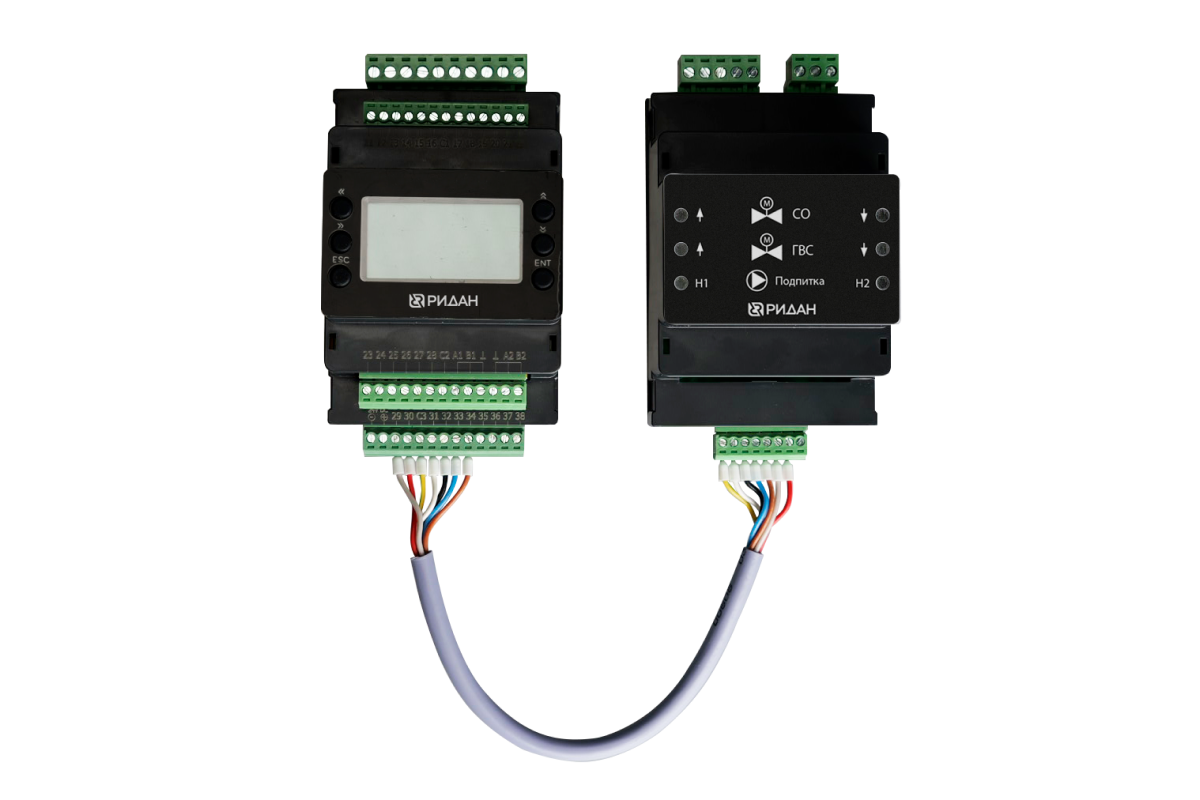

Ридан 087H60 — Регулятор теплового пункта (РТП)
Данный контроллер РТП (087H60) продается только в магазинах ЭТМ и «Все инструменты».
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Напряжение питания, В
- 24V DC
- Температура окружающей среды (режим работы)
- +7…+55
- Диапазон допустимого напряжения
- 18-36
- RS-485
- Скорость 2400 - 115200 бит/с 2шт
- Управление контурами
- СО+ГВС
Обзор
Обзор- Готовая конфигурация под ИТП — контроллер изначально спроектирован для работы в тепловых пунктах. Дискретные входы, импульсные выходы на клапаны, управление насосами, подпитка — всё уже есть.
- Готовая логика управления — не требует программирования, что сокращает время ввода в эксплуатацию.
- Погодозависимое регулирование отопления с гибкой настройкой отопительного графика. Возможно управление по температуре подающего трубопровода теплосети.
- Режимы экономии — работа по оптимальной уставке в дневное/ночное время и выходные дни, снижение теплопотребления.
- Настраиваемые аварийные сценарии — контроллер отрабатывает обрыв датчиков температуры или давления (с использованием реле сухого хода, реле перепада давления).
- Приоритет ГВС или обратки — можно задать приоритет температуры горячего водоснабжения перед отоплением, либо ограничить температуру возвращаемого теплоносителя в теплосеть.
- Сервис циркуляционных насосов — автоматическое выравнивание их наработки и принудительная тренировка в летний период («прогон» для предотвращения закисания).
- Абсолютная автономность настройки — контроллер не требует подключения к ПК, установки драйверов или лицензионного софта. Все параметры задаются непосредственно на устройстве.
- Поддержка Modbus RTU (RS-485) для подключения к SCADA, OPC и системам удалённой диспетчеризации.
РТП (Регулятор тепловых пунктов) — контроллер с готовой логикой для автоматизации индивидуальных и центральных тепловых пунктов (ИТП, ЦТП) и котельных.
Управляет системами отопления (СО) и горячего водоснабжения (ГВС), поддерживая температуру по погодозависимому графику или уставке.
Регулятор управляет импульсными (трёхпозиционными 220 В) приводами регулирующих клапанов, циркуляционными насосами, а также системой подпитки теплосети.
Подключаемые датчики — только дискретные: реле сухого хода, реле перепада давления, реле температуры и т.п. — для контроля аварийных ситуаций (обрыв, падение давления, отсутствие потока).
РТП — это универсальный контроллер для типовых ИТП. В нём есть всё необходимое: управление отоплением, ГВС, подпиткой, насосами и клапанами. Никаких дополнительных модулей или программирования.
Код 087H60
Ключевые особенности
Документы
Все документы- Масса нетто, кг
- 0.3
- Напряжение питания, В
- 24V DC
- Диапазон допустимого напряжения
- 18-36
- RTC - часы реального времени
- Резервное питание от встроенного аккумулятора не менее 30 дней
- Потребляемая мощность, ВА
- 10
- Дисплей и клавиатура
- Монохромный Жки 192*64 точки с подсветкой, 6 кнопок
- Температура окружающей среды (режим работы)
- +7…+55
- Температура окружающей среды (хранение/транспортировка), °C
- -20…+60
- RS-485
- Скорость 2400 - 115200 бит/с 2шт
- Управление контурами
- СО+ГВС
- EAN13 (Single-pack)
- 4630266164800
- Готовая конфигурация под ИТП — контроллер изначально спроектирован для работы в тепловых пунктах. Дискретные входы, импульсные выходы на клапаны, управление насосами, подпитка — всё уже есть.
- Готовая логика управления — не требует программирования, что сокращает время ввода в эксплуатацию.
- Погодозависимое регулирование отопления с гибкой настройкой отопительного графика. Возможно управление по температуре подающего трубопровода теплосети.
- Режимы экономии — работа по оптимальной уставке в дневное/ночное время и выходные дни, снижение теплопотребления.
- Настраиваемые аварийные сценарии — контроллер отрабатывает обрыв датчиков температуры или давления (с использованием реле сухого хода, реле перепада давления).
- Приоритет ГВС или обратки — можно задать приоритет температуры горячего водоснабжения перед отоплением, либо ограничить температуру возвращаемого теплоносителя в теплосеть.
- Сервис циркуляционных насосов — автоматическое выравнивание их наработки и принудительная тренировка в летний период («прогон» для предотвращения закисания).
- Абсолютная автономность настройки — контроллер не требует подключения к ПК, установки драйверов или лицензионного софта. Все параметры задаются непосредственно на устройстве.
- Поддержка Modbus RTU (RS-485) для подключения к SCADA, OPC и системам удалённой диспетчеризации.
РТП (Регулятор тепловых пунктов) — контроллер с готовой логикой для автоматизации индивидуальных и центральных тепловых пунктов (ИТП, ЦТП) и котельных.
Управляет системами отопления (СО) и горячего водоснабжения (ГВС), поддерживая температуру по погодозависимому графику или уставке.
Регулятор управляет импульсными (трёхпозиционными 220 В) приводами регулирующих клапанов, циркуляционными насосами, а также системой подпитки теплосети.
Подключаемые датчики — только дискретные: реле сухого хода, реле перепада давления, реле температуры и т.п. — для контроля аварийных ситуаций (обрыв, падение давления, отсутствие потока).
РТП — это универсальный контроллер для типовых ИТП. В нём есть всё необходимое: управление отоплением, ГВС, подпиткой, насосами и клапанами. Никаких дополнительных модулей или программирования.
