Особенности этажных распределительных узлов TDU.7R

Современный строительный рынок отличается высокими требованиями к энергоэффективности, а оборудование становится все более продуманным и компактным. Важные части инженерных систем чаще поставляются в виде изделий заводской готовности, например, этажные коллекторные узлы для горизонтальных двухтрубных систем отопления. Эти узлы – ключевой элемент современных внутренних систем отопления в многоквартирных домах. Они выполняют функции распределения теплоносителя (как правило, воды) по отдельным квартирам или помещениям на этаже и учета потребления тепловой энергии.

Этажные коллекторные узлы обеспечивают:

• Индивидуальный учет тепла: Каждый узел оснащается счетчиком тепла, позволяющим точно измерять потребление тепловой энергии в каждой квартире. Это стимулирует жильцов к более экономному потреблению и позволяет справедливо распределять расходы.
• Удобство обслуживания: Коллекторные узлы облегчают обслуживание и ремонт системы отопления. В случае необходимости можно отключить отопление только в одной квартире, не затрагивая остальные.
• Гидравлическую балансировку: Коллекторные узлы помогают сбалансировать систему отопления, обеспечивая равномерное распределение тепла по всем квартирам.

Как правило, этажный коллекторный узел включает в себя:

• Коллекторы: Гребенки для распределения теплоносителя.
• Запорную арматуру: Шаровые краны для отключения отдельных контуров.
• Счетчик тепла: Для учета потребления тепла.
• Воздухоотводчики и сливные краны: Для удаления воздуха из системы и слива теплоносителя.
• Фильтры: Для защиты системы от загрязнений.

Компания Ридан произвела более 80 000 этажных коллекторных узлов для систем отопления на собственном заводе в Подмосковье. Наши инженеры, обладая многолетним опытом и современным оборудованием, разработали новый энергоэффективный продукт — коллекторный узел TDU.7R. Он сочетает в себе надежность, точность регулировки и удобство монтажа.

Особенности и преимущества TDU.7R

Уникальным нововведением стала интеграция запорных элементов в трубу коллектора. Это позволило совместить функции запорного шарового крана и балансировочного клапана в одном устройстве, обеспечивающем как 100%-е перекрытие потока, так и настройку расхода, с возможностью блокировки выставленного значения настройки.

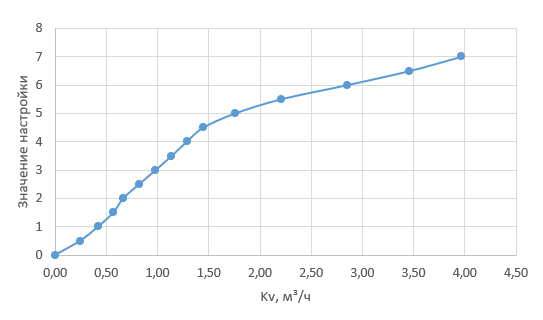

Благодаря специальной конструкции золотника клапана достигается точное регулирование расхода теплоносителя. Стандартная вставка подойдет и для малых квартир-студий, и для больших помещений площадью более 300 м².

Использование во вставках коллектора жесткого уплотнения из PTFE позволяет начать регулирование расхода с малых настроек и перекрывать вставку многократно, в течение всего периода эксплуатации.

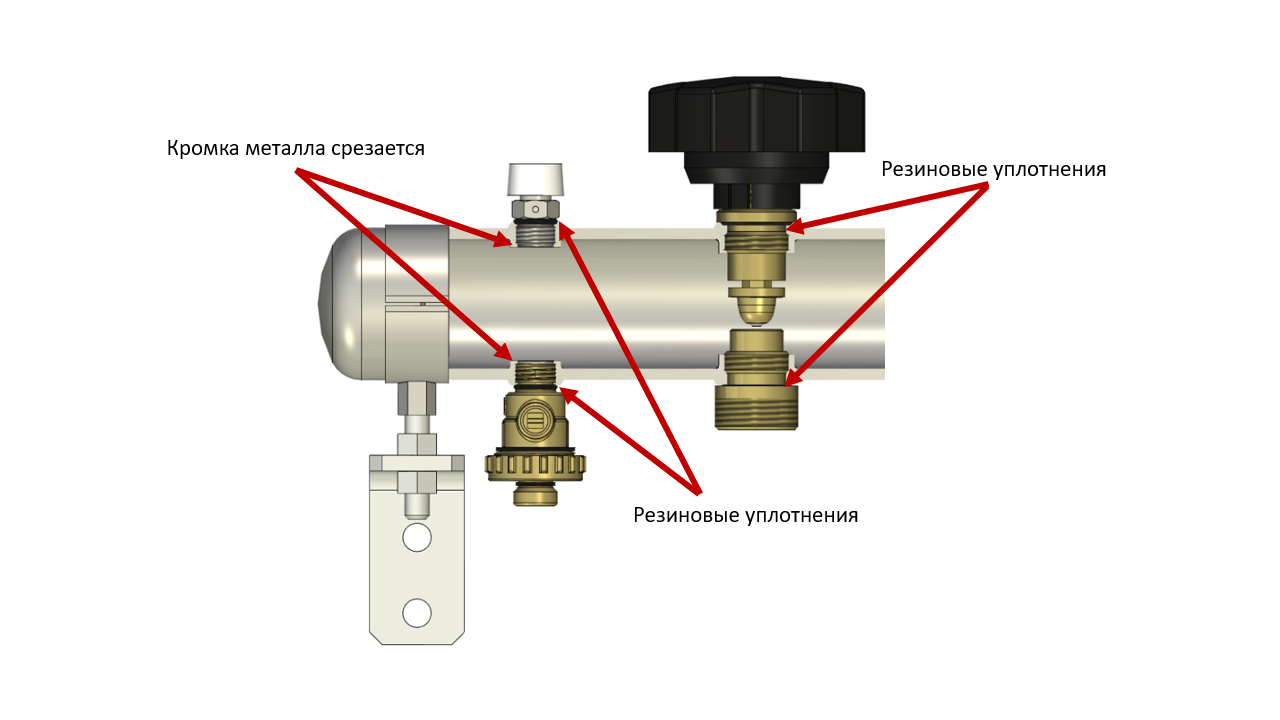

В конструкции коллектора предусмотрены встроенные дренажные краны и воздухоотводчики. Кромка металла внутри коллектора срезается для лучшего удаления воздуха и дренирования.

Резиновые уплотнения на каждой вставке обеспечивают дополнительную защиту от протечек.

Конструкция нижней части седла вставки подающего коллектора оптимальна – подходит под фитинги для трубы из сшитого полиэтилена.

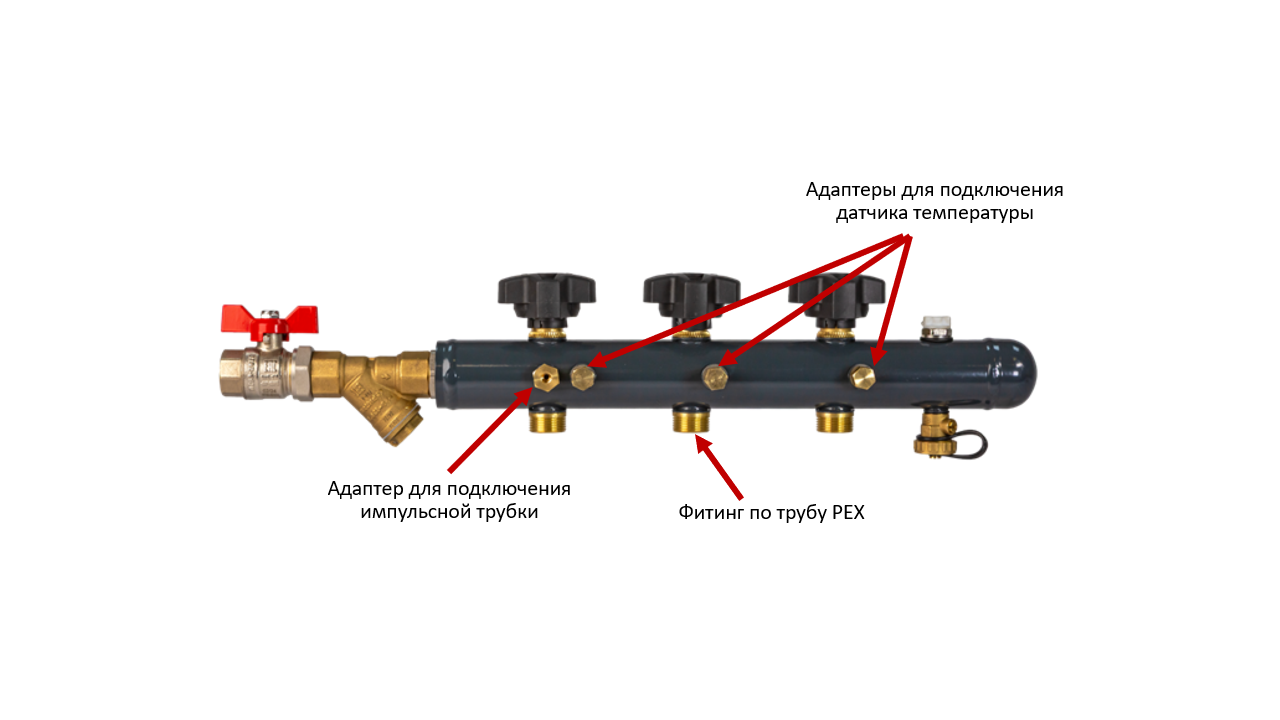

В подающем коллекторе предусмотрены штуцеры для датчиков температуры от теплосчетчиков и адаптер для подключения импульсной трубки от регулятора перепада давления.

За счет сокращения количества элементов и резьбовых соединений в узле достигается компактность и снижается риск протечки соединений.

Заключение

Этажные коллекторные узлы – это современное и эффективное решение для систем отопления многоквартирных домов, обеспечивающее комфорт, экономию и удобство обслуживания. При выборе коллекторного узла важно учитывать особенности системы отопления и требования к функциональности.
