Разборные пластинчатые теплообменники free flow (Фри Флоу)
Компания «Ридан» — ведущий производитель теплообменников в России
Срок изготовления теплообменника менее 3 дней
Собственное производство, включая пластины
Сеть сервисных партнеров по всей России
Типоразмерный ряд
Таблица типоразмеров
| Тип ПТО | Ду, мм | Площадь одной пластины, м2 | Площадь теплообмена, макс., м2 | Ширина канала, мм | Допустимая разница давлений, кгс/см2 |
|---|---|---|---|---|---|
| НН№11F | 32 | 0,11 | 13,53 | 4,8 | 6 |
| НН№25F | 50 | 0,28 | 55,55 | 4,75 | 6 |
| НН№53F | 100 | 0,57 | 197,91 | 5,5 | 6 |
| НН№150F | 150 | 1,17 | 264,42 | 6,12 | 6 |
| НН№101F | 200 | 1 | 532 | 6 | 6 |
| НН№123F | 200 | 1,11 | 329,17 | 12 | 6 |
| НН№131F | 200 | 1,30 | 690,30 | 6 | 6 |
| НН№229F | 200 | 2,29 | 1 215,99 | 6 | 6 |
| НН№160F | 300 | 1,60 | 540,80 | 10 | 6 |
| НН№230F | 400 | 2,10 | 2044 | 10 | 6 |
Преимущества
Работа с вязкими и загрязнёнными средами
Высокая тепловая эффективность
Низкое гидравлическое сопротивление
Быстрая разборка и лёгкая очистка
Длительный срок службы
Разборные пластинчатые теплообменники Free Flow (Фри Флоу)

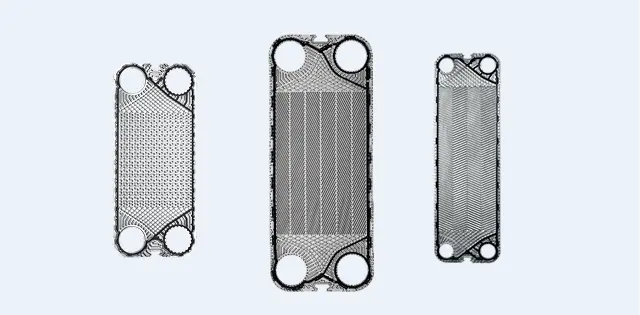

Теплообменники Free Flow (Фри Флоу) представляют собой разборные пластинчатые аппараты, предназначенные для работы с вязкими средами, пульпами, волокнистыми субстанциями и жидкостями, содержащими твёрдые включения или кристаллы. Основной элемент — пакет штампованных пластин с увеличенной шириной проточных каналов, которые не контактируют друг с другом в точках теплопередачи. Ширина каналов достигает 20 мм, что исключает риск забивания и гарантирует стабильную работу даже в сложных условиях.
Теплообменники рассчитаны на рабочую температуру до +160 °C и давление до 10 бар. Доступны различные исполнения по материалам пластин (AISI 316, AISI 304, титан) и уплотнений (EPDM, Nitril, Viton), что позволяет подбирать оборудование под конкретную технологическую среду. Конструкция пластин с плавным волновым рифлением и продуманной геометрией распределительных зон обеспечивает равномерное распределение потока и высокий коэффициент теплопередачи. Теплообменники Free Flow (Фри Флоу) превосходно зарекомендовали себя в качестве подогревателей, холодильников и рекуператоров на производствах с высокими санитарными и эксплуатационными требованиями.
Сферы применения

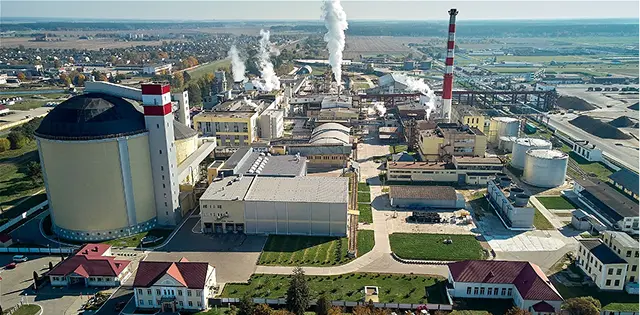

Разборные пластинчатые теплообменники Free Flow (Фри Флоу) широко используются в пищевой и сахарной промышленности, нефтегазовом секторе, химической и целлюлозно-бумажной отрасли . Они востребованы на объектах с жёсткими требованиями к надёжности и устойчивости к загрязнению.
