Полусварные пластинчатые теплообменники
Компания «Ридан» — ведущий производитель теплообменников в России
Срок изготовления теплообменника менее 3 дней
Собственное производство, включая пластины
Сеть сервисных партнеров по всей России

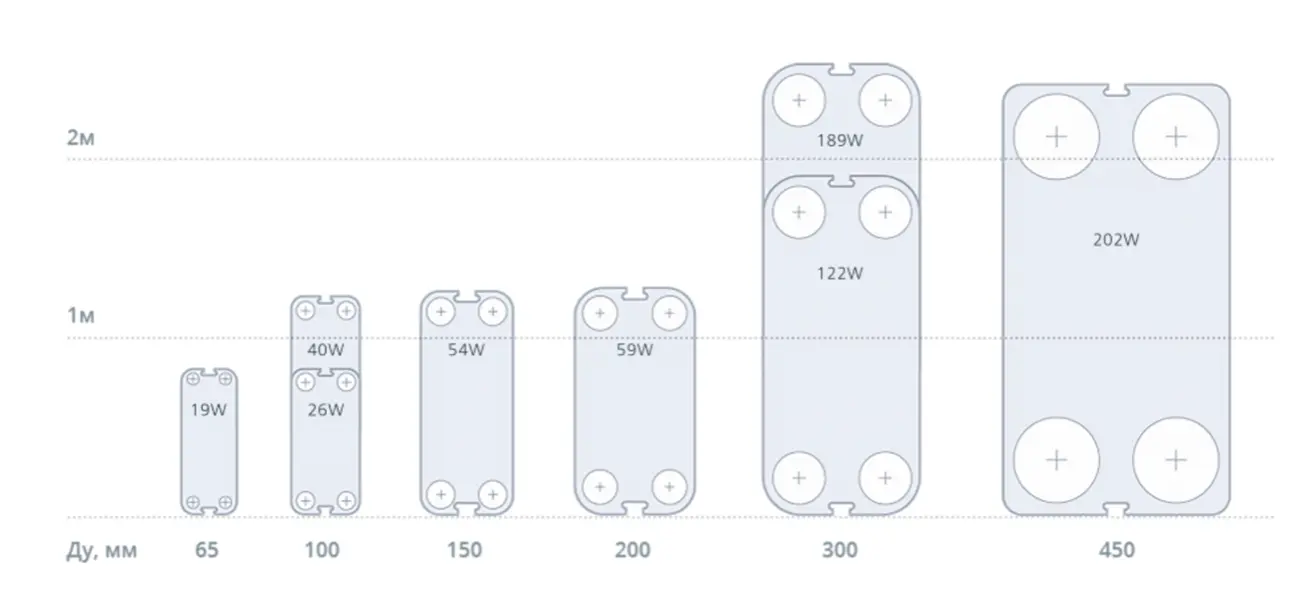

Типоразмерный ряд
Таблица типоразмеров
| Типоразмер | Мин. площадь поверхности, м2 | Макс. площадь поверхности, м2 | Ду, мм |
|---|---|---|---|
| SB300 | 2 | 25 | 50-200 |
| SB500 | 14 | 113 | 50-400 |
| SB750 | 32 | 263 | 50-600 |
| SB1200 | 85 | 690 | 50-1000 |
Преимущества
Компактные габариты
Турбулентный поток, препятствующий отложениям
Лёгкая очистка
Широкий диапазон параметров
Высокая теплоотдача
Полусварные пластинчатые теплообменники
Полусварные пластинчатые теплообменники применяются в технических процессах с агрессивными средами. В качестве теплоносителя могут быть использованы аммиак (R717), фреоны, кислоты и другие агрессивные вещества. В этом случае агрессивная среда движется в каналах внутри сварных кассет, что обеспечивает полную герметичность и безопасность эксплуатации.
Основной элемент теплообменника — сварной пакет, сформированный из кассет. Каждая кассета представляет собой две пластины, соединённые между собой лазерной сваркой. Конструкция аппарата предусматривает два независимых гидравлических контура: сварной (неразборный) канал для агрессивной среды, где исключена возможность утечек, и разборный канал для вторичного теплоносителя (вода, растворы гликолей). Это обеспечивает повышенную герметичность по одной стороне и лёгкий доступ для очистки по другой.
Модельный ряд представлен несколькими типоразмерами с максимальным рабочим давлением до 25 бар изб. Пластины доступны в исполнениях из нержавеющей стали AISI 304 или AISI 316 с толщиной от 0,6 до 0,7 мм. Материалы уплотнений подбираются индивидуально, в зависимости от типа и состава рабочего вещества, температур и давления эксплуатации, а также используемого смазочного масла.
Сферы применения

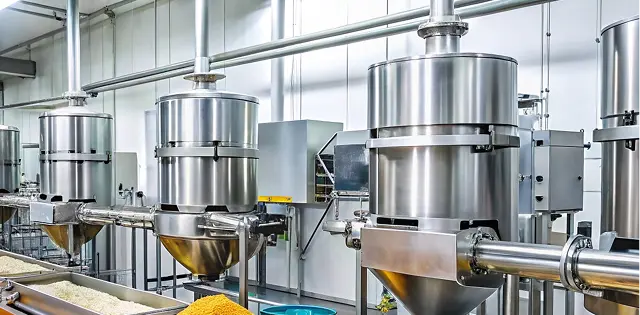

Полусварные теплообменники «Ридан» успешно применяются в качестве затопленных испарителей, конденсаторов, предконденсаторов (рекуператоров) и маслоохладителей в холодильных установках. Используются в молочной, пивоваренной и винодельческой, химической и фармацевтической промышленности, а также в судостроении, металлургии и системах хранения охлаждённой продукции.
