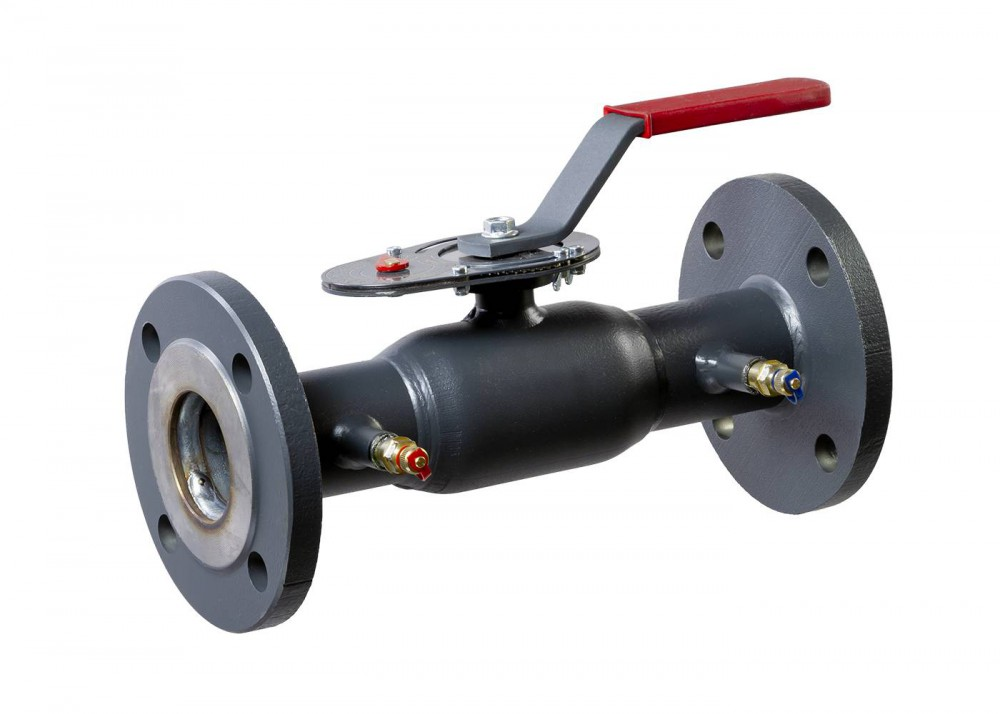

RJIP BaBV Стальной запорно-регулирующий клапан – конструктивные особенности и преимущества

Большое разнообразие архитектурных решений в строительстве жилых, коммерческих и административных зданий обуславливает сложность инженерных систем в них. Чем более необычен и причудлив облик жилого дома, офисного центра или административного здания, тем более изощренные инженерные решения требуются для обеспечения комфорта и функциональности внутри. Однако, современные технологии позволяют выполнять довольно сложные задачи: начиная от расчета и проектирования, заканчивая запуском и наладкой таких систем.

Одной из ключевых задач в сфере тепло- и холодоснабжения является бесперебойное обеспечение потребителей необходимым количеством теплоносителя. При этом важно не просто подавать тепло или холод, а эффективно поддерживать баланс между потребителями — ограничивать перерасход теплоносителя и стремиться к оптимальной производительности всей системы. В больших и разветвленных сетях, где достаточно много крупных потребителей теплоносителя, зачастую регламентируется применение только стальной арматуры.

С учетом всех перечисленных выше требований для обеспечения эффективной и сбалансированной работы системы отопления/охлаждения, незаменимыми становятся стальные запорно-регулирующие клапаны RJIP BaBV.

Запорно-регулирующий клапан (кран) RJIP BaBV — важный элемент в индивидуальных и центральных тепловых пунктах (ИТП/ЦТП), который позволяет эффективно управлять распределением теплоносителя между различными системами отопления и горячего водоснабжения. Благодаря точному управлению потоком клапаны помогают оптимизировать работу всей системы, обеспечивая равномерное распределение тепла или холода по всем потребителям. Это, в свою очередь, приводит к значительной экономии энергии, так как система работает более эффективно и не тратит ресурсы впустую. Кроме того, он выполняет функцию запорной арматуры, позволяя полностью перекрыть трубопровод в случае аварийных ситуаций или проведения ремонтных работ. В конечном итоге, использование стальных запорно-регулирующих клапанов RJIP BaBV — это залог надежной, сбалансированной и экономичной работы систем тепло- и холодоснабжения.

Клапан RJIP BaBV выделяется среди аналогов благодаря ряду продуманных конструктивных решений, направленных на удобство использования, точность настройки и долговечность.

Во-первых, индикация настройки выполнена с акцентом на надежность и точность. Шкала, нанесенная методом гравировки, гарантирует четкость и долговечность показаний. Большой ход указателя позволяет с высокой точностью определить настроенное положение, а функция фиксации обеспечивает быстрый возврат к нужным параметрам после перекрытия арматуры.

Во-вторых, ключевым элементом является регулирующая диафрагма. В отличие от традиционных конструкций, где регулировка осуществляется за счет шара с профильным вырезом, здесь используется диафрагма со специальным профильным вырезом. Такая конструкция, в сочетании с тщательно рассчитанной формой вставки-ограничителя, обеспечивает плавную расходную характеристику клапана во всем диапазоне настроек. Это значительно упрощает и повышает точность балансировки системы. Важно отметить, что использование диафрагмы позволяет снизить износ шара и уплотнений, что значительно увеличивает срок службы клапана, в отличие от конструкций, где шар подвергается повышенному износу из-за высокого перепада давления в зоне регулирования.

В-третьих, для удобства контроля и точной настройки расхода и перепада давления рабочей среды, на патрубках клапана предусмотрены измерительные ниппели. Они позволяют подключать измерительные приборы и оперативно отслеживать параметры работы системы.

Применение регулирующих клапанов RJIP BaBV

Применение запорно-регулирующих кранов повышает эффективность работы систем теплоснабжения. Например, в тепловых сетях для балансировки расхода теплоносителя между отдельными тепловыми пунктами (ИТП) позволит обеспечить комфорт для всех потребителей независимо от их удаленности от ЦТП, а также позволит снизить потребление тепловой энергии минимум на 10%. Кроме того, такие клапаны могут применяться при необходимости разделения потоков в дублирующих системах, к примеру, резервирование системы теплоснабжения объекта или для нескольких очередей многоквартирного жилого комплекса, или разветвления системы отопления в пределах одной очереди — во всех случаях каждую линию такой системы требуется гидравлически согласовывать с остальными.

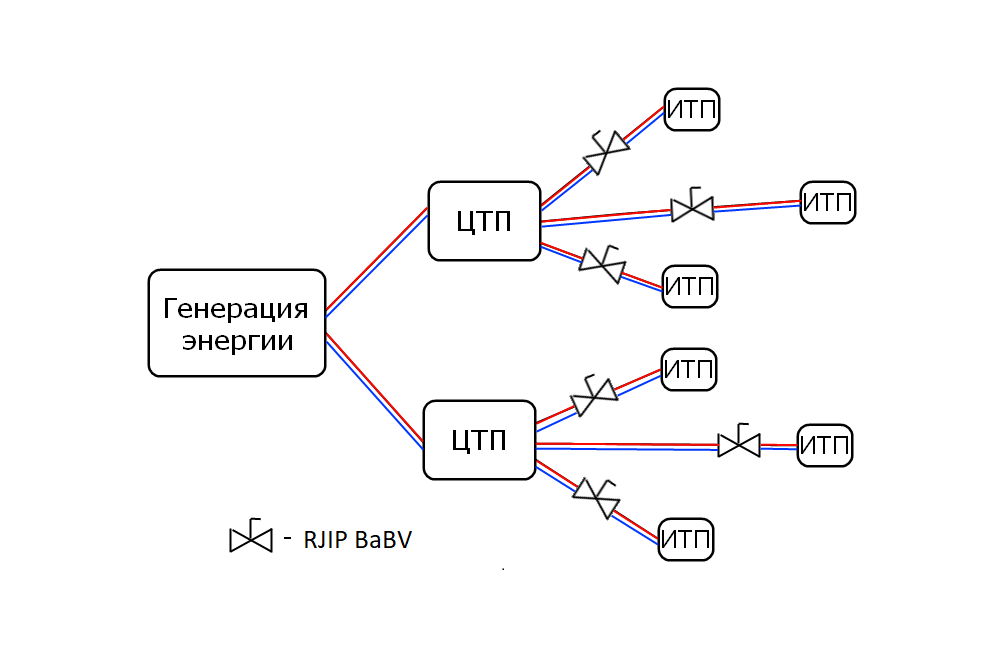

В тепловых сетях для балансировки расходов на ИТП (применимо только в случае наличия РПД).

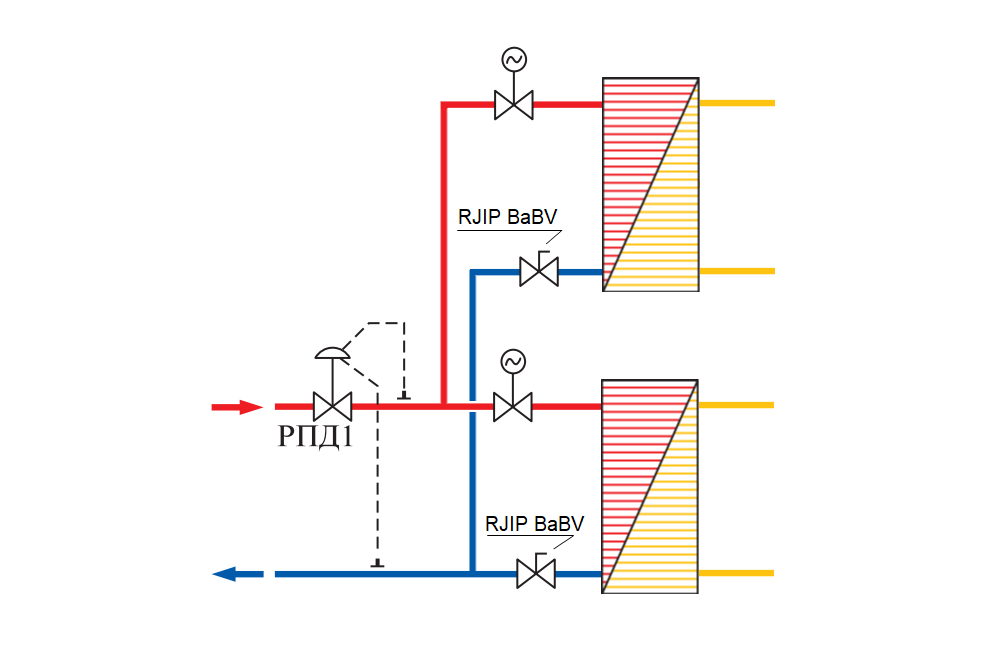

Разделение потоков теплоносителя в случае дублирующих систем.

Таким образом, увеличение эффективности работы системы за счет установки оптимальных режимов расхода на потребителях уменьшает энергопотребление системы, тем самым заметно снижая затраты собственника на приобретение энергоносителей или непосредственно тепловой энергии.

Конструкция клапана позволяет точно установить заданное значение расхода на нем и, что немаловажно, возвращать требуемые настройки обратно после закрытия без применения каких-либо специальных устройств — это значительно сокращает время, необходимое для ввода объекта в эксплуатацию, и соответствующие капитальные затраты.

Будучи корректно настроенными при запуске объекта, они не требуют дальнейшего вмешательства в работу или специального обслуживания, что делает их довольно практичным решением для применения в различных регионах, в том числе удаленных.

Стальные запорно-регулирующие клапаны RJIP BaBV нашли применение в ряде значимых объектов, обеспечивая надежную работу инженерных систем. Вот некоторые из них:

• Ледовый дворец СКА Арена, г. Санкт-Петербург
• Жилой комплекс ДеФанс, г. Санкт-Петербург
• ЖК Скандинавия, г. Москва
• МФЦ шаговой доступности «Прага», г. Москва
• ЖК Достижение, г. Москва
• ЖК ул. Глухарская, г. Санкт-Петербург
• ЖК Прокшино, г. Москва
• ЖК Резиденция Архитекторов, г. Москва
• ЖК Лаврушинский, г. Москва

Стальной запорно-регулирующий клапан RJIP BaBV — это простое и надежное устройство, применение которого повышает эффективность работы систем тепло- и холодоснабжения, позволяет сократить затраты на энергоносители, на обслуживание и эксплуатацию, при относительно невысоких капитальных затратах.
