Преобразователи давления
Архивные категории товаров
Фильтры

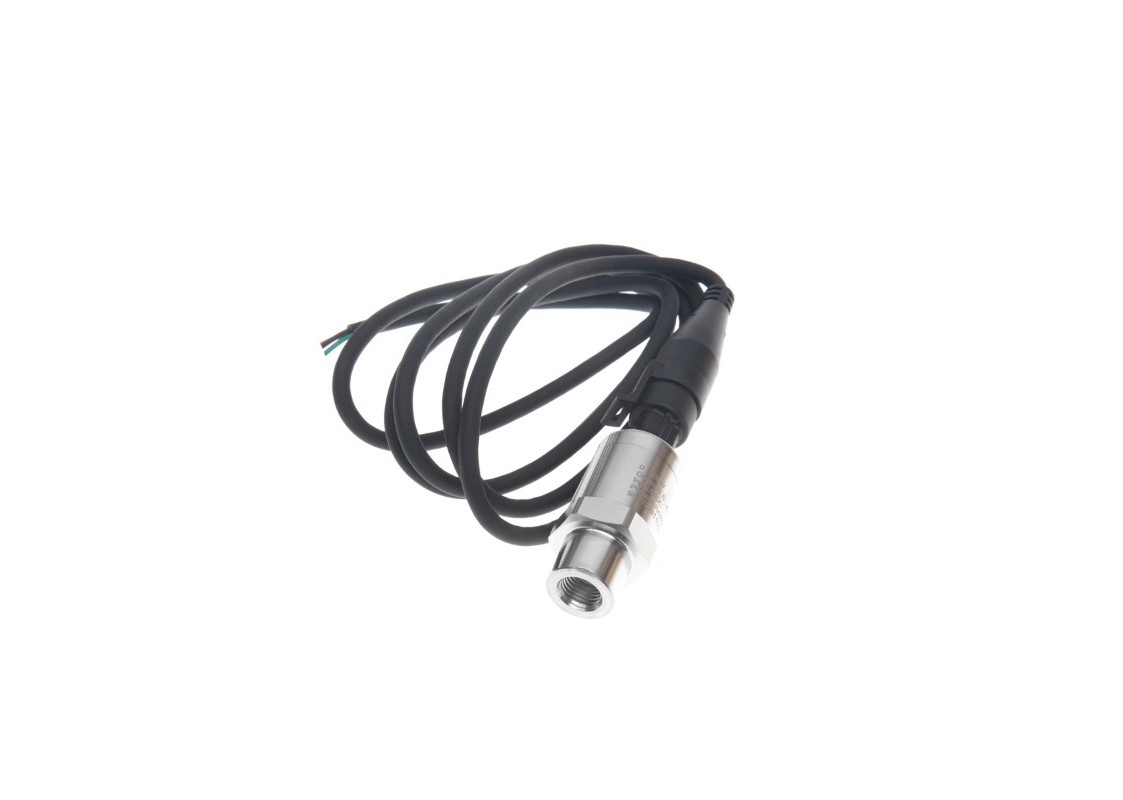

- Артикул:060G0091R
- Диапазон измерения: -1 – 34 бар
- Степень защиты: IP 67
- Присоединительная резьба: 7/16 – 20 UNF
- Артикул:080G5401R
- Диапазон измерения: 0 – 20 бар
- Степень защиты: IP 65
- Присоединительная резьба: 7/16 – 20 UNF
- Артикул:080G5301R
- Диапазон измерения: -1 – 16 бар
- Степень защиты: IP 65
- Присоединительная резьба: 7/16 – 20 UNF
- Артикул:060G0090R
- Диапазон измерения: -1 – 12 бар
- Степень защиты: IP 67
- Присоединительная резьба: 7/16 – 20 UNF
- Артикул:060G5750
- Тип выхода: Ратиометрический (10-90%Vss)
- Диапазон измерения: -1 - 59 бар
- Примечание: 1 шт в упаковке
- Артикул:075G1013
- Тип выхода: Ратиометрический (10-90%Vss)
- Диапазон измерения: -1 - 12 бар
- Примечание: 1 шт в упаковке
- Артикул:060G0090
- Диапазон измерения: -1 - 34 бар
- Артикул:075G1018
- Тип выхода: Ратиометрический (10-90%Vss)
- Диапазон измерения: -1 - 34 бар
- Примечание: 1 шт в упаковке
- Артикул:060G5751
- Тип выхода: Ратиометрический (10-90%Vss)
- Примечание: 1 шт в упаковке
- Диапазон измерения: -1 - 99 бар
- Артикул:060G1036
- Диапазон измерения: -1 - 12 бар
- Артикул:075G4002
- Тип выхода: Ратиометрический (10-90%Vss)
- Диапазон измерения: -1 - 12 бар
- Примечание: 60 шт в упаковке
- Артикул:060G5752
- Тип выхода: Ратиометрический (10-90%Vss)
- Примечание: 1 шт в упаковке
- Диапазон измерения: -1 - 159 бар
- Артикул:075G4007
- Тип выхода: Ратиометрический (10-90%Vss)
- Диапазон измерения: -1 - 34 бар
- Примечание: 60 шт в упаковке
Преобразователи давления
Преобразователи давления — специализированные измерительные устройства, предназначенные для непрерывного контроля давления хладагентов в системах с высокими требованиями к надежности. Преобразователи давления находят применение в системах кондиционирования воздуха, промышленных холодильных установках, на технологических линиях управления процессами, а также в лабораторных стендах. Устройства штатно работают со всеми ГФУ- и ГХФУ-хладагентами, что делает их универсальным решением для объектов коммерческого и промышленного холодоснабжения.
Назначение преобразователя давления
Преобразователи давления измерительные Р-ДД представляют собой токовые преобразователи: они преобразуют физическое измеряемое давление в унифицированный токовый выходной электрический сигнал 4–20 мА. Датчики преобразователей давления этого типа обеспечивают линейную зависимость между входной величиной и выходным током, где минимальному значению давления соответствует 4 мА, а максимальному — 20 мА. Устройства не предназначены для применения в сфере государственного регулирования обеспечения единства измерений (не являются эталонными), но полностью удовлетворяют требованиям промышленной автоматизации.
Совместимость преобразователя давления
Благодаря универсальному токовому выходу 4–20 мА преобразователи давления Р-ДД совместимы с любым контроллером протокола Modbus (Модбас), имеющим аналоговый вход 0–20 мА или 4–20 мА. Особенно эффективно устройство работает в паре с промышленным контроллером Modbus (Модбас) и контроллером сбора данных Modbus (Модбас) от компании «Ридан». Датчики и преобразователи давления подключаются по двухпроводной схеме (питание и сигнал передаются по одной паре проводов), что сокращает затраты на кабельную продукцию и упрощает интеграцию в существующие шкафы автоматики. Присоединительная резьба — 7/16–20 UNF (стандарт для холодильного оборудования), материал корпуса — нержавеющая сталь, обеспечивающая коррозионную стойкость.
Ключевые преимущества преобразователя давления
- Токовый выход 4–20 мА. Стандартный промышленный сигнал, устойчивый к помехам на длинных линиях. Сигнал преобразователей давления такого типа могут передавать на расстояние до нескольких сотен метров без потери точности.
- Химическая совместимость. Полная работоспособность со всеми распространенными хладагентами (ГФУ, ГХФУ) без деградации чувствительного элемента.
- Конструкция из нержавеющей стали. Преобразователи давления в корпусе из нержавейки устойчивы к коррозии, вибрации и перепадам температур, характерным для машинных отделений.
- Простота монтажа. Резьбовое присоединение 7/16–20 UNF — отраслевой стандарт для холодильных контуров. Установить изделие можно без специальных переходников.
- Отсутствие необходимости в поверке. Для задач промышленной автоматики поверка преобразователей давления не требуется (устройства не подлежат госрегулированию), что снижает эксплуатационные расходы.
Принцип работы преобразователя давления
Принципы работы преобразователя давления типа Р-ДД основаны на преобразовании упругой деформации чувствительного элемента (тензорезистивная мембрана) в пропорциональный электрический ток. Под действием давления среды мембрана прогибается, изменяя сопротивление встроенных тензорезисторов. Встроенная электронная схема преобразует это изменение в токовую петлю 4–20 мА. Устройство преобразователей давления не содержит движущихся частей, что обеспечивает высокую надежность и ресурс. Минимальное значение выходного сигнала (4 мА) соответствует нижнему пределу измерений, а максимальное (20 мА) — верхнему. Такой подход позволяет контроллеру диагностировать обрыв линии (ток менее 3,6 мА) или короткое замыкание (ток более 21 мА).
Профессиональные инструменты для проектирования инженерных систем
Для корректного подбора оборудования компания «Ридан» предоставляет инженерам и проектировщикам весь необходимый инструментарий.
- База технической документации — каталоги, пособия и руководства, чертежи и BIM (ТИМ)-модели, подробные технические описания
Выбрать и купить преобразователь давления можно в каталоге на нашем сайте.
