Теплообменное оборудование

Теплообменное оборудование — технические устройства, предназначенные для передачи тепла между двумя и более рабочими средами с разными температурами без их непосредственного смешивания. Такие аппараты обеспечивают нагрев, охлаждение, конденсацию или испарение жидкостей и газов в системах отопления, вентиляции, кондиционирования и промышленного холодоснабжения.

Компания «Ридан» представляет три основных типа теплообменников: полусварные теплообменники для работы с агрессивными хладагентами (аммиак R717), пластинчатые паяные теплообменники для фреоновых систем и чиллеров, а также микроканальные воздушные теплообменники MCHE для конденсаторов и систем фрикулинга. Всё оборудование обеспечивает требуемые параметры рабочих сред в технологических процессах химической, фармацевтической и пищевой промышленности, а также для создания микроклимата жилых и производственных помещений.

Назначение теплообменного оборудования

Теплообменники Ридан выполняют функции конденсаторов, испарителей, экономайзеров, рекуператоров и маслоохладителей в зависимости от типа и исполнения. Паяный теплообменник типа BPHE применяется в качестве испарителя или конденсатора в холодильных установках, а также для однофазных применений в системах отопления и горячего водоснабжения.

Полусварной теплообменник используется в контурах с аммиаком R717 и другими агрессивными средами, где требуется повышенная герметичность. Микроканальные воздушные теплообменники MCHE предназначены для использования в качестве конденсаторов и теплообменников фрикулинга, обеспечивая снижение заправки хладагента и массы установки.

Совместимость теплообменного оборудования

Теплообменник в паяном исполнении BPHE совместим со всеми распространёнными хладагентами, включая R134a, R404A, R410A, R32, R290 и другие. Пластинчатый паяный теплообменник может работать как с фреонами, так и с водными растворами гликолей в качестве вторичного теплоносителя. Полусварной пластинчатый теплообменник специализирован для работы с аммиаком R717 в сварном контуре и с водой или рассолами в разборном контуре.

Микроканальные теплообменники MCHE совместимы с фреонами и предназначены для работы в составе конденсаторных установок и систем фрикулинга. Все теплообменники адаптированы к стандартным присоединениям и рабочим давлениям, принятым в промышленной холодильной технике.

Ключевые преимущества теплообменного оборудования

• Универсальность типов: линейка включает паяный теплообменник для фреоновых систем, полусварной теплообменник для аммиачных установок и микроканальный MCHE для воздушного охлаждения — под любое применение есть готовое решение.
• Повышенная эффективность теплообмена: пластины теплообменника паяного имеют шевронные гофры «рыбья кость», создающие турбулентность потока и максимизирующие коэффициент теплопередачи. Микроканальная технология MCHE также обеспечивает высокую интенсивность теплообмена при малых габаритах.
• Безопасность с агрессивными средами: пластинчатый теплообменник для аммиака полусварного типа исключает контакт опасного хладагента с уплотнениями, поскольку аммиак движется внутри лазерно-сварных кассет. Это гарантирует герметичность в условиях требований промышленной безопасности.
• Компактность и снижение заправки: микроканальный теплообменник позволяет уменьшить объём заправки хладагента и общий вес установки по сравнению с традиционными реберно-трубными аппаратами. Паяный теплообменник для отопления и охлаждения отличается малым водяным объёмом, что сокращает инерционность системы.
• Широкий диапазон рабочих параметров: теплообменник для аммиака полусварного типа рассчитан на давление до 25 бар изб. и температуры от -40°C до +120°C. Паяные модели выдерживают аналогичные давления и перепады температур, характерные для холодильных и тепловых насосов.
• Производство в России: теплообменное оборудование под брендом Ридан производится на отечественных мощностях, что сокращает сроки поставки и упрощает сервисную поддержку.

Принцип работы теплообменного оборудования

Паяный теплообменник типа BPHE состоит из набора пластин с шевронными гофрами «рыбья кость», соединённых между собой пайкой. Аппарат используется в качестве испарителя, конденсатора, экономайзера, а также для однофазных применений.

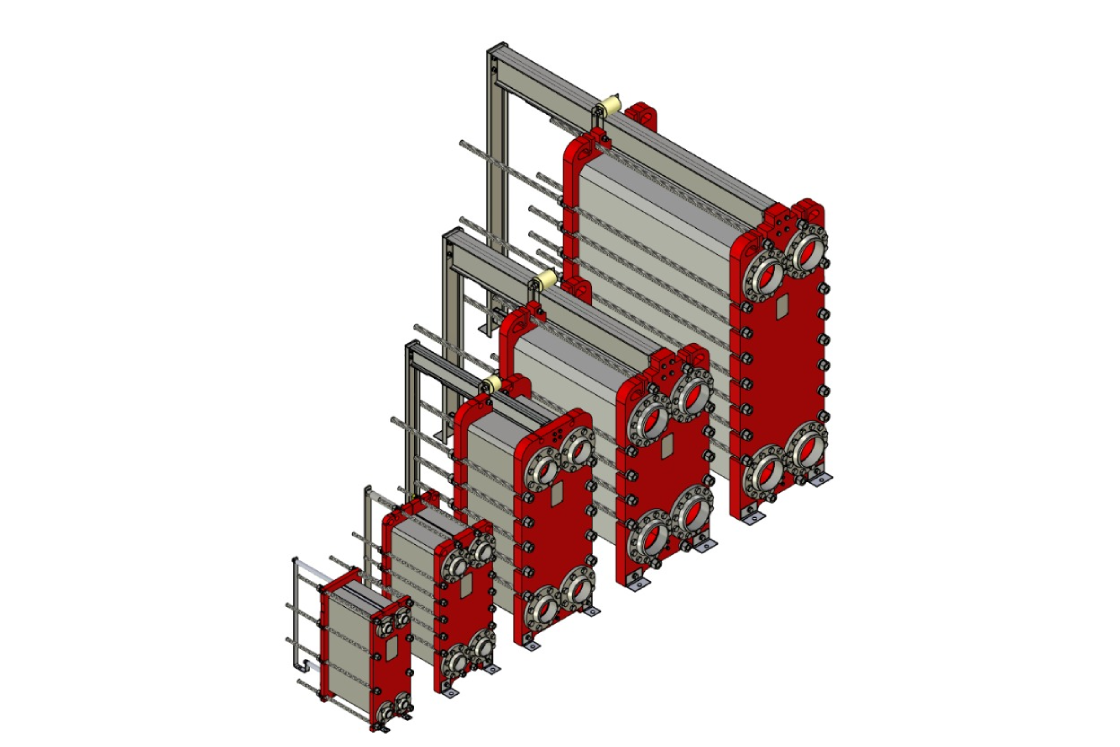

Полусварной теплообменник формирует теплообменный пакет из сварных модулей — кассет. Каждая кассета представляет собой две пластины, соединённые лазерной сваркой. Набор кассет образует два параллельных контура каналов. В сварном контуре среда протекает внутри кассет, порты сварных кассет уплотняются специальными кольцевыми прокладками. В разборном контуре среда протекает между двумя кассетами, герметичность каналов обеспечивается с помощью уплотнений. Пакет кассет размещается между неподвижной и прижимной плитами и обжимается стяжными шпильками.

Микроканальный воздушный теплообменник MCHE выполнен по микроканальной технологии, которая позволяет повысить эффективность теплообмена, уменьшить объём заправки хладагента и общий вес установки. Применяется в качестве конденсатора и теплообменника фрикулинга.

Профессиональные инструменты для проектирования инженерных систем

Для корректного подбора оборудования компания «Ридан» предоставляет инженерам и проектировщикам весь необходимый инструментарий.

• Конфигуратор ПТО — позволяет осуществить самостоятельный подбор пластинчатых паяных теплообменников Ридан, сформировать расчетный лист и разместить заказ по выбранному артикулу

• База технической документации — пособия и руководства, технические описания

Выбрать и купить теплообменное оборудование можно в каталоге на нашем сайте.
