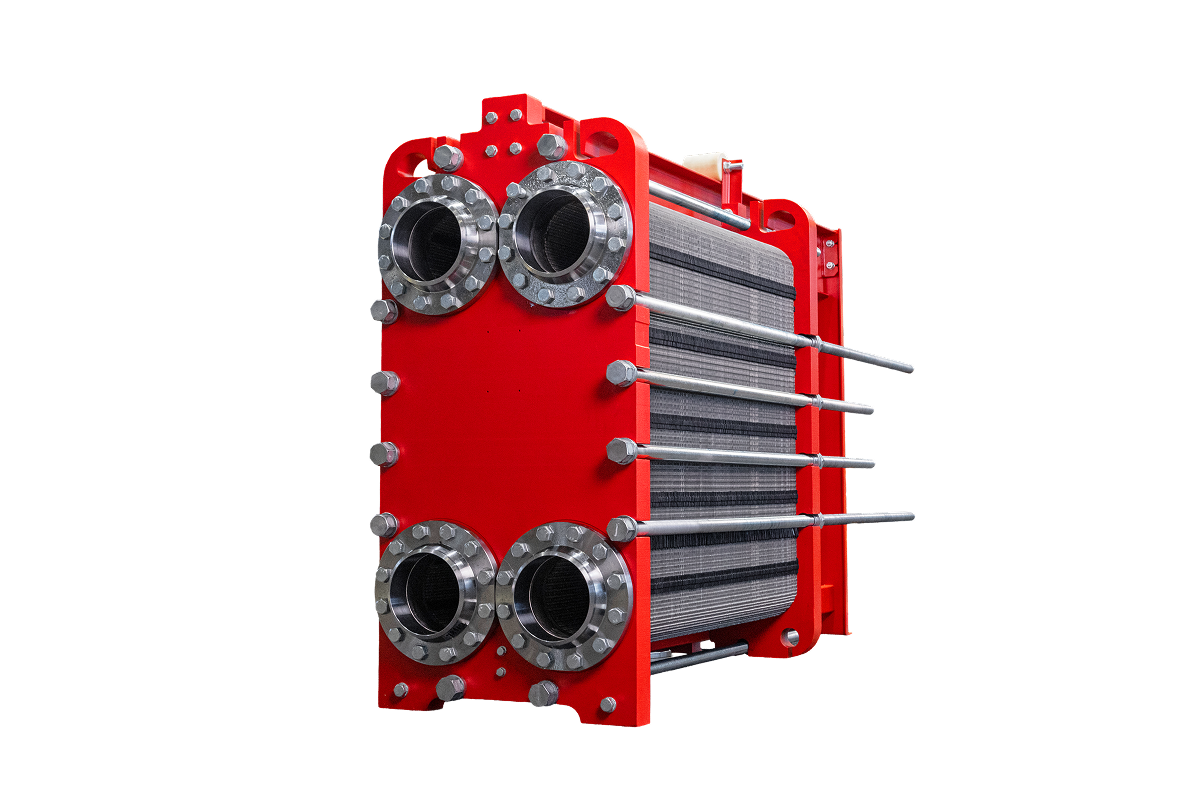

Полусварные теплообменники для систем холодоснабжения

Полусварные теплообменники применяются в технических процессах с агрессивными средами, такими как аммиак (R717), обеспечивая повышенную герметичность и безопасность за счет перемещения агрессивной среды внутри сварных кассет.

Линейка полусварных теплообменников разработана для применения в промышленных системах холодоснабжения в качестве: затопленных испарителей, конденсаторов, предконденсаторов (рекуператоров) и маслоохладителей.

Модельный ряд представлен пятью типоразмерами с максимального рабочего давления до 25 бар изб. Пластины доступны в исполнениях из нержавеющей стали AISI 304 или AISI 316 с толщиной от 0,6 мм до 0,7 мм. Материалы уплотнений зависят от типа и состава рабочего вещества, температур и давления эксплуатации, а также используемого смазочного масла.

Заявка на подбор

Скачать опросные листы

• Опросный лист для расчета полусварного теплообменника - Конденсатор.xlsx
• Опросный лист для расчета полусварного теплообменника - Затопленный испаритель.xlsx
• Опросный лист для расчета полусварного теплообменника - Предконденсатор (рекуператор).xlsx

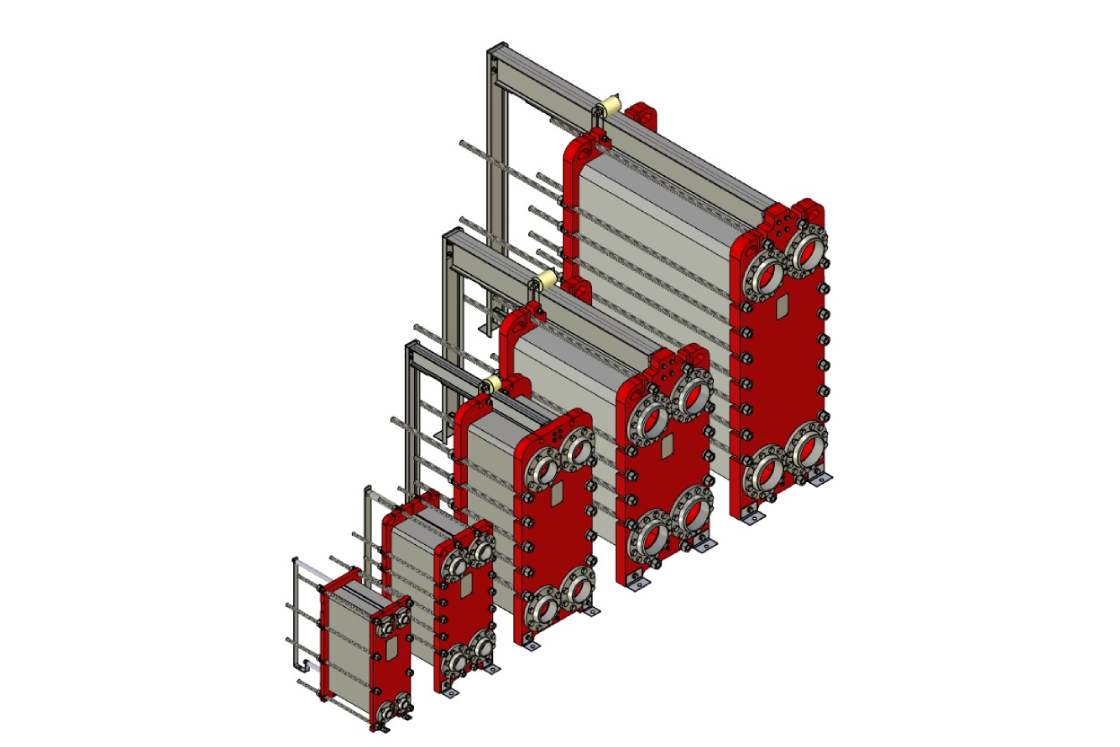

Модельный ряд полусварных теплообменников Ридан

Основные характеристики и преимущества:

• Рабочая среда:
• Сварной контур – R717 (аммиак) и ГФУ хладагенты
• Разборный контур – вода, растворы гликолей и другие

• Присоединительные втулки плит выполнены из нержавеющей стали
• Нейлоновый ролик для свободного перемещения подвижной плиты при сервисном обслуживании. Для размеров от HH№46WL
• Жёсткая механическая фиксация гайки на стяжной шпильке и суппорта на подвижной плите исключают самопроизвольное раскручивание
• Глухой фланец на прижимной плите для слива масла (доп. опция)
• Теплообменники поставляются с полным пакетом разрешительной документации и ответными фланцами
• Сделано в России

Конструктивные особенности полусварных теплообменников

Полусварной теплообменник конструктивно объединяет преимущества разборного и сварного оборудования. Теплообменный пакет формируется из сварных модулей — кассет, каждая из которых представляет собой две пластины, соединённые лазерной сваркой. Набор таких кассет образует два независимых гидравлических контура. Внутри кассет (сварной контур) движется агрессивная среда, например аммиак, — этот канал полностью герметичен и исключает утечки. Между кассетами (разборный контур) циркулирует вторичный теплоноситель — вода или водные растворы гликолей. Герметичность канала обеспечивается эластомерными уплотнениями. Такая конструкция делает полусварной пластинчатый теплообменник оптимальным выбором для систем холодоснабжения с аммиаком R717.

Пакет кассет размещается между неподвижной и подвижной (прижимной) плитами и обжимается стяжными шпильками. Для типоразмеров, начинающихся с HH№46WL предусмотрен нейлоновый ролик, обеспечивающий свободное перемещение подвижной плиты при сервисном обслуживании. Жёсткая механическая фиксация гайки на стяжной шпильке и суппорта на подвижной плите исключает самопроизвольное раскручивание в условиях вибраций, характерных для компрессорных цехов.

Преимущества применения в аммиачных системах

Использование полусварных теплообменников в контурах с аммиаком R717 обусловлено требованиями промышленной безопасности. Аммиак токсичен и взрывоопасен, поэтому даже микроскопические утечки недопустимы. Сварной контур кассеты полностью исключает контакт аммиака с уплотнениями — единственным потенциальным источником протечек в традиционных разборных теплообменниках. Пластинчатый теплообменник для аммиака полусварного типа гарантирует герметичность на всём сроке службы.

При этом разборный контур (вода, рассол, гликоль) остаётся доступным для механической очистки и замены уплотнений без демонтажа всего аппарата. Такое конструктивное решение сочетает безопасность работы с опасным хладагентом и технологичность обслуживания вторичного контура. Сварные и полусварные пластинчатые теплообменники данной линейки поставляются с полным пакетом разрешительной документации для применения на объектах, поднадзорных Ростехнадзору.

Материальное исполнение и ресурс работы

Все теплообменники пластинчатые полусварные серии НН производятся с пластинами из нержавеющей стали AISI 304 или AISI 316 толщиной 0,6 или 0,7 мм. Выбор материала определяется агрессивностью среды и требованиями заказчика. Присоединительные втулки плит выполнены из нержавеющей стали, что исключает коррозию в зоне сварных швов. Рама (неподвижная и прижимная плиты) производится из окрашенной углеродистой стали (RAL3020).

Уплотнения поставляются в двух исполнениях: диагональные (между кассетами) и кольцевые (на портах сварных кассет). Материалы уплотнений — NBR, EPDM или Cr — подбираются индивидуально в зависимости от типа хладагента, температурного режима эксплуатации и состава смазочного масла. Диапазон рабочих температур составляет от -40 °C до +120 °C при максимальном избыточном давлении 25 бар, что покрывает большинство режимов промышленного холодоснабжения. Дополнительной опцией доступен глухой фланец на прижимной плите для слива масла, упрощающий сервисное обслуживание  кассетного теплообменника.

Типоразмерный ряд и области применения

Полусварной теплообменник типоразмера НН№16WL (порт DN50) применяется в установках малой производительности — маслоохладителях компрессоров и небольших рекуператорах. Модели HH№23WL (DN100) и HH№46WL (DN150) являются наиболее востребованными для конденсаторов и затопленных испарителей в средних холодильных системах. Типоразмеры — НН№49WL и НН№90WL (оба с портом DN200) — рассчитаны на высокопроизводительное оборудование центральных холодильных станций и крупных распределительных центров. Максимальное количество кассет в пакете варьируется от 120 (НН№16WL) до 279 (НН№90WL), что позволяет точно подобрать тепловую мощность под конкретную задачу без избыточности.
