Этажные распределительные узлы — компактные инженерные решения, выполняющие роль связующего звена между вертикальными стояками водоснабжения здания и горизонтальной разводкой внутри отдельных помещений. Проще говоря, это «сердце» этажной системы водоснабжения: сюда заходит вода из общедомового стояка, и отсюда она распределяется по квартирам или офисам, проходя через фильтры, регуляторы и счетчики.

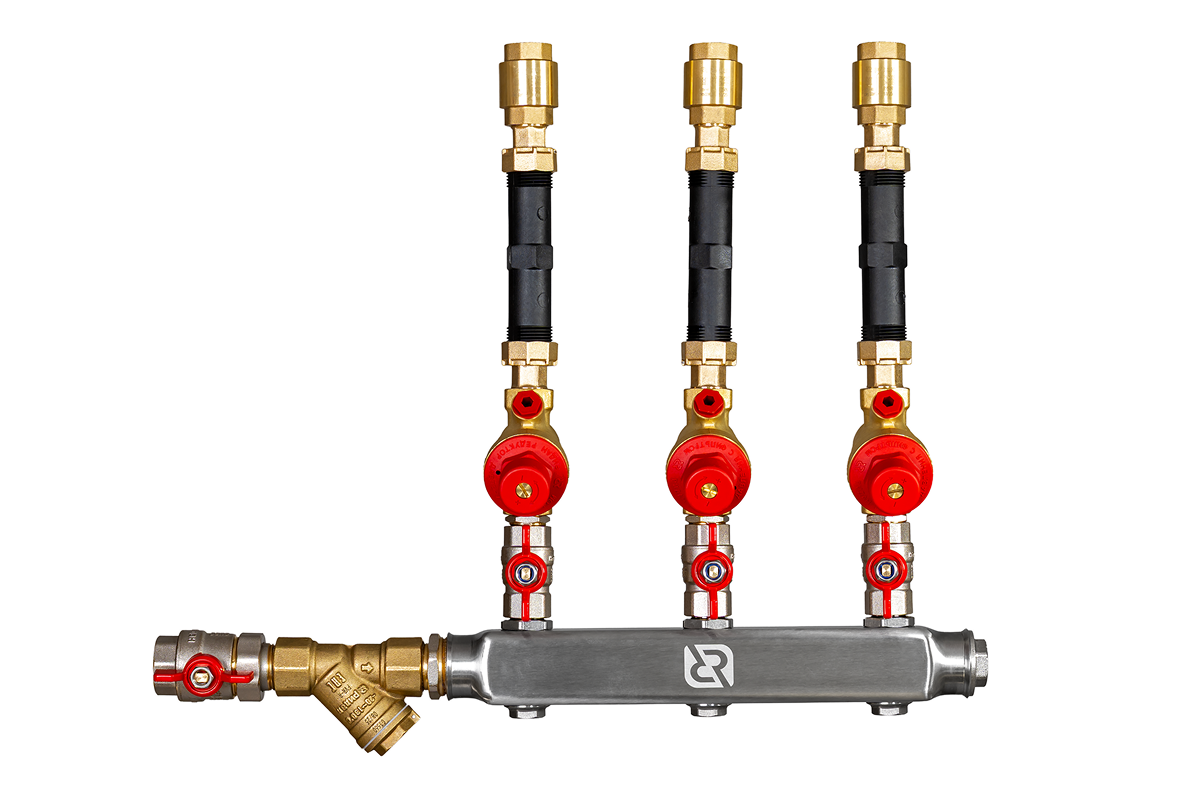

Именно такие задачи решает узел распределительный этажный WDU.3R Ридан. Это готовое заводское изделие, которое монтируется на стене технической ниши или коридора и служит идеальным интерфейсом для организации поквартирной разводки. Основная область применения узла — системы холодного и горячего водоснабжения в многоквартирных жилых домах, гостиницах, офисных и коммерческих комплексах, где требуется надежность, точность учета и компактность размещения.

Назначение распределительного узла

Узел распределительный этажный WDU.3R представляет собой высокотехнологичное изделие заводской готовности, предназначенное для присоединения к горизонтальной системе холодного (ХВС) и горячего водоснабжения (ГВС). В отличие от классических сварных конструкций, данный коллектор этажный выполняет сразу четыре ключевые функции: присоединительную (подключение к стояку), распределительную (подача воды по квартирам), измерительную (возможность установки счетчиков) и регулирующую (настройка давления и температуры). Этажный коллектор водоснабжения WDU.3R обеспечивает независимое и контролируемое снабжение каждого потребителя в рамках этажа.

Совместимость распределительного узла

Инженерная гибкость — одно из главных преимуществ оборудования. Этажный распределительный коллекторный узел выпускается в широком диапазоне модификаций: от 2 до 10 отводов, что позволяет подобрать решение как для малогабаритной квартиры, так и для крупного офисного блока. Доступны варианты с левым, правым или универсальным расположением патрубков, упрощающие врезку в существующие стояки. Коллектор этажный в сборе совместим с различными типами труб, используемых в современном строительстве, и адаптирован под установку квартирных приборов учета. Благодаря модульности, узел этажный распределительный для систем водоснабжения легко интегрируется как в новые, так и в реконструируемые здания.

Ключевые преимущества распределительного коллекторного узла

Главное техническое преимущество серии WDU.3R — использование коллекторов из нержавеющей стали. Это гарантирует коррозионную стойкость и долгий срок службы даже в системах ГВС с агрессивной средой.

• Компактность: конструкция узла разработана для удобного настенного монтажа. Коллектор этажный квадратный (или прямоугольный профиль) занимает минимум места, при этом обеспечивая удобный доступ ко всем элементам управления.

• Универсальность исполнения: серия включает модификации (тип 1, 2, 3), позволяющие реализовать схемы как для обычного ХВС/ГВС, так и для циркуляционных систем ГВС, где критично поддерживать постоянную температуру воды. Для этих целей узел оснащается регуляторами температуры прямого действия.

• Удобство обслуживания: этажный коллекторный узел спроектирован так, чтобы обеспечить беспрепятственный доступ к настоечным элементам. Наличие редукторов давления и балансировочных клапанов позволяет быстро провести гидравлическую наладку системы без необходимости сложных пусконаладочных работ.

Принцип работы распределительного узла

Принцип действия этажного узла ввода WDU.3R базируется на гидравлическом разделения потоков. Вода из центрального стояка поступает на вводную группу узла, где проходит через фильтр грубой очистки и редуктор давления (в зависимости от модификации), стабилизирующий напор во всей квартирной разводке. Далее поток попадает в распределительный коллектор — этажный коллектор ГВС или ХВС, выполненный из нержавеющей стали.

С коллектора вода распределяется по отдельным выходам (отводам), каждый из которых оснащен шаровым краном и подготовлен для установки счетчика воды. Узел этажный распределительный для систем водоснабжения типа 3 дополнительно включает элементы для поддержания циркуляции ГВС, что обеспечивает мгновенную подачу горячей воды потребителю в любой точке этажа. Доступ к настройкам позволяет точно дозировать расход для каждой квартиры, исключая дисбаланс в системе.

Профессиональные инструменты для проектирования инженерных систем

• Специализированные плагины для AutoCAD и NanoCAD (например, плагин DCAD) позволяют автоматизировать процесс создания узлов ИТП и ЦТП.
• В базе технической документации представлены подробные каталоги, BIM-модели, чертежи и руководства по монтажу, что ускоряет разработку проектной документации.

Выбрать и купить узел распределения этажный можно непосредственно в каталоге на нашем сайте.
