Гарнитуры присоединительно-регулирующие TR-K
Присоединительно-регулирующие гарнитуры TR-K предназначены для применения в двухтрубных насосных системах водяного отопления с подпольной прокладкой трубопроводов. TR-K отличаются простотой монтажа и современным дизайном.

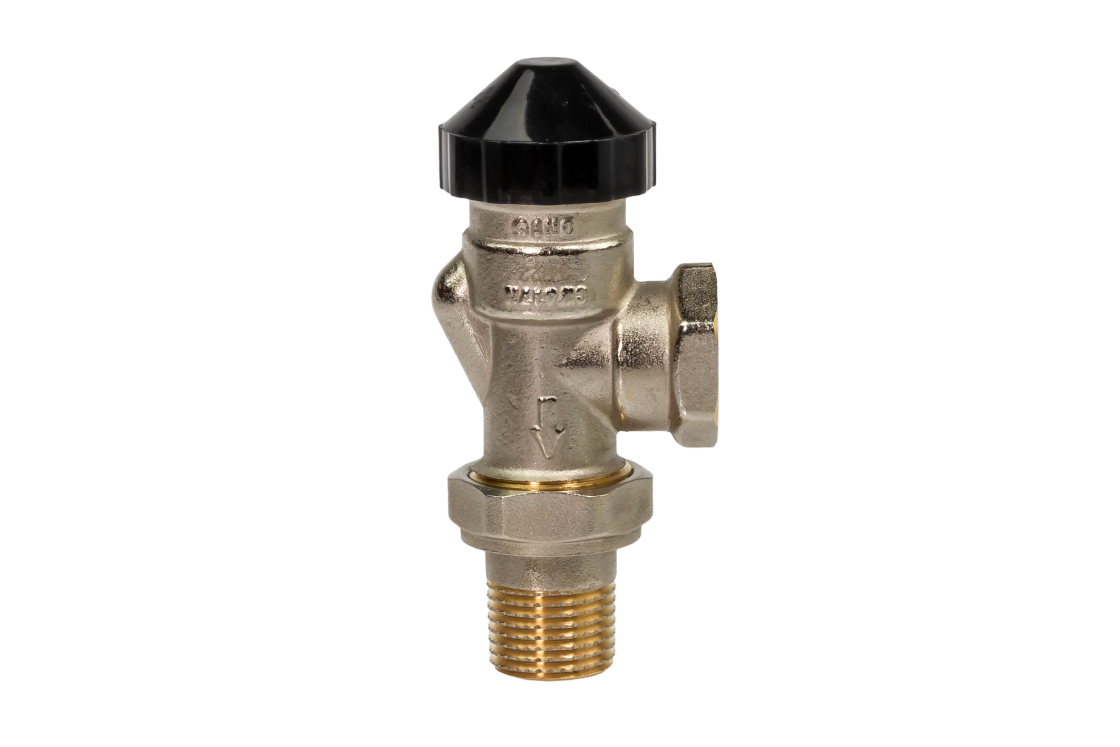

Гарнитура TR-K состоит из углового горизонтального термостатического клапана TR-N UK, соединительной трубки с уплотнительными фитингами и присоединительной детали. Регулирующий клапан гарнитуры снабжен устройством для предварительной (монтажной) настройки его пропускной способности.
Клапан TR-N UK присоединительно-регулирующих гарнитур TR-K можно комбинировать с любыми термостатическими элементами серий TR 84 и TR 86, а также с термостатическим приводом TWA-KR.
Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Максимально допустимый перепад давлений, бар | Температура рабочей среды, °С | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 013G7041R — Клапан LV, модификация LV-K, DN 15 | 15 | 10 | 0,6 | до 120 °С | ||||
₽ 3 676.55 Заказная позиция | ||||||||
Ридан 013G3377R — Трубка для клапана LV-K, D 15 мм, L 1000 мм, нержавеющая сталь | — | — | — | — | ||||
₽ 1 840.00 Заказная позиция | ||||||||
Ридан 013G3378R — Трубка для клапана LV-K, D 15 мм, L 700 мм, нержавеющая сталь | — | — | — | — | ||||
₽ 1 495.00 Заказная позиция | ||||||||
Ридан 013G4115R — Фитинг для медных и стальных труб по DIN, D 15x1, НР 1/2 | — | — | — | — | ||||
₽ 483.00 Заказная позиция | ||||||||
Ридан TR-N 013G7048R — Клапан терморегулирующий Ду15, угловой | 15 | 10 | 0,2 | 120 | ||||
₽ 2 726.65 Входит в складскую программу | ||||||||
Вопросы по серии
Подскажите пожалуйста, какой вид присоединения у клапана 013G7048R ?
Посмотреть ответНазначение изделия
Присоединительно-регулирующие гарнитуры серии TR-K предназначены для применения в двухтрубных насосных системах водяного отопления с подпольной прокладкой трубопроводов. Гарнитуры серии TR-K отличаются простотой монтажа и современным дизайном.
Гарнитура TR-K состоит из углового горизонтального термостатического клапана TR-N UK, соединительной трубки с уплотнительными фитингами и присоединительной детали. Регулирующий клапан гарнитуры снабжен устройством для предварительной (монтажной) настройки его пропускной способности.
Сертификация
Имеются декларации о соответствии ЕАЭС N RU Д-RU.РА04.В.33755/24, срок действия с 16.05.2024 по 15.05.2029 для клапанов типа TR-N и ЕАЭС N RU Д- U.РА01.В.46422/24, срок действия с 26.01.2024 по 25.01.2029 для клапанов запорных типа LV.
Описание и работа
Гарнитура TR-K используется для присоединения отопительных приборов с боковым подключением в двутрубных насосных системах водяного отопления с подпольной прокладкой подводящих трубопроводов. Гарнитура TR-K состоит из углового горизонтального термостатического клапана TR-N UK, соединительной трубки с уплотнительными фитингами и клапана запорного типа.
В целях предотвращения отложений и коррозии гарнитуру TR-K следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации.
Область применения
Гарнитура серии TR-K используется для присоединения отопительных приборов в системах водяного отопления объектов различного назначения.
Совместимость
Гарнитура серии TR-K предназначена для подключения отопительных приборов с боковым выходом в горизонтальные системы с прокладкой трубопроводов в стяжке пола.
Ключевые преимущества
- Удобство и простота монтажа
- Комплексный подход
Дополнительные преимущества для специалистов
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям.
Эффективность и экономия
Применение гарнитуры серии TR-K позволяет поддерживать комфортную среду в помещениях различного назначения.
Использование по назначению
Подробное описание режимов работы см. в инструкции к изделию.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие гарнитуры типа TR-K техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы гарнитур типа TR-K при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
