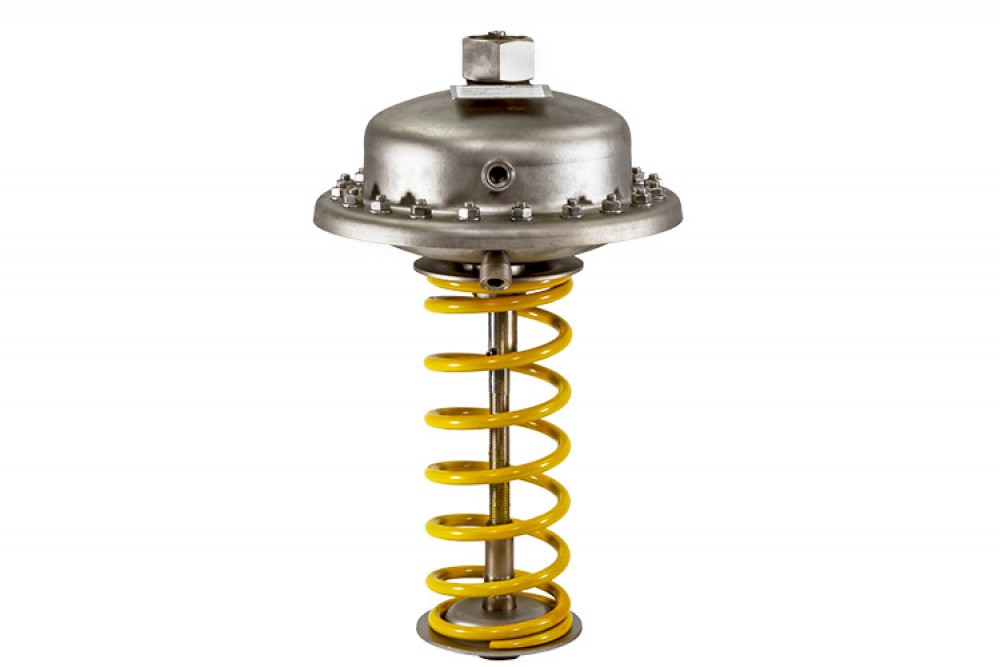

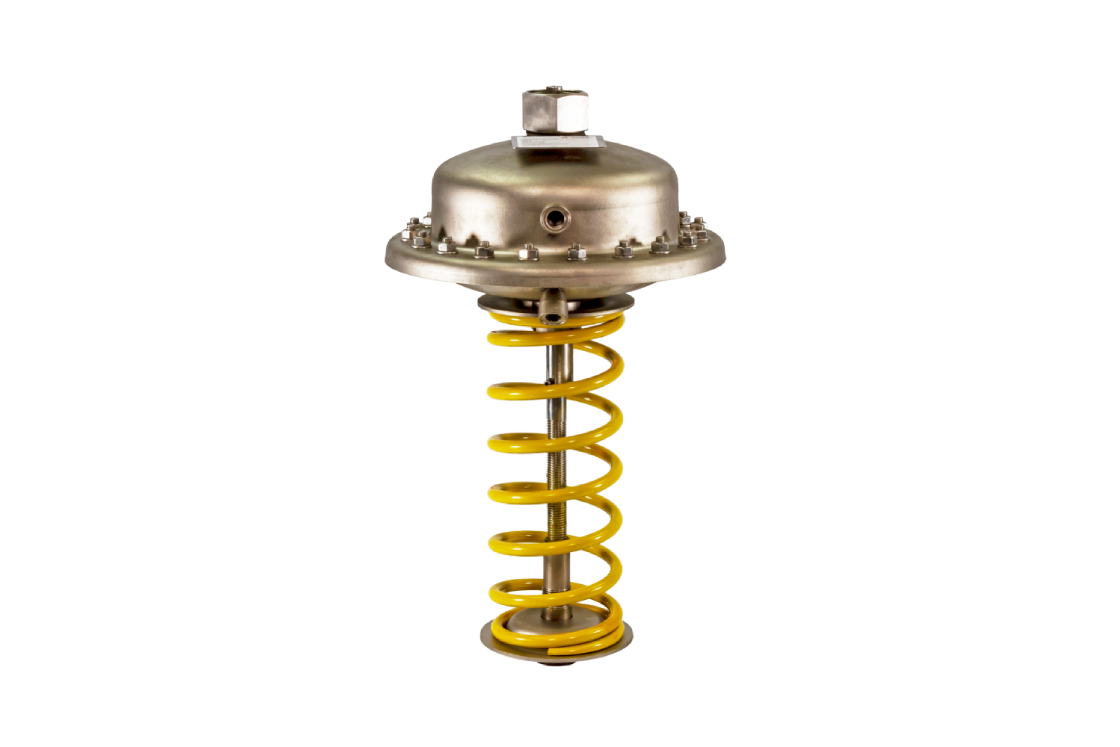

Регулятор перепада давления AFP-R/VFG-2R Ридан

Автоматический регулятор перепада давлений предназначен для использования в системах централизованного теплоснабжения.

Рост давления в подающем и обратном трубопроводах будет передаваться через импульсные трубки в регулирующий блок. При возрастании перепада давлений клапан регулятора прикрывается, а при снижении — открывается, поддерживая таким образом перепад давлений на постоянном уровне.

Преимущества:

  • В разгруженных по давлению клапанах давление подается не только под седло клапана, но и сверху на седло. Для таких клапанов значение предельно допустимого перепада давлений практически совпадает с величиной условного (номинального) давления и в малой степени зависит от диаметра клапана. Повышение эффективности работы регуляторов и теплового пункта, что приводит к снижению эксплуатационных и капитальных затрат. Надежность системы и уверенность, что клапан точно откроется и закроется.
  • Для корректной работы гидравлического регулятора необходимо произвести верный подбор клапана и регулирующего блока и удостовериться, что регулятор приспособлен для работы в тех или иных условиях и насколько точно его характеристики позволят отрабатывать требуемое значение давления. Высокая скорость подбора позволяет вовремя сдавать проекты, и выполнять большее их количество. Увеличение эффективности теплового пункта ведет к снижению эксплуатационных и капитальных затрат.
  • Наличие значений коэффициента начала кавитации позволяет произвести подбор регулятора с учетом всех возможных режимов работы, что обеспечивает долговечное и качественное регулирование. Это приводит к увеличению срока службы, снижению затрат на замены и ремонт.
Бренд: Ридан

Товары серии

Цена
Вес, кг
Название и артикул
Номинальный диаметр (DN), мм Диапазон регулируемого давления ΔPрег., бар

Ридан 003G1014R — Регулирующий блок перепада давления AFP-R PN25 с диапазоном настройки 1.0-6.0 бар, корпус диафрагмы углеродистая сталь

15-250 1–6
119 191.80 Входит в складскую программу

Ридан 003G1015R — Регулирующий блок перепада давления AFP-R PN25 с диапазоном настройки 0.5-3.0 бар, корпус диафрагмы углеродистая сталь

15-250 0,5–3,0
119 191.80 Входит в складскую программу

Ридан 003G1016R — Регулирующий блок перепада давления Ридан AFP-R PN25 с диапазоном настройки 0.15-1.5 бар, корпус диафрагмы углеродистая сталь

15-250 0,15–1,50
119 191.80 Входит в складскую программу

Ридан 003G1017R — Регулирующий блок перепада давления AFP-R PN25 с диапазоном настройки 0.1-0.7 бар, корпус диафрагмы углеродистая сталь

15-250 0,1–0,7
119 191.80 Входит в складскую программу

Ридан 003G1018R — Регулирующий блок перепада давления AFP-R PN16 с диапазоном настройки 0.05-0.35 бар, корпус диафрагмы углеродистая сталь

15-250 0,05-0,35
178 786.65 Регулярные поставки

Вопросы по серии

Купили регулятор перепада давления AFP-R фирмы ридан , а клапан VFG остался родной (данфо) с но при монтаже гайка на регуляторе AFP закручивается на клапан VFG полностью, а он не прилегает герметично

Посмотреть ответ

Прошу подробнее описать причину, в связи с чем клапаны регуляторы VFG-2R при температуре перемещаемой среды свыше 120 °C должны быть установлены на горизонтальных трубопроводах регулирующим блоком вниз?

Посмотреть ответ
Скачать все файлы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт

.pdf

.pdf

.pdf

.pdf

.pdf
Руководство
Руководство
Документ
Документ
2D Чертеж
2D Чертеж
003G1002R_003G1003R 2D_dwg

.dwg
003G1016R_003G1017R_003G1018R 2D_dwg

.dwg
3D Чертеж
3D Чертеж
003G1002R_003G1003R 3D_dwg

.dwg
003G1002R_003G1014R_step

.step
003G1003R_003G1015R_step

.step
003G1016R_003G1017R_003G1018R 3D_dwg

.dwg
003G1005R_003G1016R_step

.step
003G1004R_003G1017R_step

.step
003G1006R_003G1018R_step

.step
Письмо о замене
Письмо о замене
BIM модель
BIM модель
VFG_2_DN15-50+AFP-R_zip

.zip
Каталог
Каталог
Техническое описание
Техническое описание

Вопросы о товарах серии

Купили регулятор перепада давления AFP-R фирмы ридан , а клапан VFG остался родной (данфо) с но при монтаже гайка на регуляторе AFP закручивается на клапан VFG полностью, а он не прилегает герметично

Посмотреть ответ

Прошу подробнее описать причину, в связи с чем клапаны регуляторы VFG-2R при температуре перемещаемой среды свыше 120 °C должны быть установлены на горизонтальных трубопроводах регулирующим блоком вниз?

Посмотреть ответ
