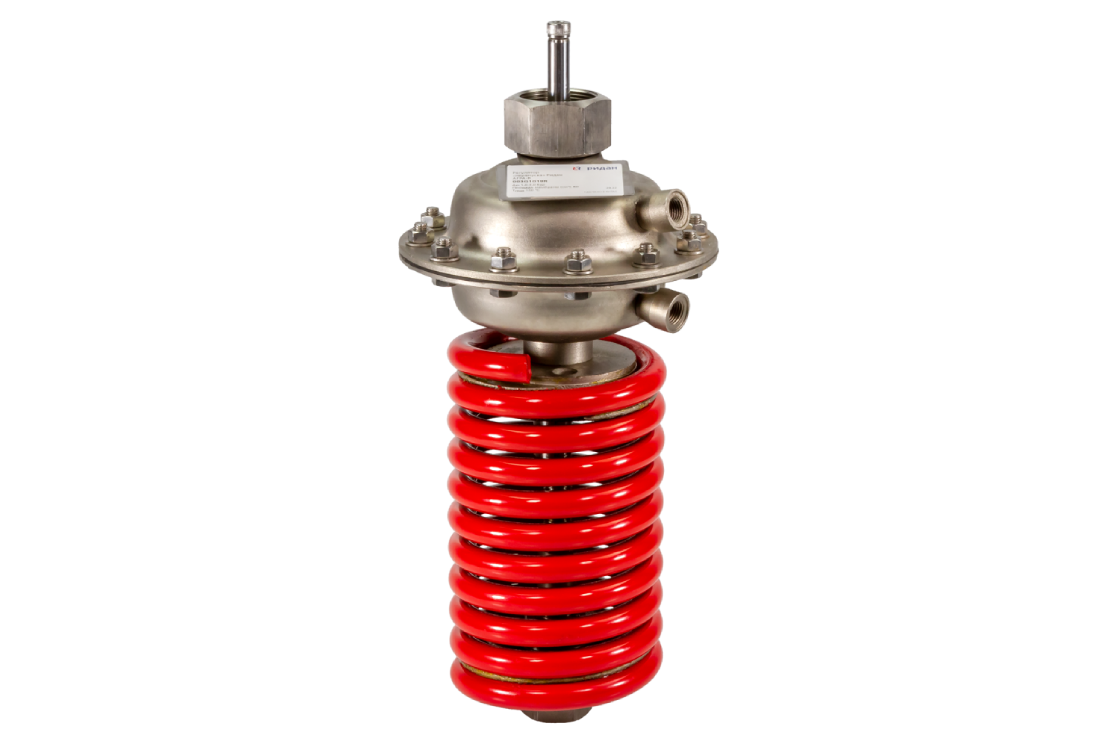

Регулятор перепуска AFPA-R /VFG-2R Ридан

AFPA-R/VFG-2R является автоматическим регулятором «перепуска» Ридан для использования в системах централизованного теплоснабжения.

При повышении перепада давления на регуляторе клапан открывается. Регулятор Ридан состоит из регулирующего фланцевого клапана, регулирующего блока с диафрагмой и пружины для настройки перепада давления.

Основные характеристики:

  • PN = 16 бар.
  • Диапазоны настройки: 0,05–0,3; 0,1–0,6; 0,15–1,2; 0,5–2,5; 1–5 бар.
  • Температура регулируемой среды (вода или 30 % водный раствор гликоля): 2–150 °C.
Бренд: Ридан

Товары серии

Цена
Вес, кг
Название и артикул
Номинальный диаметр (DN), мм Диапазон регулируемого давления ΔPрег., бар

Ридан 003G1019R — Регулирующий блок "перепуска" AFPA-R PN25 с диапазоном настройки 1.0-5.0 бар, корпус диафрагмы углеродистая сталь

15-250 1–5
130 378.50 Регулярные поставки

Ридан 003G1020R — Регулирующий блок "перепуска" AFPA-R PN25 с диапазоном настройки 0.5-2.5 бар, корпус диафрагмы углеродистая сталь

15-250 0,5–2,5
130 378.50 Регулярные поставки

Ридан 003G1021R — Регулирующий блок "перепуска" AFPA-R PN25 с диапазоном настройки 0.15-1.2 бар, корпус диафрагмы углеродистая сталь

15-250 0,15–1,2
146 964.30 Регулярные поставки

Ридан 003G1022R — Регулирующий блок "перепуска" AFPA-R PN25 с диапазоном настройки 0.1-0.6 бар, корпус диафрагмы углеродистая сталь

15-250 0,1–0,6
146 964.30 Регулярные поставки

Ридан 003G1023R — Регулирующий блок "перепуска" AFPA-R PN25 с диапазоном настройки 0.05-0.3 бар, корпус диафрагмы углеродистая сталь

15-250 0,05–0,3
195 565.65 Заказная позиция
Скачать все файлы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт

.pdf

.pdf

.pdf

.pdf

.pdf
Руководство
Руководство
Документ
Документ
2D Чертеж
2D Чертеж
003G1019R_003G1020R 2D_dwg

.dwg
003G1021R_003G1022R_003G1023R 2D_dwg

.dwg
3D Чертеж
3D Чертеж
003G1019R_003G1020R 3D_dwg

.dwg
003G1019R_003G1020R_step

.step
003G1021R_003G1022R_003G1023R 3D_dwg

.dwg
003G1021R_003G1022R_003G1023R_step

.step
Письмо о замене
Письмо о замене
Каталог
Каталог
Техническое описание
Техническое описание

.pdf
