Шкафы автоматизации
Индивидуальные шкафы автоматизации Ридан разрабатываются на базе контроллеров ECL с различными вариантами прошивки в соответствии с предоставленным заказчиком техническим заданием. Способны управлять системами отопления, горячего водоснабжения, вентиляции и кондиционирования. Имеют функционал погодозависимого регулирования с возможностями настройки отопительного графика.

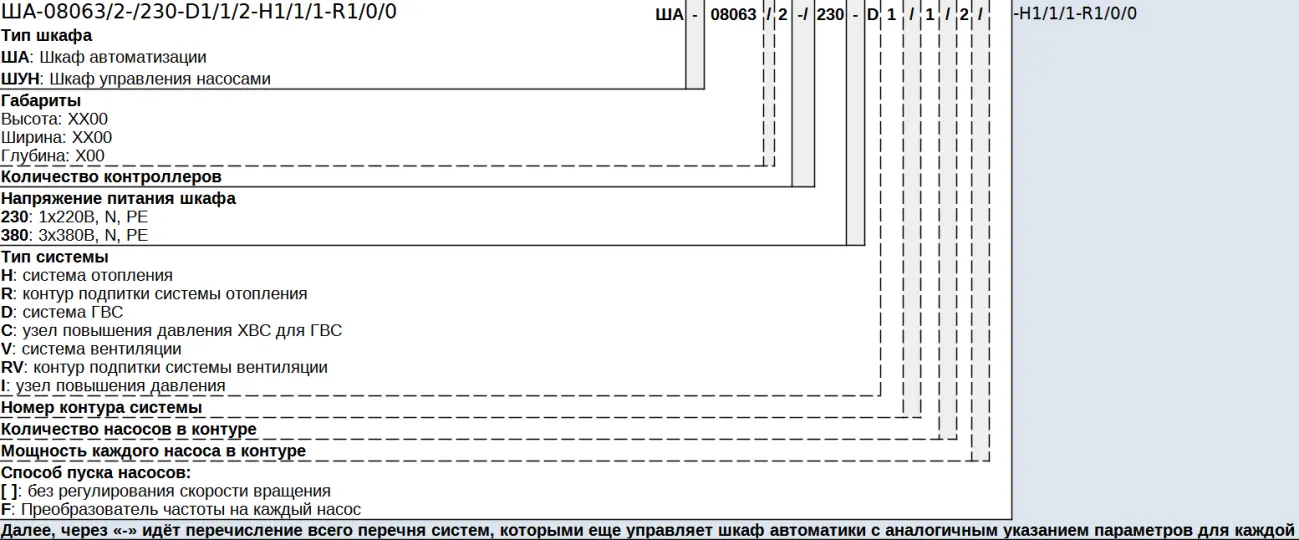

Наименование шкафа строится по следующему принципу:
![](/file/1488623/open/%D0%B8%D0%BD%D0%B4%D0%B8%D0%B2%D0%B8%D0%B4-%D1%88%D0%BA%D0%B0%D1%84%D1%8B.png)
Типовые схемы шкафов автоматизации
Типовая схема шкафа управления тепловым узлом с контурами отопления и ГВС с однофазными насосами
Типовая схема шкафа управления тепловым узлом с контурами отопления и ГВС с трехфазными насосами
Преимущества шкафов автоматизации Ридан
![](/file/1487086/open/Frame%2034658.png)
Сокращение сроков разработки проекта за счет готового комплексного
решения
![](/file/1487087/open/Frame%2034658.png)
Экономия на логистических
и складских затратах (не требуется закупка комплектующих у разных поставщиков, их доставка и хранение)
![](/file/1487088/open/Frame%2034658.png)
Полный комплект сопроводительной документации
![](/file/1487089/open/Frame%2034658.png)
Гарантия производителя на комплектное изделие
![](/file/1487090/open/Frame%2034658.png)
Сокращение сроков строительства
и реконструкции
![](/file/1487091/open/Frame%2034658.png)
Экономия на стоимости монтажных
работ
Выполняемые задачи
![](/file/1487093/open/material-symbols_check-circle2.png)
Управление технологическим процессом
Основной задачей любого шкафа автоматизации является контроль технологического процесса, а также автоматическое управление его параметрами.
![](/file/1487093/open/material-symbols_check-circle2.png)
Оптимизация
Автоматическая подстройка параметров в зависимости от изменений окружающей среды позволяет сократить расходы на ресурсы и влияние на экологию.
![](/file/1487093/open/material-symbols_check-circle2.png)
Защита оборудования
Помимо контролирующих функций, шкаф обеспечивает все необходимые виды защит для оборудования, которым он управляет.
![](/file/1487093/open/material-symbols_check-circle2.png)
Диспетчеризация
Обеспечение своевременного информирования персонала о любых нештатных ситуациях позволяет ощутимо снижать затраты на устранение негативных последствий.
В составе шкафа автоматизации присутствует один или несколько контроллеров ECL с требуемыми вариантами прошивки, силовая часть для коммутации цепей исполнительных механизмов и вспомогательное оборудование.
![](/file/1487084/open/tasks-in-progress.jpg)
![](/file/1487085/open/automation-cabinet-configurator.png)
Конфигуратор шкафов автоматизации
Конфигуратор шкафов автоматизации (ША) - онлайн инструмент, позволяющий самостоятельно
сделать расчет шкафа автоматизации за несколько минут на основе имеющихся данных
Запрос на подбор
Заполните форму и прикрепите всю имеющуюся документацию. Наши специалисты выполнят подбор и направят вам на почту подробную информацию.
- 1
- 2
Обратите внимание
Данные, которые вы указали, будут использованы для подбора оборудования. Если у вас есть особые условия эксплуатации, которые вы не указали, возможны неточности расчёта, опишите условия эксплуатации и укажите дополнительные сведения в поле описания.
Опросный лист
Расчётные параметры
Количество систем
Минимум 1 система. Максимум 9 систем.Схема подключения
Выберите тип системы и заполните параметры- 1
- 2
- 3
Обратите внимание
Данные, которые вы указали, будут использованы для подбора оборудования. Если у вас есть особые условия эксплуатации, которые вы не указали, возможны неточности расчёта, опишите условия эксплуатации и укажите дополнительные сведения в поле описания.
Опросный лист
Расчётные параметры
Количество систем
Минимум 1 система. Максимум 9 систем.Cхема подключения
Выберите тип системы и заполните параметрыЛичные данные
Вопросы и ответы
- Нет, в своих шкафа мы применяем только контроллеры Ридан. Если у клиента уже есть проект на шкаф, в котором контроллеры конкурента — мы можем предложить наш шкаф на контроллерах Ридан с аналогичным функционалом
- Можем, но цена будет как у шкафа с контроллером. В случае некорректного подключения контроллера при самостоятельной установке его в шкаф клиентом - гарантия на шкаф не распространяется.
- ППГнг(A)HF - насосы, сечение подбирается по току, минимум 1,5 мм
- КВВГнг(A)LS - электропривода/реле давления KPI/реле перепада давления RT/датчики температуры (ESMU/ESM)/соленоидные клапана/датчики давления (MBS)
