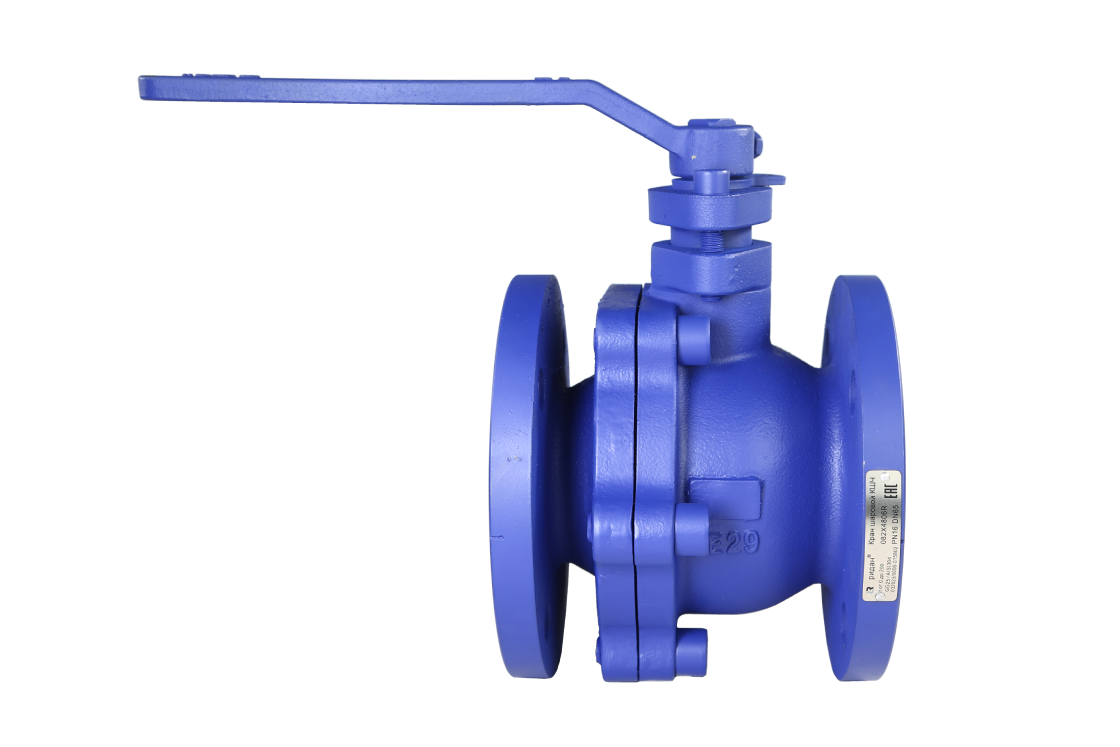

Краны шаровые чугунные Ридан

Краны шаровые чугунные Ридан

Чугунные шаровые краны Ридан серии КШЧ — оптимальное решение для узлов запорной арматуры в системах жилищно-коммунального хозяйства и промышленных трубопроводах. Изделия применяются для надежного перекрытия потока рабочей среды в системах отопления, горячего и холодного водоснабжения (ГВС, ХВС), а также в технологических контурах с гликолевыми растворами. Благодаря фланцевому исполнению и полнопроходной конструкции, эти краны обеспечивают минимальные потери давления при транспортировке теплоносителя.

Назначение шарового крана

Кран шаровой чугунный фланцевый КШЧ предназначен для использования в качестве запорного устройства на трубопроводах из стальных труб. Основная задача арматуры — полное перекрытие потока жидких неагрессивных сред, качество которых соответствует нормам СП 124.13330.2012.

Важно: данная арматура является исключительно запорной и не может использоваться для регулирования давления или расхода (дросселирования). Эксплуатация крана в качестве регулирующего устройства приводит к быстрому износу уплотнений седла и шара.

Совместимость шарового крана

Краны серии КШЧ разработаны для прямого монтажа на фланцы трубопроводов. В каталоге представлен кран шаровой фланцевый полнопроходной чугунный, что означает полное соответствие условного прохода крана проходу трубы. Это исключает появление зон турбулентности и заиливания.

При подборе оборудования необходимо учитывать параметры рабочей среды: краны совместимы с водой и гликолевыми смесями, использование пара или агрессивных сред не допускается.

Ключевые преимущества шаровых кранов серии КШЧ

• Надежность запорного узла: В отличие от стандартных решений, запорный элемент (шар) выполнен из нержавеющей стали, что обеспечивает коррозионную стойкость и долгий срок службы даже при редких переключениях.
• Соответствие стандартам: Изделия производятся по ТУ 28.14.13-080-51824620-2024 и соответствуют ГОСТ, что подтверждает их высокое качество и безопасность для систем теплоснабжения.
• Простота обслуживания: Принцип работы «открыто-закрыто» реализуется поворотом рукоятки или приводом на 90 градусов, что позволяет быстро перекрыть поток в аварийной ситуации.
• Прочность корпуса: Чугунный корпус обеспечивает высокую устойчивость к гидроударам и механическим нагрузкам по сравнению с латунью на трубопроводах большого диаметра.

Принцип работы шарового крана

Принцип действия шарового крана чугунного основан на вращении запорного элемента (шара с полированным покрытием) относительно седел. Когда рукоятка расположена вдоль оси трубы, кран открыт — шар повернут отверстием по потоку. При повороте рукоятки на 90 градусов шар перекрывает сечение трубопровода. Герметичность затвора обеспечивается уплотнительными кольцами (седлами), прижимаемыми давлением среды к поверхности шара.

Вся необходимая информация по монтажу, эксплуатации и техническим характеристикам содержится в паспорте изделия (кран шаровой чугунный паспорт).

Профессиональные инструменты для проектирования

Для корректного подбора оборудования компания «Ридан» предоставляет инженерам и проектировщикам весь необходимый инструментарий.

• Плагин DCAD (ДКАД) для AutoCAD (Автокад) и NanoCAD (НаноКад) — автоматизация проектирования инженерных систем
• База технической документации — каталоги, пособия и руководства по эксплуатации, чертежи и BIM-модели, подробные технические описания

Выбрать и купить шаровой кран чугунный можно в каталоге на нашем сайте.
