Стальные шаровые краны JiP Full Bore с полным проходом Данфосс (Danfoss)
Архивная серия
Товары серии сняты с продажиКраны шаровые типа JiP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред.
Класс герметичности – А по ГОСТ 9544.
Краны шаровые стальные типа JiP в основном предназначены для воды и водогликолевых смесей наружных и внутренних тепловых сетей при температуре теплоносителя от -40 до +180 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды по «Правила технической эксплуатации электрических станций и сетей Российской Федерации» (ПТЭ) пункт 4.8.40.
Полностью сварной стальной корпус кранов шаровых типа JiP отвечает современным требованиям, предъявляемым к арматуре, применяемой в системах теплоснабжения, и обеспечивает высокую степень безопасности. Краны шаровые JiP Full Bore снабжены уникальным уплотнением штока, оно не содержит резины, которая со временем теряет свои свойства под воздействием высоких температур и давлений. Уплотнение штока кранов шаровых JiP Full Bore состоит из четырех слоев тефлона и графита и гарантирует полную герметичность и неограниченный срок службы данного узла крана в условиях высоких и изменяющихся температур. Самообжимная конструкция уплотнения шара, представляющая собой специальные линзовые пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую герметичность закрытия крана и оптимальный крутящий момент, требуемый для поворота шара.
В базовом исполнении краны шаровые типа JiP Full Bore имеют полный проход, но обладают повышенной пропускной способностью по сравнению с аналогами благодаря своим конструктивным особенностям (плавный вход и выход, цилиндрическая вставка в шаре и др.).
Принцип действия крана основан на перекрытии рабочего потока за счет вращении запорного элемента (шара) на 90° вокруг оси, перпендикулярной направлению течения.
Основные параметры:
- Цельносварной стальной корпус из углеродистой стали
- Температура рабочей среды: от -40 до +180°С
- Номинальное рабочее давление: PN 16, 25 и 40 бар
- Класс герметичности: А по ГОСТ 9544
- Полный проход с повышенной пропускной способностью
- Рабочая среда: вода и водогликолевые смеси
- Тип управления: рукоятка, червячный редуктор или электропривод
- Присоединение: патрубки под приварку, фланцы в соответствии с EN
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Допустимая концентрация гликоля | Присоединение к трубопроводу | Пропускная способность Kvs, м³/ч | Управление | ||
|---|---|---|---|---|---|---|---|---|---|
|
Danfoss 065N0300G — Кран шаровой JIP Premium FF, фланцевый, DN 15, PN 40, T макс 180 ℃, с рукояткой, корпус — сталь P235GH |
15 | 40 | до 180 | 0,5 | фланцы по ГОСТ | 11 | рычаг, сталь | ||
|

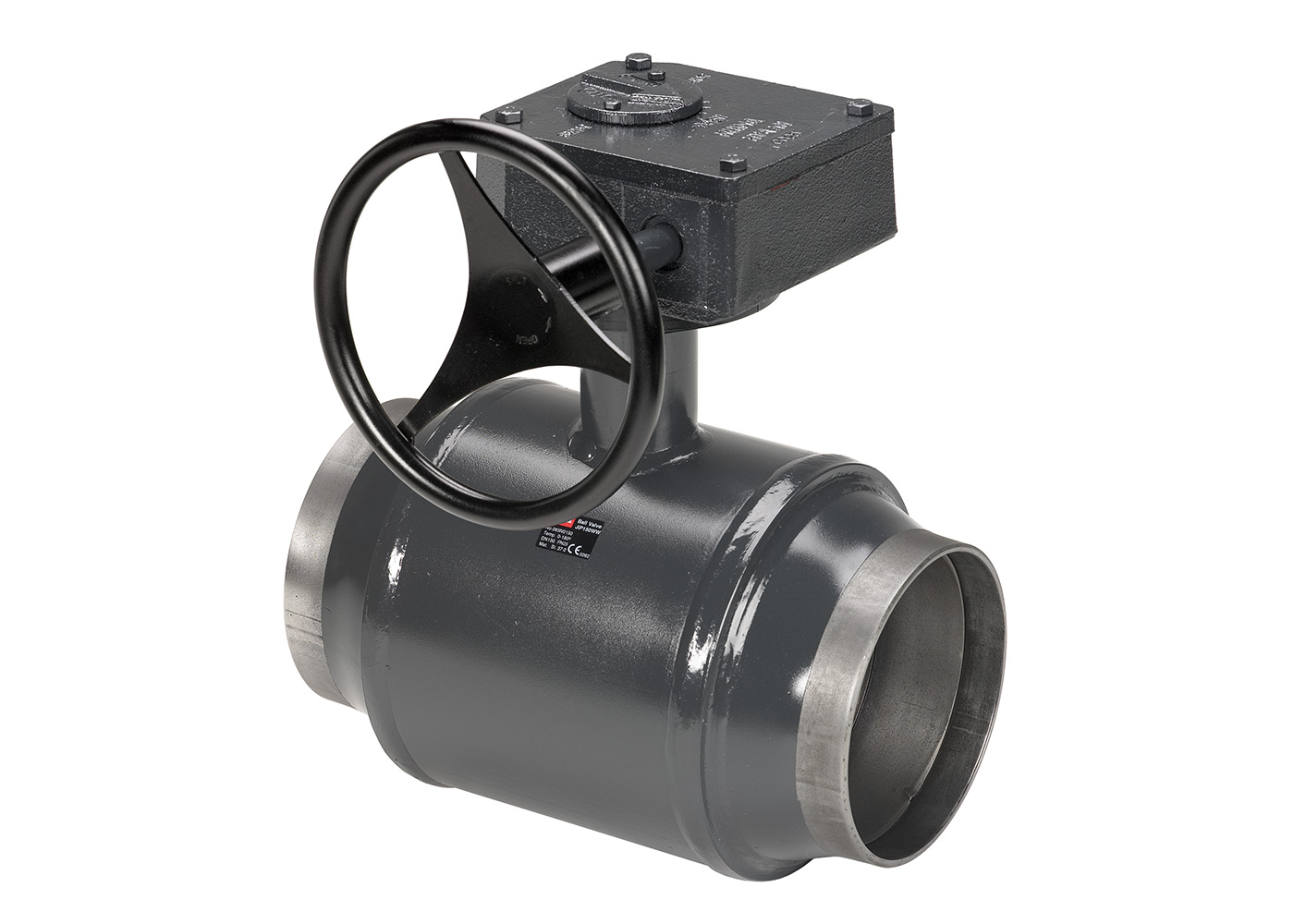

Danfoss 065N1123 — Кран шаровой полнопроходной JIP WW, DN 50, PN 25, T макс 180 ℃, червячный редуктор, корпус — сталь P235GH |
50 | 25 | до 180 | 0,5 | под приварку DIN | 395 | Ручной редукторный привод | ||
|
Danfoss 065N1125 — Кран шаровой полнопроходной JIP WW, DN 50, PN 40, T макс 180 ℃, с рукояткой, корпус — сталь P235GH |
50 | 40 | до 180 | 0,5 | под приварку DIN | 395 | рычаг, сталь | ||
|
Danfoss 065N1135 — Кран шаровой полнопроходной JIP WW, DN 80, PN 25, T макс 180 ℃, с рукояткой, корпус — сталь P235GH |
80 | 25 | до 180 | 0,5 | под приварку DIN | 1100 | рычаг, сталь | ||
|
Danfoss 065N1136 — Кран шаровой полнопроходной JIP WW, DN 80, PN 25, T макс 180 ℃, червячный редуктор, корпус — сталь P235GH |
80 | 25 | до 180 | 0,5 | под приварку DIN | 1100 | Ручной редукторный привод | ||
|
Danfoss 065N1141 — Кран шаровой полнопроходной JIP WW, DN 100, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
100 | 25 | до 180 | 0,5 | под приварку DIN | 2300 | Ручной редукторный привод | ||
|
Danfoss 065N1146 — Кран шаровой полнопроходной JIP WW, DN 125, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
125 | 25 | до 180 | 0,5 | под приварку DIN | 3700 | Ручной редукторный привод | ||
|
Danfoss 065N1151 — Кран шаровой полнопроходной JIP WW, DN 150, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
150 | 25 | до 180 | 0,5 | под приварку DIN | 6100 | Ручной редукторный привод | ||
|
Danfoss 065N1156 — Кран шаровой полнопроходной JIP WW, DN 200, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
200 | 25 | до 180 | 0,5 | под приварку DIN | 11000 | Ручной редукторный привод | ||
|
Danfoss 065N1161 — Кран шаровой полнопроходной JIP WW, DN 250, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
250 | 25 | до 180 | 0,5 | под приварку DIN | 17500 | Ручной редукторный привод | ||
|
Danfoss 065N1166 — Кран шаровой полнопроходной JIP WW, DN 300, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
300 | 25 | до 180 | 0,5 | под приварку DIN | 24000 | Ручной редукторный привод | ||
|
Danfoss 065N1173 — Кран шаровой полнопроходной JIP WW, DN 350, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
350 | 25 | до 180 | 0,5 | под приварку DIN | 30000 | Ручной редукторный привод | ||
|
Danfoss 065N1176 — Кран шаровой полнопроходной JIP WW, DN 400, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
400 | 25 | до 180 | 0,5 | под приварку DIN | 37500 | Ручной редукторный привод | ||
|
Danfoss 065N1335 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 80, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
80 | 25 | до 180 | 0,5 | фланцы DIN | 1100 | рычаг, сталь | ||
|

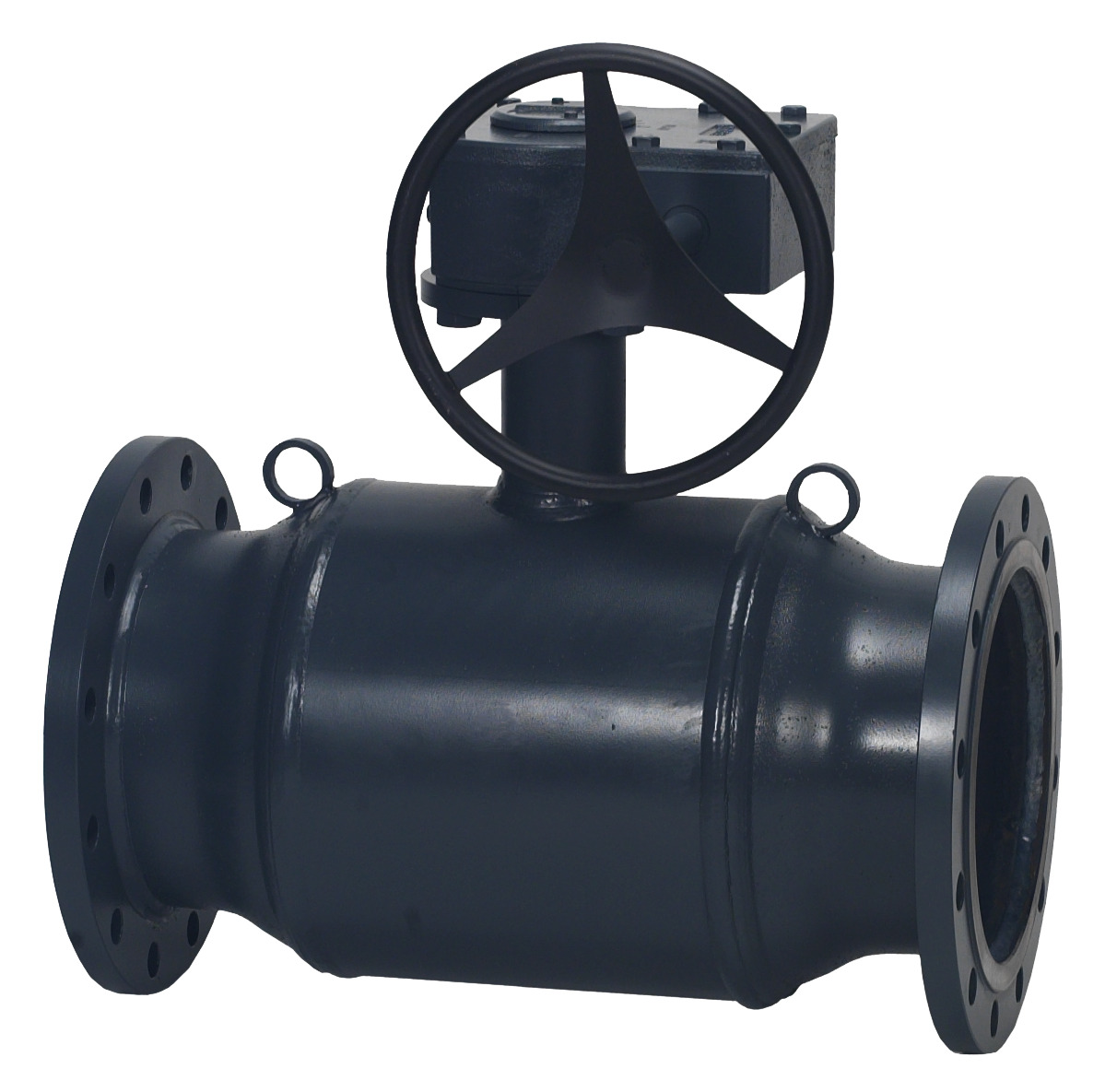

Danfoss 065N1351 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 150, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
150 | 25 | до 180 | 0,5 | фланцы DIN | 6100 | Ручной редукторный привод | ||
|
Danfoss 065N1361 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 250, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
250 | 25 | до 180 | 0,5 | фланцы DIN | 17500 | Ручной редукторный привод | ||
|
Danfoss 065N1366 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 300, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
300 | 25 | до 180 | 0,5 | фланцы DIN | 24000 | Ручной редукторный привод | ||
|
Danfoss 065N1373 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 350, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
350 | 25 | до 180 | 0,5 | фланцы DIN | 30000 | Ручной редукторный привод | ||
|
Danfoss 065N1376 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 400, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
400 | 25 | до 180 | 0,5 | фланцы DIN | 37500 | Ручной редукторный привод | ||
|
Danfoss 065N1740 — Кран шаровой полнопроходной JIP WW, DN 100, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
100 | 25 | до 180 | 0,5 | под приварку DIN | 2300 | рычаг, сталь | ||
|
Danfoss 065N1745 — Кран шаровой полнопроходной JIP WW, DN 125, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
125 | 25 | до 180 | 0,5 | под приварку DIN | 3700 | рычаг, сталь | ||
|
Danfoss 065N1751 — Кран шаровой полнопроходной JIP WW, DN 150, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
150 | 25 | до 180 | 0,5 | под приварку DIN | 6100 | рычаг, сталь | ||
|
Danfoss 065N1851 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 150, PN 16, T макс 180 ℃, рычаг, корпус — сталь P235GH |
150 | 16 | до 180 | 0,5 | фланцы DIN | 6100 | рычаг, сталь | ||
|
Danfoss 065N1940 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 100, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
100 | 25 | до 180 | 0,5 | фланцы DIN | 2300 | рычаг, сталь | ||
|
Danfoss 065N1951 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 150, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
150 | 25 | до 180 | 0,5 | фланцы DIN | 6100 | рычаг, сталь | ||
|

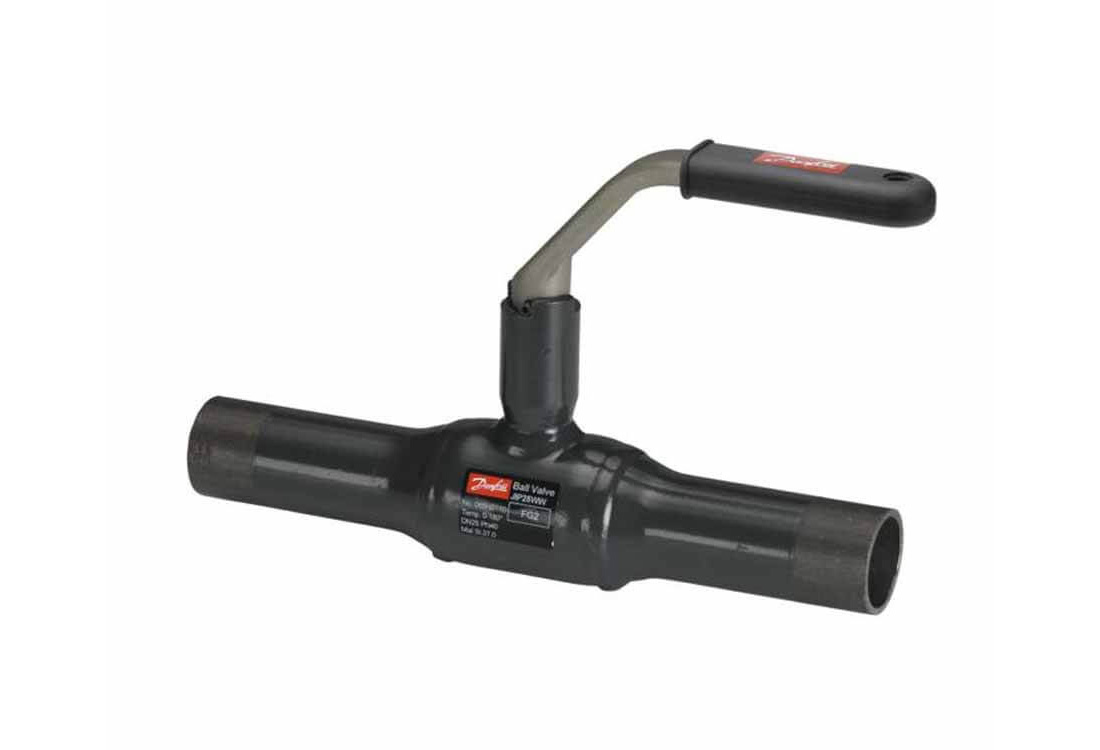

Danfoss 065N0100G — Кран шаровой под приварку JIP WW, DN 15, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
15 | 40 | до 180 | 0,5 | под приварку по ГОСТ | 11 | рычаг, сталь | ||
|
Danfoss 065N1105 — Кран шаровой полнопроходной JIP WW, под приварку, DN 20, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
20 | 40 | до 180 | 0,5 | под приварку DIN | 50 | рычаг, сталь | ||
|
Danfoss 065N1110 — Кран шаровой полнопроходной JIP WW, под приварку, DN 25, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
25 | 40 | до 180 | 0,5 | под приварку DIN | 90 | рычаг, сталь | ||
|
Danfoss 065N1115 — Кран шаровой полнопроходной JIP WW, под приварку, DN 32, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
32 | 40 | до 180 | 0,5 | под приварку DIN | 160 | рычаг, сталь | ||
|
Danfoss 065N1120 — Кран шаровой полнопроходной JIP WW, под приварку, DN 40, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
40 | 40 | до 180 | 0,5 | под приварку DIN | 235 | рычаг, сталь | ||
|
Danfoss 065N1130 — Кран шаровой полнопроходной JIP WW, под приварку, DN 65, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
65 | 25 | до 180 | 0,5 | под приварку DIN | 820 | рычаг, сталь | ||
|
Danfoss 065N1131 — Кран шаровой полнопроходной JIP WW, под приварку, DN 65, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
65 | 25 | до 180 | 0,5 | под приварку DIN | 820 | Ручной редукторный привод | ||
|
Danfoss 065N1230 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 65, PN 16, T макс 180 ℃, рычаг, корпус — сталь P235GH |
65 | 16 | до 180 | 0,5 | фланцы DIN | 820 | рычаг, сталь | ||
|
Danfoss 065N1235 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 80, PN 16, T макс 180 ℃, рычаг, корпус — сталь P235GH |
80 | 16 | до 180 | 0,5 | фланцы DIN | 1100 | рычаг, сталь | ||
|
Danfoss 065N1251 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 150, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
150 | 16 | до 180 | 0,5 | фланцы DIN | 6100 | Ручной редукторный привод | ||
|
Danfoss 065N1256 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 200, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
200 | 16 | до 180 | 0,5 | фланцы DIN | 11000 | Ручной редукторный привод | ||
|
Danfoss 065N1261 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 250, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
250 | 16 | до 180 | 0,5 | фланцы DIN | 17500 | Ручной редукторный привод | ||
|
Danfoss 065N1266 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 300, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
300 | 16 | до 180 | 0,5 | фланцы DIN | 24000 | Ручной редукторный привод | ||
|
Danfoss 065N1273 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 350, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
350 | 16 | до 180 | 0,5 | фланцы DIN | 30000 | Ручной редукторный привод | ||
|
Danfoss 065N1276 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 400, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
400 | 16 | до 180 | 0,5 | фланцы DIN | 37500 | Ручной редукторный привод | ||
|
Danfoss 065N1305 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 20, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
20 | 40 | до 180 | 0,5 | фланцы DIN | 50 | рычаг, сталь | ||
|
Danfoss 065N1310 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 25, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
25 | 40 | до 180 | 0,5 | фланцы DIN | 90 | рычаг, сталь | ||
|
Danfoss 065N1315 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 32, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
32 | 40 | до 180 | 0,5 | фланцы DIN | 160 | рычаг, сталь | ||
|
Danfoss 065N1320 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 40, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
40 | 40 | до 180 | 0,5 | фланцы DIN | 235 | рычаг, сталь | ||
|
Danfoss 065N1325 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 50, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
50 | 40 | до 180 | 0,5 | фланцы DIN | 395 | рычаг, сталь | ||
|
Danfoss 065N1330 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 65, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
65 | 25 | до 180 | 0,5 | фланцы DIN | 820 | рычаг, сталь | ||
|
Danfoss 065N1356 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 200, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
200 | 25 | до 180 | 0,5 | фланцы DIN | 11000 | Ручной редукторный привод | ||
|
Danfoss 065N1840 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 100, PN 16, T макс 180 ℃, рычаг, корпус — сталь P235GH |
100 | 16 | до 180 | 0,5 | фланцы DIN | 2300 | рычаг, сталь | ||
|
Danfoss 065N1845 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 125, PN 16, T макс 180 ℃, рычаг, корпус — сталь P235GH |
125 | 16 | до 180 | 0,5 | фланцы DIN | 3700 | рычаг, сталь | ||
|
Danfoss 065N1945 — Кран шаровой полнопроходной JIP FF, фланцевый, DN 125, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
125 | 25 | до 180 | 0,5 | фланцы DIN | 3700 | рычаг, сталь | ||
