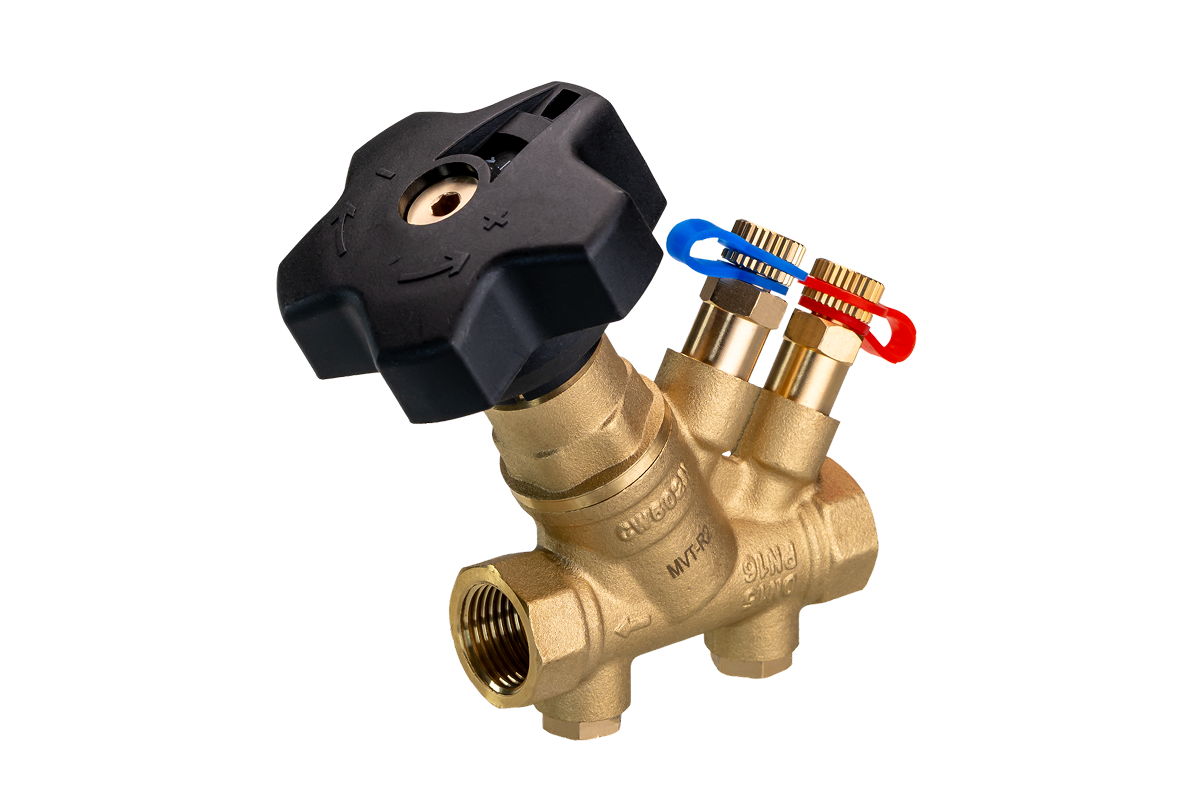

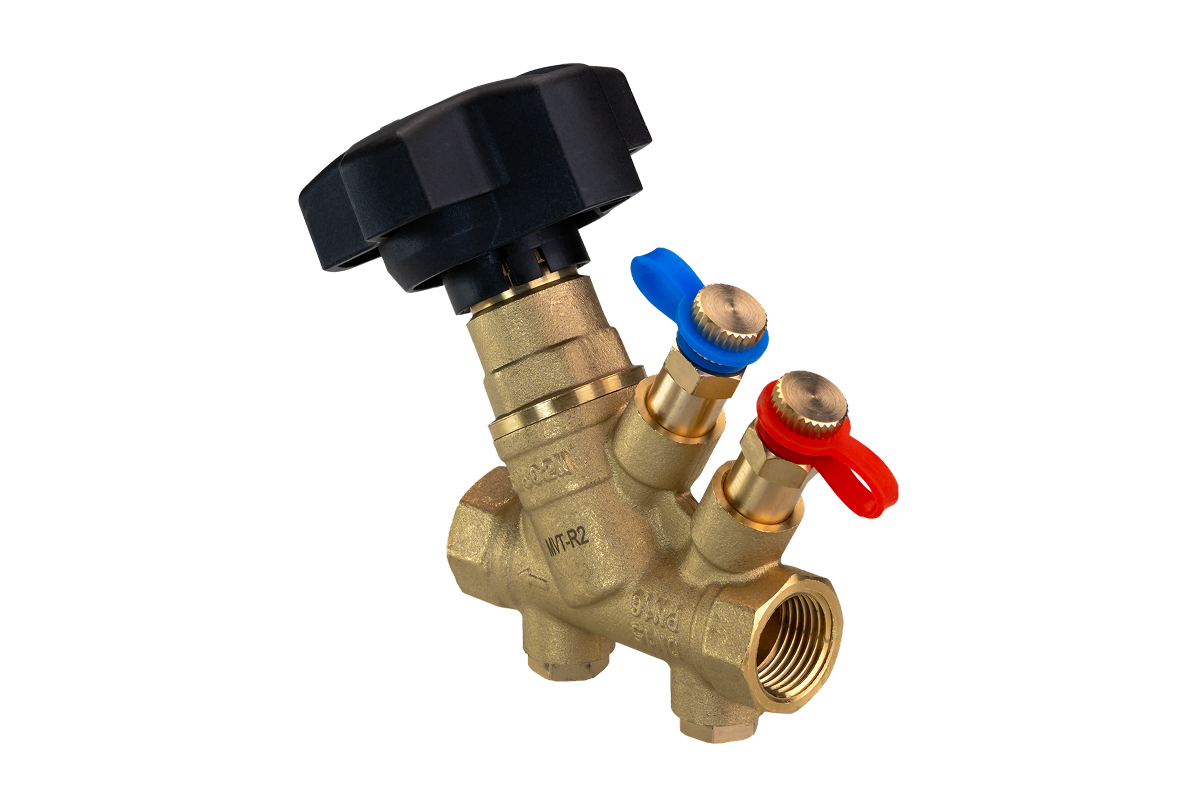

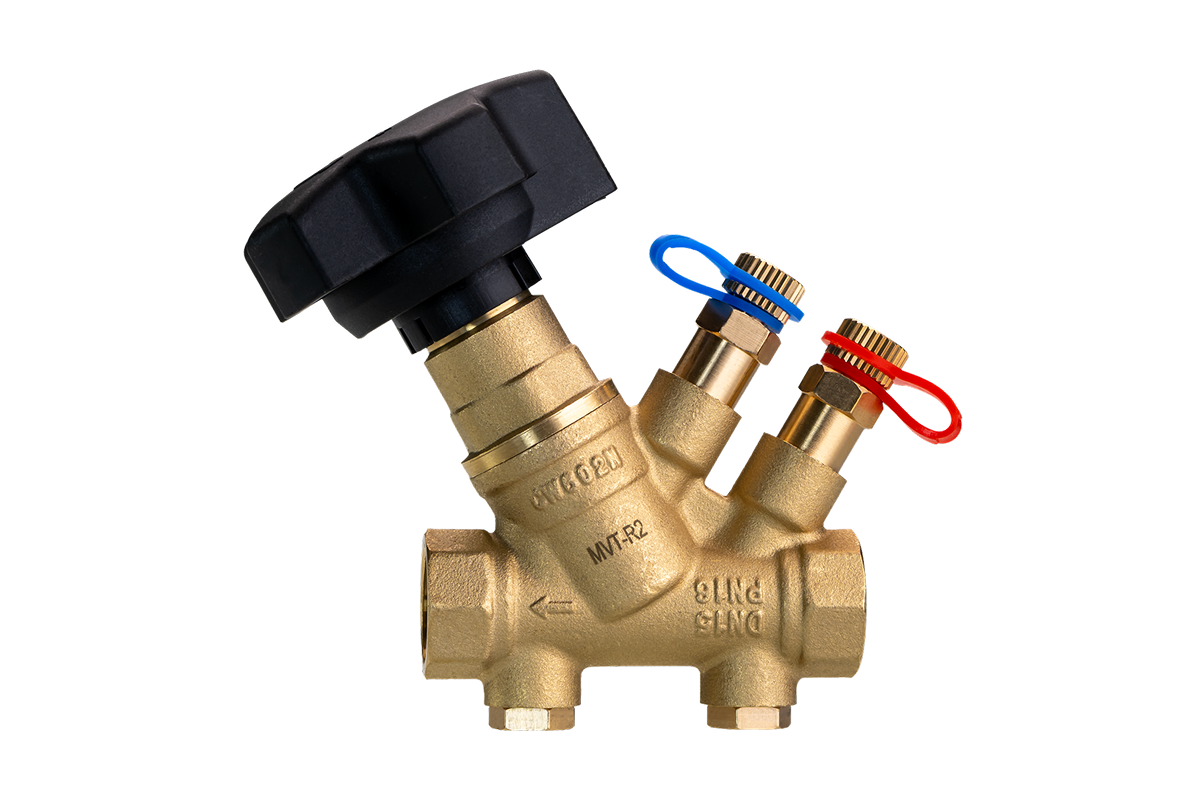

Документация Ридан 003Z4064R — Ручной балансировочный клапан MVT-R2 DN32
₽ 16 537.00
Цена без НДС Регулярные поставки
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- 120
- Номинальный диаметр (DN), мм
- 32
- Максимально допустимый перепад давлений, бар
- 1,5
- Пропускная способность Kvs, м³/ч
- 15,87
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- G 1 ¼
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
2D Чертеж
2D Чертеж
3D Модель
3D Модель
Письмо о замене
Письмо о замене
BIM (ТИМ) модель
BIM (ТИМ) модель
Техническое описание
Техническое описание
- Номинальный диаметр (DN), мм
- 32
- Номинальное давление (PN), бар
- 16
- Максимально допустимый перепад давлений, бар
- 1,5
- Корпус
- DZR латунь
- DN
- 32
- Температура рабочей среды, °С
- 120
- Пропускная способность Kvs, м³/ч
- 15,87
- Тип присоединения к трубопроводу
- Внутренняя резьба ISO 228
- Герметичность затвора (объем протечки / класс герметичности)
- Нет видимой протечки в соответствии с ISO 5208
- Рабочая среда
- Вода и водные растворы гликолей до 50% для систем отопления и охлаждения
- Уплотнение
- EPDM, PTFE
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- G 1 ¼
- Запорный элемент (шар, диск, золотник)
- DZR латунь
- L,мм
- 105
- SW,мм
- 48
- G, дюймы
- 1 ¼
- H,мм
- 111
- Климатическое исполнение
- УХЛ4
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
2D Чертеж
2D Чертеж
3D Модель
3D Модель
Письмо о замене
Письмо о замене
BIM (ТИМ) модель
BIM (ТИМ) модель
Техническое описание
Техническое описание
Видео
Ручной балансировочный клапан MVT-R
27 мая 2026MVT-R2: гайд по функциям
23 июн 2026Товары серии
Сортировать по:
Название и артикул | Номинальное давление (PN), бар | Температура рабочей среды, °С | Номинальный диаметр (DN), мм | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | Резьба штуцеров для присоединения к трубопроводу, дюймы | ||
|---|---|---|---|---|---|---|---|---|
Ридан 003Z4060R — Ручной балансировочный клапан MVT-R2 DN15 LF | 16 | 120 | 15LF | 1,5 | 3,07 | G ½ | ||
₽ 10 668.55 Регулярные поставки | ||||||||
Ридан 003Z4061R — Ручной балансировочный клапан MVT-R2 DN15 | 16 | 120 | 15 | 1,5 | 4,99 | G ½ | ||
₽ 10 668.55 Входит в складскую программу | ||||||||
Ридан 003Z4062R — Ручной балансировочный клапан MVT-R2 DN20 | 16 | 120 | 20 | 1,5 | 5,82 | G ¾ | ||
₽ 11 612.70 Входит в складскую программу | ||||||||
Ридан 003Z4063R — Ручной балансировочный клапан MVT-R2 DN25 | 16 | 120 | 25 | 1,5 | 9,82 | G 1 | ||
₽ 13 103.10 Входит в складскую программу | ||||||||
Ридан 003Z4064R — Ручной балансировочный клапан MVT-R2 DN32 | 16 | 120 | 32 | 1,5 | 15,87 | G 1 ¼ | ||
₽ 16 537.00 Регулярные поставки | ||||||||
Ридан 003Z4065R — Ручной балансировочный клапан MVT-R2 DN40 | 16 | 120 | 40 | 1,5 | 22,98 | G 1 ½ | ||
₽ 20 705.75 Регулярные поставки | ||||||||
Ридан 003Z4066R — Ручной балансировочный клапан MVT-R2 DN50 | 16 | 120 | 50 | 1,5 | 32,24 | G 2 | ||
₽ 34 280.35 Регулярные поставки | ||||||||
