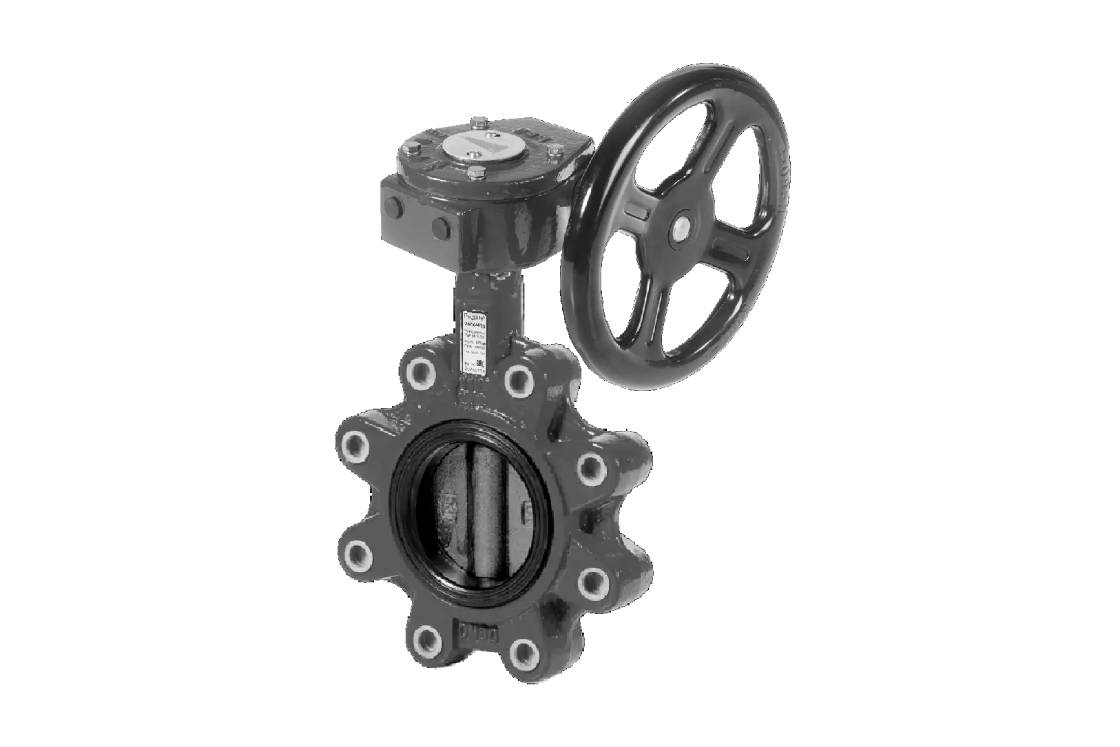

Документация Ридан 082X4718R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.500 PN16, DN500, с редуктором, корпус GG25, диск чугун RAL5002
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 500
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- от -10 до +120
- Тип присоединения к трубопроводу
- Резьбовыми проушины
Документы
Все документыВопросы по товару
Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответПосле запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?
Посмотреть ответ- Номинальный диаметр (DN), мм
- 500
- Исполнение
- с ручным редукторным приводом
- Масса, кг, не более
- 228,3
- Номинальное давление (PN), бар
- 16
- Температура окружающей среды, °С
- от -10 до +40
- H, мм
- 607
- L, мм
- 277
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -10 до +120
- Тип присоединения к трубопроводу
- Резьбовыми проушины
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды. Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- G, мм
- 207
- W, мм
- 379
- А, мм
- 127
- U, мм
- 107
- ØV, мм
- 285
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
Вопросы о товарах серии
Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответПосле запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?
Посмотреть ответВидео
Затвор дисковый поворотный ЗДМ
26 мая 2026Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 082X4710R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.100 PN16, DN100, с редуктором, корпус GGG25, диск чугун RAL5002 | 100 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 21 094.45 Заказная позиция | ||||||||
Ридан 082X4711R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.125 PN16, DN125, с редуктором, корпус GG25, диск чугун RAL5002 | 125 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 25 403.50 Заказная позиция | ||||||||
Ридан 082X4712R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.150 PN16, DN150, с редуктором, корпус GG25, диск чугун RAL5002 | 150 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 27 675.90 Заказная позиция | ||||||||
Ридан 082X4713R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.200 PN16, DN200, с редуктором, корпус GG25, диск чугун RAL5002 | 200 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 57 632.25 Заказная позиция | ||||||||
Ридан 082X4714R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.250 PN16, DN250, с редуктором, корпус GG25, диск чугун RAL5002 | 250 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 75 410.10 Заказная позиция | ||||||||
Ридан 082X4715R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.300 PN16, DN300, с редуктором, корпус GG25, диск чугун RAL5002 | 300 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 91 717.10 Заказная позиция | ||||||||
Ридан 082X4716R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.350 PN16, DN350, с редуктором, корпус GG25, диск чугун RAL5002 | 350 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 176 651.50 Заказная позиция | ||||||||
Ридан 082X4717R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.400 PN16, DN400, с редуктором, корпус GG25, диск чугун RAL5002 | 400 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 282 264.05 Заказная позиция | ||||||||
Ридан 082X4718R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.500 PN16, DN500, с редуктором, корпус GG25, диск чугун RAL5002 | 500 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 459 298.50 Заказная позиция | ||||||||
Ридан 082X4719R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.600 PN16, DN600, с редуктором, корпус GG25, диск чугун RAL5002 | 600 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 708 697.85 Заказная позиция | ||||||||
Ридан 082X4730R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.100 PN16, DN100, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 100 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 24 664.05 Заказная позиция | ||||||||
Ридан 082X4731R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.125 PN16, DN125, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 125 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 31 322.55 Заказная позиция | ||||||||
Ридан 082X4732R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.150 PN16, DN150, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 150 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 35 238.30 Заказная позиция | ||||||||
Ридан 082X4733R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.200 PN16, DN200, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 200 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 66 292.90 Заказная позиция | ||||||||
Ридан 082X4734R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.250 PN16, DN250, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 250 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 97 708.60 Заказная позиция | ||||||||
Ридан 082X4735R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.300 PN16, DN300, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 300 | 16 | от -10 до +120 | Резьбовые проушины | ||||
₽ 130 589.40 Заказная позиция | ||||||||
Ридан 082X4736R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.350 PN16, DN350, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 350 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 162 822.75 Заказная позиция | ||||||||
Ридан 082X4737R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.400 PN16, DN400, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 400 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 243 634.40 Заказная позиция | ||||||||
Ридан 082X4738R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.500 PN16, DN500, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 500 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 622 055.70 Заказная позиция | ||||||||
Ридан 082X4739R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.600 PN16, DN600, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 600 | 16 | от -10 до +120 | Резьбовыми проушины | ||||
₽ 955 886.90 Заказная позиция | ||||||||
