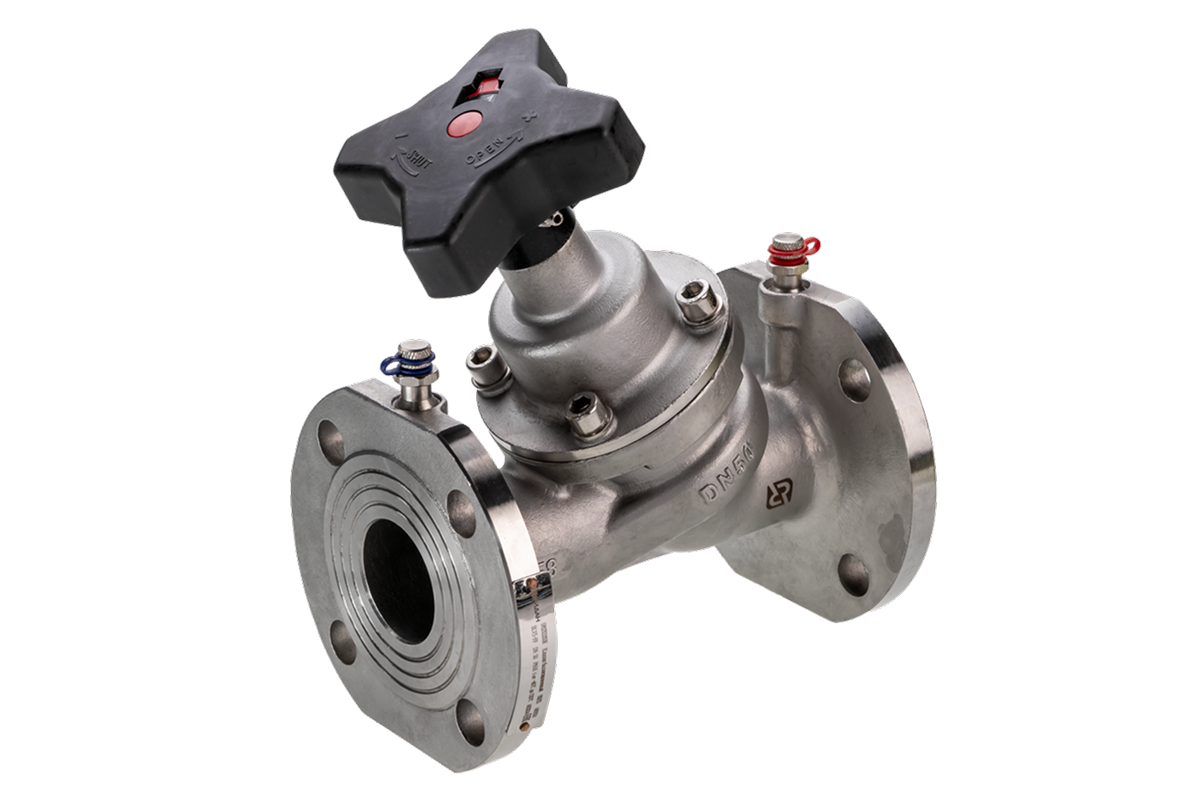

Документация Ридан 082X5250R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN150; нержавеющая сталь AISI316 (CF8M)
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 150
- Тип присоединения к трубопроводу
- Фланцевый
- Температура окружающей среды, °С
- от -40 до 70 °С
- Герметичность затвора (объем протечки / класс герметичности)
- Не применяется в качестве запорной арматуры.
Обзор
Обзор- DN = 40–400 мм
- Номинальное давление PN: 16 бар
- Температура рабочей среды: от –40 до 150 °C
- Температура окружающей среды: от –40 до 70 °С
- Температура хранения и транспортировки: от –40 °С
- Рабочая среда: вода для систем отопления, ГВС, ХВС, гликолевые растворы до 60 %.
Основные характеристики:
В системах теплоснабжения теплоноситель должен удовлетворять требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» Министерства энергетики РФ.
Документы
Все документы- Номинальный диаметр (DN), мм
- 150
- Масса, кг, не более
- 61
- Номинальное давление (PN), бар
- 16
- H, мм
- 520
- Температура окружающей среды, °С
- от -40 до 70 °С
- L, мм
- 385
- D, мм
- 285
- Монтажное положение
- Любое
- Температура рабочей среды, °С
- от -40 до 150 °С
- Тип присоединения к трубопроводу
- Фланцевый
- Герметичность затвора (объем протечки / класс герметичности)
- Не применяется в качестве запорной арматуры.
- Рабочая среда
- Вода систем ГВС, ХВС или вода и водогликолевые смеси с концентрацией до 60% для систем отопления и холодоснабжения с температурой от -40 до 150 °С.
- C, мм
- 240
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5 * PN
- Kv, куб.м/ч
- 190
- t , мм
- 19
- f , мм
- 3
- n-Ød (шт-мм)
- 8-23
- Материал корпуса и металлических деталей
- Сталь AISI316 / CF8M
- DN = 40–400 мм
- Номинальное давление PN: 16 бар
- Температура рабочей среды: от –40 до 150 °C
- Температура окружающей среды: от –40 до 70 °С
- Температура хранения и транспортировки: от –40 °С
- Рабочая среда: вода для систем отопления, ГВС, ХВС, гликолевые растворы до 60 %.
Основные характеристики:
В системах теплоснабжения теплоноситель должен удовлетворять требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» Министерства энергетики РФ.
Товары серии
Название и артикул | Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Тип присоединения к трубопроводу | Температура окружающей среды, °С | Герметичность затвора (объем протечки / класс герметичности) | |||
|---|---|---|---|---|---|---|---|---|
Ридан 082X5224R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN40; нержавеющая сталь AISI304 (CF8) | 16 | 40 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 84 985.00 Заказная позиция | ||||||||
Ридан 082X5225R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN50; нержавеющая сталь AISI304 (CF8) | 16 | 50 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 96 600.00 Заказная позиция | ||||||||
Ридан 082X5226R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN65; нержавеющая сталь AISI304 (CF8) | 16 | 65 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 99 820.00 Заказная позиция | ||||||||
Ридан 082X5227R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN80; нержавеющая сталь AISI304 (CF8) | 16 | 80 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 137 770.00 Заказная позиция | ||||||||
Ридан 082X5228R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN100; нержавеющая сталь AISI304 (CF8) | 16 | 100 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 177 790.00 Заказная позиция | ||||||||
Ридан 082X5229R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN125; нержавеющая сталь AISI304 (CF8) | 16 | 125 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 212 520.00 Заказная позиция | ||||||||
Ридан 082X5230R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN150; нержавеющая сталь AISI304 (CF8) | 16 | 150 | Фланцевый | от -40 до 70 °С | Не применяется в качестве запорной арматуры. | |||
₽ 378 005.00 Заказная позиция | ||||||||
Ридан 082X5231R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN200; нержавеющая сталь AISI304 (CF8) | 16 | 200 | Фланцевый | от -40 до 70 °С | Не применяется в качестве запорной арматуры. | |||
₽ 544 180.00 Заказная позиция | ||||||||
Ридан 082X5232R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN250; нержавеющая сталь AISI304 (CF8) | 16 | 250 | Фланцевый | от -40 до 70 °С | Не применяется в качестве запорной арматуры. | |||
₽ 965 080.00 Заказная позиция | ||||||||
Ридан 082X5244R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN40; нержавеющая сталь AISI316 (CF8M) | 16 | 40 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 119 945.00 Заказная позиция | ||||||||
Ридан 082X5245R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN50; нержавеющая сталь AISI316 (CF8M) | 16 | 50 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 135 585.00 Заказная позиция | ||||||||
Ридан 082X5246R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN65; нержавеющая сталь AISI316 (CF8M) | 16 | 65 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 148 120.00 Заказная позиция | ||||||||
Ридан 082X5247R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN80; нержавеющая сталь AISI316 (CF8M) | 16 | 80 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 212 520.00 Заказная позиция | ||||||||
Ридан 082X5249R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN125; нержавеющая сталь AISI316 (CF8M) | 16 | 125 | Фланцевый | от -40 до 70 °С | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) | |||
₽ 325 910.00 Заказная позиция | ||||||||
Ридан 082X5250R — Клапан балансировочный фланцевый Ридан BLVS-FF PN16 DN150; нержавеющая сталь AISI316 (CF8M) | 16 | 150 | Фланцевый | от -40 до 70 °С | Не применяется в качестве запорной арматуры. | |||
₽ 573 160.00 Заказная позиция | ||||||||
