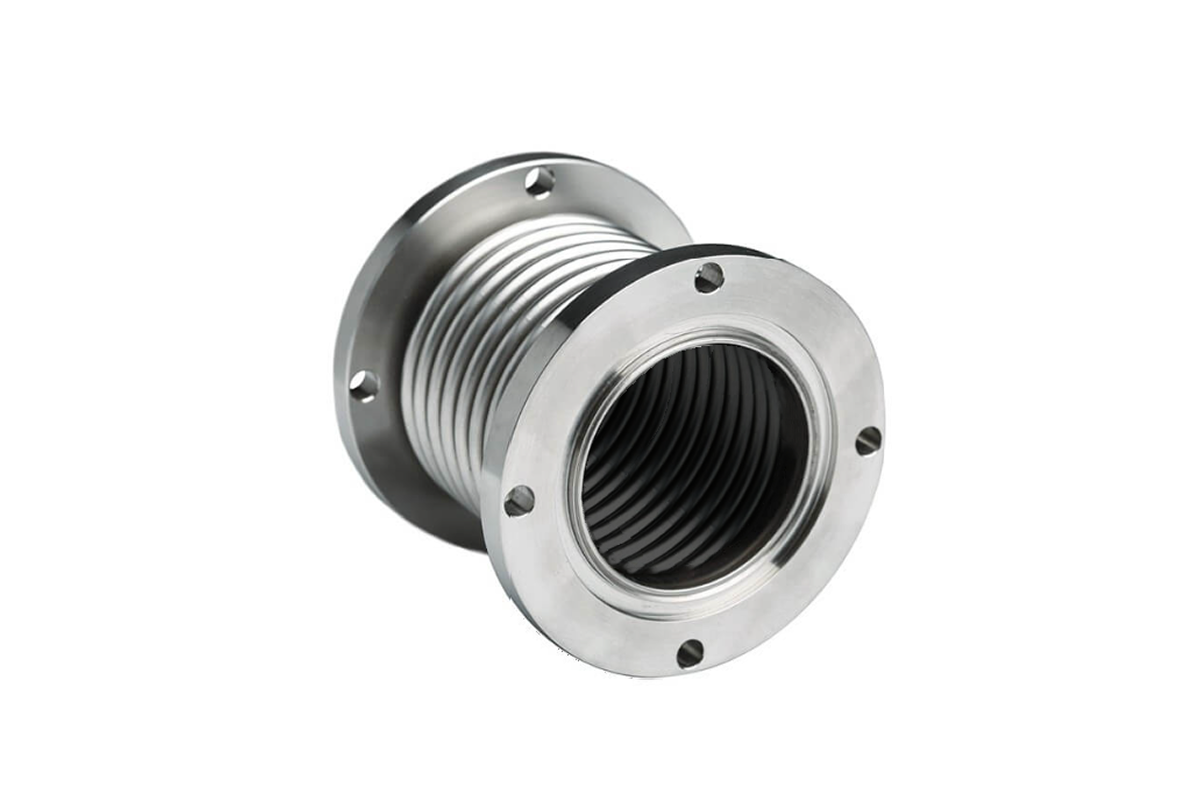

Документация Ридан 082X5264R — Компенсатор ZKS PN10/16 DN40 фланцевый; нержавеющая сталь AISI304 (CF8)

082X5264R
Товары серии Форум Ридан Профи Бонусная программа
₽ 23 282.90
Цена без НДС Заказная позиция
Корзина
Техническое описание серии

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Основное

Все характеристики

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальный диаметр (DN), мм
40
Номинальное давление (PN), бар
16
Температура рабочей среды, °С
от -40 до +300
Температура окружающей среды, °С
от -40 до +70
Присоединение к трубопроводу
Фланцевое

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Руководство
Руководство
Руководство
082X5264R_Руководство_по_эксплуатации_pdf

Скачать
.pdf
Каталог
Каталог
Каталог
RC_HE_SP_08_01 Трубопроводная арматура специального применения_pdf

Скачать
.pdf
Техническое описание
Техническое описание
Техническое описание
ТО ZKS_pdf

Скачать
.pdf
Номинальный диаметр (DN), мм
40
DN, мм
40
Номинальное давление (PN), бар
16
Температура окружающей среды, °С
от -40 до +70
L, мм
130
Испытательное давление (Pисп), бар
1,5*PN
D, мм
68
Температура рабочей среды, °С
от -40 до +300
L0, мм
78
Присоединение к трубопроводу
Фланцевое
Рабочая среда
Вода или водогликолевые смеси 60% для систем отопления и холодоснабжения
Вес, кг
4
N, Н/мм
318
Количество слоёв сильфона
6
Материал сильфона
Нержавеющая сталь AISI304 / CF8
Материал внутренней направляющей
Нержавеющая сталь AISI304 / CF8
I, мм
26
Материал фланцев
Нержавеющая сталь AISI304 / CF8
Толщина сильфона, мм
0,6
S, кв. см
23
d, мм
47
Осевой ход, мм
-7/+7
Кол-во гофр, шт
6
a*, мм
9
f*. мм
13
rk, мм
4,5
Название
Обновлено
Скачать
Тип файла
Руководство
Руководство
082X5264R_Руководство_по_эксплуатации_pdf

Скачать
.pdf
Каталог
Каталог
RC_HE_SP_08_01 Трубопроводная арматура специального применения_pdf

Скачать
.pdf
Техническое описание
Техническое описание
ТО ZKS_pdf

Скачать
.pdf
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваша эл.почта
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Сортировать по:
    Цена
    Вес, кг
    Название и артикул
    		Номинальный диаметр (DN), ммНоминальное давление (PN), барТемпература рабочей среды, °СТемпература окружающей среды, °СПрисоединение к трубопроводу
    082X5262R

    Ридан 082X5262R — Компенсатор ZKS PN10/16 DN25 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 25 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 19 869.70 Заказная позиция
    082X5263R

    Ридан 082X5263R — Компенсатор ZKS PN10/16 DN32 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 32 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 22 917.20 Заказная позиция
    082X5264R

    Ридан 082X5264R — Компенсатор ZKS PN10/16 DN40 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 40 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 23 282.90 Заказная позиция
    082X5265R

    Ридан 082X5265R — Компенсатор ZKS PN10/16 DN50 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 50 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 28 890.30 Заказная позиция
    082X5266R

    Ридан 082X5266R — Компенсатор ZKS PN10/16 DN65 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 65 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 32 791.10 Заказная позиция
    082X5267R

    Ридан 082X5267R — Компенсатор ZKS PN10/16 DN80 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 80 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 35 960.50 Заказная позиция
    082X5268R

    Ридан 082X5268R — Компенсатор ZKS PN10/16 DN100 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 100 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 43 884.00 Заказная позиция
    082X5269R

    Ридан 082X5269R — Компенсатор ZKS PN10/16 DN125 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 125 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 47 662.90 Заказная позиция
    082X5270R

    Ридан 082X5270R — Компенсатор ZKS PN10/16 DN150 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 150 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 61 559.50 Заказная позиция
    082X5271R

    Ридан 082X5271R — Компенсатор ZKS PN10 DN200 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 200 10 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 82 282.50 Заказная позиция
    082X5272R

    Ридан 082X5272R — Компенсатор ZKS PN10 DN250 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 250 10 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 103 858.80 Заказная позиция
    082X5273R

    Ридан 082X5273R — Компенсатор ZKS PN10 DN300 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 300 10 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 117 877.30 Заказная позиция
    082X5274R

    Ридан 082X5274R — Компенсатор ZKS PN16 DN200 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 200 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 92 644.00 Заказная позиция
    082X5275R

    Ридан 082X5275R — Компенсатор ZKS PN16 DN250 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 250 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 121 168.60 Заказная позиция
    082X5276R

    Ридан 082X5276R — Компенсатор ZKS PN16 DN300 фланцевый; нержавеющая сталь AISI304 (CF8)

    		 300 16 от -40 до +300 от -40 до +70 Фланцевое
    ₽ 164 443.10 Заказная позиция
