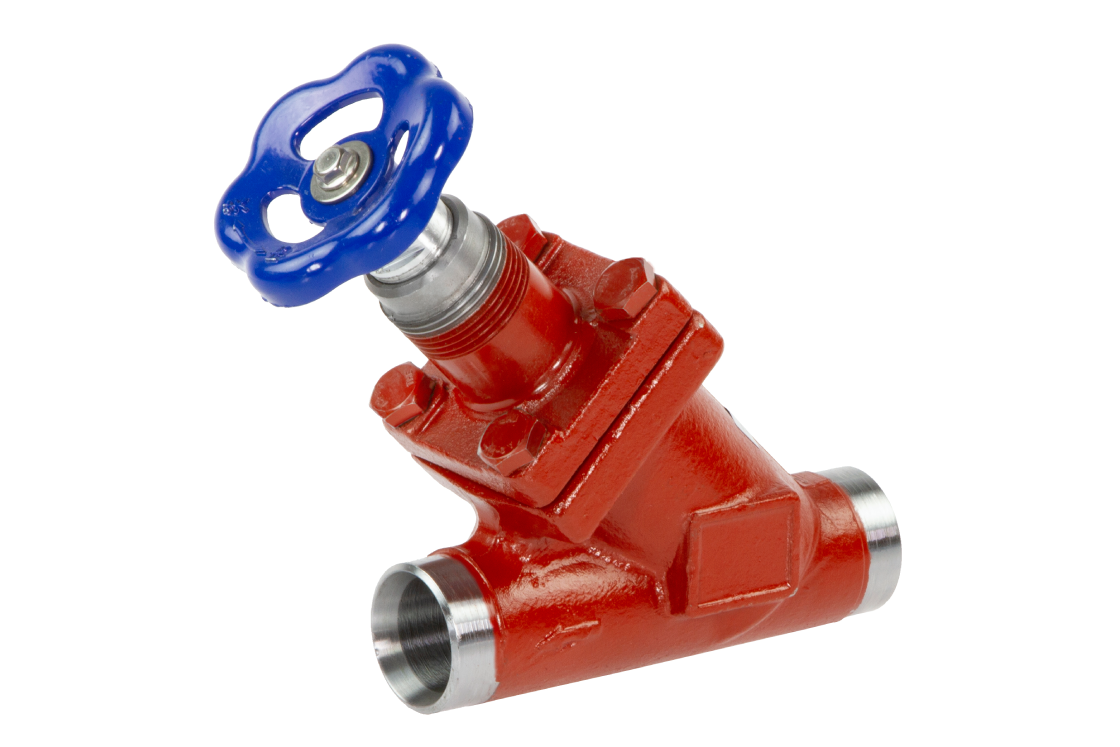

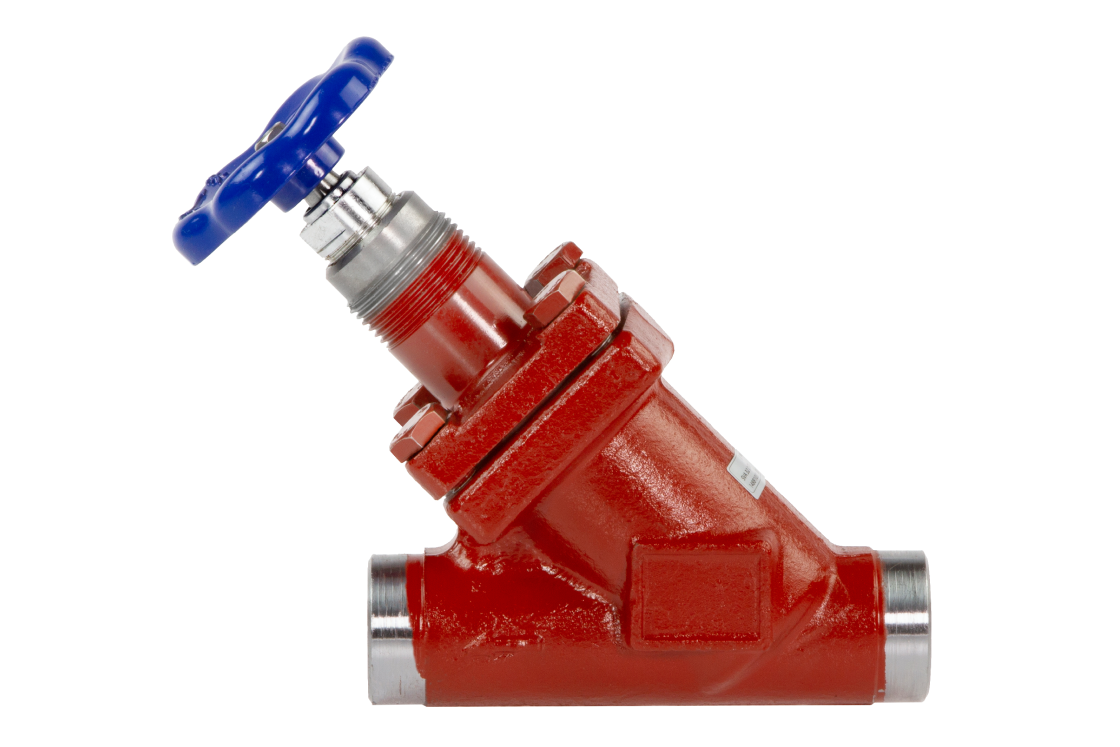

Ридан 148B1032R — Прямой запорный клапан SVA, тип присоединения — 32 D (1 1/4"), PN 52, номинальный диаметр — 32 мм
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Максимальное рабочее давление (PN), бар изб.
- 52
- Температура рабочей среды, °С
- -60 … +120
- Тип присоединения
- 32 D (1 1/4") - под сварку встык, EN 10220
- Пропускная способность Kvs, м³/ч
- ~29,8
- Номинальный диаметр (DN), мм
- 32
Обзор
Обзор- Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
- Типоразмер: DN 15 - DN 350

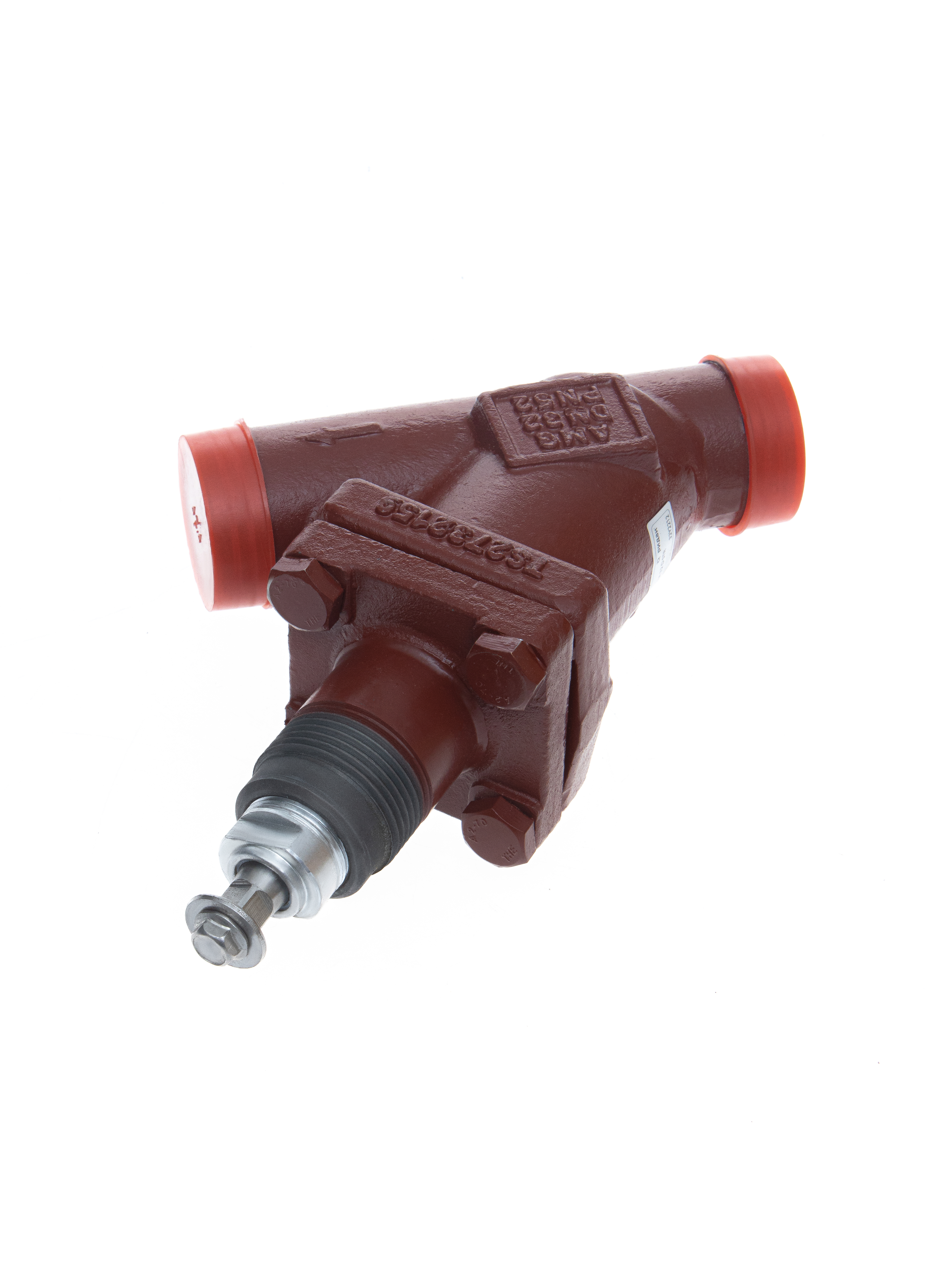

- Управление с помощью маховика или колпачка
- Шток, сальник и болты из нержавеющей стали
- Графитовое покрытие облегчает перемещение штока по резьбе
- Тефлоновое посадочное седло обеспечивает повышенную герметичность клапана в закрытом положении
- Малый шаг резьбы препятствует «игре конуса» в закрытом положении
- Подшипник конуса предотвращает износ посадочного седла при открытии и закрытии клапана
- Сальник оснащен защитным кольцом, препятствующим проникновению грязи и льда внутрь клапана.
Основные параметры:
Документы
Все документыВопросы по товару
1. Тип уплотнения штока - сальниковое или сильфонное? 2. нет возможности установить привод?
Посмотреть ответSVA-15 запчасти к насосу WITT HRP8050 E41.1 art.2162.000200 - кольцо подшипника и подшипник E42.1 art.2162.000202 - кольцо подшипника и дитанционная шайба E30 art.2162.000125 - комплект прокладок Вставка для FIA 150 (250 μ)148H3142
Посмотреть ответ- ØD1, мм
- 50
- ØD2, мм
- 80
- Исполнение
- Прямой
- Номинальный диаметр (DN), мм
- 32
- Максимальное рабочее давление (PN), бар изб.
- 52
- Тип присоединения
- 32 D (1 1/4") - под сварку встык, EN 10220
- L, мм
- 155
- Масса, кг
- ~2,5
- Температура рабочей среды, °С
- -60 … +120
- Пропускная способность Kvs, м³/ч
- ~29,8
- B, мм
- 26
- H2, мм
- 200
- Рабочая среда
- ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
- H₁, мм
- 208
- E, мм
- 70
- Наружный / Внутренний диаметры присоединительного штуцера, мм
- 42,4 / 32,6
- Герметичность затвора по ГОСТ 9544
- Класс "А" по ГОСТ 9544-2015
- Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
- Типоразмер: DN 15 - DN 350
- Управление с помощью маховика или колпачка
- Шток, сальник и болты из нержавеющей стали
- Графитовое покрытие облегчает перемещение штока по резьбе
- Тефлоновое посадочное седло обеспечивает повышенную герметичность клапана в закрытом положении
- Малый шаг резьбы препятствует «игре конуса» в закрытом положении
- Подшипник конуса предотвращает износ посадочного седла при открытии и закрытии клапана
- Сальник оснащен защитным кольцом, препятствующим проникновению грязи и льда внутрь клапана.
Основные параметры:
Вопросы о товарах серии
1. Тип уплотнения штока - сальниковое или сильфонное? 2. нет возможности установить привод?
Посмотреть ответSVA-15 запчасти к насосу WITT HRP8050 E41.1 art.2162.000200 - кольцо подшипника и подшипник E42.1 art.2162.000202 - кольцо подшипника и дитанционная шайба E30 art.2162.000125 - комплект прокладок Вставка для FIA 150 (250 μ)148H3142
Посмотреть ответТовары серии
