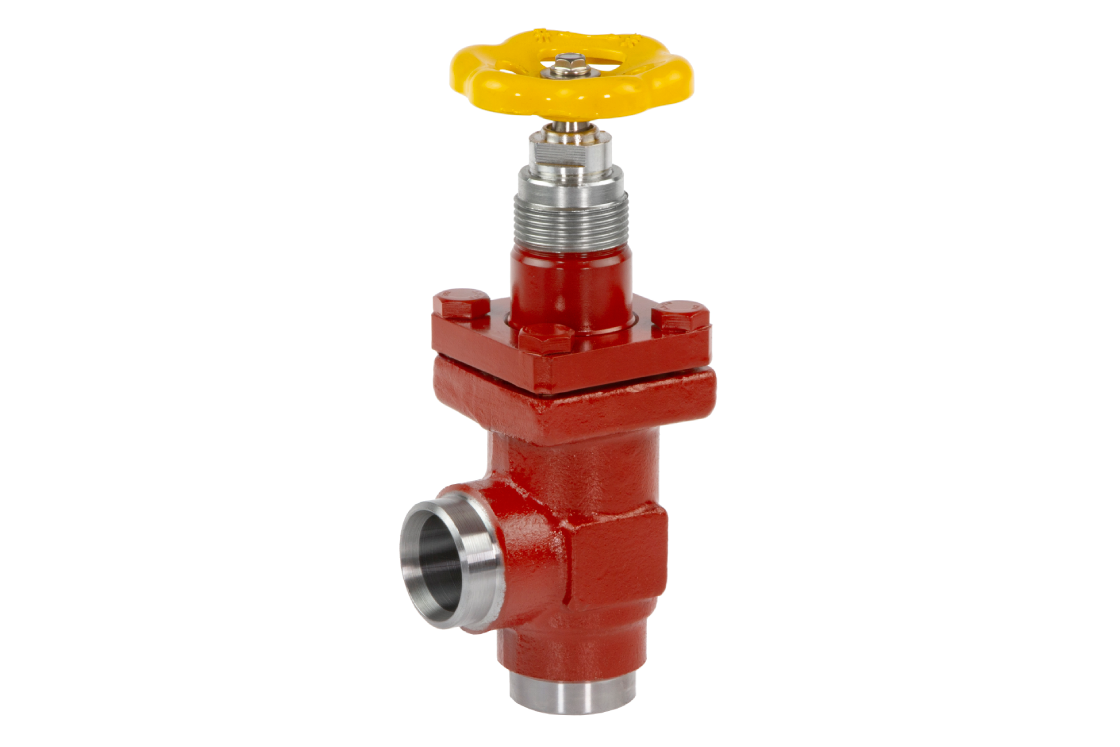

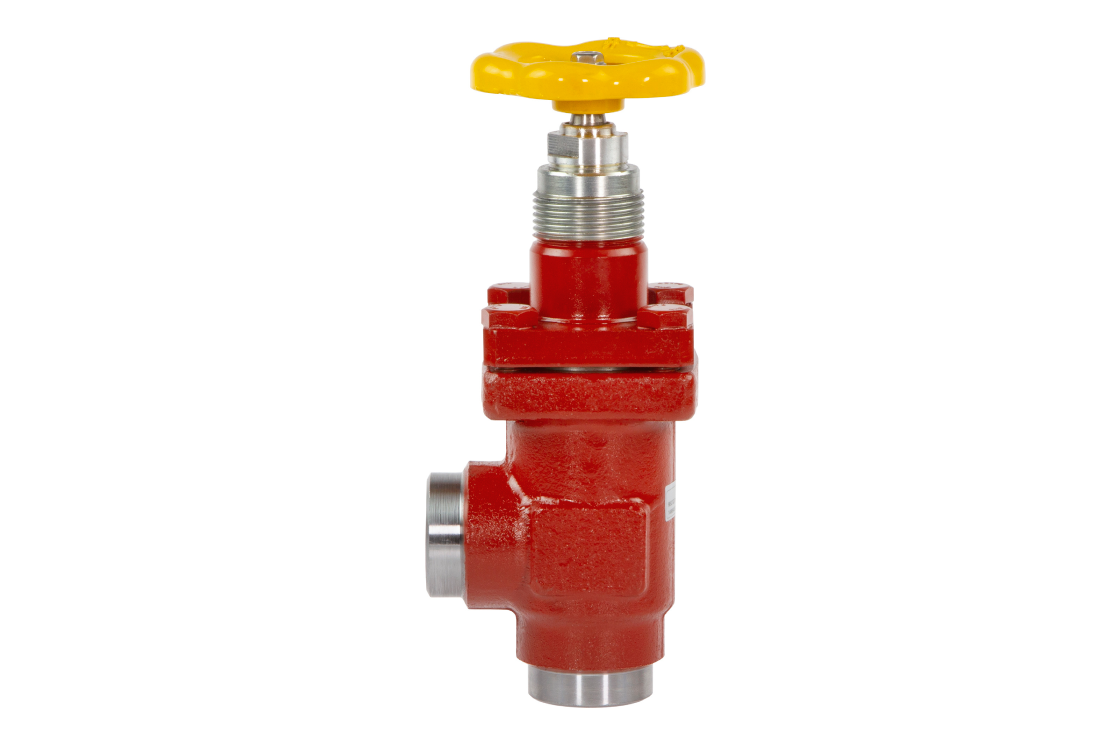

Документация Ридан 148B4015R — Угловой регулирующий клапан REG PN 52, тип присоединения 15 D (1/2") — под сварку встык
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Исполнение
- Угловой
- Максимальное рабочее давление (PN), бар изб.
- 52
- Температура рабочей среды, °С
- -60 … +120
- Тип присоединения
- 15 D (1/2") - под сварку встык, EN 10220
Обзор
Обзор- Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
- Типоразмер: DN 15 - DN 80

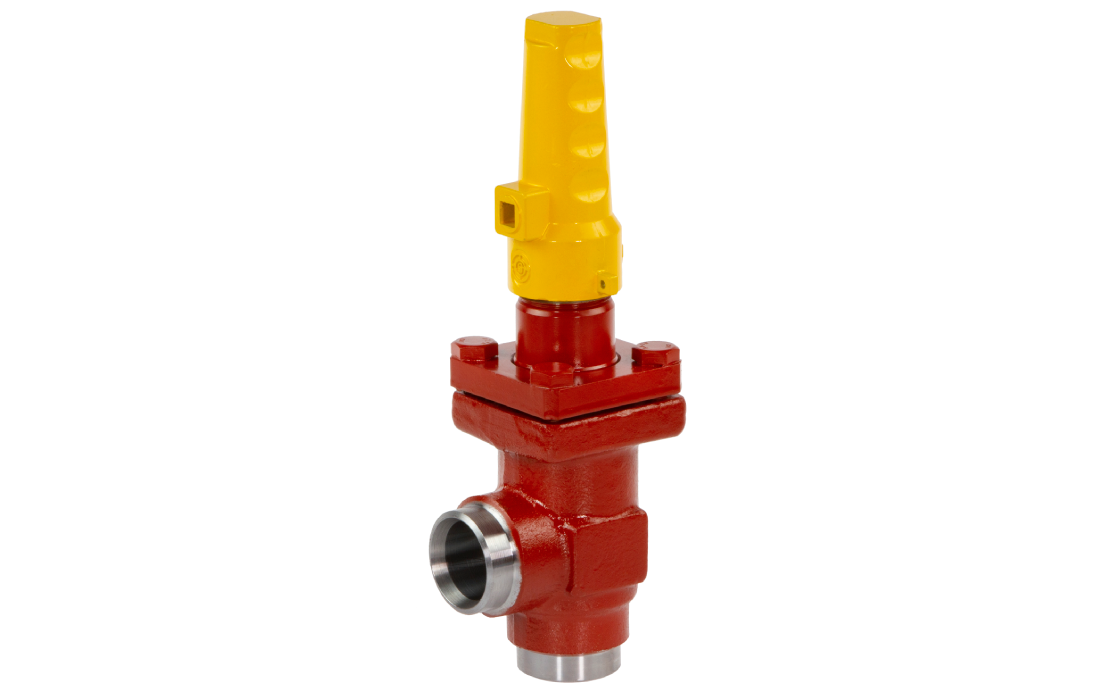

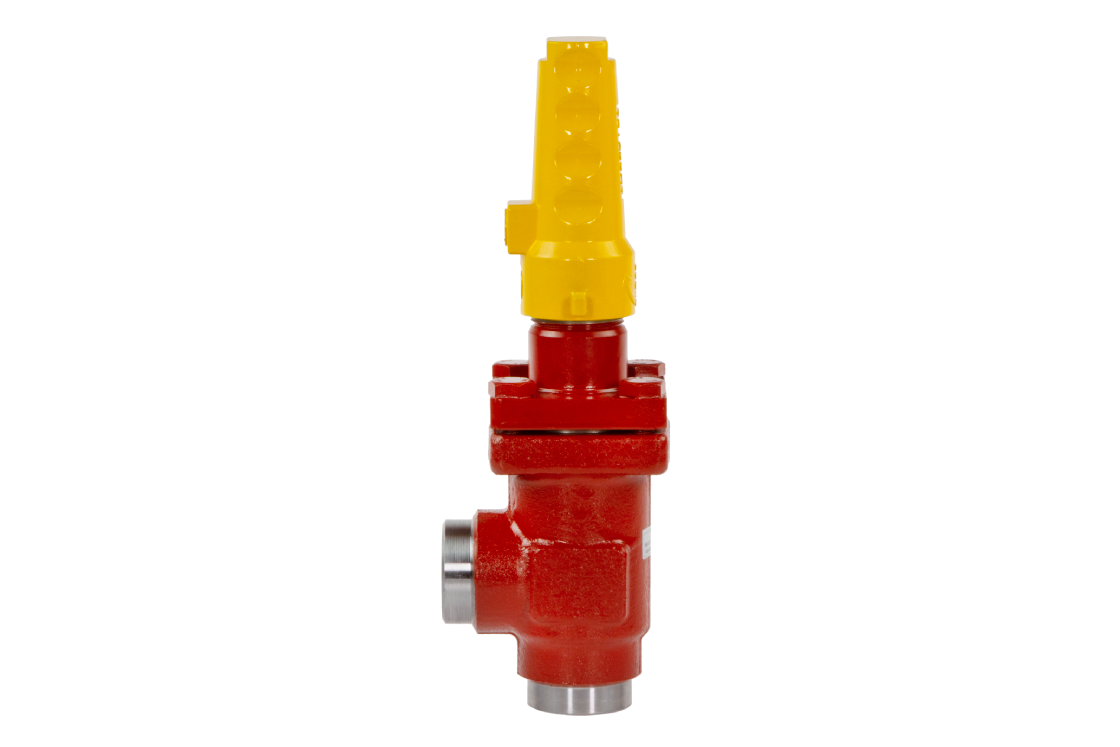

- Управление с помощью маховика или колпачка
- Шток, сальник и болты из нержавеющей стали
- Графитовое покрытие облегчает перемещение штока по резьбе
- Малый шаг резьбы препятствует «игре конуса» в закрытом положении
- Подшипник конуса предотвращает износ посадочного седла при открытии и закрытии клапана
- Сальник оснащен защитным кольцом, препятствующим проникновению грязи и льда внутрь клапана.
Основные параметры:
Документы
Все документы- ØD1, мм
- 38
- ØD2, мм
- 60
- Исполнение
- Угловой
- Номинальный диаметр (DN), мм
- 15
- Максимальное рабочее давление (PN), бар изб.
- 52
- Тип присоединения
- 15 D (1/2") - под сварку встык, EN 10220
- Масса, кг
- ~1,2
- Температура рабочей среды, °С
- -60 … +120
- B, мм
- 45
- H2, мм
- 178
- Рабочая среда
- ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
- H₁, мм
- 190
- E, мм
- 60
- Наружный / Внутренний диаметры присоединительного штуцера, мм
- 13,9 / 21,3
- Герметичность затвора по ГОСТ 9544
- Класс "А" по ГОСТ 9544-2015
- Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
- Типоразмер: DN 15 - DN 80
- Управление с помощью маховика или колпачка
- Шток, сальник и болты из нержавеющей стали
- Графитовое покрытие облегчает перемещение штока по резьбе
- Малый шаг резьбы препятствует «игре конуса» в закрытом положении
- Подшипник конуса предотвращает износ посадочного седла при открытии и закрытии клапана
- Сальник оснащен защитным кольцом, препятствующим проникновению грязи и льда внутрь клапана.
Основные параметры:
Товары серии
Название и артикул | Исполнение | Максимальное рабочее давление (PN), бар изб. | Температура рабочей среды, °С | Тип присоединения | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 148B3015R — Прямой регулирующий клапан REG PN 52, тип присоединения 15 D (1/2") — под сварку встык | Прямой | 52 | -60 … +120 | 15 D (1/2") - под сварку встык, EN 10220 | ||||
₽ 5 733.83 Заказная позиция | ||||||||
Ридан 148B4015R — Угловой регулирующий клапан REG PN 52, тип присоединения 15 D (1/2") — под сварку встык | Угловой | 52 | -60 … +120 | 15 D (1/2") - под сварку встык, EN 10220 | ||||
₽ 5 733.83 Заказная позиция | ||||||||
Ридан 148B3020R — Прямой регулирующий клапан REG PN 52, тип присоединения 20 D (3/4") — под сварку встык | Прямой | 52 | -60 … +120 | 20 D (3/4") - под сварку встык, EN 10220 | ||||
₽ 6 552.95 Заказная позиция | ||||||||
Ридан 148B4020R — Угловой регулирующий клапан REG PN 52, тип присоединения 20 D (3/4") — под сварку встык | Угловой | 52 | -60 … +120 | 20 D (3/4") - под сварку встык, EN 10220 | ||||
₽ 6 552.95 Заказная позиция | ||||||||
Ридан 148B3025R — Прямой регулирующий клапан REG PN 52, тип присоединения 25 D (1") — под сварку встык | Прямой | 52 | -60 … +120 | 25 D (1") - под сварку встык, EN 10220 | ||||
₽ 7 372.07 Заказная позиция | ||||||||
Ридан 148B4025R — Угловой регулирующий клапан REG PN 52, тип присоединения 25 D (1") — под сварку встык | Угловой | 52 | -60 … +120 | 25 D (1") - под сварку встык, EN 10220 | ||||
₽ 7 372.07 Заказная позиция | ||||||||
Ридан 148B3032R — Прямой регулирующий клапан REG PN 52, тип присоединения 32 D (1 1/4") — под сварку встык | Прямой | 52 | -60 … +120 | 32 D (1 1/4") - под сварку встык, EN 10220 | ||||
₽ 9 727.03 Заказная позиция | ||||||||
Ридан 148B4032R — Угловой регулирующий клапан REG PN 52, тип присоединения 32 D (1 1/4") — под сварку встык | Угловой | 52 | -60 … +120 | 32 D (1 1/4") - под сварку встык, EN 10220 | ||||
₽ 9 727.03 Заказная позиция | ||||||||
Ридан 148B3040R — Прямой регулирующий клапан REG PN 52, тип присоединения 40 D (1 1/2") — под сварку встык | Прямой | 52 | -60 … +120 | 40 D (1 1/2") - под сварку встык, EN 10220 | ||||
₽ 12 798.73 Заказная позиция | ||||||||
Ридан 148B4040R — Угловой регулирующий клапан REG PN 52, тип присоединения 40 D (1 1/2") — под сварку встык | Угловой | 52 | -60 … +120 | 40 D (1 1/2") - под сварку встык, EN 10220 | ||||
₽ 12 798.73 Заказная позиция | ||||||||
Ридан 148B3050R — Прямой регулирующий клапан REG PN 52, тип присоединения 50 D (2") — под сварку встык | Прямой | 52 | -60 … +120 | 50 D (2") - под сварку встык, EN 10220 | ||||
₽ 15 563.25 Заказная позиция | ||||||||
Ридан 148B4050R — Угловой регулирующий клапан REG PN 52, тип присоединения 50 D (2") — под сварку встык | Угловой | 52 | -60 … +120 | 50 D (2") - под сварку встык, EN 10220 | ||||
₽ 15 563.25 Заказная позиция | ||||||||
Ридан 148B3065R — Прямой регулирующий клапан REG PN 52, тип присоединения 65 D (2 1/2") — под сварку встык | Прямой | 52 | -60 … +120 | 65 D (2 1/2") - под сварку встык, EN 65265 | ||||
₽ 22 013.81 Заказная позиция | ||||||||
Ридан 148B4065R — Угловой регулирующий клапан REG PN 52, тип присоединения 65 D (2 1/2") — под сварку встык | Угловой | 52 | -60 … +120 | 65 D (2 1/2") - под сварку встык, EN 65265 | ||||
₽ 22 013.81 Заказная позиция | ||||||||
Ридан 148B3080R — Прямой регулирующий клапан REG PN 52, тип присоединения 80 D (3") — под сварку встык | Прямой | 52 | -60 … +120 | 80 D (3") - под сварку встык, EN 10220 | ||||
₽ 25 597.45 Заказная позиция | ||||||||
Ридан 148B4080R — Угловой регулирующий клапан REG PN 52, тип присоединения 80 D (3") — под сварку встык | Угловой | 52 | -60 … +120 | 80 D (3") - под сварку встык, EN 10220 | ||||
₽ 25 597.45 Заказная позиция | ||||||||
Ридан 148B5100R — Прямой обратный клапан CHV PN 52, тип присоединения 100 D (4") — под сварку встык | Прямой | 52 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | ||||
₽ 47 099.31 Заказная позиция | ||||||||
