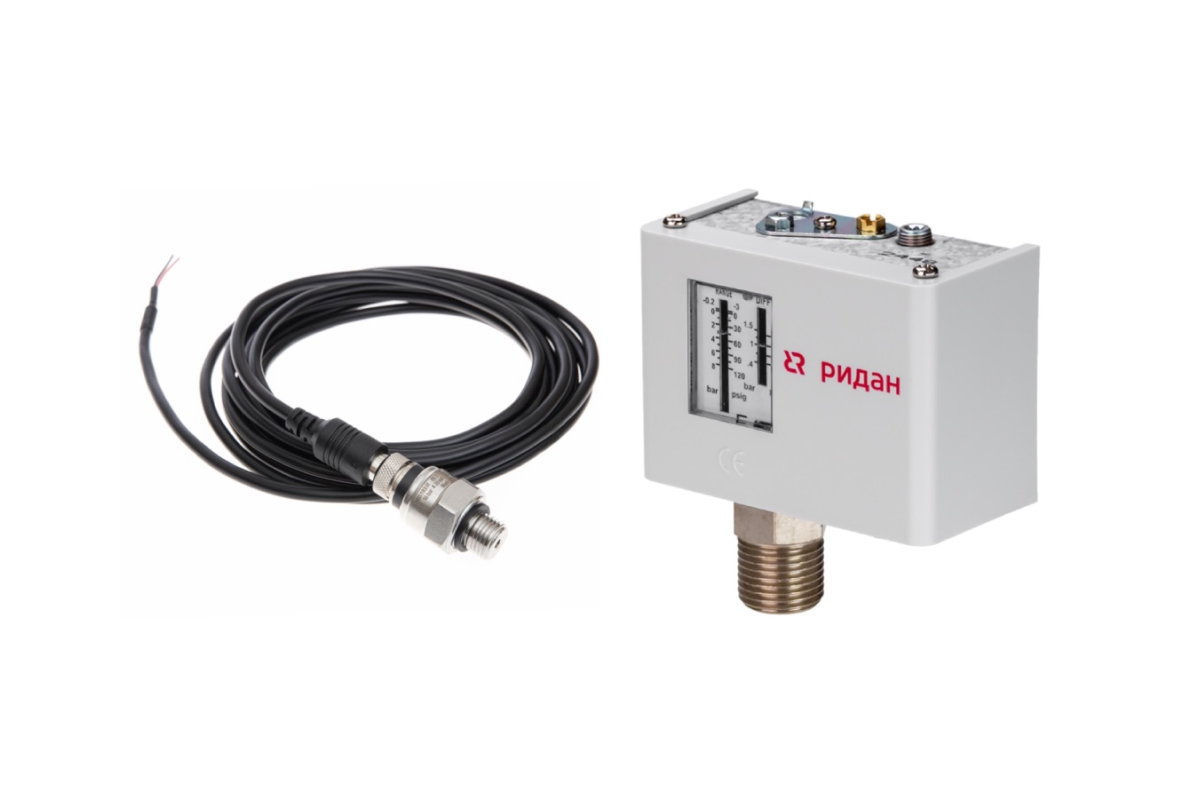

Ридан 333U3516R — Комплект КИПиА для насосной станции: реле давления KPI35R G 1/4 и преобразователь давления MBS1900R 0-16 бар
₽ 6 509.00
Цена без НДС Заказная позиция
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ¼
- Диапазон измерения давления датчика, бар
- 0 — 16
Еще 6
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ¼
- Диапазон измерения давления датчика, бар
- 0 — 16
- Технологическое присоединение датчика
- G ¼
- Выходной сигнал датчика
- 4 - 20 мА
- Электрическое присоединение датчика
- aviation plug с кабелем 4 м
Обзор
Обзор- Диапазон измерения: -0,2..7,5 бар;
- Дифференциал: 0,7-4 бар;
- Технологические присоединение: G 1/4;
- Температура рабочей среды: -20..+120°С;
- Максимальное рабочее давление: 17 бар;
- Класс защиты: IP30 (IP 44 при соблюдении условий для IP30 и установке верхней крышки);
- Допустимая электрическая нагрузка на контактную систему: 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC.
- Диапазон измерения давления: 0-16 бар;
- Выходной сигнал: 4-20 мА;
- Технологические присоединение: G 1/4;
- Электрическое присоединение: aviation plug с кабелем 4 м;
- Температура рабочей среды: -40..+125°С;
- Пределы допускаемой основной приведенной погрешности: ±1%;
- Напряжение питания: 10-28 В пост.ток;
- Класc защиты IP65.

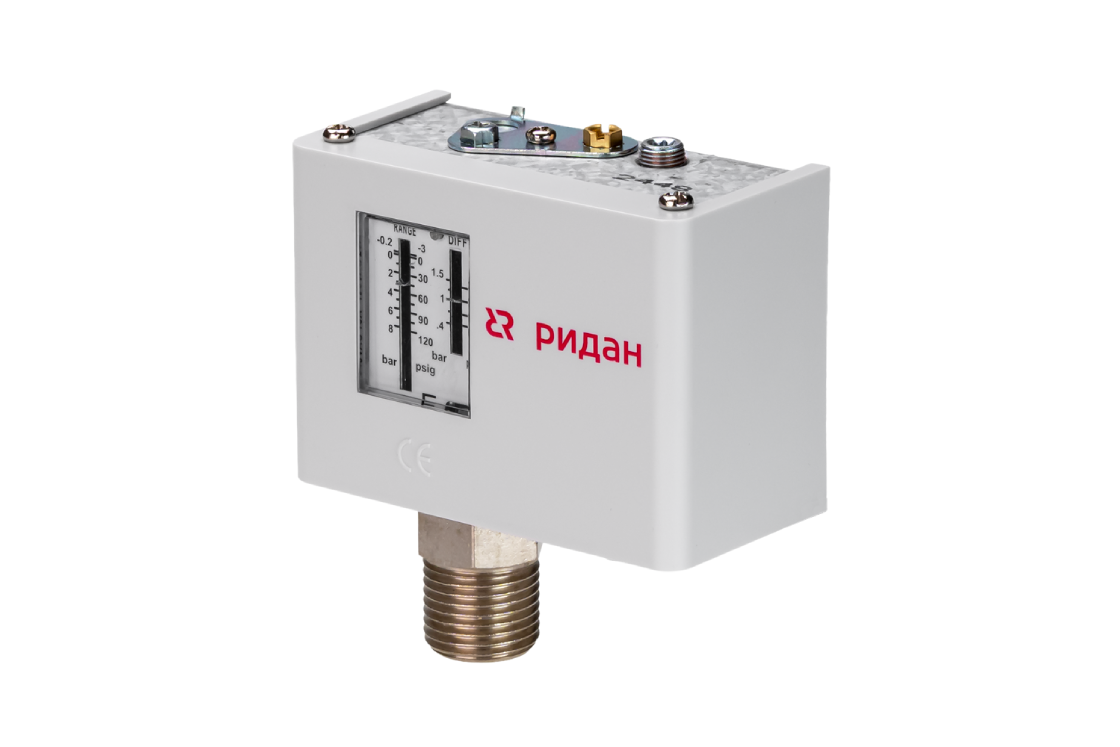

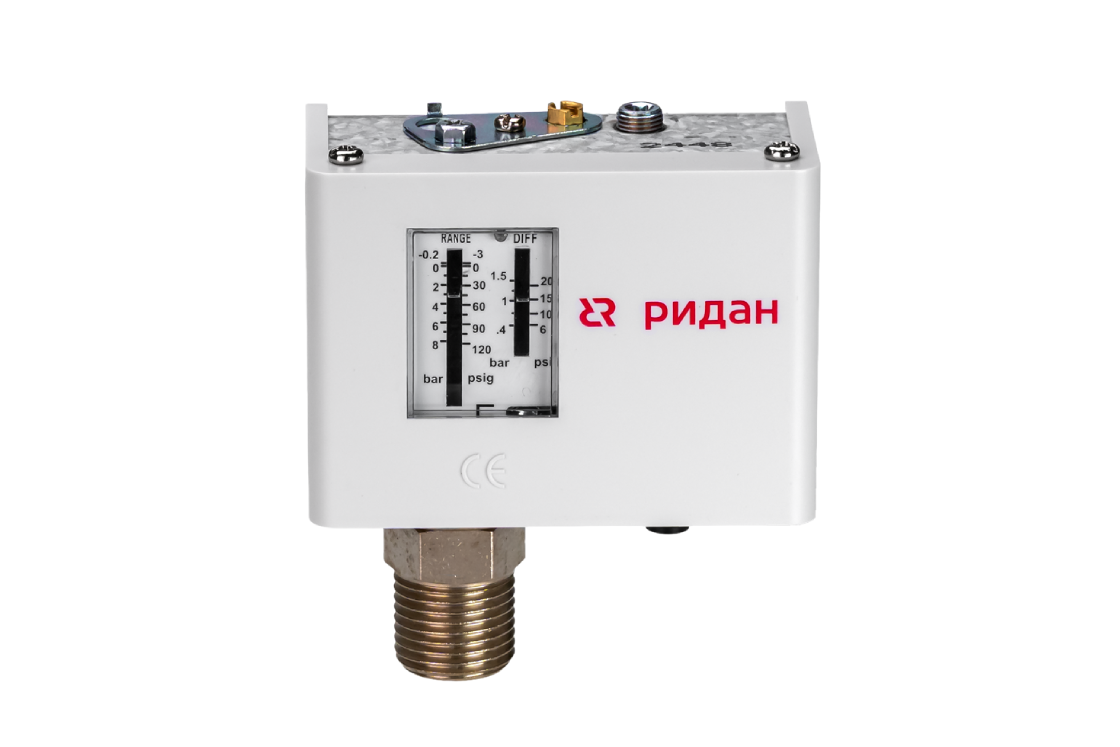

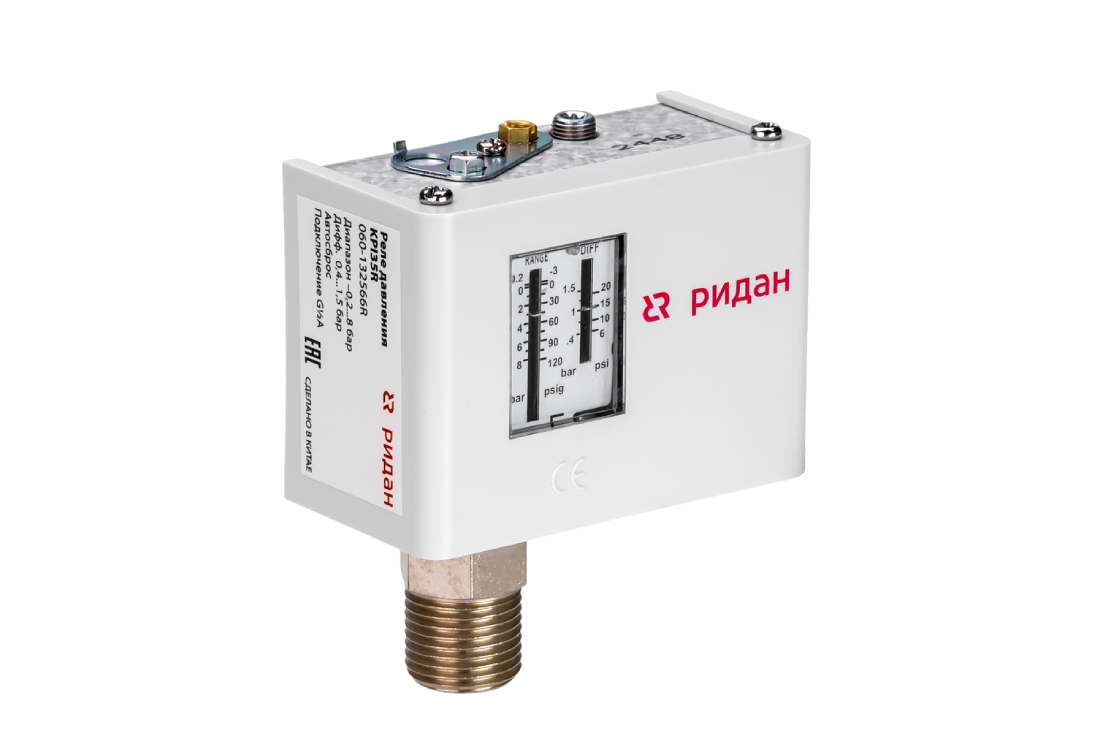

Основные технические характеристики реле давления KPI35R:

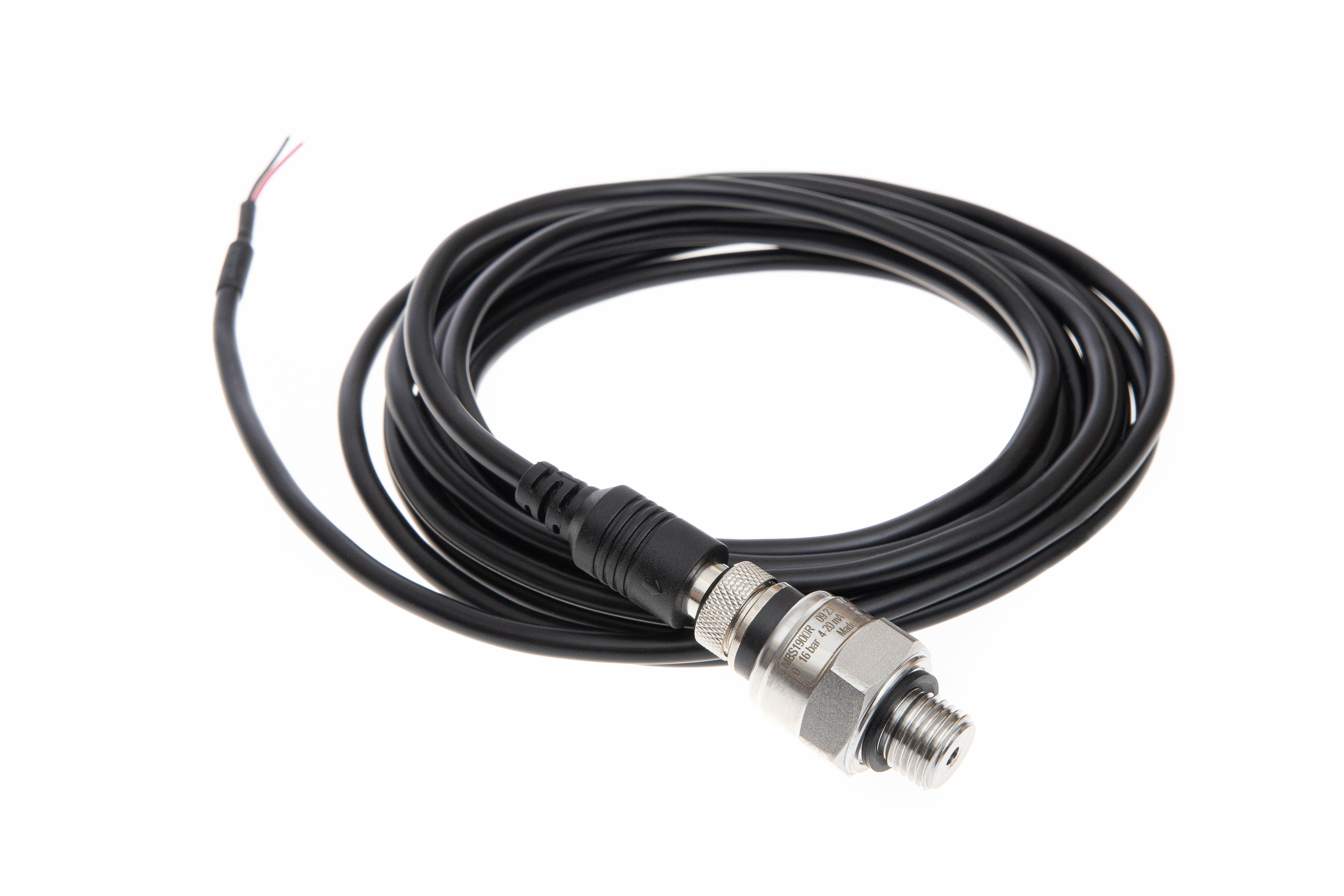

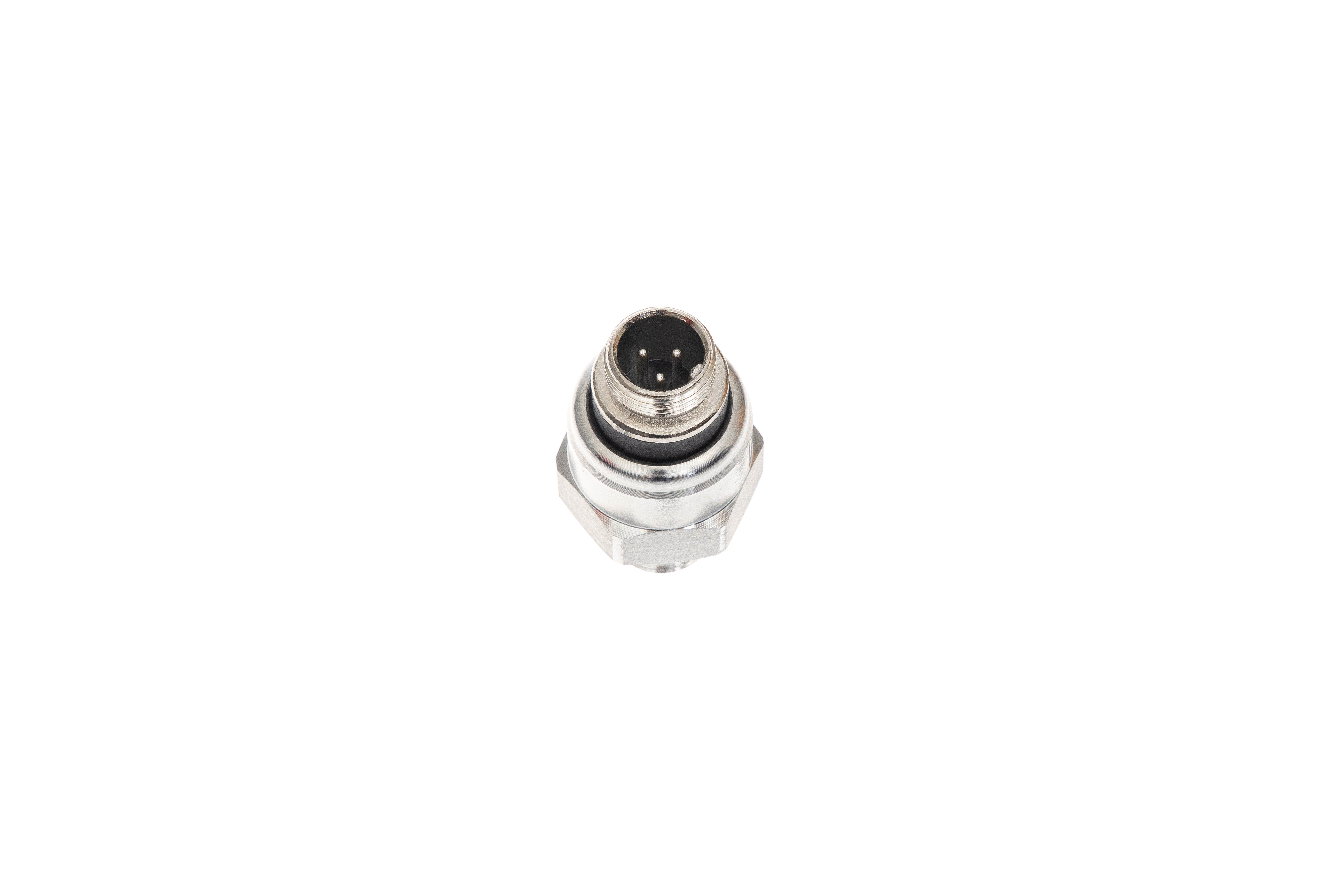

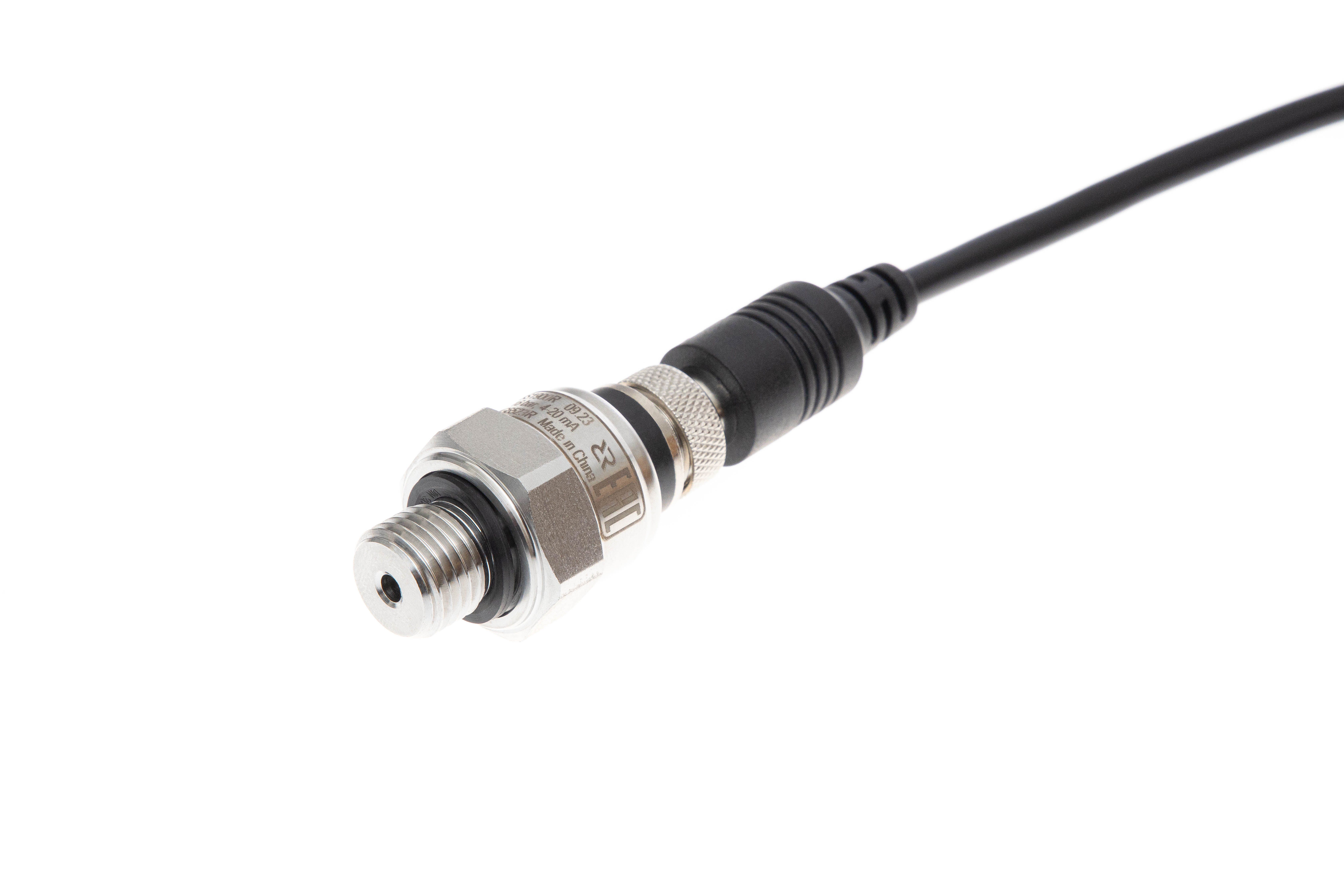

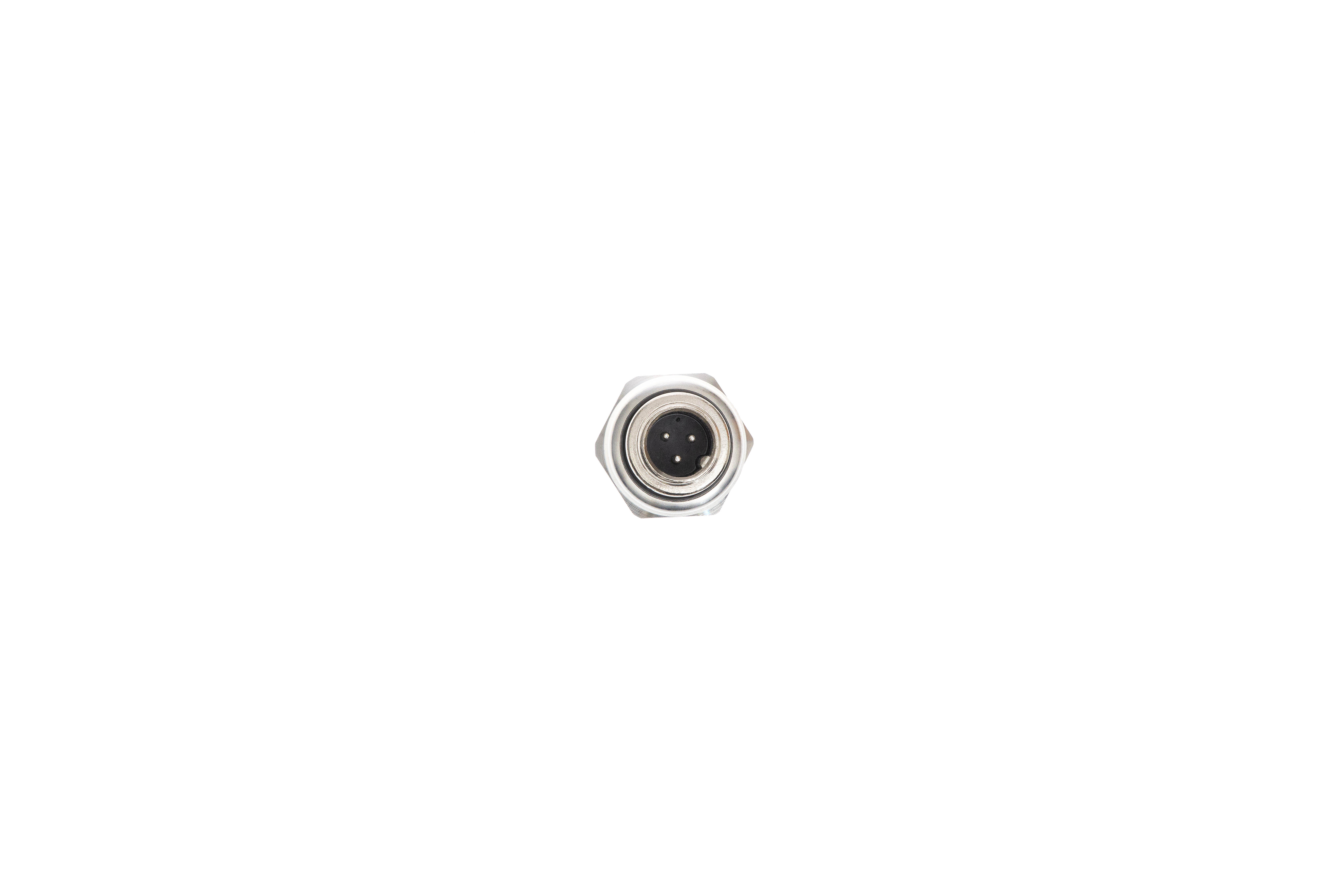

Основные технические характеристики преобразователя давления MBS1900R:
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Письмо о замене
Письмо о замене
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Сухой перикидной контакт типа
- SPDT
- Сброс
- Автоматический
- Напряжение питания постоянного тока, В
- 24
- Комплект поставки
- Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
- Масса (приблизительно), кг
- 0,25
- Диапазон рабочих температур, °C
- от -40 до 125
- Максимальная допустимая электрическая нагрузка на контактную группу
- 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
- Масса нетто, кг
- 0,3
- Класс защиты
- IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
- Максимальное рабочее давление PB, бар
- 17
- Дифференциал, бар
- 0,7 – 4
- Температура окружающей среды, °С
- -40°C … +65°C (на короткий период до +80°C)
- Корпус
- нержавеющая сталь AISI 304
- Диапазон измерения давления, бар
- 0-16
- Диапазон настройки уставки, бар
- -0.2 – 7,5
- Выходной сигнал, мА
- 4 - 20 мА
- Технологическое присоединение
- G ¼
- Технологическое присоединение
- G 1/4
- Температура рабочей среды, °С
- -20°C … +120°C
- Электрическое присоединение
- aviation plug с кабелем 4 м
- Рабочая среда
- Газы и жидкости
- Давление разрыва, бар
- >3-кратный диапазон измерений
- Кабельный ввод
- Уплотняемый ввод для кабелей диаметром 6 - 14 мм
- Тип измеряемого давления
- Избыточное
- Пределы допускаемой основной приведенной погрешности
- ±1 % диапазона измерений
- Дополнительная погрешность на изменение температуры окружающего воздуха
- ± 0,15 % диапазона измерений/10°C
- Предельное давление перегрузки
- 2-кратный диапазон измерений
- Материал частей, контактирующих со средой
- Керамика Al2O3 (96 %)
- Тип чувствительного элемента датчика
- Сильфон
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ¼
- Диапазон измерения давления датчика, бар
- 0 — 16
- Технологическое присоединение датчика
- G ¼
- Выходной сигнал датчика
- 4 - 20 мА
- Электрическое присоединение датчика
- aviation plug с кабелем 4 м
