Теплообменник НН№21 ДУ 100 106-178 пластин 1,6 МПа

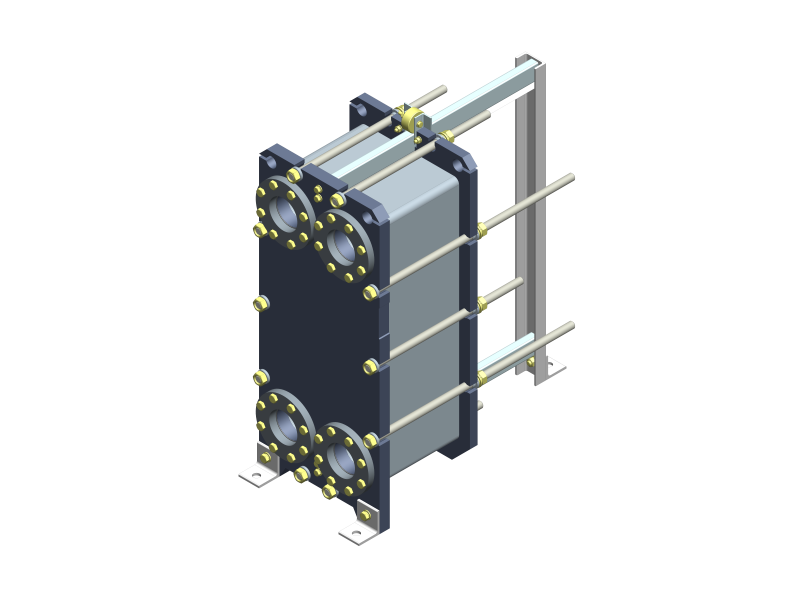

Теплообменник Ридан НН№21 (рама №3) — разборный пластинчатый аппарат с диаметром присоединения Ду 100 мм. Данная модификация сочетает высокое рабочее давление 1,6 МПа с большой площадью теплообмена для решения сложных инженерных задач.
от ₽ 471 175.00
Цена без НДС Заказная позиция
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

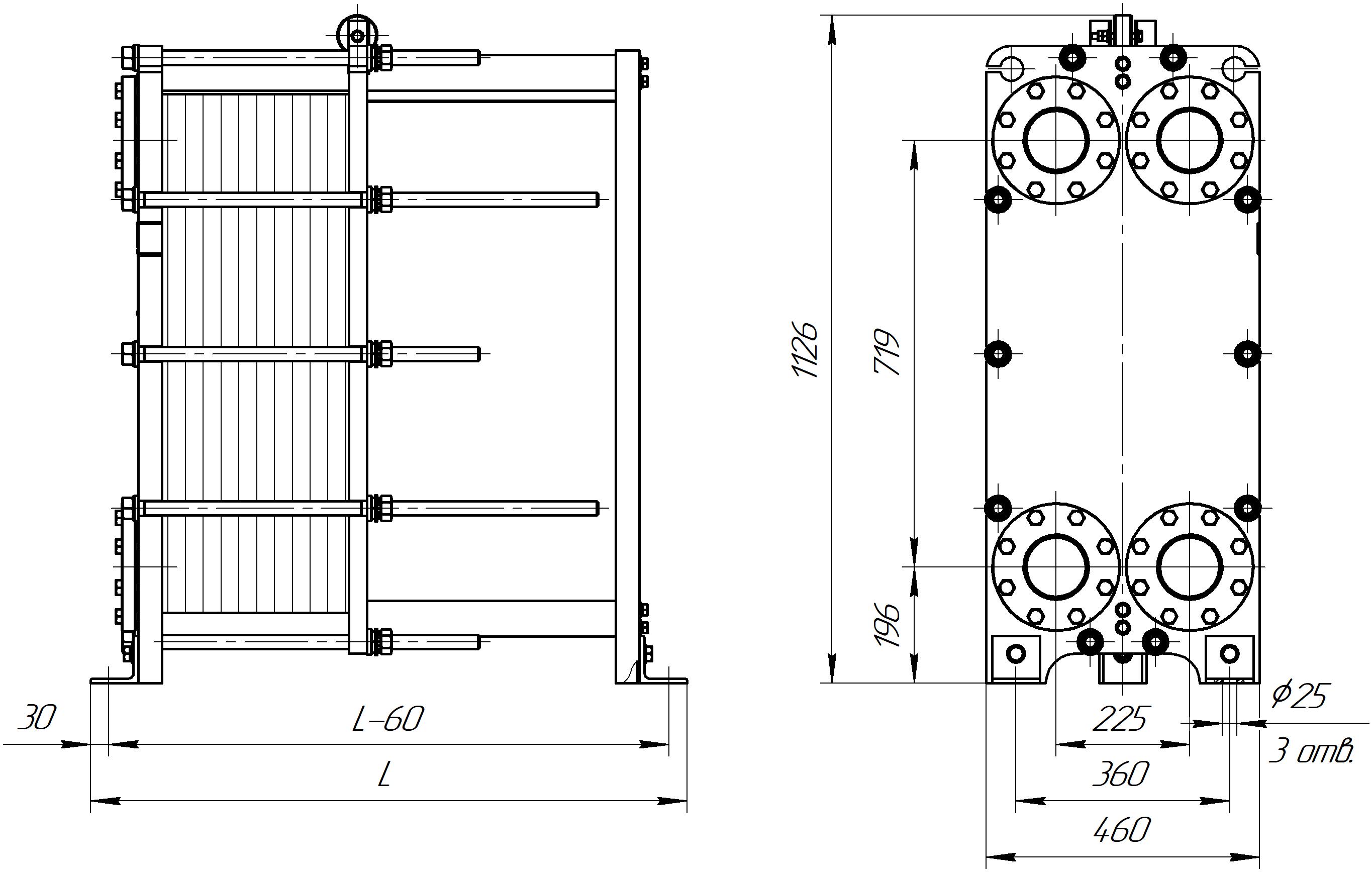

- Габаритные размеры (ШхВхГ), мм
- 460х1126х1405
- Макс. масса, кг
- 630
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется расширенным пакетом пластин — от 106 до 178 штук. Эффективная площадь теплообмена достигает 49,28 м², что делает модель подходящим решением для промышленных и коммунальных объектов.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), обеспечивая точную кастомизацию под технические требования проекта.
- Конструктивные особенности: Прочная рама №3 гарантирует стабильность и долговечность работы при максимальной загрузке пластинами.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Тип SonderLock: Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 460х1126х1405
- Макс. масса, кг
- 630
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 10
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат комплектуется расширенным пакетом пластин — от 106 до 178 штук. Эффективная площадь теплообмена достигает 49,28 м², что делает модель подходящим решением для промышленных и коммунальных объектов.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), обеспечивая точную кастомизацию под технические требования проекта.
- Конструктивные особенности: Прочная рама №3 гарантирует стабильность и долговечность работы при максимальной загрузке пластинами.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Тип SonderLock: Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Комплектация теплоизоляцией для снижения тепловых потерь.
