ECL-3R 361 Быстрый старт
Программируемые логические контроллеры серии ECL-3R разработаны для автоматизации систем централизованного теплоснабжения. ECL-3R A361 представляет собой конфигурируемый контроллер, который позволяет пользователю настроить схему приложения под свои индивидуальные потребности в рамках поддерживаемого функционала регулирования двухзонного отопления с индивидуальным контролем подпиток. Настройка и просмотр текущих значений параметров осуществляются через дисплей контроллера при помощи 6-кнопочной клавиатуры. ECL-3R A361 оснащен двумя портами RS-485, которые могут быть использованы для подключения к контроллеру визуальной панели оператора или для интеграции контроллера в систему диспетчеризации по протоколу Modbus RTU. В комплект поставки ECL-3R A361 входят два модуля расширения с твердотельными реле ECL-3R Triac, подключаемые к транзисторным выходам контроллера через прилагаемые кабели.
ECL-3R A361 выполняет следующие функции:
- Управление двумя системами отопления (СО1 и СО2), оснащенными импульсными приводами регулирующих клапанов
- Управление СО – погодозависимое, с расширенными возможностями настройки отопительного графика
- Управление двумя подпитками на основе общей насосной группы с индивидуальными датчиками перепада давления. Датчики/реле давления и клапаны — раздельные на каждом контуре отопления
- Поддержка большого количества преднастроенных датчиков
- Возможность выбора между несколькими режимами работы СО, включая управление температурой подачи по недельному графику в режиме «По расписанию»
- Возможность приоритезации снижения температуры теплоносителя, возвращаемого в тепловую сеть, перед температурой в контуре отопления
- Возможность ограничения температуры в системе отопления по температуре в подающем трубопроводе тепловой сети
- Раздельное включение автоматики контуров
- Автоматическое выравнивание наработок циркуляционных насосов
- Мониторинг и индикация наличия аварий

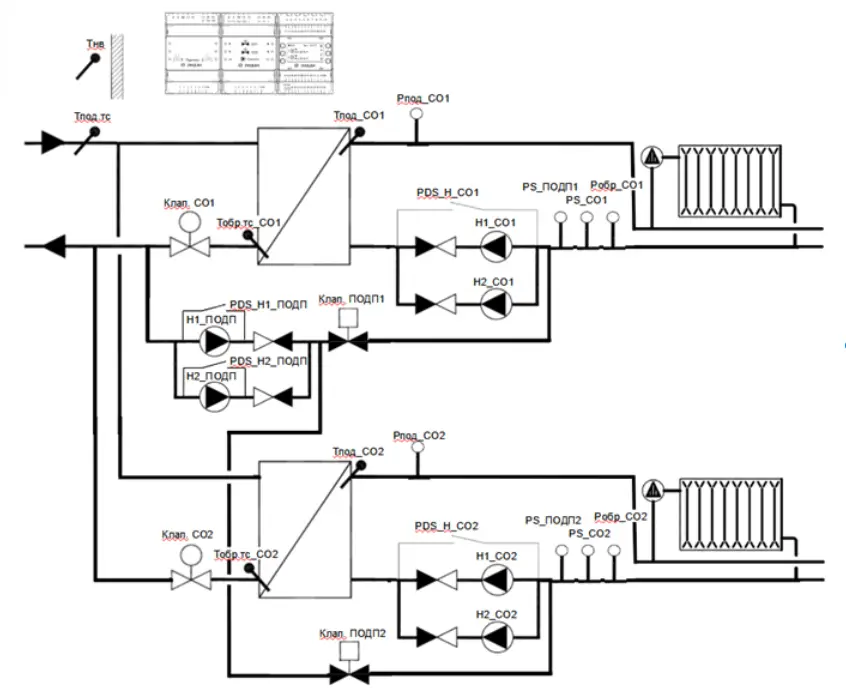

Поддерживаемые устройства:
Тнв: датчик температуры наружного воздуха
Тпод.тс: датчик температуры теплоносителя на входе в тепловой пункт (первичный контур)
Тпод_СО1, Тпод_СО2: датчики температуры теплоносителя на подающем трубопроводе СО1/СО2
Тобр.тс_СО1, Тобр.тс_СО1: датчик температуры обратки СО1/СО2 (первичный контур)
PS_СО1, PS_СО2: реле сухого хода СО1/СО2
Pобр_СО1, Pобр_СО2: датчик давления СО1/СО2 обратка
Pпод_СО 1, Pпод_СО2: датчик давления СО1/СО2 подача
PS_ПОДП1, PS_ПОДП2: реле подпитки СО1/СО2
PDS_Н_СО1, PDS_Н_СО2: реле перепада давления насосы СО1/СО2
PDS_Н1_ПОДП: реле перепада давления насоса 1 подпитки
PDS_Н2_ПОДП: реле перепада давления насоса 2 подпитки
Клап. СО1, Клап. СО2: Привод клапана СО1/СО2
Клап. ПОДП1: Соленоидный клапан подпитки СО1
Клап. ПОДП2: Соленоидный клапан подпитки СО2
Н1_СО1, Н2_СО1: Насосы СО1
Н1_СО2, Н2_СО2: Насосы СО2
Н1_ПОДП, Н2_ПОДП: Насосы подпитки
Для каждого поддерживаемого устройства на контроллере и дополнительном модуле выделены определенные преднастроенные входы-выходы:
| IO | Обозначение на схеме | Тип сигнала | Обозначение в контроллере | Описание |
| 2 | Н1_СО1 | э/м реле | Включить H1 СО1 | Сигнал на запуск насоса 1 СО1 |
| 4 | Н2_СО1 | (220В 3А) | Включить H2 СО1 | Сигнал на запуск насоса 2 СО1 |
| 6 | Н1_СО2 | Включить H1 СО2 | Сигнал на запуск насоса 1 СО2 | |
| 8 | Н2_СО2 | Включить H2 СО2 | Сигнал на запуск насоса 2 СО2 | |
| 10 | Общая авария | Общая авария | Общая авария | |
| 11 | Рпод_СО1 | 4-20мА | Давление подачи СО1 | Давление подачи СО1 |
| 12 | Робр_СО1 | Давление обратки СО1 | Давление обратки СО1 | |
| 13 | Рпод_СО2 | Давление подачи СО2 | Давление подачи СО2 | |
| 14 | Робр_СО2 | Давление обратки СО2 | Давление обратки СО2 | |
| 15 | PDS_Н1_ПОДП | DI 24В пост. тока | Перепад Н1_ПОДП | Перепад давления на Н1 ПОДП |
| 16 | PDS_Н2_ПОДП | (30В макс) | Перепад Н2_ПОДП | Перепад давления на Н2 ПОДП |
| 17 | PS_СО1 | DI 0В | Наличие воды Н_СО1 | Наличие воды на входе насосов СО1 |
| 18 | PDS_Н_СО1 | Перепад давления Н_СО1 | Перепад давления на насосах СО1 | |
| 19 | PS_СО2 | Наличие воды Н_СО2 | Наличие воды на входе насосов СО2 | |
| 20 | PDS_Н_СО2 | Перепад давления Н_СО2 | Перепад давления на насосах СО2 | |
| 21 | PS_ПОДП1 | Включить подпитку СО1 | Требование на включение ПОДП СО1 | |
| 22 | PS_ПОДП2 | Включить подпитку СО2 | Требование на включение ПОДП СО2 | |
| 23 | Тнв | Pt1000 | Темп. наружного воздуха | Температура наружного воздуха |
| 24 | Тпод_СО1 | Темп. подачи СО1 | Температура подачи СО1 | |
| 25 | Тпод_СО2 | Темп. подачи СО2 | Температура подачи СО2 | |
| 26 | Тпод.тс | Темп. подачи теплосети | Температура подачи теплосети | |
| 27 | Тобр.тс_СО1 | Темп. обр.тс_СО1 | Температура обратки тс после ТО СО1 | |
| 28 | Тобр.тс_СО2 | Темп.обр.тс_СО2 | Температура обратки тс после ТО СО2 | |
| 29 | Н1_ПОДП | DO | Включить насос 1 ПОДП | Сигнал на включение насоса 1 ПОДП |
| 30 | Н2_ПОДП | на ECL-3R Triac | Включить насос 2 ПОДП | Сигнал на включение насоса 2 ПОДП |
| 31 | Клап_СО1+ | (24В 50мА / | Открыть клапан СО1 | Сигнал на открытие клапана СО1 |
| 32 | Клап_СО1- | 220В 2А) | Закрыть клапан СО1 | Сигнал на закрытие клапана СО2 |
| 33 | Клап_СО2+ | Открыть клапан СО2 | Сигнал на открытие клапана СО2 | |
| 34 | Клап_СО2- | Закрыть клапан СО2 | Сигнал на закрытие клапана СО2 | |
| 35 | Клап. ПОДП1 | Открыть клапан ПОДП1 | Сигнал на открытие клапана ПОДП1 | |
| 36 | Клап. ПОДП2 | Открыть клапан ПОДП2 | Сигнал на открытие клапана ПОДП2 | |
| 37 | - | - | - | - |
| 38 | - | - | - | - |

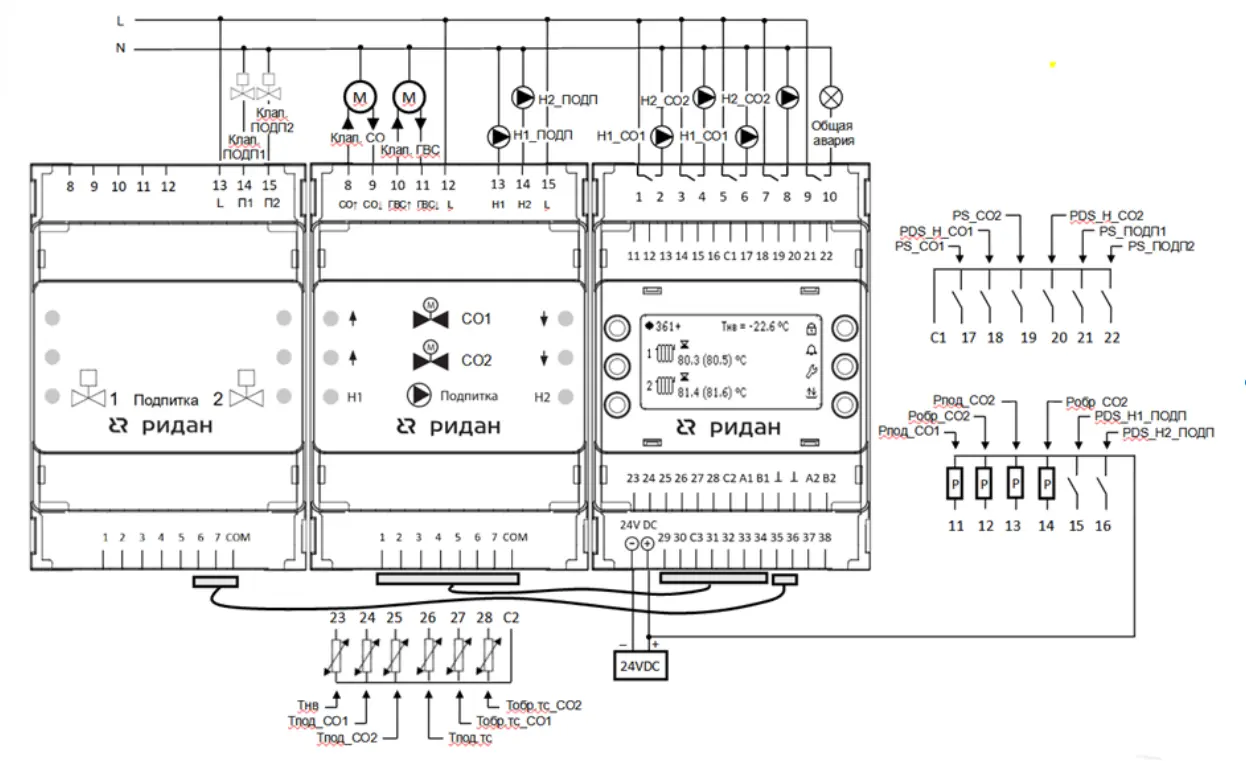

Входы/выходы ECL-3R A361 преднастроены на определенные типы сигналов – Pt1000 для датчиков температуры и 4-20мА для датчиков давления. Часть дискретных входов является беспотенциальными (17-22), часть требует включения в цепь источника напряжения 24В пост. тока (15-16). Выходы 1-10 представлены пятью электромагнитными реле 220В/3А. Выходы 29-36 – транзисторные (24В/50мА) – для их коммутации на высоковольтные цепи предусмотрены комплектные модули ECL-3R Triac с твердотельными выходами 220В/2А. Электрическая схема рекомендуемого подключения датчиков и исполнительных устройств к контроллеру с модулем расширения приводится ниже:
