Двухступенчатая схема ГВС: принцип работы, преимущества и расчет нагрузок
В современных системах горячего водоснабжения (ГВС) особое место занимает двухступенчатая схема подключения, позволяющая значительно повысить энергоэффективность и снизить эксплуатационные затраты. Она особенно актуальна для объектов с высокой нагрузкой ГВС: многоэтажных домов, гостиниц, больниц, спортивных комплексов и промышленных предприятий. Предлагаем подробно разобрать, что такое двухступенчатая схема ГВС, как она работает, а также рассмотреть схему движения теплоносителя и воды, соотношение нагрузок отопления и ГВС.
Что такое двухступенчатая схема ГВС?
Двухступенчатая схема ГВС – система подогрева воды, в которой используется два последовательных теплообменника(либо две ступени нагрева).
Первая ступень предварительно подогревает воду за счет обратного теплоносителя из системы отопления, а вторая – доводит температуру до санитарной нормы (обычно 60–65°C).
Основными элементами системы являются:
- Первая ступень (подогреватель): использует тепло обратной линии отопления;
- Вторая ступень (основной нагреватель): работает от подающего трубопровода;
- Циркуляционные насосы: обеспечивают движение воды и теплоносителя;
- Погодозависимое регулирование: поддерживает заданную температуру.
Принцип работы двухступенчатой схемы ГВС

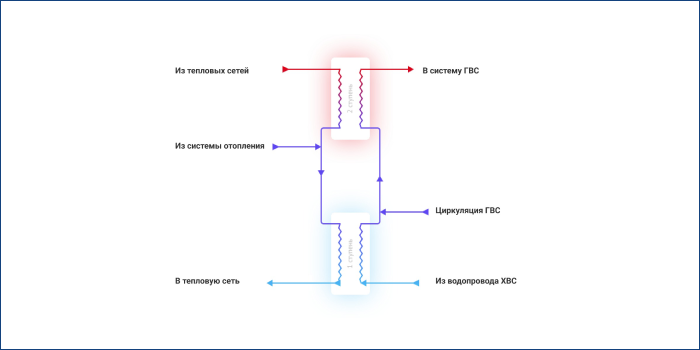

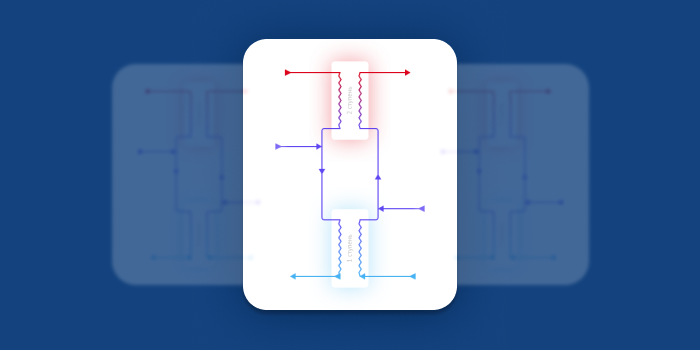

Для того, чтобы понять принцип работы двухступенчатой системы ГВС предлагаем начать с разбора схемы движения теплоносителя и воды:
Первая ступень (экономичный нагрев)
Холодная вода поступает в пластинчатый теплообменник, где нагревается за счет тепла обратного теплоносителя из системы отопления (обычно до 30–45°C).Это позволяет утилизировать остаточное тепло, которое иначе терялось бы в обратном трубопроводе.
Вторая ступень (донагрев до нормы)
Предварительно подогретая вода поступает во второй теплообменник, где нагревается до 60–65°C за счет подающего теплоносителя. На данном этапе используется минимальное количество высокотемпературного теплоносителя, что снижает нагрузку на котел.
Соотношение нагрузок отопления и ГВС
Одним из ключевых преимуществ двухступенчатой схемы является оптимизация энергопотребления за счет разделения нагрузок.
В отопительный сезон основная нагрузка ложится на первую ступень, которая использует тепло обратки, а вторая ступень работает в минимальном режиме, так как вода уже частично нагрета.
В межсезонье, когда отопление отключено, вторая ступень берет на себя основную нагрузку, однако за счет предварительного подогрева в первой ступени экономится до 30–40% энергии.
Пример расчета нагрузок
| Параметр | Одноступенчатая схема | Двухступенчатая схема |
| Расход теплоносителя | 100 % | 60-70% |
| Температура подачи | 70-80%C | 50-60% (1я ступень) |
| Энергопотребление | высокое | на 25-40% ниже |
Основные преимущества двухступенчатой схемы ГВС
Среди основных преимуществ двухступенчатой схемы ГВС выделяют следующие:
- Энергоэффективность и экономия: снижение расхода теплоносителя на 25–40% за счет утилизации тепла обратного теплоносителя, уменьшение нагрузки на котел и сокращение затрат на топливо.
- Стабильность температуры ГВС: благодаря двухступенчатому подогреву исключаются перепады температуры при скачках потребления.
- Увеличение срока службы оборудования: меньшая тепловая нагрузка на теплообменники и котлы, а также снижение риска перегрева и коррозии.
- Гибкость в эксплуатации: возможность работы с разными источниками тепла (котельные, тепловые насосы, солнечные коллекторы),легкая интеграция в существующие системы.
Рекомендации по проектированию и монтажу двухступенчатой схемы ГВС
Для того, чтобы корректно спроектировать и смонтировать двухступку необходимо учесть следующие основные параметры:
- Точный расчет тепловых нагрузок: обязательно должен включать в себя пиковый расход ГВС при летнем температурном графике и температурный график системы отопления при зимнем.
- Правильный подбор теплообменников: можно использовать различные компоновки : моноблочное исполнение либо две раздельные ступени
- Автоматизация управления: установка погодозависимого регулирования (контроллеры, регулирующие клапаны с приводами) и частотных насосов для оптимизации расхода.
- Гидравлическая балансировка : включает обязательную установку балансировочных клапанов, а также установку регуляторов прямого действия по требованию гидравлического режима системы.
Заключение
Двухступенчатая схема ГВС безусловно является современным, энергоэффективным решением, позволяющим значительно снизить затраты на подогрев воды без потери комфорта для потребителей. Ее внедрение особенно оправдано в системах с высокой нагрузкой ГВС, где даже небольшая оптимизация дает существенную экономию и повышает надежности системы за счет снижения нагрузки на оборудование.
Для правильного расчета и монтажа двухступенчатой системы ГВС рекомендуем обратиться к специалистам Ридан, которые учтут все особенности Вашего проекта.
