Проектирование систем отопления с независимым и зависимым подключением: плюсы и минусы

В современных зданиях применяются два основных варианта подключения систем отопления к тепловым сетям: независимая и зависимая схемы. Выбор между ними — одна из ключевых задач проектировщика, влияющая на безопасность, энергопотребление, стоимость оборудования и комфорт пользователей.

Ниже рассмотрены принципы работы обеих схем, их сильные и слабые стороны, а также рекомендации для проектирования.

Общие принципы схем подключения

• Независимая схема

Система отопления здания отделена от тепловых сетей теплообменником.
Теплоноситель, приходящий от источника, не попадает в систему отопления здания — внутри циркулирует собственная вода (вторичный контур).

• Зависимая схема

Теплоноситель из тепловых сетей напрямую поступает в систему отопления здания.
Регулирование осуществляется за счёт сетевых параметров, элеваторного узла или регулирующего клапана.

Зависимое подключение: суть и особенности

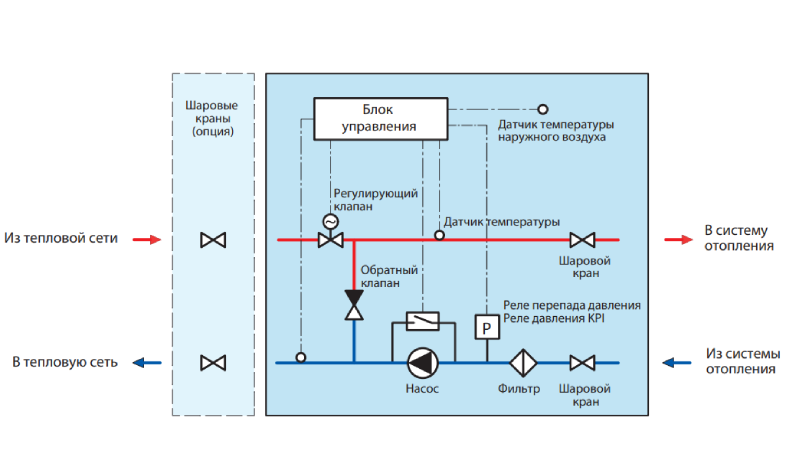

При зависимом подключении теплоноситель из теплотрассы напрямую поступает в систему отопления здания (иногда через простой элеваторный узел или дросселирующую арматуру). Давление и параметры воды в внутридомовой сети при этом фактически повторяют параметры в внешней магистрали. Такая схема конструктивно проста, не требует дорогостоящего оборудования и легко внедряется в массовой городской застройке.

Основная особенность зависимой системы — отсутствие гидравлического и температурного «барьера» между домовой сетью и теплотрассой. Любые перепады давления, колебания температуры или загрязнения теплоносителя из внешней сети сразу же отражаются на оборудовании и трубопроводах внутри здания. Проектировщик в этом случае ограничен возможностями внешней теплосети и имеет меньше инструментов для точной настройки параметров.

Плюсы зависимого подключения

• Простота схемы. Минимум оборудования (задвижки, элеваторный узел, возможно, регуляторы давления) упрощает проектирование, монтаж и пусконаладку.
• Низкая первоначальная стоимость. Меньше капитальные затраты на тепловой пункт: не нужен пластинчатый теплообменник, дополнительный насосный модуль и сложная автоматика.

Минусы зависимого подключения

• Зависимость от параметров теплосети. При недогреве или перегреве в магистрали изменить ситуацию внутри дома крайне сложно: регулировка ограничена и часто грубая (дросселирование, изменение сопла элеватора).
• Снижение ресурса оборудования. Вода из теплотрассы обычно содержит мехпримеси, соли, продукты коррозии; это ускоряет износ современных радиаторов, запорной арматуры, теплообменных поверхностей и труб.
• Ограниченные возможности автоматизации. Точное погодное и погодозависимое регулирование, зональное управление и гибкая балансировка по стоякам и квартирам реализуются с трудом или требуют дорогих решений при общей «грубой» схеме.
• Повышенный расход тепловой энергии. Из‑за сложностей с тонкой регулировкой дом чаще работает с некоторым «перетопом», что увеличивает счета за отопление.

Независимое подключение: суть и особенности

При независимом подключении система отопления здания гидравлически отделена от теплотрассы теплообменником. В магистрали циркулирует один теплоноситель, во внутридомовом контуре — другой, движимый собственным циркуляционным насосом. Между контурами передается только тепло, но не давление и не сама вода.

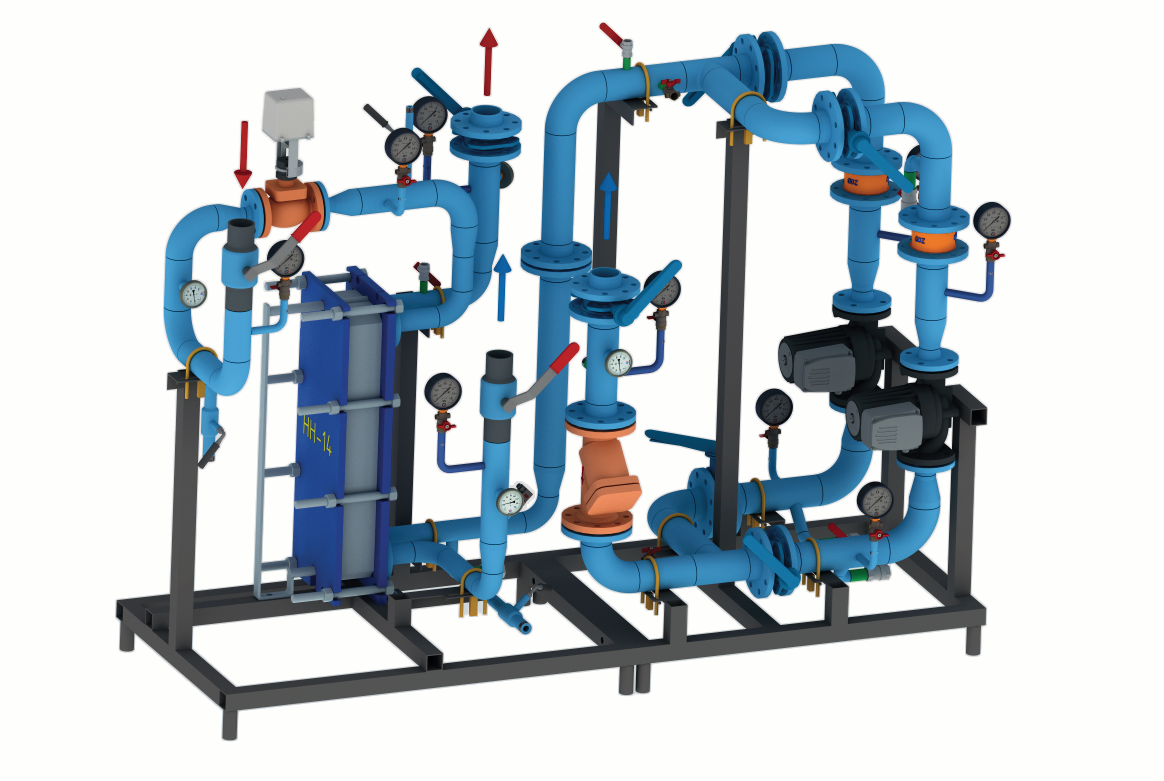

Такой подход требует полноценного теплового пункта: пластинчатого (или кожухотрубного) теплообменника, насосов, расширительного бака, автоматики и измерительных приборов. Зато проектировщик получает почти полный контроль над параметрами «внутреннего» теплоносителя: температурой, давлением, качеством воды и режимами циркуляции.

Плюсы независимого подключения

• Гибкое регулирование. Температуру и расход теплоносителя в домовой системе можно точно настраивать по наружной температуре, времени суток, графику работы здания и т. д. Это позволяет избежать перетопов и понижает потребление тепловой энергии.
• Защита оборудования. Закрытый контур заполняется подготовленной водой (фильтрованной, умягченной, с ингибиторами коррозии), что существенно продлевает срок службы котлов, радиаторов, труб и арматуры.
• Гидравлическая развязка. Внутренняя сеть не испытывает ударов и скачков давления из внешней магистрали, что повышает надежность и снижает риск аварий.
• Высокая совместимость с современными решениями. Независимая схема лучше подходит для низкотемпературных систем (тёплые полы, конвекторы, фанкойлы) и сложной автоматики «умного дома», а также для поэтажного или поквартирного регулирования.

Минусы независимого подключения

• Более высокие капитальные затраты. Нужны теплообменники, насосы, расширительная ёмкость, запорно‑регулирующая арматура, автоматика и средства контроля. Всё это увеличивает стоимость проекта и монтажа.
• Сложность проектирования и эксплуатации. Требуется грамотный теплотехнический и гидравлический расчёт, подбор оборудования, а также квалифицированный обслуживающий персонал для настройки и периодического обслуживания.
• Зависимость от электроснабжения. Циркуляционные насосы и автоматика требуют электроэнергии; при её отсутствии система может перейти в аварийный режим, поэтому часто предусматривают резервное питание.

Сравнение схем

*Для элеваторной (зависимой) схемы — работа продолжается. Для зависимой схемы с циркуляционным насосом (что сейчас часто встречается вместо элеватора) — работа остановится, как и в независимой. Важен тип узла.

Рекомендации проектировщикам при выборе схемы

Выбирайте независимую схему, если:

• Новое строительство, особенно энергоэффективное.
• Высотное здание..
• Требуется индивидуальная погодозависимая регулировка.
• Применяются лучевые схемы, тёплые полы, конвекторы.
• Есть риск скачков давления в тепловых сетях.
• Требуется экономия тепловой энергии.

Выбирайте зависимую схему, если:

• Дом старый, с однотрубной системой, и тарифы ограничивают бюджет.
• Нет риска высокого сетевого давления.
• Задача — минимальные капитальные затраты.
• Допустимо ограниченное регулирование.

Итог

Выбор между независимой и зависимой схемами — стратегическое инженерное решение.
Независимая схема обеспечивает безопасность, энергоэффективность и современный уровень комфорта, но требует больших вложений.
Зависимая схема проста и дешева, подходит для реконструкций и зданий с ограниченным бюджетом, но имеет ограничения по управляемости и долговечности.

В большинстве современных проектов, особенно в новом строительстве, независимая схема является стандартом, обеспечивающим стабильность, контроль параметров и экономию тепла.
