Рабочая точка насоса: как рассчитать и подобрать оборудование
Рабочая точка насоса — это пересечение двух кривых: напорной характеристики насоса Q-H и гидравлическойхарактеристики системы. Если точка попадает в зону 70–100% от максимального КПД (BEP), насос работает эффективно. Сильные отклонения от зоны максимального КПД могут стать причиной перерасходаэлектроэнергии, шума иповышенного износа.
Что такое рабочая точка насоса
В паспорте насоса указан номинальный расход и напор, соответствующий точке с максимальным КПД. Но это лишь точка на кривой. Реальный режим работы определяется пересечением двух зависимостей.
Характеристика насоса Q-H — чем больше расход, тем меньше напор. Кривая ниспадающая. Аппроксимация: H_насос = H₀ − S_р · Q²
где H₀ — напор при закрытой задвижке, S_р — внутреннее сопротивление проточной части.
Характеристика системы — чем больше расход, тем больше сопротивление труб, арматуры, фильтров. Кривая восходящая: H_сист = H_ст + S_сист · Q²
где H_ст — статический напор (высота подъёма + разность давлений), S_сист — суммарное сопротивление системы.
Рабочая точка — расход Q_op и напор H_op, при которых H_насос = H_сист:
Q_op = √((H₀ − H_ст) / (S_р + S_сист))
Это состояние равновесия. Изменение любого параметра системы или насоса смещает рабочую точку.
Допустимая рабочая зона насоса: BEP, POR, AOR
Каждый насос проектируется для работы в узком диапазоне подач, соответствующем максимальному КПД. Эта точка — BEP (Best Efficiency Point).
Стандарт Hydraulic Institute ANSI/HI 9.6.3 определяет две зоны:
- POR (Preferred Operating Region) — предпочтительная зона: 70–120% от расхода в BEP. Минимум вибрации, максимум ресурса подшипников и уплотнений.
- AOR (Allowable Operating Region) — допустимая зона. Шире POR, но работа в её границах сопровождается повышенным износом.
Что будет, если рабочая точка ушла влево
Причины: завышенный напор насоса, чрезмерное дросселирование, засорение фильтров.
Последствия:
- Рост радиальной силы на рабочее колесо. При Q → 0 сила возрастает многократно — изгиб вала, перегрузка подшипников.
- Внутренняя рециркуляция. Механическая энергия переходит в тепло — перегрев среды, кавитация, эрозия.
- Падение КПД и рост потребляемой мощности.
Для насосов с «мокрым» ротором работа при закрытой задвижке недопустима: вода закипает, подшипники скольжения разрушаются.
Что будет, если рабочая точка ушла вправо
Причины: заниженное сопротивление системы, снижение статического напора.
Последствия:
- Кавитация. С ростом расхода требуемый запас NPSHr увеличивается. Если NPSHa < NPSHr — на кромках лопастей образуются каверны, их схлопывание разрушает металл.
- Перегрузка двигателя. Рост подачи увеличивает потребляемую мощность — тепловая защита или перегрев обмоток.
- Срыв потока во всасывающем патрубке.
Как оптимизировать рабочую точку насоса
| Метод | Суть | Энергоэффективность | Применимость | Ограничения |
| Дросселирование | Увеличение сопротивления задвижкой | Низкая: мощность снижается незначительно, энергия рассеивается в арматуре | Простые системы, временное решение | Перерасход электроэнергии |
| Частотное регулирование | Изменение частоты вращения n | Высокая: P ∝ n³. Снижение оборотов на 20% — экономия мощности ~49% | Системы с переменной нагрузкой | Нужен преобразователь частоты или EC-мотор |
| Обточка колеса | Уменьшение диаметра | Средняя: Q ∝ D, H ∝ D², P ∝ D³ | Насосы с «сухим» ротором | Необратимо, ограничения по диаметру |
| Замена насоса | Подбор под систему | Высокая при точном подборе | Когда точка не совпадает с оптимальной зоной | Капитальные затраты |
Законы подобия при частотном регулировании:
- Q ∝ n — расход пропорционален частоте
- H ∝ n² — напор пропорционален квадрату частоты
- P ∝ n³ — мощность пропорциональна кубу частоты
Насосное оборудование «Ридан» и подбор по рабочей точке
«Ридан» — российский производитель насосного оборудования для отопления, водоснабжения и кондиционирования. Продуктовая линейка широкая: от компактных циркуляционных насосов до промышленных многоступенчатых моделей. Под большинство задач по расходу и напору находится подходящая модель.
Линейка для подбора:

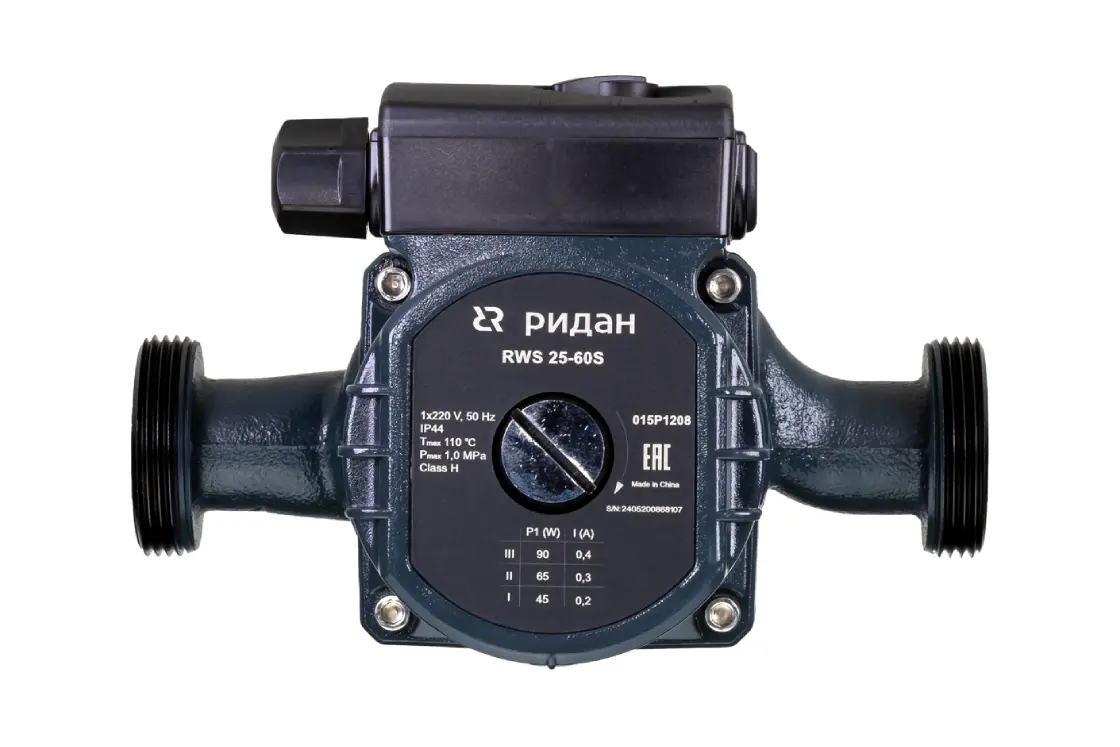

- RW — циркуляционные с «мокрым» ротором: до 45 м³/ч, напор до 20 м.
- RWE — то же, но с частотным регулированием.

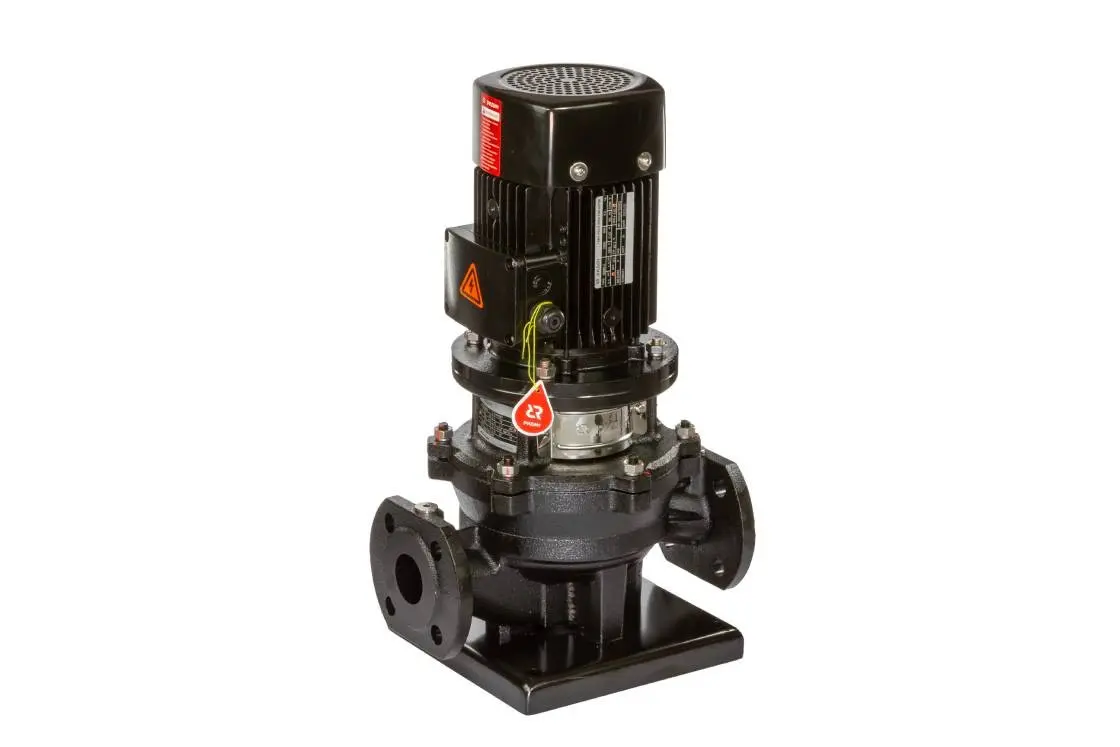

- RV — вертикальные насосы ин-лайн: до 750 м³/ч, напор до 92 м.
- RH и RHK — горизонтальные консольно-моноблочные и консольные насосы: до 2000 м³/ч, напор до 148 м.
- RMV — многоступенчатые вертикальные насосы: до 124 м³/ч, напор до 240 м.
- RMHI — многоступенчатые горизонтальные насосы: до 28 м³/ч, напор до 60 м.
Чтобы подобрать модель точно, а не «на глаз», используется программа расчета Pump Select (Памп Селект). Вводите расход и напор, программа строит характеристику и накладывает рабочую точку. Попала в POR — вариант оптимален. Нет, — программа предложит альтернативы. Для чистого расчёта выбирайте регион «Любой», иначе добавятся региональные запасы.
Ошибки при подборе рабочей точки и частые вопросы
Приведем пять ошибок, которые чаще всего допускают проектировщики и монтажники:
- Подбор по двум цифрам. Проектировщик берёт расход и напор из задания, находит похожие в каталоге. Без анализа Q-H кривой и системы это лотерея.
- Забыли про статический напор. В высотках и скважинах он большой, кривая системы уходит вверх, рабочая точка — влево.
- Запас «на всякий случай». «Возьмём на 20% мощнее» — прямой путь к работе в левой зоне и перерасходу электричества.
- Один режим вместо диапазона. Отопление работает по-разному зимой и в межсезонье. Насос должен быть в норме во всём диапазоне.
- Не проверили NPSH. По расходу и напору всё хорошо, а насос кавитирует. Проверка кавитационного запаса обязательна.
Вопросы, которые чаще всего задают инженеры и эксплуатация
Как проверить рабочую точку на объекте?
Замерить расход и напор, нанести точку на Q-H кривую, проверить положение относительно POR. Расхождение с расчётом — повод для оптимизации.
Насос уже стоит, но работает не в рабочей точке — что делать без замены?
Предлагаем три рабочих способа:
- Частотное регулирование — снижаем обороты, рабочая точка смещается вдоль характеристики системы. Лучший вариант по энергоэффективности: мощность падает пропорционально кубу частоты.
- Обточка рабочего колеса — уменьшаем диаметр, кривая насоса опускается. Подходит для насосов с «сухим» ротором.
- Дросселирование — закрываем задвижку, увеличиваем сопротивление системы. Просто, но неэкономично, поэтому только как временная мера.
Заключение
Рабочая точка — рабочий инструмент инженера. Её положение определяет энергопотребление, надёжность и ресурс оборудования. Методика: расчёт характеристики системы → наложение на Q-H кривую насоса → проверка положения относительно POR.
Ридан при расчете насосного оборудования, предлагает использовать программу Pump Select: она визуализирует рабочую точку и помогает подобрать модель с точным попаданием в эффективную зону.
