Электронная автоматика холодильной системы: какие датчики и контроллеры нужны для комплексного управления

Современная холодильная установка — это не только компрессор, испаритель, конденсатор и трубопроводы. Для стабильной работы оборудования необходимо постоянно контролировать температуру, давление, перегрев и другие параметры, а также своевременно корректировать режим работы отдельных компонентов.

Эту задачу решает электронная автоматика. Она объединяет датчики, контроллеры и исполнительные устройства в единую систему управления: получает информацию о состоянии оборудования, обрабатывает её по заданным алгоритмам и формирует управляющие сигналы.

В линейке электронных систем управления Ридан представлены решения для разных уровней автоматизации — от контроля температуры в отдельной холодильной камере до управления производительностью центральной холодильной машины и удалённого мониторинга оборудования.

Какие задачи решают электронные системы управления

Главная задача автоматики — поддерживать заданные параметры работы холодильной системы без постоянного участия оператора.

В зависимости от конфигурации оборудование может контролировать:

• температуру в охлаждаемом объёме;
• температуру испарителя;
• перегрев;
• давление;
• холодопроизводительность;
• работу компрессоров и вентиляторов;
• режимы оттаивания;
• аварийные состояния;
• наработку отдельных устройств.

Кроме того, контроллеры могут передавать данные в систему мониторинга и диспетчеризации. В результате оператор получает возможность не только управлять оборудованием на месте, но и контролировать его работу удалённо.

Условно работу такой системы можно представить следующим образом:

датчики → контроллер → управляющее воздействие → холодильное оборудование → новые измерения.

То есть автоматика работает по замкнутому циклу: получает данные, сравнивает их с заданными параметрами и корректирует работу оборудования.

Датчики температуры: контроль основного параметра

Температура — один из ключевых параметров холодильной системы. Поэтому датчики температуры являются базовым элементом электронной автоматики.

Ридан предлагает датчики температуры, предназначенные для точного измерения температуры в различных областях применения. В электронных системах управления используются, в частности, датчики типа NTC10k. Они подключаются к соответствующим входам контроллера и передают информацию о текущей температуре.

В зависимости от конкретной схемы датчик может использоваться для контроля температуры воздуха в холодильной камере, температуры испарителя или других участков системы.

Например, контроллер испарителя Р-КИ может использовать один или два датчика воздуха для регулирования температуры. Полученные значения сравниваются с заданной уставкой, после чего контроллер включает или отключает соответствующие исполнительные устройства.

Таким образом, датчик температуры — это не самостоятельное устройство регулирования, а источник данных, на основании которых контроллер принимает решение.

Преобразователи давления: контроль параметров холодильного контура

Одной температуры недостаточно для полноценного управления холодильной машиной. Для ряда задач необходимо контролировать давление в холодильном контуре.

Для этого применяются преобразователи давления. В системе Ридан они могут использоваться совместно с контроллерами испарителей и производительности, а также в других задачах автоматизации.

В зависимости от модели контроллера для подключения преобразователей предусмотрены аналоговые входы с сигналом 4–20 мА.

Получая информацию о давлении, контроллер может учитывать этот параметр при регулировании работы холодильной установки. Например, контроллер производительности Р-КП использует данные системы для управления компрессорами и вентиляторами конденсатора.

Такой подход позволяет перейти от простого включения и отключения оборудования к более гибкому управлению производительностью.

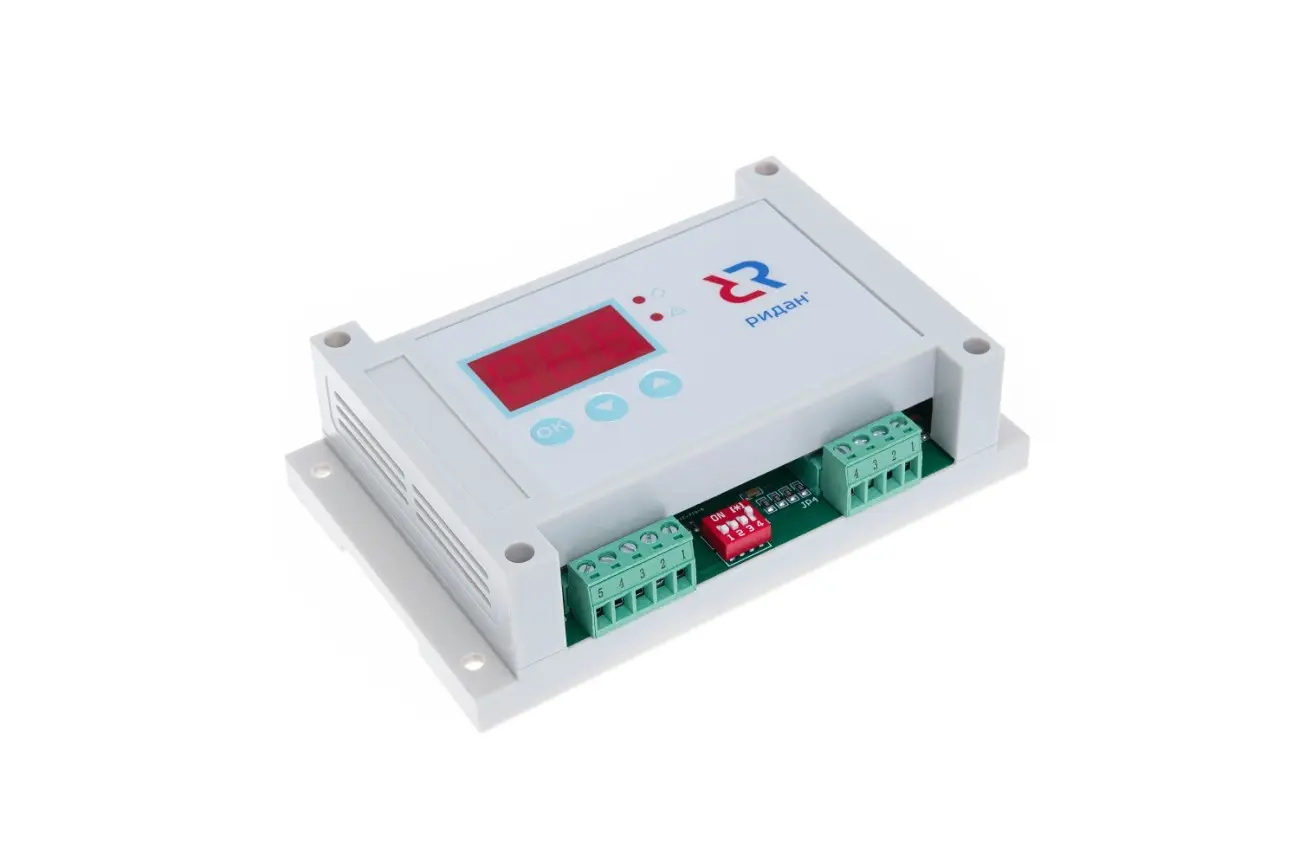

Контроллер температуры: базовый уровень автоматизации

Для относительно простой холодильной установки одной из основных задач является поддержание заданной температуры в охлаждаемом объёме.

Контроллер температуры получает сигнал от датчика, сравнивает фактическое значение с установленной уставкой и управляет подключённым оборудованием.

Помимо поддержания температуры, такие контроллеры могут использоваться для управления оттаиванием и выполнения дополнительных функций холодильного оборудования.

Такая схема подходит для задач, где нет необходимости управлять сложной системой из нескольких компрессоров и контуров, но требуется автоматизировать поддержание температуры и отдельные вспомогательные процессы.

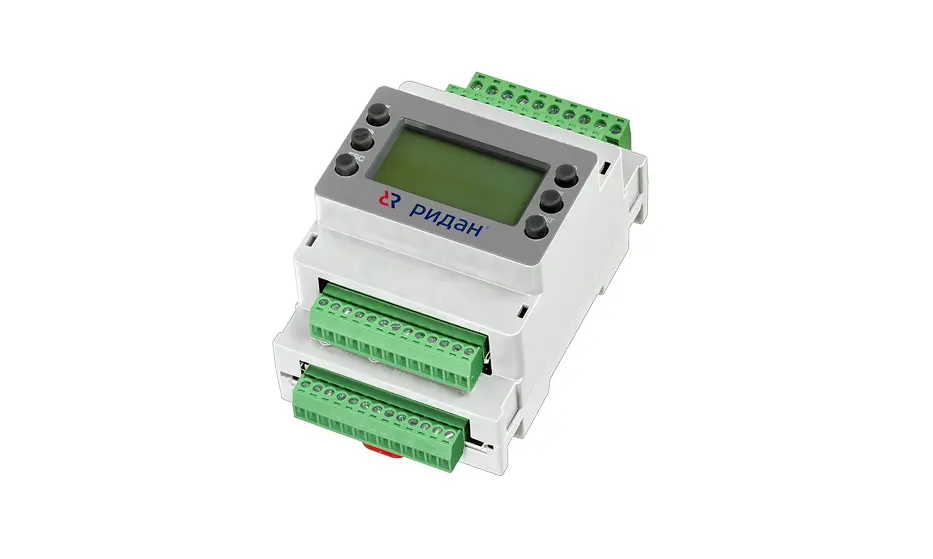

Контроллер испарителя: температура, перегрев и оттайка

В более сложных системах необходимо контролировать не только температуру в камере, но и работу самого испарителя.

Для этого применяются контроллеры испарителя. В линейке Ридан эту функцию выполняют контроллеры Р-КИ.

Они предназначены для управления одним или несколькими испарителями и могут решать сразу несколько задач:

• поддерживать заданную температуру;
• контролировать перегрев;
• управлять режимом оттаивания;
• управлять дополнительными функциями холодильного оборудования;
• регулировать степень открытия электронного расширительного вентиля (ЭРВ).

Контроль перегрева особенно важен для системы с электронным расширительным вентилем. Контроллер получает необходимые измерения и управляет шаговым двигателем ЭРВ, изменяя степень его открытия.

Отдельное направление — управление оттаиванием. Согласно информации Ридан, контроллеры поддерживают различные варианты оттайки, в том числе с использованием ТЭНов, горячего газа и воздуха. Запуск и завершение процесса могут определяться заданным расписанием и температурными параметрами.

Контроллер производительности: управление компрессорной станцией

Если холодильная система включает несколько компрессоров или должна адаптировать холодопроизводительность к текущей нагрузке, требуется другой уровень автоматизации.

Для таких задач используются контроллеры производительности Р-КП.

Их задача — управлять производительностью центральной холодильной машины с учётом текущей нагрузки и одновременно обеспечивать защиту оборудования от аварийных режимов.

В зависимости от конфигурации контроллер может:

• управлять ступенями компрессоров;
• управлять вентиляторами конденсатора;
• регулировать скорость вращения компрессора с использованием преобразователя частоты;
• регулировать скорость вращения вентиляторов;
• управлять спиральными компрессорами с помощью ШИМ-сигнала.

На странице Ридан указана возможность ступенчатого управления компрессорами и вентиляторами конденсатора.

Это позволяет строить систему, в которой холодопроизводительность изменяется в соответствии с текущей потребностью, а не работает постоянно на одном уровне.

Какие сигналы получает контроллер

Электронная автоматика объединяет несколько типов сигналов.

В системах Ридан используются:

Аналоговые сигналы.
Они поступают от датчиков температуры NTC10k и преобразователей давления с выходом 4–20 мА.

Дискретные сигналы.
Они позволяют контролировать состояния отдельных элементов оборудования, например реле протока или главного выключателя.

Управляющие выходы.
В зависимости от модели контроллер может управлять релейными нагрузками, формировать ШИМ-сигналы или управлять шаговым двигателем электронного расширительного вентиля.

Получается полноценная цепочка:

измерение → обработка → принятие решения → управляющий сигнал.

Именно эта цепочка превращает набор отдельных датчиков и исполнительных механизмов в автоматизированную холодильную систему.

Почему важен интерфейс Modbus

При наличии нескольких контроллеров возникает ещё одна задача — объединить их в единую систему.

В электронных системах управления Ридан используется протокол Modbus, а контроллеры с такой поддержкой работают в сети RS485 (Modbus RTU). Это позволяет передавать данные между контроллерами и системами верхнего уровня.

Для объекта это означает возможность объединить в общей информационной среде разные элементы автоматики.

Например, данные от контроллера испарителя и контроллера производительности могут передаваться в систему мониторинга. Оператор получает информацию о работе оборудования в едином интерфейсе, а не проверяет каждый контроллер отдельно.

Мониторинг и удалённое управление

Комплексная автоматизация не заканчивается на локальном контроллере.

Системы мониторинга Ридан предназначены для объединения контроллеров холодильного оборудования и других инженерных систем объекта в единую информационную сеть. Они позволяют получать телеметрические данные, аварийные сообщения, а также организовывать локальное и удалённое управление.

В описанной на сайте архитектуре контроллеры передают данные по Modbus на блок централизованного управления Р-МС. Далее информация может передаваться в облачный сервис Cloud-Control.

Пользователь получает возможность удалённо:

• просматривать текущие параметры;
• анализировать историю изменений;
• получать аварийные сообщения;
• изменять уставки;
• управлять расписаниями.

Таким образом, система управления превращается из локального устройства регулирования в полноценный инструмент эксплуатации холодильного объекта.

Как подобрать состав автоматики

Состав электронной автоматики зависит от типа холодильной установки и задач, которые необходимо решить.

При проектировании важно учитывать не только количество датчиков и исполнительных механизмов, но и типы входов и выходов контроллера, необходимые алгоритмы регулирования и требования к интеграции с системой диспетчеризации.

Комплексная система: как всё работает вместе

Рассмотрим упрощённый пример холодильной системы.

Датчик температуры фиксирует изменение температуры в охлаждаемом объёме. Контроллер получает это значение и сравнивает его с заданной уставкой.

Если требуется увеличить холодопроизводительность, контроллер формирует соответствующее управляющее воздействие. В зависимости от конфигурации это может быть включение компрессора, изменение его производительности или регулирование других элементов системы.

Одновременно преобразователи давления передают информацию о состоянии холодильного контура. Контроллер учитывает эти данные при управлении оборудованием.

На стороне испарителя отдельный контроллер может регулировать температуру, контролировать перегрев и управлять электронным расширительным вентилем. При необходимости запускается оттайка.

Все эти контроллеры могут обмениваться информацией через Modbus/RS485 и передавать данные в систему мониторинга.

В результате получается многоуровневая архитектура:

1. Уровень измерения
Датчики температуры и преобразователи давления получают информацию о состоянии системы.

2. Уровень управления
Контроллеры обрабатывают данные и формируют управляющие сигналы.

3. Исполнительный уровень
Компрессоры, вентиляторы, ЭРВ, нагреватели оттайки и другие устройства изменяют режим работы системы.

4. Уровень мониторинга
Система собирает данные, отображает параметры и сообщает об аварийных ситуациях.

5. Уровень удалённого доступа
Оператор может контролировать оборудование и изменять необходимые настройки через систему диспетчеризации.

На что обратить внимание при проектировании

Перед выбором компонентов автоматики необходимо определить несколько ключевых параметров.

1. Какой объект нужно автоматизировать

Для холодильной камеры, компрессорной станции, чиллера и промышленной холодильной установки требования к системе управления будут различаться.

2. Какие параметры необходимо измерять

Минимальный набор может включать температуру, но для более сложных систем потребуется контроль давления, перегрева и дополнительных состояний оборудования.

3. Сколько исполнительных устройств нужно контролировать

Количество компрессоров, вентиляторов, ЭРВ, нагревателей оттайки и других устройств определяет необходимое количество входов и выходов контроллера.

4. Нужен ли удалённый мониторинг

Если объект требует диспетчеризации, необходимо заранее предусмотреть коммуникационный интерфейс и архитектуру сети. Поддержка Modbus/RS485 позволяет объединять контроллеры в единую информационную систему.

5. Какие функции энергосбережения необходимы

Современный контроллер может не только поддерживать заданную температуру, но и адаптировать работу оборудования к текущей нагрузке. В линейке Ридан заявлены, в частности, алгоритмы с плавающей уставкой давления конденсации, управление скоростью вентиляторов и управление производительностью оборудования.

Электронная автоматика как единая система

Эффективное управление холодильной установкой невозможно свести к одному контроллеру. В зависимости от масштаба объекта требуется комбинация датчиков, контроллеров, исполнительных устройств и средств мониторинга.

Датчики отвечают за получение объективной информации о состоянии оборудования. Контроллеры обрабатывают эту информацию и выбирают необходимые управляющие воздействия. Исполнительные устройства изменяют режим работы холодильной системы, а системы мониторинга позволяют оператору контролировать весь процесс.

Подход Ридан предполагает объединение этих компонентов в единую систему с использованием Modbus/RS485. В результате можно построить архитектуру, которая масштабируется от отдельной холодильной камеры до комплексного объекта с центральной холодильной машиной, инженерными системами и удалённым мониторингом.

Итоги

При выборе электронной автоматики для холодильной системы стоит рассматривать оборудование не как набор отдельных устройств, а как единую систему.

Базовыми элементами такой системы являются:

• датчики температуры — для контроля температурных параметров;
• преобразователи давления — для контроля давления в холодильном контуре;
• контроллеры температуры — для поддержания заданной температуры;
• контроллеры испарителя — для управления температурой, перегревом и оттайкой;
• контроллеры производительности — для управления компрессорами и вентиляторами;
• системы мониторинга — для централизованного сбора данных и диспетчеризации;
• коммуникационные интерфейсы — для объединения оборудования в единую сеть.

Такой комплексный подход позволяет автоматизировать основные процессы холодильной системы, получать актуальные данные о её работе и организовывать управление как непосредственно на объекте, так и на уровне централизованного мониторинга.

Актуальная линейка электронных систем управления, датчиков, преобразователей давления и контроллеров представлена в каталоге Ридан.
