Регулирование насоса в системе: способы, сравнение, выбор

Насосы в системах отопления, водоснабжения и кондиционирования редко работают в единственном расчётном режиме. В течение отопительного сезона потребность в тепле может меняться: в тёплые дни требуется меньше циркуляции, в морозные — больше. Система должна адаптироваться под текущую нагрузку, иначе оборудование будет работать с перерасходом энергии либо не обеспечит комфортные параметры.

Регулирование режима работы насоса — изменение его рабочей точки для приведения подачи и напора в соответствие с фактическими потребностями системы. Рабочая точка определяется пересечением характеристики насоса (зависимость напора от расхода) и характеристики системы (гидравлическое сопротивление трубопроводов и арматуры). Регулирование достигается либо изменением характеристики насоса, либо изменением характеристики системы.

Способы регулирования насосов: сравнение методов

1. Регулирование задвижкой (дросселирование)

После насоса устанавливается задвижка. При её закрытии увеличивается гидравлическое сопротивление системы, характеристика системы смещается и рабочая точка перемещается в сторону меньшего расхода и большего напора.

Преимущества: Простота реализации, минимальные затраты на оборудование.

Недостатки: Метод не экономичен. Увеличивая потери давления, вы снижаете КПД системы — энергия тратится на преодоление сопротивления задвижки, а не на полезную работу.

Когда применяется: В малых системах с редкими изменениями нагрузки, при отсутствии требований к энергоэффективности.

2. Регулирование с помощью байпаса

Часть жидкости из напорного трубопровода перепускается обратно во всасывающий по обводной линии с задвижкой. Изменяя степень открытия байпаса, вы меняете долю расхода, идущего в систему.

Преимущества: Позволяет снизить подачу в систему без изменения характеристики насоса. Иногда применяется для защиты насоса от работы при закрытой задвижке.

Недостатки: Энергия жидкости, проходящей по байпасу, теряется бесполезно. Метод также неэкономичен, как и дросселирование.

Когда применяется: Временные решения, системы с постоянным расходом, где требуется защита насоса.

3. Регулирование изменением частоты вращения

Частота вращения рабочего колеса насоса изменяется с помощью частотного преобразователя. При снижении частоты характеристика насоса смещается вниз, рабочая точка перемещается в сторону меньшего расхода и напора — точно под текущую потребность системы.

Преимущества:

• Наивысшая энергоэффективность. Согласно законам подобия, мощность пропорциональна кубу частоты вращения. Снижение частоты на 20% даёт теоретическое снижение мощности почти на 50%. На практике, с учётом падения КПД, экономия составляет 30–45%. Законы подобия справедливы при изменении скорости в пределах 1.5–2 раз от номинала.
• Быстрая окупаемость. Экономия электроэнергии окупает стоимость частотного преобразователя за один-два отопительных сезона.
• Защита оборудования. Современные контроллеры обеспечивают защиту от сухого хода, перегрузки, перегрева.
• Плавность регулирования. Бесступенчатое изменение параметров без гидроударов.

Недостатки: Более высокая начальная стоимость. Требуется квалифицированный монтаж и настройка. Снижение частоты ограничено минимальной уставкой насоса — ниже определённого порога система не работает.

Когда применяется: Системы с переменной нагрузкой: отопление, ГВС, кондиционирование, промышленные процессы.

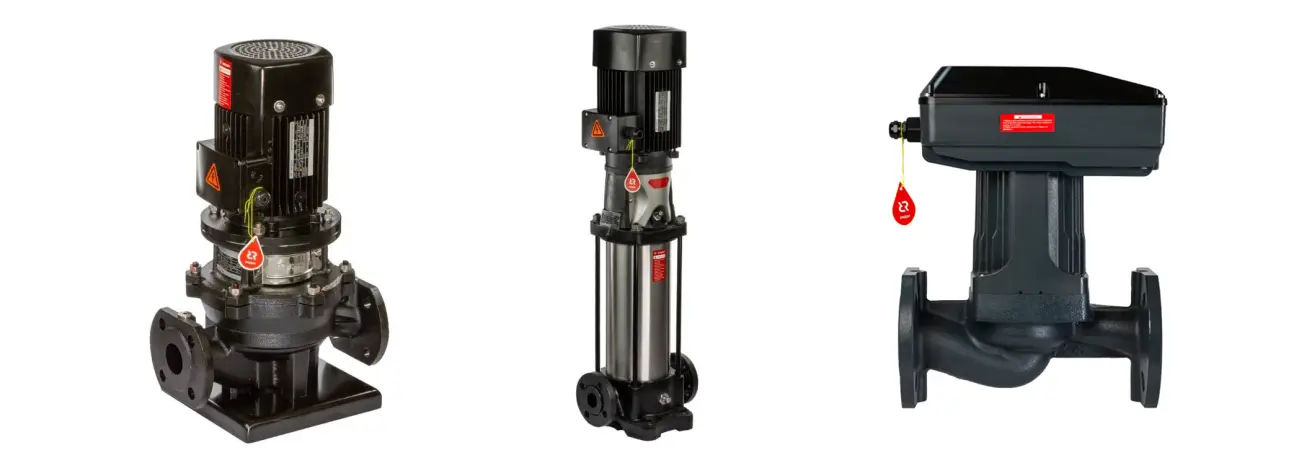

Пример из линейки насосного оборудования Ридан: Насосы серии RWE с электронным управлением реализуют частотное регулирование без внешнего преобразователя. Встроенный преобразователь частоты позволяет насосу автоматически подстраиваться под изменяющиеся условия в соответствии с потребностями системы. Доступны режимы поддержания постоянного и пропорционального давления, автоматический адаптивный и ночной режимы.

Насосное оборудование поставляется с полным комплектом технической документации: паспорт изделия, руководство по эксплуатации. По запросу доступен сертификат, а также 3D-модель.

Сравнительная таблица методов регулирования насоса

Как выбрать метод регулирования для вашей системы

Выбор метода зависит от трёх факторов:

1. Характер нагрузки. Если расход меняется часто и в широком диапазоне (отопление, ГВС) — частотное регулирование даёт максимальную экономию. Если система работает в постоянном режиме — достаточно задвижки.
2. Требования к энергоэффективности. Для объектов с круглосуточной работой насосов (тепловые пункты, промышленные установки) частотное регулирование окупается особенно быстро.
3. Бюджет проекта. При ограниченном бюджете на начальном этапе можно использовать дросселирование, но с перспективой модернизации.

Для систем отопления и ГВС в тепловых пунктах рекомендуется устанавливать циркуляционные насосы с частотным регулированием, что полностью соответствует современным требованиям энергоэффективности.

Подбор насоса: Для подбора насоса с нужной характеристикой рекомендуем использовать программу Pump Select. В ней доступны динамические графики QH, мощности, КПД и NPSH, а также расчёт насосов при работе с внешним преобразователем частоты.

Заключение

Выбор способа регулирования определяется характером нагрузки и требованиями к энергоэффективности системы. Дросселирование и байпас целесообразно применять в системах с постоянным расходом и малым диапазоном регулирования — они не требуют дополнительного оборудования, но сопровождаются потерями энергии на преодоление местного сопротивления. Частотное регулирование обеспечивает пропорциональное снижение потребляемой мощности при уменьшении частоты вращения, что делает его предпочтительным для систем с переменной нагрузкой — отопления, ГВС и холодоснабжения.

Для подбора насосного оборудования с частотным регулированием или получения консультации обратитесь к специалистам «Ридан». Полный перечень насосного оборудования в каталоге на сайте ridan.ru.
