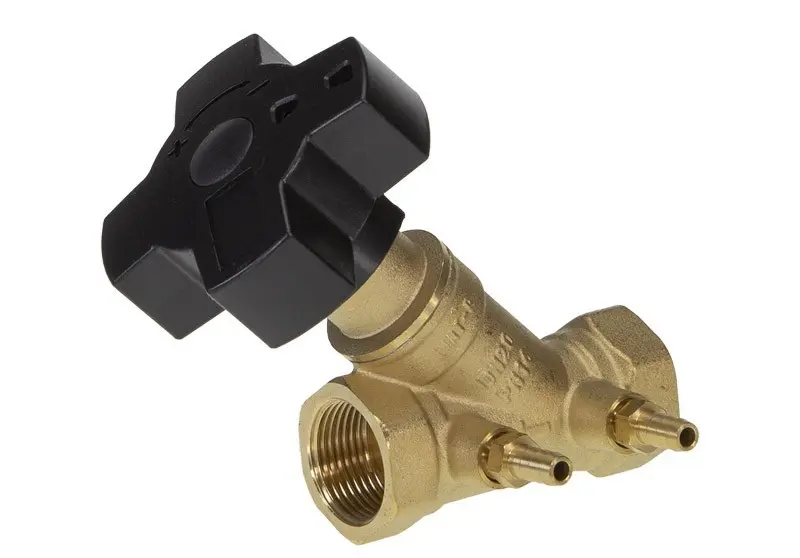

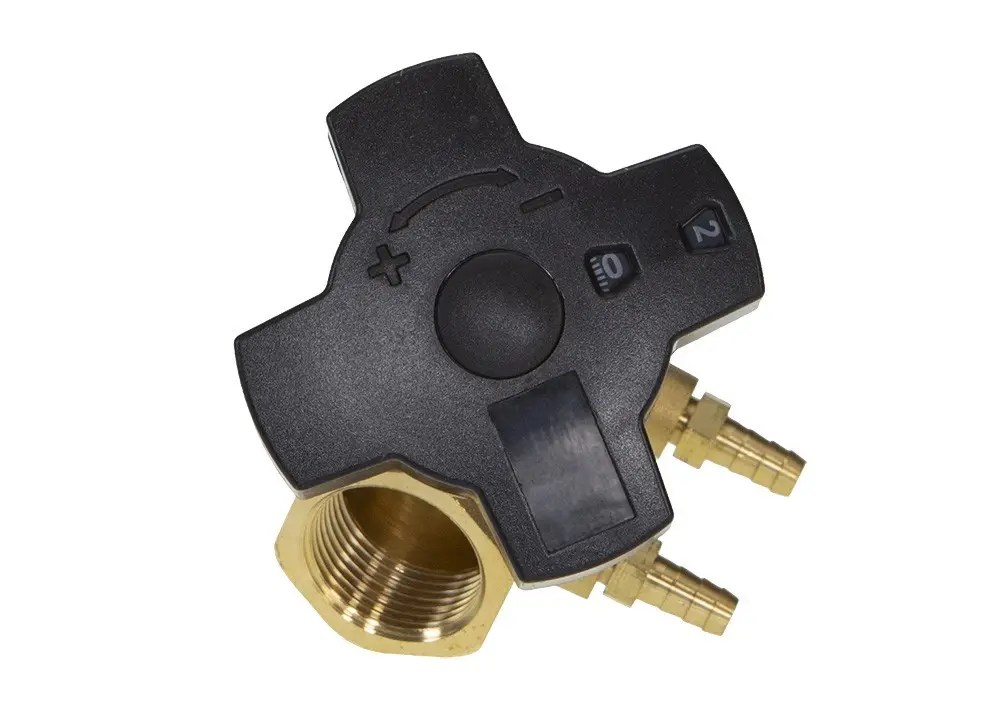

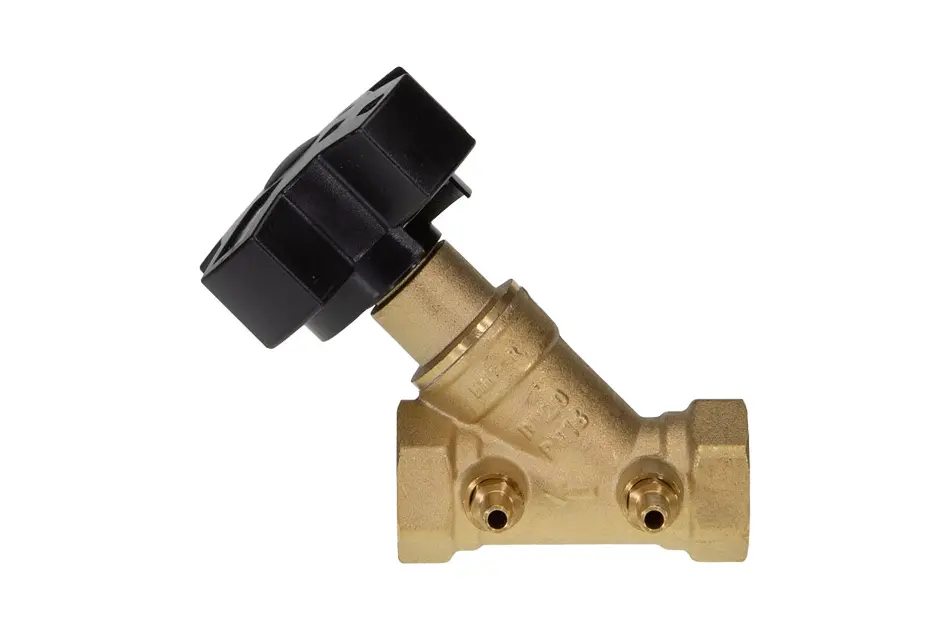

Ручной балансировочный клапан MNT-R Ридан
Фильтры
- Артикул:003Z2331R
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp ½
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: 5,13
- Артикул:003Z2332R
- Номинальный диаметр (DN), мм: 20
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp ¾
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: 5,96
- Артикул:003Z2333R
- Номинальный диаметр (DN), мм: 25
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp 1
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: 9,17
- Артикул:003Z2334R
- Номинальный диаметр (DN), мм: 32
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp 1 ¼
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: 9,51
- Артикул:003Z2335R
- Номинальный диаметр (DN), мм: 40
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp 1 ½
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: 13,00
- Артикул:003Z2351R
- Номинальный диаметр (DN), мм: 50
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp 2
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: 14,4
Документация
Подробная информация
Назначение изделия
Клапан MNT‑R предназначен для гидравлической балансировки систем отопления, тепло- и холодоснабжения; регулирует пропускную способность путём вращения многооборотной рукоятки.
Сертификация
Соответствие клапанов балансировочных типа MNT подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА11.В.19145/24, срок действия с05.12.2024 по 04.12.2029 и экспертное заключение о соответствии ЕСЭиГТ к товарам.
Описание и работа
Принцип работы ручного балансировочного клапана MNT-R основан на изменении пропускной способности. Ручной балансировочный клапан серии MNT-R применяется как основной тип балансировки в системах с постоянным расходом. Также возможно применение в системах с переменным расходом в качестве дополнительных элементов для гидравлической увязки и настройки системы. Клапан может быть установлен как на обратном, так и на подающем трубопроводе.
Область применения
Системы отопления, тепло- и холодоснабжения, тепловой пункт. Широко используются на объектах социального назначения, где предъявляются повышенные требования к бесперебойности работы систем.
Совместимость
Измерительные ниппели клапана MNT-R совместимы с прибором T650.
Ключевые преимущества
- Корпус выполнен из латуни CW617N
- Класс герметичности А (нет видимой протечки)
- Можно демонтировать рукоятку
- Малые габаритные размеры
Дополнительные преимущества для специалистов
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям.
Надежность и долговечность
Установленный срок службы клапана составляет 10 лет.
Эффективность и экономия
Гидравлическая балансировка потребителей между собой уменьшает как потребление электроэнергии насосами, так и потери тепла в нецелевых местах.
Использование по назначению
MNT-R применяется в системах отопления для гидравлической балансировки системы. Клапан должен быть смонтирован таким образом, чтобы направление потока совпадало с направлением стрелки на корпусе. Монтаж клапана может быть произведен в любом положении, рукоятка может быть направлена в любую сторону. MNT-R может быть установлен как на подающем, так и на обратном трубопроводе.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие ручного балансировочного клапана серии MNT-R техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
