Коллекторные группы с заглушками для радиаторного отопления FHF-R Ридан
Коллекторные схемы имеют очевидные преимущества:
- Использование труб малого диаметра.
- Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
- Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
- Возможность замоноличивания трубы в бетон.
- Удобная автоматизации системы отопления по зонам.
Технические характеристики:
- Материал: латунь никелированная
- Рабочая температура, Tmax: 90 °С
- Давление, Рn: 10 бар
- Подающий коллектор: клапан под шестигранный ключ 6 мм
- Обратный коллектор: клапанные вставки Ridan, резьба М30х1,5
- Комплект поставки: подающий коллектор с запорными клапанами; обратный коллектор с клапанными вставками; торцевая секция с автоматическим воздухоотводчиком и сливным краном (2 шт.); кронштейны; инструкция на русском языке

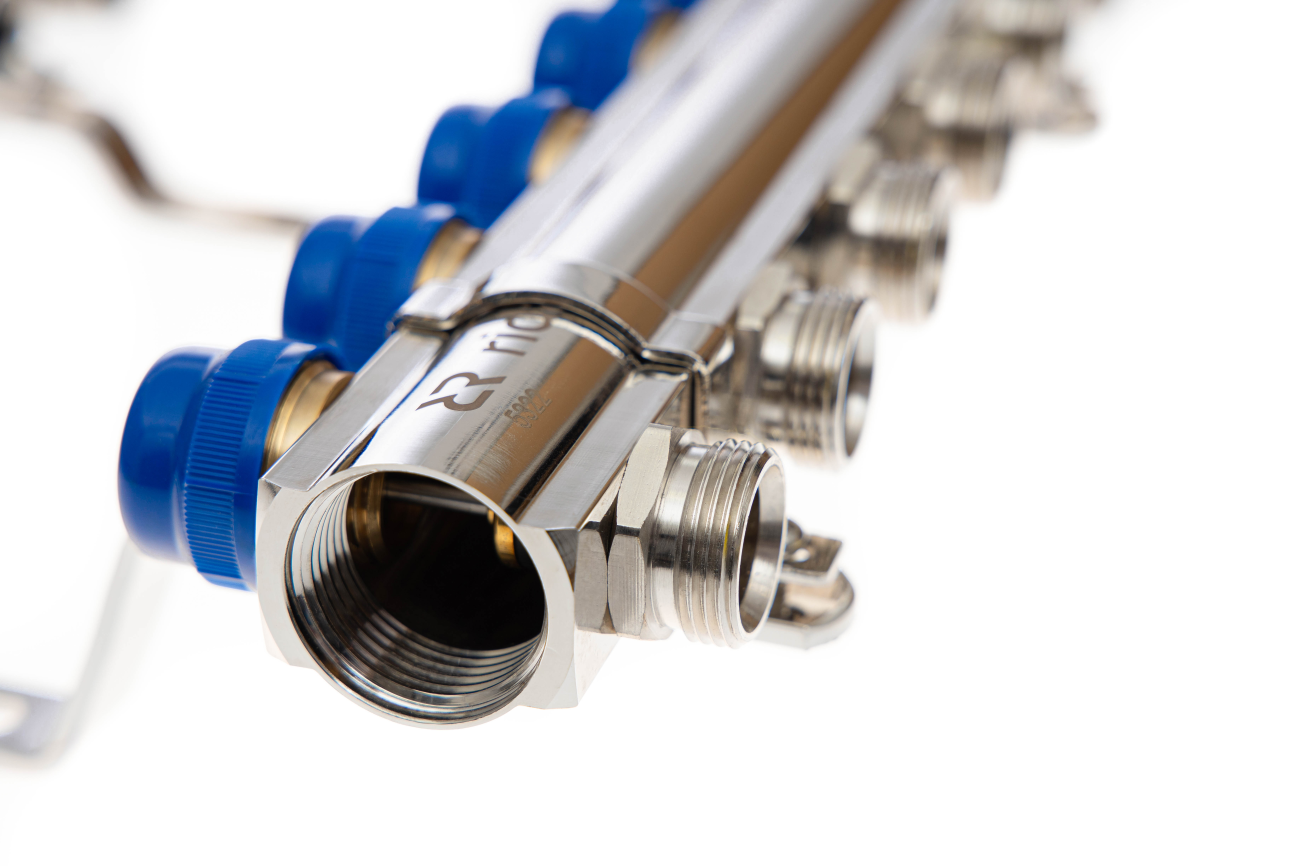

- Подключение: подключение ВР 1”, отводы НР ¾” евроконус
Товары серии
Название и артикул | Максимальная рабочая температура, °C | Испытательное давление, бар | Максимальное рабочее давление PN, бар | Материал корпуса | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 088U0702R — Комплект коллекторов FHF-2R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 2 контура | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 11 371.20 Входит в складскую программу | ||||||||
Ридан 088U0703R — Комплект коллекторов FHF-3R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 3 контура | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 14 860.30 Входит в складскую программу | ||||||||
Ридан 088U0704R — Комплект коллекторов FHF-4R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 4 контура | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 18 220.60 Входит в складскую программу | ||||||||
Ридан 088U0705R — Комплект коллекторов FHF-5R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 5 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 21 580.90 Входит в складскую программу | ||||||||
Ридан 088U0706R — Комплект коллекторов FHF-6R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 6 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 25 071.15 Входит в складскую программу | ||||||||
Ридан 088U0707R — Комплект коллекторов FHF-7R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 7 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 28 430.30 Входит в складскую программу | ||||||||
Ридан 088U0708R — Комплект коллекторов FHF-8R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 8 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 31 919.40 Регулярные поставки | ||||||||
Ридан 088U0709R — Комплект коллекторов FHF-9R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 9 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 35 278.55 Регулярные поставки | ||||||||
Ридан 088U0710R — Комплект коллекторов FHF-10R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 10 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 38 638.85 Регулярные поставки | ||||||||
Ридан 088U0711R — Комплект коллекторов FHF-11R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 11 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 42 127.95 Регулярные поставки | ||||||||
Ридан 088U0712R — Комплект коллекторов FHF-12R set с кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 12 контуров | 90 | 16 | 10 | Латунь никелированная | ||||
₽ 45 487.10 Регулярные поставки | ||||||||
Назначение изделия
Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-R используются для контроля и распределения теплоносителя в системе отопления. Каждая труба отопительной системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять контроль потока теплоносителя индивидуально в каждом циркуляционном кольце.

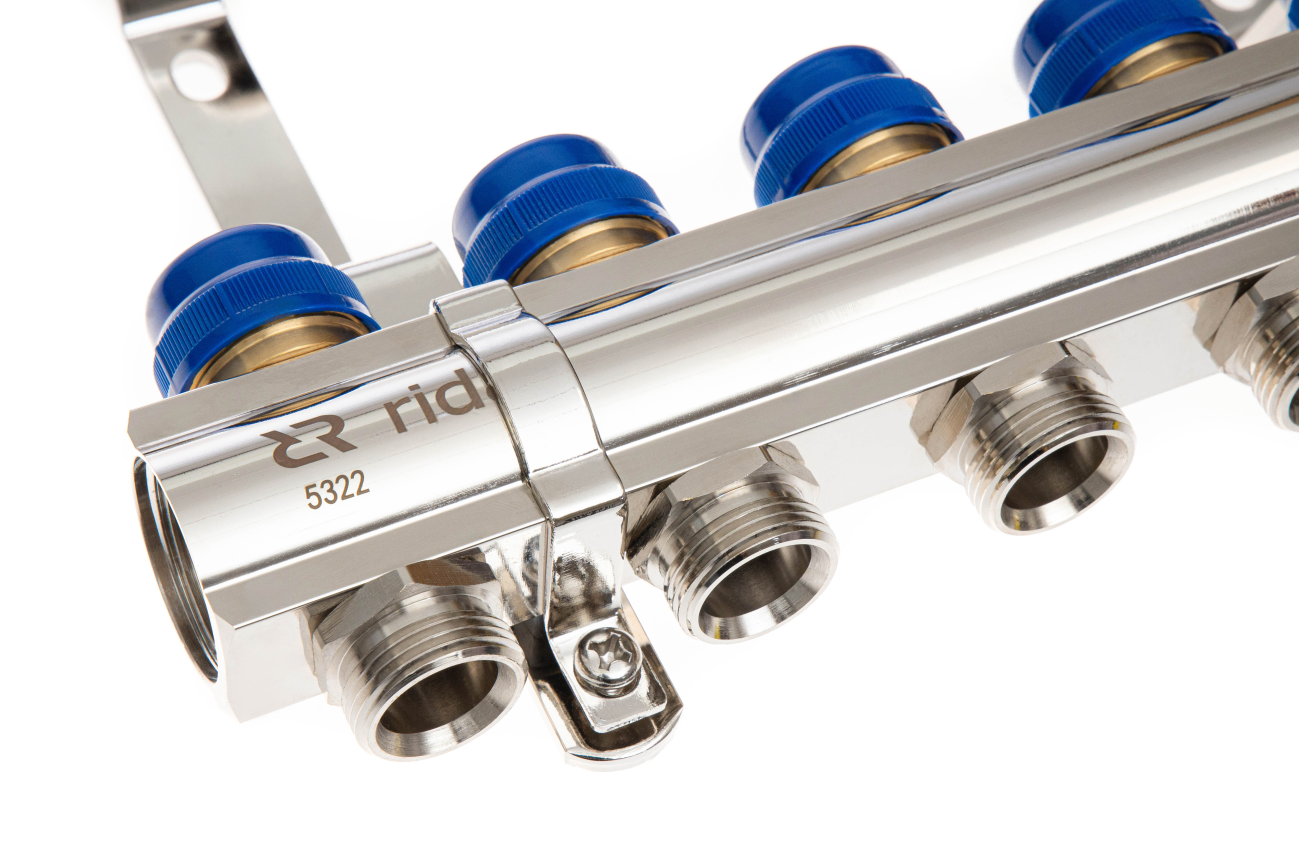

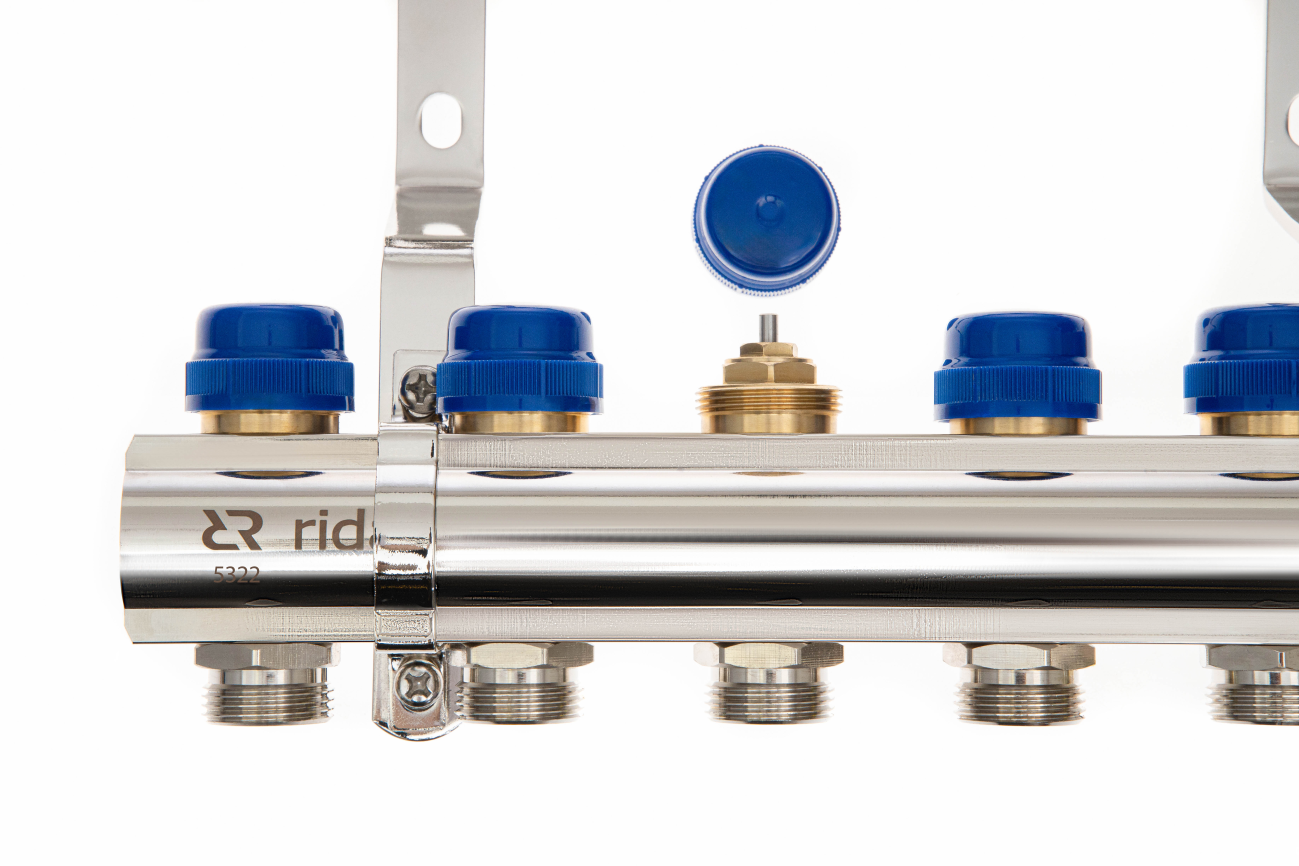

Распределительный коллектор состоит из подающей гребенки, оснащенной запорными клапанами под шестигранный ключ 6 мм, и обратной гребенки с термостатическими клапанами с резьбой М30х1.5.
Сертификация
Соответствие концевой секции с воздухоотводчиком типа FHF-EAR и сливным краном подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.17906/25 срок действия с 16.01.2025 по 15.01.2030.
Описание и работа
Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-R состоят из двух гребенок, каждая из которых имеет от 2 до 12 выходов. Подающая гребенка может отдельно отключать каждый контур системы отопления. Обратная гребенка оборудуется интегрированными терморегулирующими клапанами.
Терморегулирующие клапаны могут быть автоматизированы с помощью приводов термоэлектрических типа TWA-KR, а коллекторы могут комплектоваться шаровыми кранами для отключения от системы отопления.
Область применения
Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-R используются для контроля и распределения теплоносителя в системе отопления.
Совместимость
На регулирующие клапаны, которыми оснащен обратный коллектор, могут быть установлены термоэлектрические приводы TWA-KR, порядок монтажа приводов описан в инструкции к приводам.
Ключевые преимущества
- Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
- Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
- Возможность организации лучевой разводки отопления — исключение лишних соединений и возможность автоматизации
- Высокоточные резьбы
- Никелированное покрытие

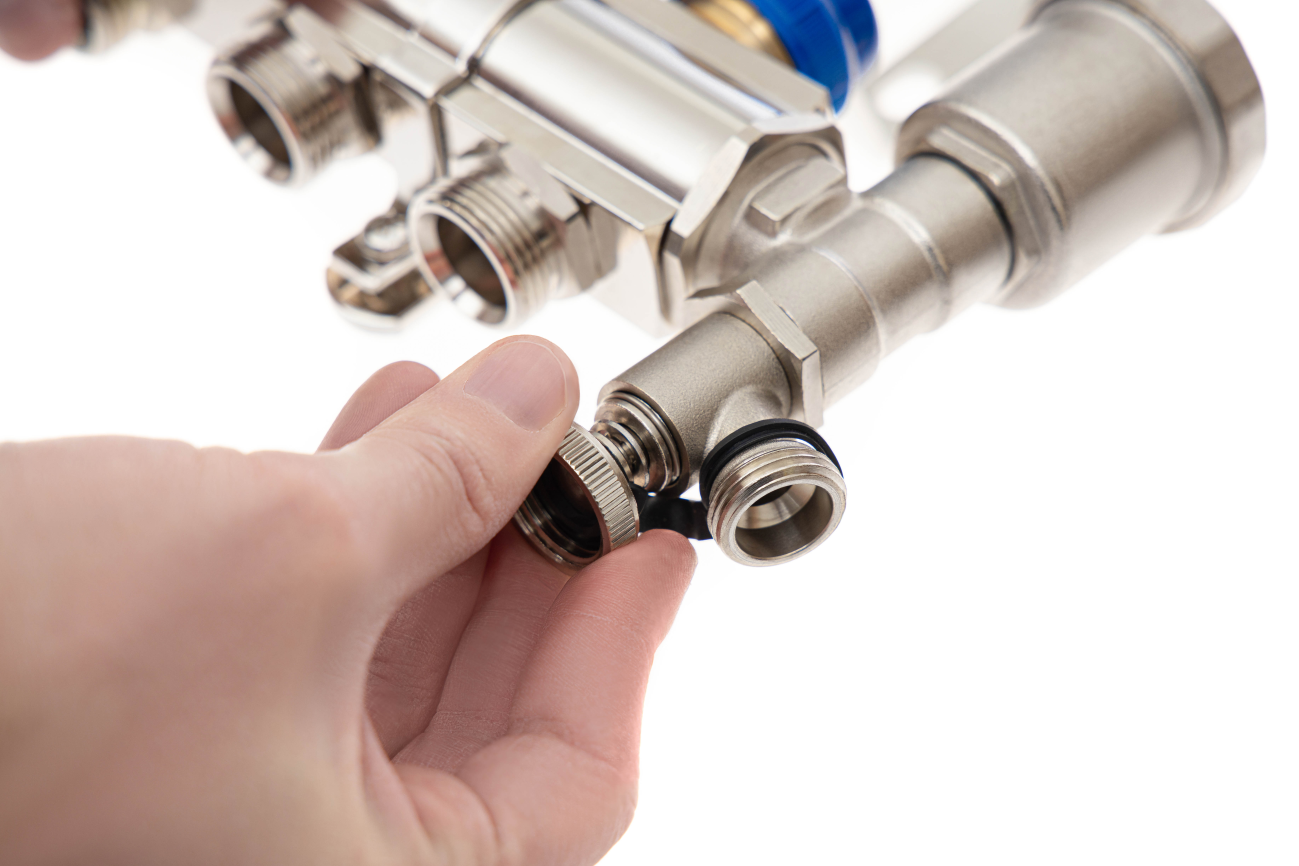

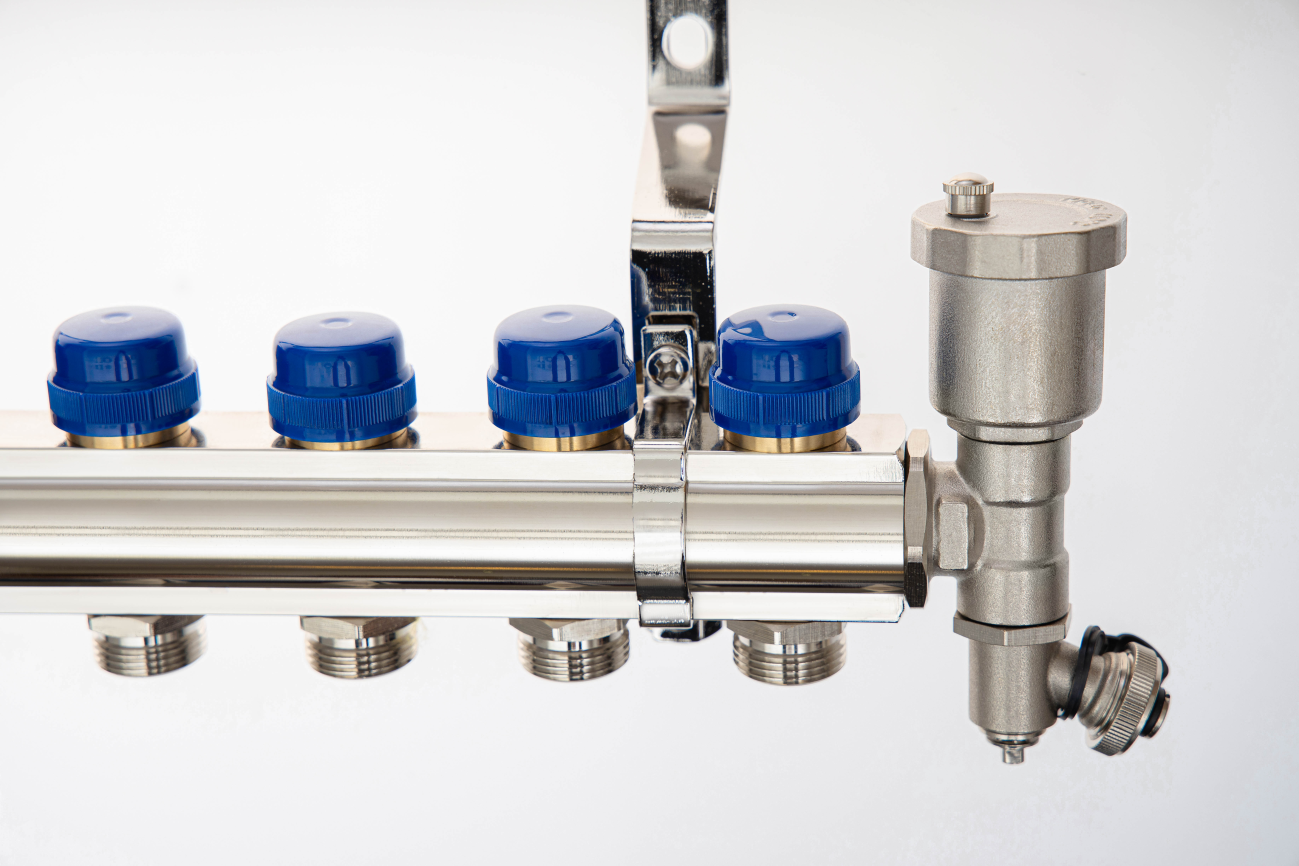

- Торцевые секции с автоматическим воздухоотводчиком и сливным краном
- Контроль качества — спектральный анализ каждой детали
Дополнительные преимущества для специалистов
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям.
Эффективность и экономия
Применение коллекторов распределительных для систем водяного отопления и теплого водяного пола типа FHF-R позволяет осуществлять контроль и распределение теплоносителя в системе отопления. Предназначены для подключения трубопроводов системы водяных теплых полов или радиаторного отопления.
Использование по назначению
Изделие осматривают на наличие дефектов, повреждений на корпусе коллектора и резьбовых патрубках, воздухоотводчике и сливном кране, снимают защитные колпачки с запорных вентилей на подающем коллекторе и регулирующих вентилях на обратном коллекторе.
Монтаж проводят в соответствии с указаниями описанными в разделе "Указания по монтажу и наладке" и прилагаемой инструкцией. Патрубки для подключения труб должны быть направлены вниз. После монтажа коллектора к патрубкам следует подключить трубы и заполнить систему отопления водой. При заполнении системы необходимо выпустить воздух из коллекторов через воздухоотводчики на торцевой секции, при этом давление в системе снизится, и будет необходимо дозаполнить систему водой. Заполнение системы может производится как в месте установки котла, так и через дренажные краны, установленные на торцевых секциях коллектора.
После заполнения системы и выпуска воздуха следует провести гидравлические испытания. Испытательное давление для коллекторов FHF-R не должно превышать 16 бар. В случае обнаружения повреждений на корпусе коллектора, резьбовых патрубках, воздухоотводчике, сливном кране или регулирующих вентилях следует обратиться в сервисную службу компании Ридан.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие коллекторов распределительных для систем водяного отопления и теплого водяного пола типа FHF-R техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
