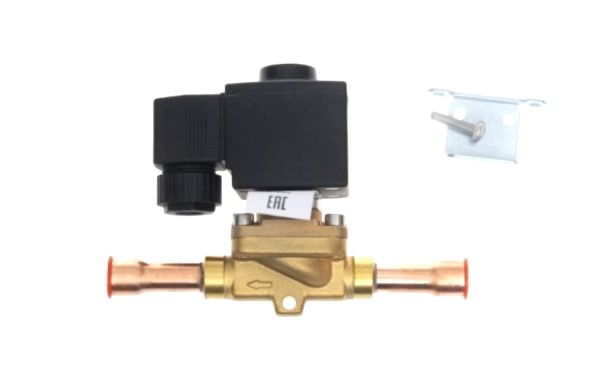

EVR – нормально открытые клапаны (НО) (катушка в комплекте)
Нормально открытые электромагнитные клапаны предназначены для установки в жидкостные и всасывающие трубопроводы, а также трубопроводы горячего газа. Клапаны подходят для любых применений, например, системах холодоснабжения, шоковой заморозки, охлаждения жидкости и систем кондиционирования. При отсутствии питания на электромагнитной катушке клапан остается открытым.
Основные параметры:
- Тип клапана: нормально открытые (НО)
- Присоединительные штуцеры в исполнении под пайку
- Клапан предназначен для использования с катушками переменного тока для клапанов в нормально открытом исполнении
- В комплект поставки входит катушка 220В с кодом заказа 018F7701R
- Максимальное рабочее давление 45 бар
- Температура рабочей среды -40…105 °С
- Хладагенты: R410A, R134a, R22, R407C, R404A, R507
- Минимальный открывающий перепад давления: 0,05 бар (EVR 6-10); 0,2 бар (EVR 15)
Товары серии
Название и артикул | Тип присоединения | Присоединительные патрубки, дюйм | Максимальный открывающий перепад давления ∆p, бар | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
Ридан EVR 10 032L1291R — Клапан электромагнитный переменного тока НО, DN12, присоединительные патрубки 1/2", под пайку ODF | Под пайку ODF | 1/2" | 31 | 0,726 | ||||
₽ 8 566.19 Заказная позиция | ||||||||
Ридан EVR 6 032L1295R — Клапан электромагнитный переменного тока НО, DN6, присоединительные патрубки 10 мм, под пайку ODF | Под пайку ODF | - | 31 | 0,59 | ||||
₽ 6 957.55 Регулярные поставки | ||||||||
Ридан EVR 15 032L1299R — Клапан электромагнитный переменного тока НО, DN15, присоединительные патрубки 5/8", под пайку ODF | Под пайку ODF | 5/8" | 31 | 1,167 | ||||
₽ 11 862.86 Заказная позиция | ||||||||
Вопросы по серии
Добрый день! Прошу сообщить о сроках и стоимости поставки соленоидных клапанов EVR 40 код 042Н1111 в количестве 2 шт.
Посмотреть ответНаша компания проектирует поршневую расширительную машину. Прошу ответить на вопросы конструкторов: Ремонтопригодность клапана, или только замена? Ресурс клапана по кол-ву срабатываний? Максимальная и рекомендованная скорость срабатывания в мин? Рекомендации по выбору клапана под заданные параметры?
Посмотреть ответНазначение изделия
Нормально открытые клапаны электромагнитные EVR, модификация клапанов EVR (далее клапаны EVR), предназначены для установки в жидкостные и всасывающие линии, а также трубопроводы горячего газа. Клапаны подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости и систем кондиционирования, работающих на фторсодержащих хладагентах, включая такие хладагенты высокого давления, как R410A.
Сертификация
Соответствие клапанов электромагнитных типа EVR подтверждено в форме принятия деклараций о соответствии, оформленных по Единой форме. Имеются декларации о соответствии: ЕАЭС N RU Д-RU.РА03.В.97203/24 от 26.04.2024 по 25.04.2029, ЕАЭС N RU Д-RU.РА04.В.33957/24 от 16.05.2024 по 15.05.2029.
Описание и работа
Нормально открытые клапаны EVR 6-10 представляют собой клапаны с внешним управлением с «плавающей» мембраной. По центру мембраны расположен клапанный узел управляющего клапана из нержавеющей стали. Клапанная пластина управляющего клапана крепится непосредственно к сердечнику. Когда катушка обесточена, основной клапанный узел и клапанный узел управляющего клапана (каналы) открыты. Они поддерживаются в открытом состоянии под действием силы сжатия пружины. Когда на катушку подается питание, сердечник под действием магнитного поля движется вниз, прижимая закрывая клапанный узел управляющего клапана. Это приводит к повышению давления над мембраной, т.к. полость над мембраной перестает соединяться с выходом клапана. Это давление над мембраной обеспечивает закрытие и удержание клапана в закрытом состоянии. Для открытия клапана необходим определенный минимальный перепад давлений. Для клапанов модификаций EVR 6-10 этот перепад равен 0,05 бар, для EVR 15 - 0,2 бар.
Когда катушка обесточивается, клапанный узел управляющего клапана открывается. Через отверстия для уравнивания давления в мембране давление в полости над мембраной падает до давления на выходе из клапана, и основное проходное отверстие открывается.
Область применения
Устанавливаются в жидкостных линиях, линиях оттайки горячим газом, линиях всасывания и нагнетания систем охлаждения, заморозки и кондиционирования воздуха.
Совместимость
Клапан предназначен для использования с катушками переменного тока. Рекомендуется устанавливать перед ТРВ (терморегулирующий вентиль), ЭРВ (электронный расширительный вентиль).
Ключевые преимущества
- Широкий модельный ряд
- Поставляется совместно с катушкой
Дополнительные преимущества для специалистов
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролю.
Использование по назначению
- Эксплуатационные ограничения
Клапаны должны использоваться строго по назначению в соответствии с указанием в технической документации.
- Максимальное рабочее давление: 45 бар.
- Температура рабочей среды: -40°С до +105 °C (кратковременно).
- Хладагенты: ХФУ, ГХФУ, ГФУ, ГФО.
- Подготовка изделия к использованию.
Специальной подготовки изделия к использованию не требуется. Во избежание несчастных случаев необходимо при монтаже и эксплуатации соблюдать общие требования безопасности по ГОСТ 12.2.063-2015.
Клапаны должны использоваться строго по назначению в соответствии с указанием в технической документации.
К обслуживанию клапанов допускается персонал, изучивший их устройство и правила техники безопасности.
Правила выбора оборудования, монтажа, наладки и эксплуатации подробно описаны в инструкции и каталоге.
Перед монтажом необходимо произвести первичный осмотр клапана и убедиться в отсутствии деформаций и механических повреждений. Трубопровод, на который планируется установить клапан, необходимо очистить от загрязнений, металлической стружки и заусенцев и продуть.
Непосредственно перед пайкой, необходимо снять катушку с клапана. После установки корпуса клапана, необходимо очистить корпус от окалины. Провести сборку клапана. (см. Инструкцию).
- Использование по назначению
Клапаны используются в качестве электромагнитных запорных устройств.
- Назначенные показатели
Срок службы – 10 лет. Назначенный срок хранения – 5 лет.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие клапанов электромагнитных типа EVR техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы клапанов электромагнитных типа EVR при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
