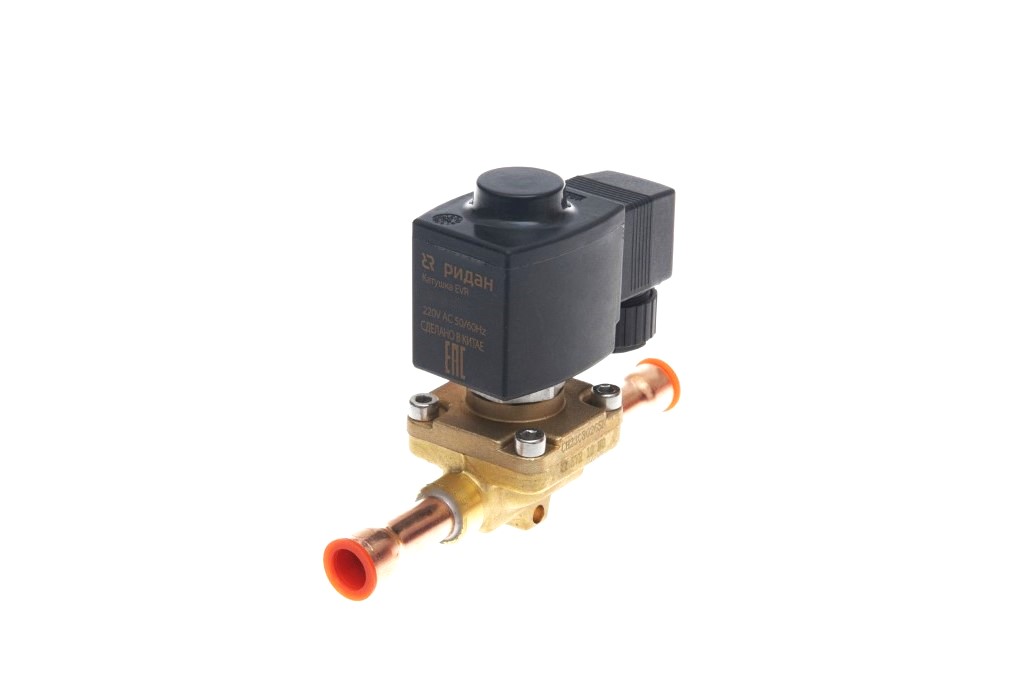

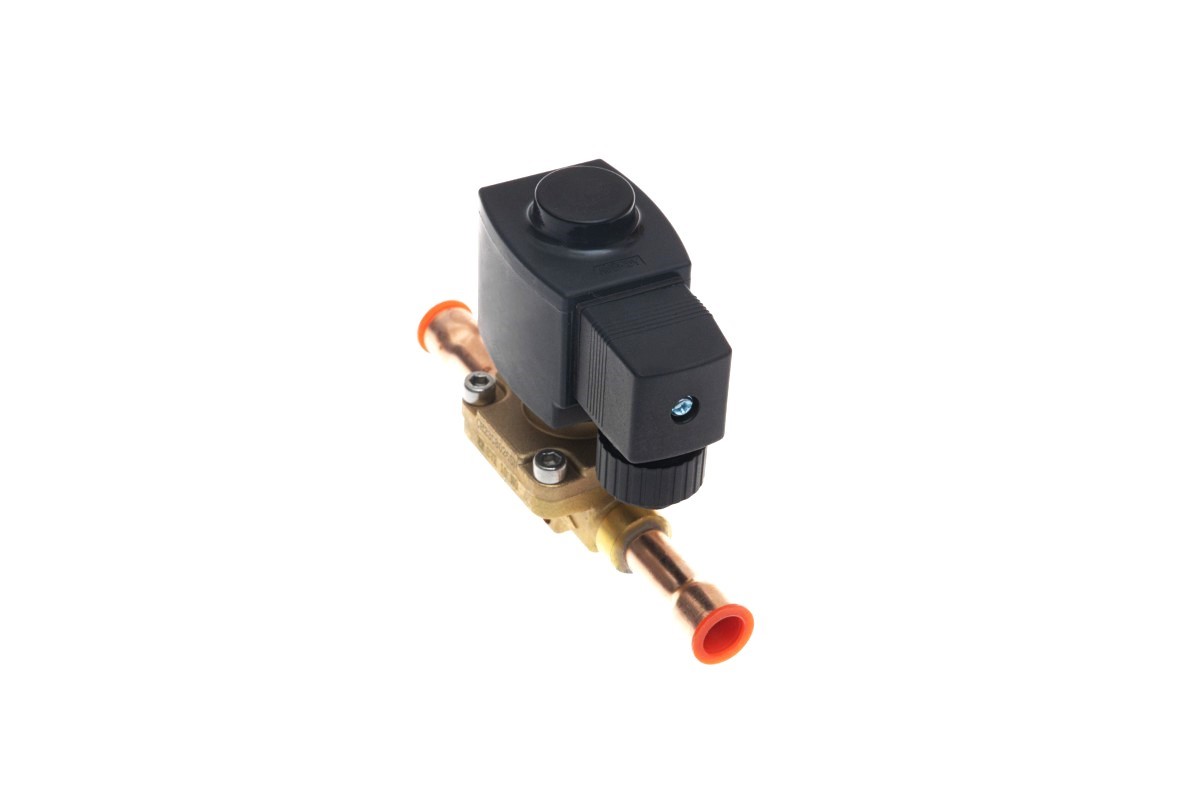

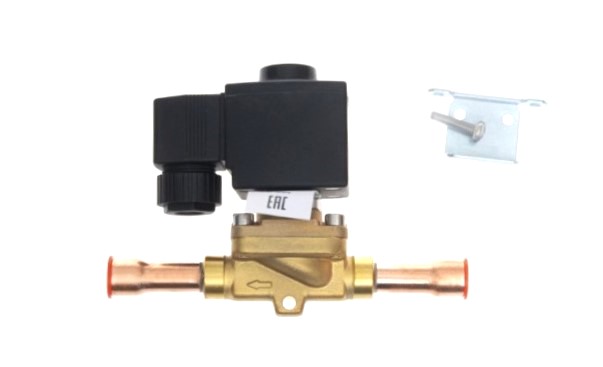

Ридан EVR 10 032L1291R — Клапан электромагнитный переменного тока НО, DN12, присоединительные патрубки 1/2", под пайку ODF

Назначение изделия

Нормально открытые клапаны электромагнитные EVR, модификация клапанов EVR (далее клапаны EVR), предназначены для установки в жидкостные и всасывающие линии, а также трубопроводы горячего газа. Клапаны подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости и систем кондиционирования, работающих на фторсодержащих хладагентах, включая такие хладагенты высокого давления, как R410A.

Сертификация

Соответствие клапанов электромагнитных типа EVR подтверждено в форме принятия деклараций о соответствии, оформленных по Единой форме. Имеются декларации о соответствии: ЕАЭС N RU Д-RU.РА03.В.97203/24 от 26.04.2024 по 25.04.2029, ЕАЭС N RU Д-RU.РА04.В.33957/24 от 16.05.2024 по 15.05.2029.

Описание и работа

Нормально открытые клапаны EVR 6-10 представляют собой клапаны с внешним управлением с «плавающей» мембраной. По центру мембраны расположен клапанный узел управляющего клапана из нержавеющей стали. Клапанная пластина управляющего клапана крепится непосредственно к сердечнику. Когда катушка обесточена, основной клапанный узел и клапанный узел управляющего клапана (каналы) открыты. Они поддерживаются в открытом состоянии под действием силы сжатия пружины. Когда на катушку подается питание, сердечник под действием магнитного поля движется вниз, прижимая закрывая клапанный узел управляющего клапана. Это приводит к повышению давления над мембраной, т.к. полость над мембраной перестает соединяться с выходом клапана. Это давление над мембраной обеспечивает закрытие и удержание клапана в закрытом состоянии. Для открытия клапана необходим определенный минимальный перепад давлений. Для клапанов модификаций EVR 6-10 этот перепад равен 0,05 бар, для EVR 15 - 0,2 бар.

Когда катушка обесточивается, клапанный узел управляющего клапана открывается. Через отверстия для уравнивания давления в мембране давление в полости над мембраной падает до давления на выходе из клапана, и основное проходное отверстие открывается.

Область применения

Устанавливаются в жидкостных линиях, линиях оттайки горячим газом, линиях всасывания и нагнетания систем охлаждения, заморозки и кондиционирования воздуха.

Совместимость

Клапан предназначен для использования с катушками переменного тока. Рекомендуется устанавливать перед ТРВ (терморегулирующий вентиль), ЭРВ (электронный расширительный вентиль).

Ключевые преимущества

• Широкий модельный ряд
• Поставляется совместно с катушкой

Дополнительные преимущества для специалистов

• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролю.

Использование по назначению

• Эксплуатационные ограничения

Клапаны должны использоваться строго по назначению в соответствии с указанием в технической документации.

• Максимальное рабочее давление: 45 бар.
• Температура рабочей среды: -40°С до +105 °C (кратковременно).
• Хладагенты: ХФУ, ГХФУ, ГФУ, ГФО.

• Подготовка изделия к использованию.

Специальной подготовки изделия к использованию не требуется. Во избежание несчастных случаев необходимо при монтаже и эксплуатации соблюдать общие требования безопасности по ГОСТ 12.2.063-2015.

Клапаны должны использоваться строго по назначению в соответствии с указанием в технической документации.

К обслуживанию клапанов допускается персонал, изучивший их устройство и правила техники безопасности.

Правила выбора оборудования, монтажа, наладки и эксплуатации подробно описаны в инструкции и каталоге.

Перед монтажом необходимо произвести первичный осмотр клапана и убедиться в отсутствии деформаций и механических повреждений. Трубопровод, на который планируется установить клапан, необходимо очистить от загрязнений, металлической стружки и заусенцев и продуть.

Непосредственно перед пайкой, необходимо снять катушку с клапана. После установки корпуса клапана, необходимо очистить корпус от окалины. Провести сборку клапана. (см. Инструкцию).

• Использование по назначению

Клапаны используются в качестве электромагнитных запорных устройств.

• Назначенные показатели

Срок службы – 10 лет. Назначенный срок хранения – 5 лет.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов электромагнитных типа EVR техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы клапанов электромагнитных типа EVR при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
