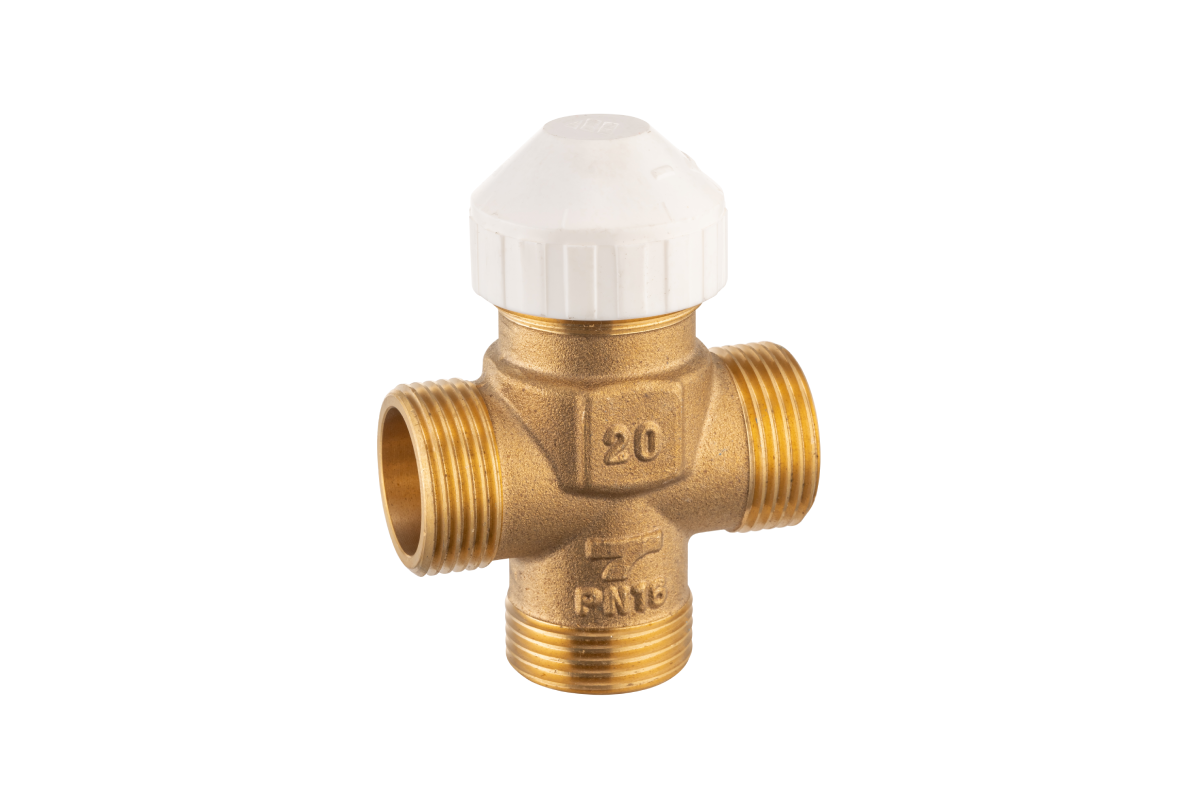

Клапаны регулирующие седельные VZL-2R/3R/4R
Раскрыть описание
Клапаны регулирующие седельные
Фильтры
Сортировать
По умолчанию
Ридан 065Z2074R — Клапан VZL-2R DN15, Kvs 1,7 PN16, T110, CW617, резьбовой
- Артикул:065Z2074R
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 2,5
- Пропускная способность Kvs, м³/ч: 1,7
Ридан 065Z2075R — Клапан VZL-2R DN20, Kvs 2,8 PN16, T110, CW617, резьбовой
- Артикул:065Z2075R
- Номинальный диаметр (DN), мм: 20
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: 2,8
Ридан 065Z2076R — Клапан VZL-2R DN25, Kvs 4,5 PN16, T110, CW617, резьбовой
- Артикул:065Z2076R
- Номинальный диаметр (DN), мм: 25
- Номинальное давление (PN), бар: 16
- Пропускная способность Kvs, м³/ч: 4,5
- Максимально допустимый перепад давлений, бар: 0,7
Ридан 065Z2084R — Клапан VZL-3R трехходовой DN15, Kvs 1,7, PN16, T110, CW617, резьбовой
- Артикул:065Z2084R
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 2,5
- Пропускная способность Kvs, м³/ч: Для прохода A-AB-1,7; Для прохода B-AB-1,3
Ридан 065Z2085R — Клапан VZL-3R трехходовой DN20, Kvs 2,8, PN16, T110, CW617, резьбовой
- Артикул:065Z2085R
- Номинальный диаметр (DN), мм: 20
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: Для прохода A-AB-2,8; Для прохода B-AB-1,8
Ридан 065Z2086R — Клапан VZL-3R трехходовой DN25, Kvs 4,5, PN16, T110, CW617, резьбовой
- Артикул:065Z2086R
- Номинальный диаметр (DN), мм: 25
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 0,7
- Пропускная способность Kvs, м³/ч: Для прохода A-AB-4,5; Для прохода B-AB-3,1
Ридан 065Z2094R — Клапан VZL-4R трехходовой с байпасом DN15, Kvs 1,7, PN16, T110, CW617, резьбовой
- Артикул:065Z2094R
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 2,5
- Пропускная способность Kvs, м³/ч: Для прохода A-AB-1,7; Для прохода B-AB-1,3
Ридан 065Z2095R — Клапан VZL-4R трехходовой с байпасом DN20, Kvs 2,8, PN16, T110, CW617, резьбовой
- Артикул:065Z2095R
- Номинальный диаметр (DN), мм: 20
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Пропускная способность Kvs, м³/ч: Для прохода A-AB-2,8; Для прохода B-AB-1,8
Документация
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
3D Модель
3D Модель
Техническое описание
Техническое описание
Подробная информация
Основные характеристики
- Условный проход: DN = 15–25 мм.
- Пропускная способность: Kvs = 1,7–4,5 м3/ч.
- Условное давление: PN = 16 бар.
- Температура регулируемой среды (воды или 50 % водного раствора гликоля): Т = 2–110 °С.
- Уменьшенная пропускная способность порта В (у клапанов VZL-3R и VZL-4R).
- Мягкое уплотнение затвора обеспечивает его герметичность.
- Клапаны снабжены рукояткой для ручного управления.
- Присоединение к трубопроводу: резьбовое с помощью фитингов.
Инструменты подбора
Подбор регулирующего клапана и привода/регулятора прямого действия
Конфигуратор HeatSelect (Хит Селект) — онлайн инструмент, позволяющий самостоятельно сделать расчет регулирующего клапа и привода либо регулятора прямого действия за несколько минут на основе имеющихся данных.
