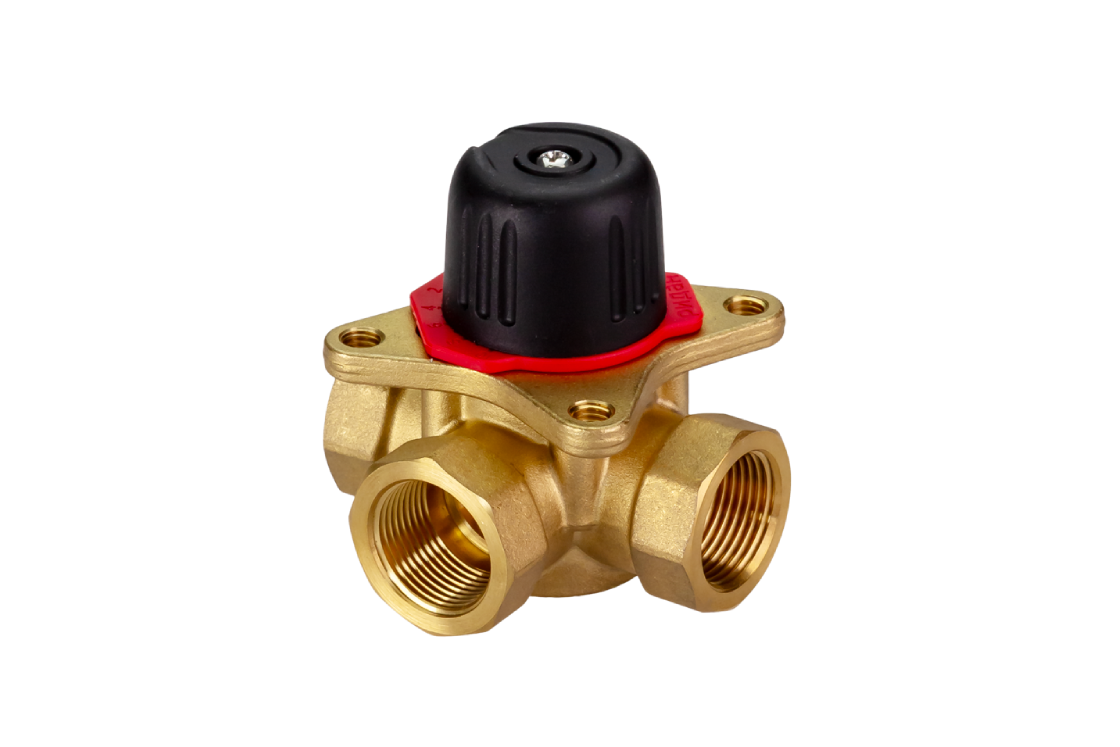

Клапан регулирующий поворотный HRB-3R Ридан
Клапан регулирующий поворотный серии HRB-3R предназначен для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан и нет необходимости в обеспечении точных характеристик регулирования.
Особенности:
- Низкая протечка через клапан.
- Эргономичная рукоятка.
- Простой монтаж.
- Применяется для смешения и разделения потоков.
- Cоединение с трубопроводом: резьбовое (внутренняя резьба).
Основные характеристики:
- Условный проход DN = 15–50 мм.
- Пропускная способность Kvs = 1–40 м3/ч.
- Условное давление: PN = 10 бар.
- Тмакс = 110 °С.
- Характеристика регулирования: S-образная.
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Пропускная способность Kvs, м³/ч | |||||
|---|---|---|---|---|---|---|---|---|
|
Ридан 065Z0403R — Клапан регулирующий поворотный HRB-3R PN10, DN15, Kvs 2,5, Tmax 110 °C, Rp1/2, корпус CW617N, трехходовой |
15 | 10 | 2,5 | |||||
|
|
||||||||
|
Ридан 065Z0404R — Клапан регулирующий поворотный HRB-3R PN10, DN20, Kvs 4.0, Tmax 110 °C, Rp3/4, корпус CW617N, трехходовой |
20 | 10 | 4 | |||||
|
|
||||||||
|
Ридан 065Z0402R — Клапан регулирующий поворотный Ридан HRB-3R, PN10, DN15, Kvs 1,6, Tmax 110 °C, Rp1/2, корпус CW617N, трехходовой |
15 | 10 | 1,6 | |||||
|
|
||||||||
|
Ридан 065Z0401R — Клапан регулирующий поворотный HRB-3R, PN10, DN15, Kvs 1, Tmax 110 °C, Rp1/2, корпус CW617N, трехходовой |
15 | 10 | 1 | |||||
|
|
||||||||
|
Ридан 065Z0410R — Клапан регулирующий поворотный HRB-3R PN10, DN50, Kvs 40, Tmax 110 °C, Rp2, корпус CW617N, трехходовой |
50 | 10 | 40 | |||||
|
|
||||||||
|
Ридан 065Z0409R — Клапан регулирующий поворотный HRB-3R PN10, DN40, Kvs 25, Tmax 110 °C, Rp1-1/2, корпус CW617N, трехходовой |
40 | 10 | 25 | |||||
|
|
||||||||
|
Ридан 065Z0407R — Клапан регулирующий поворотный HRB-3R PN10, DN25, Kvs 10, Tmax 110 °C, Rp1, корпус CW617N, трехходовой |
25 | 10 | 10 | |||||
|
|
||||||||
|
Ридан 065Z0405R — Клапан регулирующий поворотный HRB-3R PN10, DN20, Kvs 6,3, Tmax 110 °C, Rp3/4, корпус CW617N, трехходовой |
20 | 10 | 6,3 | |||||
|
|
||||||||
|
Ридан 065Z0408R — Клапан регулирующий поворотный HRB-3R PN10, DN32, Kvs 16, Tmax 110 °C, Rp1-1/4, корпус CW617N, трехходовой |
32 | 10 | 16 | |||||
|
|
||||||||
|
Ридан 065Z0399R — Клапан регулирующий поворотный HRB-3R PN10, DN15, Kvs 0,4, Tmax 110 °C, Rp1/2, корпус CW617N, трехходовой |
15 | 10 | 0,4 | |||||
|
|
||||||||
|
Ридан 065Z0400R — Клапан регулирующий поворотный HRB-3R PN10, DN15, Kvs 0,63, Tmax 110 °C, Rp1/2, корпус CW617N, трехходовой |
15 | 10 | 0,63 | |||||
|
|
||||||||
Вопросы по серии
В системе без давления шток клапана свободно вращается от руки. При подаче давления (4 бар) клапан клинит, провернуть невозможно. В работе менее года. Ранее аналогичная ситуация была на другом объекте также с 3-х ходовым клапаном Ридан (при ПНР). В чем может быть причина?

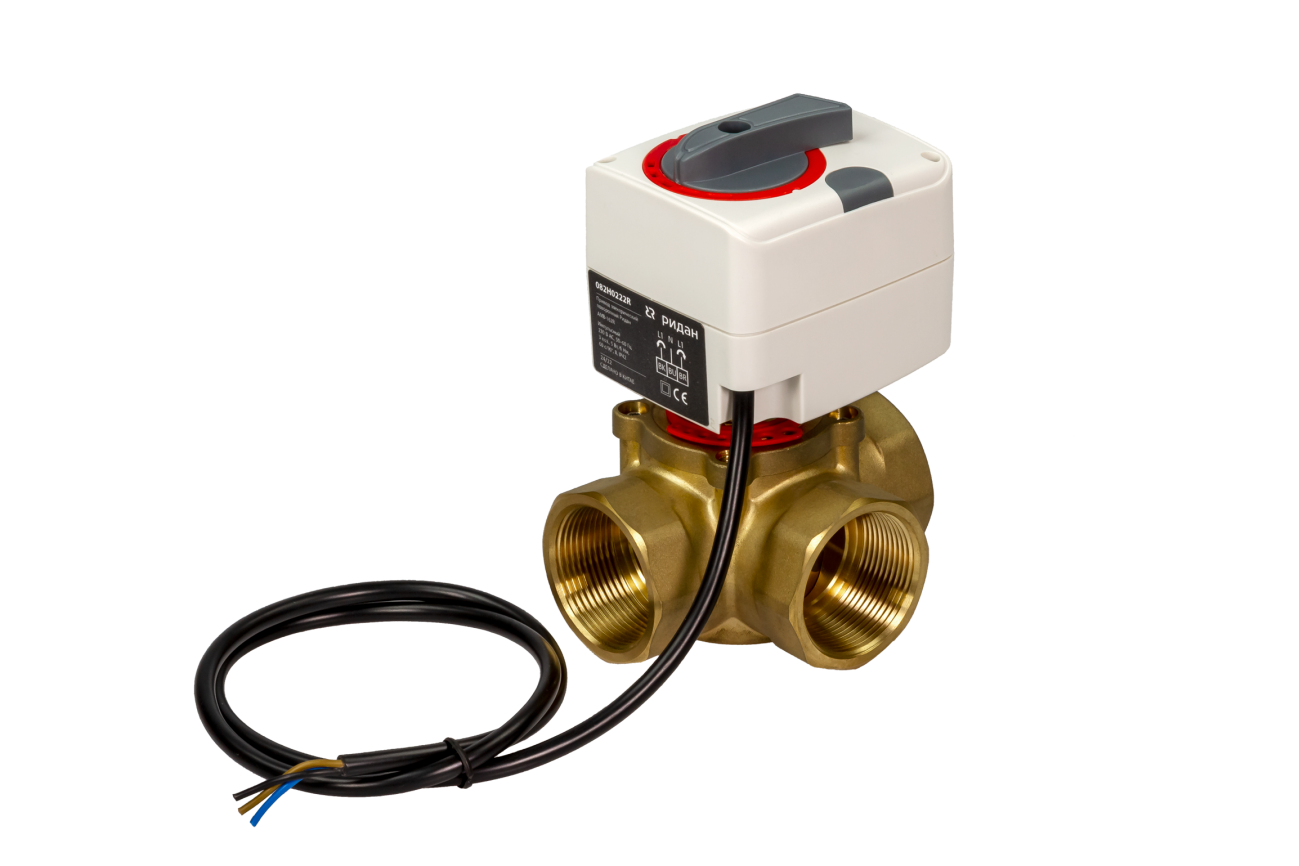

Посмотреть ответК клапану HRB-3R ду15 065Z0403R приобрели привод AMB-162R арт.082H0230R. Можно его как-то присоединить через монтаж. комплект?
Посмотреть ответУточните, пожалуйста, производителя по коду 065Z0404R . Ридан или Danfoss.
Посмотреть ответПрошу Вас уточнить возможно ли установить электропривод AMB 162 "Danfoss" (код 082H0230) на клапан HRB-3R "Ридан" код 065Z0404R
Посмотреть ответЕсть контроллер арт 087H3805R и клапан 065Z0410R. Прошу уточнить какой привод нужен для докомплектации клапана чтобы можно было им управлять с этого контроллера и нужно ли ещё доп оборудование.
Посмотреть ответНе можем установить привод 082H0230R на клапан 065Z0407R, потеряли переходник. Его можно приобрести отдельно?
Посмотреть ответПодскажте, входя ли адаптеры для приводов в комплект поставки клапана или привода артикулов которые выше? 82H0273R1 065Z0408R
