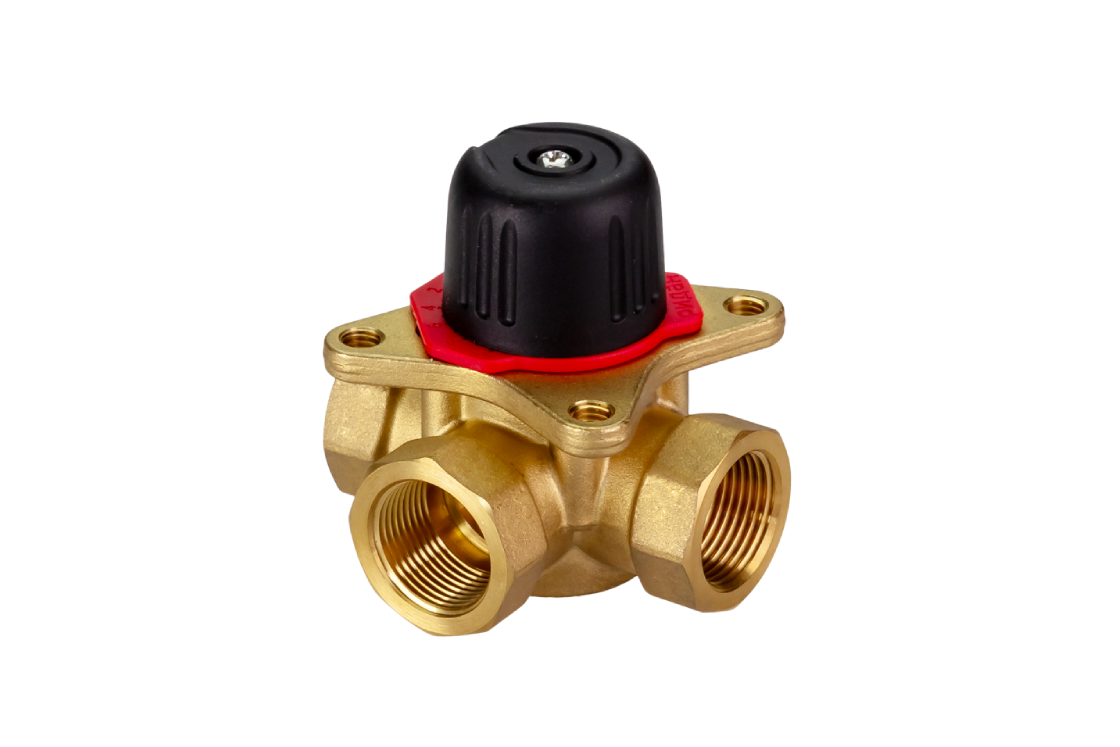

Ридан 065Z0410R — Клапан регулирующий поворотный HRB-3R PN10, DN50, Kvs 40, Tmax 110 °C, Rp2, корпус CW617N, трехходовой

16 939.65
Цена без НДС Входит в складскую программу
Номинальный диаметр (DN), мм
50
Номинальное давление (PN), бар
10
Пропускная способность Kvs, м³/ч
40
Бренд: Ридан

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальный диаметр (DN), мм
50
Номинальное давление (PN), бар
10
Пропускная способность Kvs, м³/ч
40

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат
Сертификат

.pdf
2D Чертеж
2D Чертеж
2D Чертеж
HRB-3R DN50_dwg

.dwg
3D Чертеж
3D Чертеж
3D Чертеж
HRB-3R-DN50_dwg

.dwg
Письмо о замене
Письмо о замене
BIM модель
BIM модель
BIM модель
HRB-3R_zip

.zip
Каталог
Каталог
Техническое описание
Техническое описание
Техническое описание

.pdf
Номинальный диаметр (DN), мм
50
Номинальное давление (PN), бар
10
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Уплотнение
EPDM
Максимально допустимый перепад давлений, бар
2
PH среды
Мин. 7 , Макс 10
Рабочая среда
вода или 50% водный раствор гликоля
Крутящий момент при PN, Нм
5
Тип присоединения к трубопроводу
Резьбовое (внутренняя резьба по ISO 7/1)
Характеристика регулирования
S- образная
Масса, кг, не более
1,71
Пропускная способность Kvs, м³/ч
40
Вид привода или регулирующего блока
AMB-162R
Корпус
Латунь EN 12165 CW617N
Температура рабочей среды, °С
-10 — 110
Запорный элемент (шар, диск, золотник)
Латунь EN 12165 CW617N
Герметичность затвора (объем протечки / класс герметичности)
не более 1% потока
Сальниковый блок
Латунь EN 12165 CW617N
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие клапана регулирующего HRB-3R техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана регулирующего HRB-3R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
Комплектность
В комплект поставки входит:- клапан регулирующий HRB-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия
HRB-3R предназначены для применения в системах теплоснабжения для смешения или разделения и получения необходимой температуры теплоносителя дляпотребителя. HRB-3R можно использовать совместно с электрическими поворотными приводами Ридан типа AMB, модификация AMB-162R. Примеры применения: При необходимости реверсирования потоков требуется изменить направление вращения электропривода и положения шкалы индикатора.
EAN (single-pack)
4630266118902
EAN (multi-pack)
4630266118995
Количество (multi-pack)
9
Скачать все файлы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат

.pdf
2D Чертеж
2D Чертеж
HRB-3R DN50_dwg

.dwg
3D Чертеж
3D Чертеж
HRB-3R-DN50_dwg

.dwg
Письмо о замене
Письмо о замене
BIM модель
BIM модель
HRB-3R_zip

.zip
Каталог
Каталог
Техническое описание
Техническое описание

.pdf
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Номинальный диаметр (DN), мм Номинальное давление (PN), бар Пропускная способность Kvs, м³/ч

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN15 KVS0.4 Tmax 110°C Rp1/2 CW617N 3х-ходовой

    15 10 0,4
    6 973.05 Регулярные поставки

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN15 KVS0.63 Tmax 110°C Rp1/2 CW617N 3х-ходовой

    15 10 0,63
    6 973.05 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN15 KVS1 Tmax 110°C Rp1/2 CW617N 3х-ходовой

    15 10 1
    6 973.05 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN15 KVS1,6 Tmax 110°C Rp1/2 CW617N 3х-ходовой

    15 10 1,6
    6 973.05 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN15 KVS2,5 Tmax 110°C Rp1/2 CW617N 3х-ходовой

    15 10 2,5
    6 973.05 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN20 KVS4.0 Tmax 110°C Rp3/4 CW617N 3х-ходовой

    20 10 4
    6 547.80 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN20 KVS6,3 Tmax 110°C Rp3/4 CW617N 3х-ходовой

    20 10 6,3
    6 547.80 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN25 KVS10 Tmax 110°C Rp1 CW617N 3х-ходовой

    25 10 10
    7 116.90 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN32 KVS16 Tmax 110°C Rp1-1/4 CW617N 3х-ходовой

    32 10 16
    7 739.55 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN40 KVS25 Tmax 110°C Rp1-1/2 CW617N 3х-ходовой

    40 10 25
    13 524.00 Входит в складскую программу

    Клапан регулирующий поворотный Ридан HRB-3R PN10 DN50 KVS40 Tmax 110°C Rp2 CW617N 3х-ходовой

    50 10 40
    16 939.65 Входит в складскую программу
