Квартирные станции ШКС — компактные инженерные решения заводской готовности, которые служат индивидуальным узлом подключения конкретного жилого помещения к общедомовым стоякам отопления и водоснабжения. Фактически это персональный «пульт управления» инженерными системами квартиры: сюда заходят ресурсы из стояков, после чего они распределяются по внутренней разводке, проходя через приборы учета, регулирующую и защитную арматуру.

Именно такие задачи решает линейка квартирных станций ШКС от Ридан. В зависимости от модификации оборудование предназначено для подключения квартирной разводки систем горячего и холодного водоснабжения (ШКСВ-1Р), двухтрубных горизонтальных систем отопления (ШКСО-1Р) или совмещенных систем отопления и водоснабжения (ШКСОВ-1Р). Основная область применения — многоквартирные жилые дома с поквартирной горизонтальной разводкой, где требуется обеспечить комфорт, точность учета и надежность каждой квартиры в отдельности.

Назначение квартирной станции

Квартирная станция водоснабжения ШКСВ-1Р предназначена для подключения квартирной разводки систем ГВС и ХВС к стоякам водоснабжения дома. Станция выполняет присоединительную функцию (подключение к стоякам), измерительную (учет потребленной воды) и защитную (предотвращение гидроударов и избыточного давления). В зависимости от комплектации может быть реализована циркуляция ГВС для обеспечения комфортной температуры воды у потребителя в любой точке квартиры.

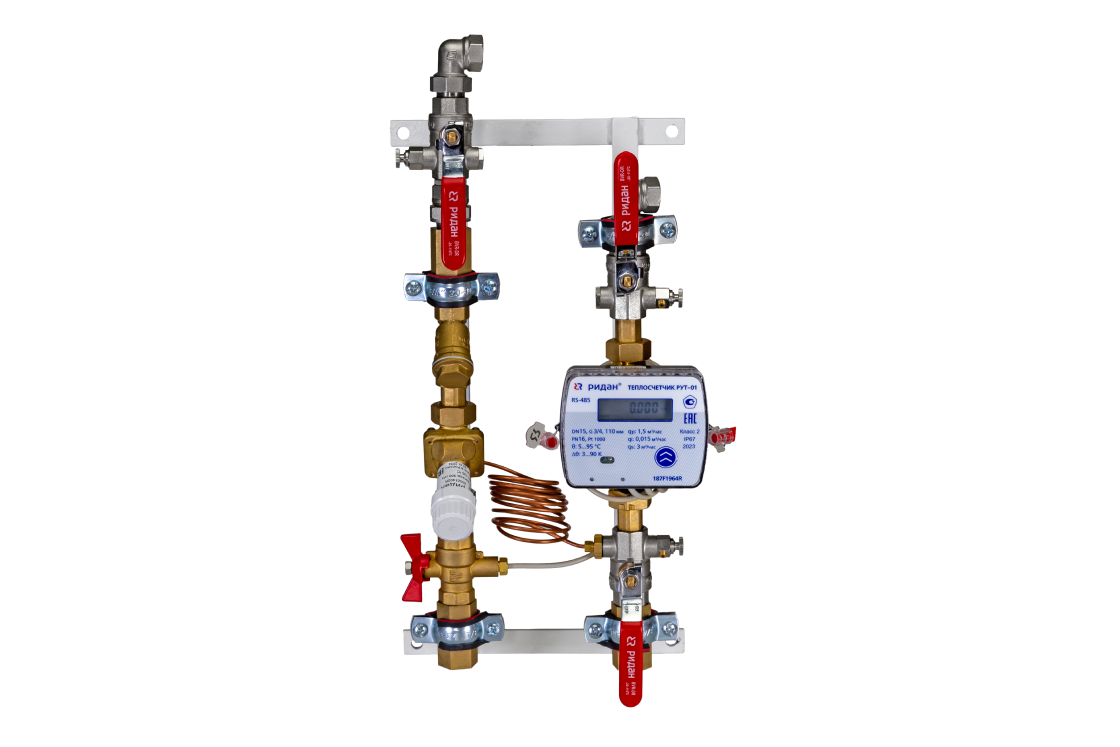

Квартирная станция отопления ШКСО-1Р предназначена для подключения двухтрубной горизонтальной системы отопления квартиры к стоякам отопления дома. Оборудование выполняет присоединительную, измерительную и регулирующую функции, обеспечивая автоматическую балансировку системы и учет потребленного тепла. Доступны модификации с различными типами балансировочных клапанов (APT-R, APQT), что позволяет гибко настраивать гидравлический режим под конкретные задачи.

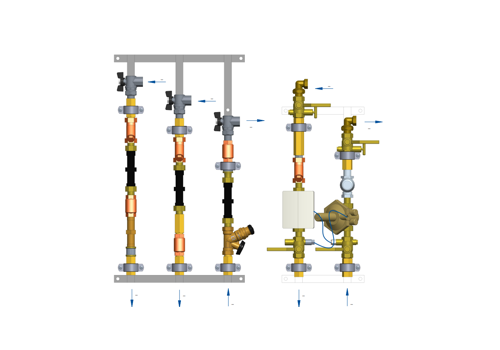

Совмещенная квартирная станция ШКСОВ-1Р объединяет функции обоих типов оборудования и предназначена для одновременного подключения систем отопления и водоснабжения квартиры к соответствующим стоякам дома. Это комплексное решение «все в одном», включающее автоматическую балансировку отопления, учет тепла и воды, а также опциональную циркуляцию ГВС и защиту от гидроударов.

Совместимость квартирной станции

Инженерная гибкость — ключевая характеристика линейки ШКС. Все станции выпускаются в исполнениях с правым и левым присоединением к стоякам, что упрощает интеграцию в существующие планировки технических этажей и коридоров. Для учета ресурсов применяются проверенные решения:
Квартирная станция отопления со счетчиком комплектуется теплосчетчиками Ридан РУТ-01 со встроенным коммуникационным модулем RS-485 для организации сбора и диспетчеризации данных.
Квартирная станция водоснабжения может оснащаться счетчиками воды СГВ-15ЭВ с аналогичным модулем либо иметь монтажные вставки под установку любых типов водосчетчиков, соответствующих проектным требованиям. Унифицированные присоединительные размеры обеспечивают совместимость с большинством современных трубных систем, используемых во внутриквартирной разводке.

Ключевые преимущества квартирной станции

Серия квартирных станций ШКС создана для комплексного решения задач по учету, регулированию и защите инженерных систем в многоквартирных домах.Среди ключевых преимуществ следующие:

• Заводская готовность и надежность: все станции поставляются как готовые изделия, прошедшие гидравлические испытания. Каждое устройство имеет паспорт и сертификат соответствия, что гарантирует качество и долговечность.
• Автоматическая балансировка отопления: в станциях ШКСО-1Р и ШКСОВ-1Р применяются автоматические балансировочные клапаны APT-R и комбинированные клапаны APQT. Они поддерживают постоянный перепад давления на вводе в квартиру, ограничивают предельный расход теплоносителя и позволяют управлять температурой в помещении при установке термоэлектроприводов. Это исключает необходимость сложной гидравлической наладки и обеспечивает бесшумную работу радиаторных терморегуляторов.
• Комфорт и безопасность водоснабжения: квартирная станция водоснабжения с циркуляцией оснащается термостатическими балансировочными клапанами AHT-R, которые поддерживают циркуляцию ГВС, гарантируя мгновенную подачу горячей воды. Модификации с редукционными клапанами 7biz защищают внутреннюю разводку от избыточного давления, а гасители гидроударов предотвращают разрушение трубопроводов при резком закрытии смесителей.
• Готовность к автоматизированному учету: встроенные теплосчетчики РУТ-01 и водосчетчики СГВ-15ЭВ с интерфейсом RS-485 позволяют интегрировать квартирные станции в общедомовые системы сбора данных и диспетчеризации без дополнительных затрат на дооснащение.
• Упрощение проектирования и монтажа: использование готовых заводских решений значительно сокращает время проектирования, снижает стоимость монтажных работ и минимизирует риск ошибок при сборке на объекте.

Принцип работы квартирной станции

В основе работы квартирных станций водоснабжения ШКСВ-1Р лежит принцип централизованного подключения и защиты. Холодная и горячая вода из общедомовых стояков поступают на вход станции, где проходит через запорную арматуру. Далее поток направляется через монтажные вставки или встроенные водосчетчики СГВ-15ЭВ для учета потребления. В модификациях с защитой от избыточного давления установлены редукционные клапаны 7BIZ, снижающие напор до безопасного значения перед подачей в квартиру. Гасители гидроударов демпфируют резкие скачки давления. В версиях с циркуляцией термостатический балансировочный клапан AHT-R поддерживает постоянную циркуляцию горячей воды, обеспечивая ее комфортную температуру в любой точке разбора.

Квартирные станции отопления ШКСО-1Р работают следующим образом: теплоноситель из подающего стояка поступает в станцию, проходит через фильтр сетчатый FVR-R и попадает на автоматический балансировочный клапан (APT-R или APQT). Этот клапан поддерживает стабильный перепад давления на вводе в квартиру независимо от колебаний в общедомовой сети. Далее теплоноситель через клапан терморегулятора TR-G (в модификациях тип 6) направляется в квартиру. Обратный поток возвращается в станцию, проходит через теплосчетчик РУТ-01 для измерения потребленной тепловой энергии и уходит в обратный стояк. Возможность установки термоэлектроприводов на клапаны позволяет автоматически снижать температуру в квартире в ночное время или при отсутствии жильцов, оптимизируя энергопотребление.

Совмещенная станция ШКСОВ-1Р объединяет оба принципа: контур отопления работает через APT-R и TR-G с измерением тепла, а контур водоснабжения — через узлы ХВС/ГВС с защитой и опциональной циркуляцией от AHT-R. Все компоненты смонтированы на единой раме, что обеспечивает компактность и удобство обслуживания.

Профессиональные инструменты для проектирования инженерных систем

Для инженеров и проектировщиков доступен полный комплект технической поддержки:

• Специализированные плагины для AutoCAD и NanoCAD (например, плагин DCAD) позволяют автоматизировать процесс создания узлов ИТП и ЦТП.
• В базе технической документации представлены подробные каталоги, BIM-модели, чертежи и руководства по монтажу, что ускоряет разработку проектной документации.

Выбрать и купить квартирную станцию можно в каталоге на нашем сайте.
