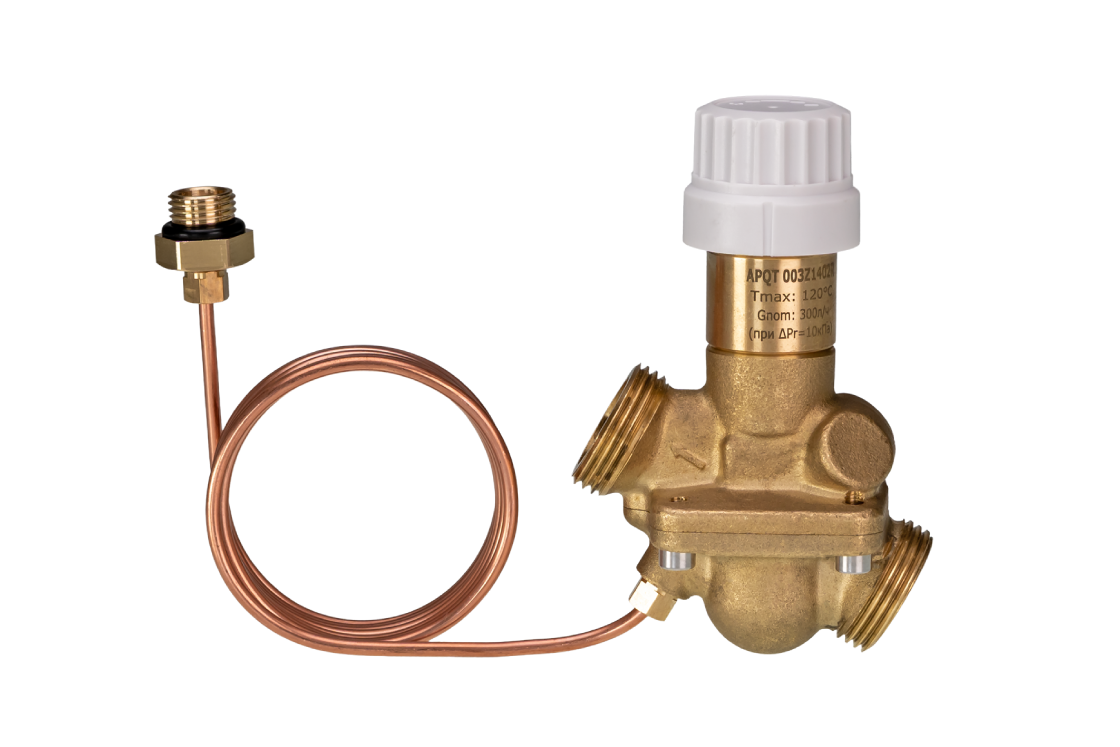

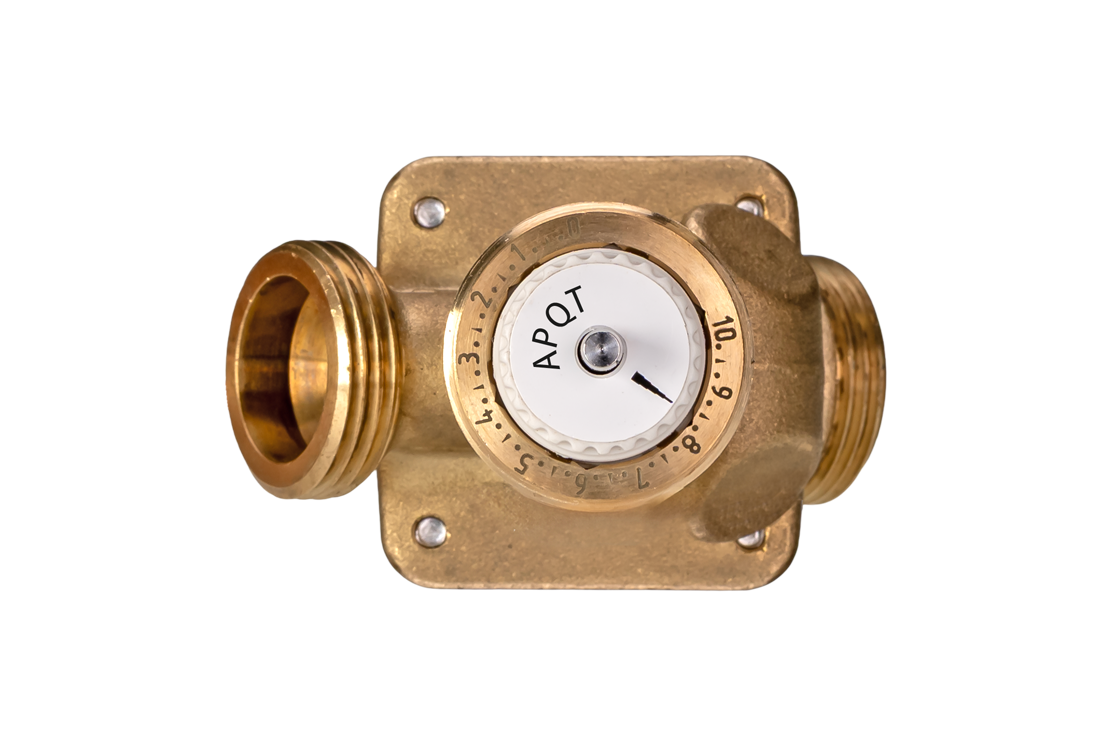

Автоматический комбинированный клапан APQT с наружной резьбой Ридан
APQT — это автоматический комбинированный балансировочный клапан с резьбовым присоединением, предназначенный для гидравлической балансировки систем отопления при переменных расходах теплоносителя от 0 до 100 %. Применяется в двухтрубных системах отопления и используется как в системе радиаторного отопления, так и в системе водяных теплых полов.
Клапан APQT устанавливается на подающий трубопровод и может применяться как с клапаном-партнером, так и подключаться в трубопровод при помощи адаптера импульсной трубки. APQT будет поддерживать постоянный перепад давления, ограничивать предельный расход теплоносителя, а при использовании с термоэлектрическим приводом — изменять расход теплоносителя в двухпозиционном режиме (зонное регулирование). Установка клапана быстрая и простая. Больше нет необходимости в сложной и долгой наладке системы.
Материал корпуса APQT — латунь. Теплоноситель, применяемый с клапаном — вода или водогликолевые смеси для систем отопления и охлаждения с температурой до 120 °С и условным давлением PN 16 бар.

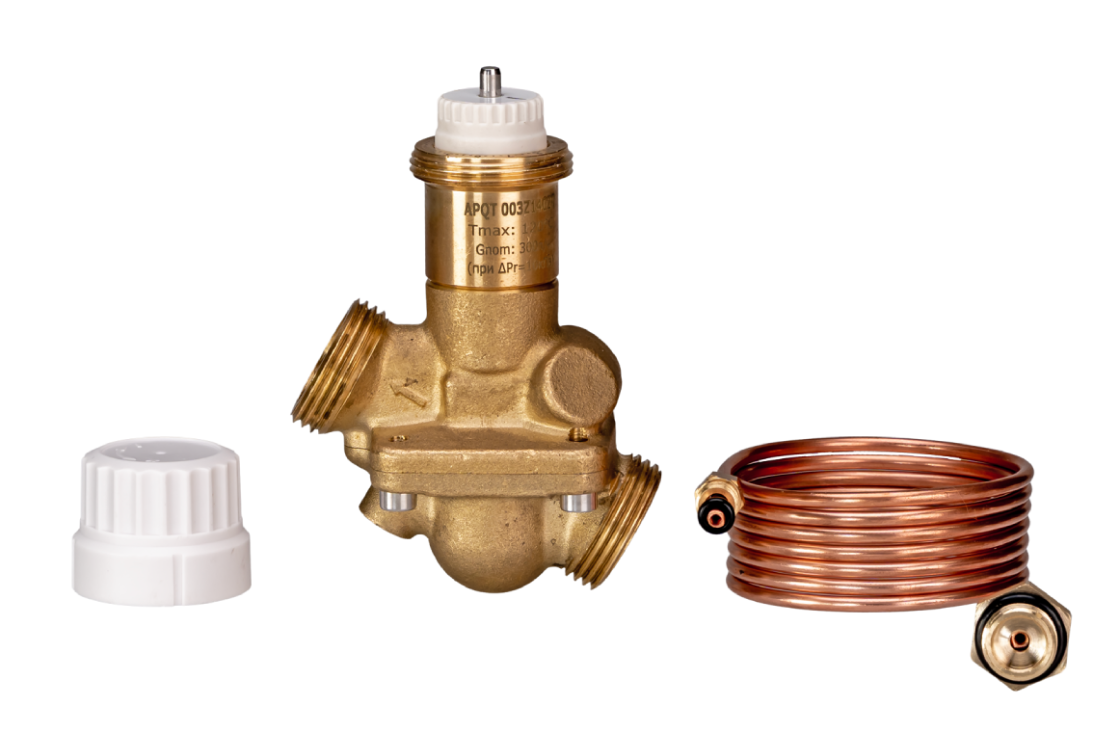

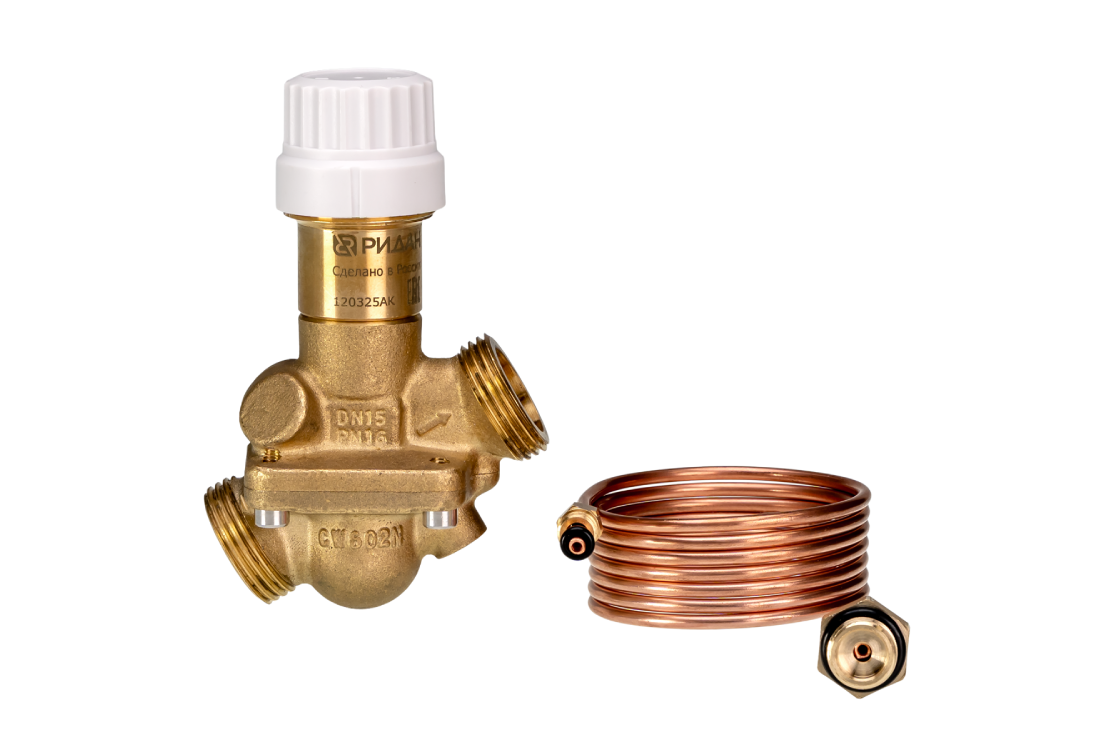

В комплекте с APQT поставляется импульсная трубка 1,2 м и адаптер импульсной трубки 1/4"-1/16".
Автоматические комбинированные клапаны APQT представлены в нескольких исполнениях:
- С диаметрами 15, 20, 25 и 32 мм.
- Версии для нормального и высокого перепада давлений.
Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 003Z1402R — Автоматический балансировочный клапан APQT DN15 | 15 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 26 275.20 Входит в складскую программу | ||||||||
Ридан 003Z1405R — Автоматический балансировочный клапан APQT DN32 | 32 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 44 464.75 Заказная позиция | ||||||||
Ридан 003Z1404R — Автоматический балансировочный клапан APQT DN25 | 25 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 31 467.45 Заказная позиция | ||||||||
Ридан 003Z1413R — Автоматический балансировочный клапан APQT DN20 HP | 20 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 23 998.23 Заказная позиция | ||||||||
Ридан 003Z1415R — Автоматический балансировочный клапан APQT DN32 HP | 32 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 37 028.27 Заказная позиция | ||||||||
Ридан 003Z1403R — Автоматический балансировочный клапан APQT DN20 | 20 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 28 817.85 Заказная позиция | ||||||||
Ридан 003Z1412R — Автоматический балансировочный клапан APQT DN15 HP | 15 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 21 880.82 Заказная позиция | ||||||||
Ридан 003Z1414R — Автоматический балансировочный клапан APQT DN25 HP | 25 | 16 | 120 | Внешняя резьба ISO 228/1 | ||||
₽ 26 204.70 Заказная позиция | ||||||||
Назначение изделия
APQT — автоматический комбинированный балансировочный клапан с резьбовым присоединением. Предназначен для гидравлической балансировки систем отопления при переменных расходах теплоносителя от 0 до 100 %. Применяется в двухтрубных системах отопления и используется как в системе радиаторного отопления, так и в системе водяных теплых полов.
Сертификация
Соответствие клапанов комбинированных балансировочных типа APQT подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.
Описание и работа
Клапан APQT — автоматический комбинированный балансировочный клапан. Он функционирует как регулятор перепада давлений, ограничитель расхода и клапан зонного управления. Более высокое давление воздействует на внешнюю поверхность регулирующей мембраны, в то время как через импульсную трубку более низкое давление в обратном трубопроводе воздействует на внутреннюю сторону мембраны.
Когда располагаемое давление увеличивается при неполной нагрузке, мембрана прогибается, избыток давления дросселируется на регуляторе перепада давлений. Таким образом обеспечивается поддержание постоянного перепада давлений ΔPr внутри регулируемого участка, включая потерю давлений на седле регулирующей части клапана APQT.
Регулирующая часть клапана APQT функционирует в качестве ограничителя расхода. Это делает возможным установку как расчетного расхода теплоносителя, так и необходимого перепада давлений ΔPr. Расход теплоносителя определяется предварительными настройками клапана APQT в зависимости от располагаемого давления, необходимого для квартирной или этажной системы.
Если на клапан APQT установлен термоэлектропривод, клапан может выполнять функции зонного клапана. При использовании регулятора с установленными временными программами доступными становятся такие функции, как ночное понижение температуры в помещениях квартиры и режим полного отключения при длительном отсутствии жильцов.
Область применения
Клапан APQT устанавливается на подающий трубопровод и может применяться как с клапаном-партнером, так и подключаться в трубопровод при помощи адаптера импульсной трубки. APQT будет поддерживать постоянный перепад давления, ограничивать предельный расход теплоносителя, а при использовании с термоэлектрическим приводом — изменять расход теплоносителя в двухпозиционном режиме (зонное регулирование).
Совместимость
Автоматический комбинированный балансировочный клапан APQT может применяться как совместно с клапанами-партнерами MVT-R, так и без них. При этом функция ограничения расхода присутствует в любом случае. Клапан APQT совместим с приводами TWA-QR и AME 110 NLXR. Клапан может использоваться как отдельно, так и в составе квартирных узлов ШКСО или этажных узлов TDU.
Ключевые преимущества
- Удобство и простота монтажа
- Комплексный подход
- Cделано в России
- Точное поддержание перепада давления
- Ограничение расхода
- Зонное регулирование
Дополнительные преимущества для специалистов
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям.
Эффективность и экономия
Применение автоматического балансировочного клапана APQT позволяет точно поддерживать перепад давления, что исключает перерасхода теплоносителя. Также клапан ограничивает расход, тем самым упрощая пуско-наладку и эксплуатацию.
Использование по назначению
- Эксплуатационные ограничения:
- Максимальное рабочее давление 16 бар.
- Перепад давлений на клапане max 400 кПа.
- Максимальная температура теплоносителя 120 °С.
- Подготовка изделия к использованию
Корпус клапана не должен иметь видимых повреждений, настроечная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапан должно совпадать с направлением стрелки нанесенной на корпус клапана.
Процесс изменения настройки изделия описан в указаниях по монтажу и наладке.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие автоматического комбинированного балансировочного клапана APQT техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
