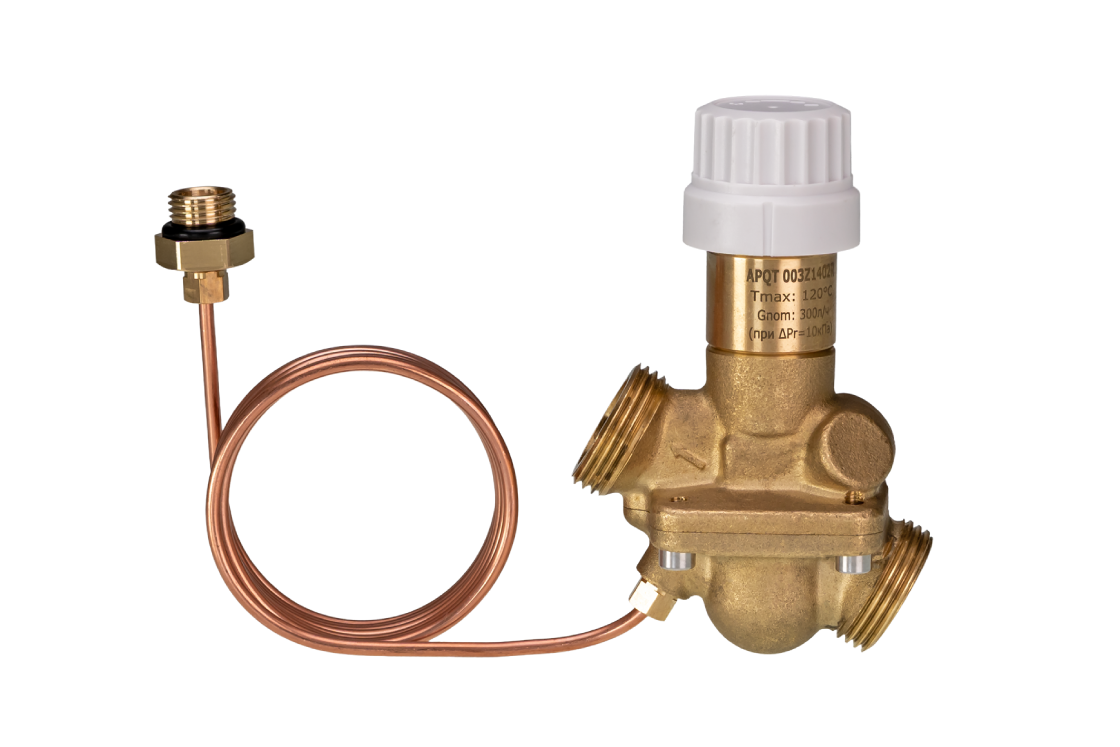

Ридан 003Z1405R — Автоматический балансировочный клапан APQT DN32

Обзор кода 003Z1405R

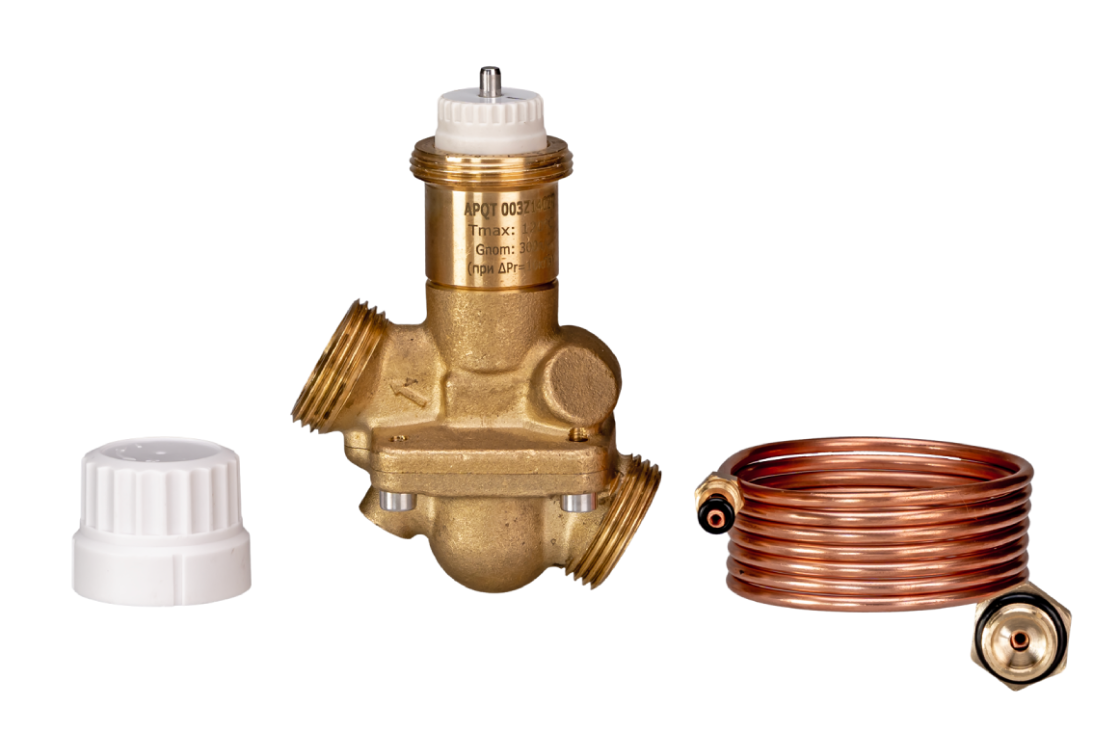

Комплектность

• клапан APQT;
• адаптер для подключения импульсной трубки;
• инструкция;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода
соответствующего артикула/кода материала.

Список комплектующих

• Адаптер импульсной трубки, мм 162L2667 1/4” (нар.р.) — 1/16” (вн.р.)
• Импульсная трубка с уплотнительными фитингами 003L8152R L = 1,2 м

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание термостатического элемента должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода

• Меры безопасности


Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу


Распаковать клапан из коробки проверить комплектность оборудования на соответствие информации указанной в паспорте, осмотреть на наличие повреждений, проверить вращение рукоятки. Рукоятка должна вращаться от одного крайнего положения к другому.

• Монтаж и демонтаж


При установке клапана APQT направление стрелки на его корпусе должно совпадать с направлением движения теплоносителя. Если это условие не выполняется, клапан будет работать некорректно.
Импульсная трубка должна быть установлена между клапаном и адаптером 1/4""–1/₁₆"", который поставляется в комплекте с клапаном APQT. В качестве альтернативы импульсная трубка может быть подсоединена к клапану-партнеру, например, к клапану типа MVT-R. При этом доступны функции измерения расхода и перекрытия потока.
Примечание. Перед запуском импульсная трубка должна быть заполнена водой.

• Регулирование


Настройка производится без применения специального инструмента. Для изменения настроек необходимо:
1 снять защитный колпачок или установленный привод;
2 повернуть руками настроенный колпачок и выставить требуемое значение напротив риски;

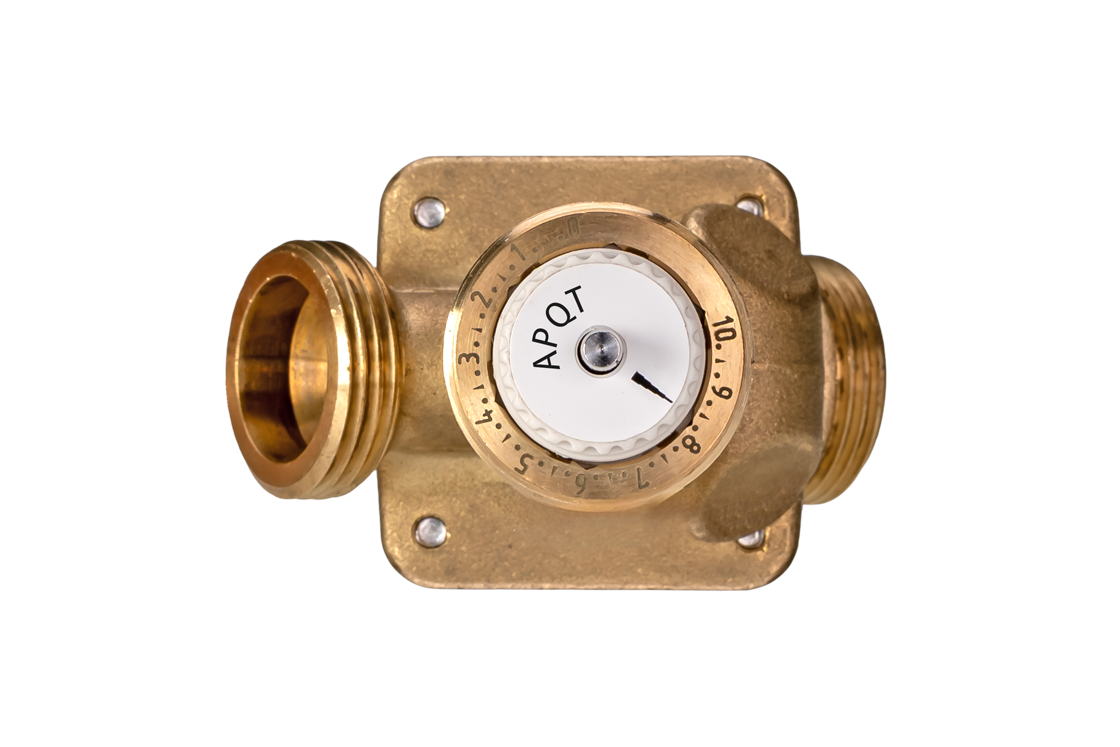

При полностью закрытом положении настройка должна быть напротив 0. Шкала настройки на клапане размечена от 10 (100% от номинального расхода) до 0. Настройка 0 соответствует закрытому положению клапана.

Техническое обслуживание

При нормальных условиях эксплуатации клапан не требует дополнительного технического обслуживания. В процессе эксплуатации следует проверять клапан на наличие протечек в разъёмных соединениях в соответствии с плановым осмотром системы если таковой предусмотрен, но не реже одного раза в течении отопительного сезона. Информация об отказах или иных показателях несоблюдения требуемой надёжности передаётся в ООО «Ридан Трейд» в виде заполненной формы заявки на сервисное обслуживание, которая в дальнейшем обрабатывается специалистами ООО «Ридан Трейд». Изготовление, испытание, монтаж и эксплуатация клапанов должны осуществляться с соблюдением общих требований безопасности промышленной трубопроводной арматуры по ГОСТ 12.2.063-2015.

Установку и ремонт клапанов должны осуществлять специалисты, изучившие инструкцию по монтажу и знающие правила техники безопасности. Клапаны не требуют постоянного присутствия обслуживающего персонала. Периодическое техническое обслуживание не требуется

Транспортирование и хранение

Хранение осуществляется в соответствии при следующих условиях:
- температура хранения -30 до +70 °С, верхнее значение относительной влажности 80 % при 35 °С и более низких температурах, без конденсации влаги;
- место хранения: обогреваемые и (или) охлаждаемые помещения без непосредственного воздействия солнечных лучей, осадков, ветра, песка и пыли, отсутствие или незначительное воздействие конденсации.

Транспортирование осуществляется в упаковке фирмы-изготовителя при температуре от -30 до +70 °С.
Условия транспортирования «С» в соответствии с ГОСТ Р 51908-2002. Консервация не предусмотрена

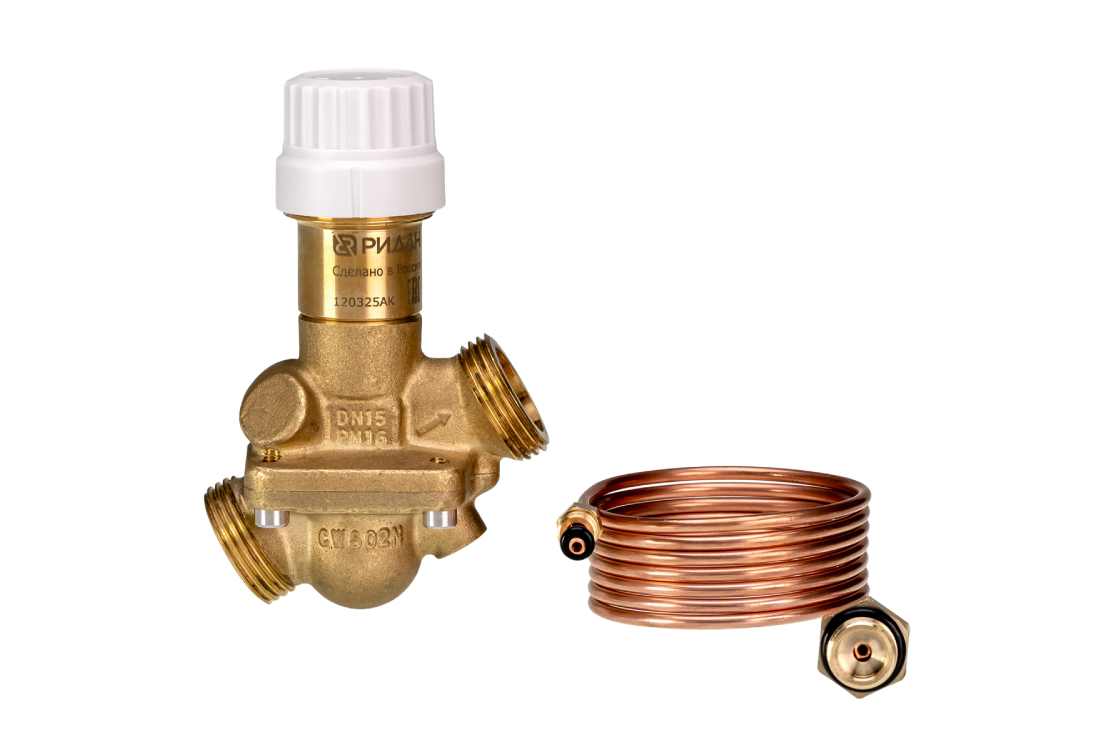

Обзор серии APQT

Назначение изделия

APQT — автоматический комбинированный балансировочный клапан с резьбовым присоединением. Предназначен для гидравлической балансировки систем отопления при переменных расходах теплоносителя от 0 до 100 %. Применяется в двухтрубных системах отопления и используется как в системе радиаторного отопления, так и в системе водяных теплых полов.

Сертификация

Соответствие клапанов комбинированных балансировочных типа APQT подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.

Описание и работа

Клапан APQT — автоматический комбинированный балансировочный клапан. Он функционирует как регулятор перепада давлений, ограничитель расхода и клапан зонного управления. Более высокое давление воздействует на внешнюю поверхность регулирующей мембраны, в то время как через импульсную трубку более низкое давление в обратном трубопроводе воздействует на внутреннюю сторону мембраны.

Когда располагаемое давление увеличивается при неполной нагрузке, мембрана прогибается, избыток давления дросселируется на регуляторе перепада давлений. Таким образом обеспечивается поддержание постоянного перепада давлений ΔPr внутри регулируемого участка, включая потерю давлений на седле регулирующей части клапана APQT.

Регулирующая часть клапана APQT функционирует в качестве ограничителя расхода. Это делает возможным установку как расчетного расхода теплоносителя, так и необходимого перепада давлений ΔPr. Расход теплоносителя определяется предварительными настройками клапана APQT в зависимости от располагаемого давления, необходимого для квартирной или этажной системы.

Если на клапан APQT установлен термоэлектропривод, клапан может выполнять функции зонного клапана. При использовании регулятора с установленными временными программами доступными становятся такие функции, как ночное понижение температуры в помещениях квартиры и режим полного отключения при длительном отсутствии жильцов.

Область применения

Клапан APQT устанавливается на подающий трубопровод и может применяться как с клапаном-партнером, так и подключаться в трубопровод при помощи адаптера импульсной трубки. APQT будет поддерживать постоянный перепад давления, ограничивать предельный расход теплоносителя, а при использовании с термоэлектрическим приводом — изменять расход теплоносителя в двухпозиционном режиме (зонное регулирование).

Совместимость

Автоматический комбинированный балансировочный клапан APQT может применяться как совместно с клапанами-партнерами MVT-R, так и без них. При этом функция ограничения расхода присутствует в любом случае. Клапан APQT совместим с приводами TWA-QR и AME 110 NLXR. Клапан может использоваться как отдельно, так и в составе квартирных узлов ШКСО или этажных узлов TDU.

Ключевые преимущества

• Удобство и простота монтажа
• Комплексный подход
• Cделано в России
• Точное поддержание перепада давления
• Ограничение расхода
• Зонное регулирование

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Эффективность и экономия

Применение автоматического балансировочного клапана APQT позволяет точно поддерживать перепад давления, что исключает перерасхода теплоносителя. Также клапан ограничивает расход, тем самым упрощая пуско-наладку и эксплуатацию.

Использование по назначению

• Эксплуатационные ограничения:


- Максимальное рабочее давление 16 бар.
- Перепад давлений на клапане max 400 кПа.
- Максимальная температура теплоносителя 120 °С.

Подготовка изделия к использованию
Корпус клапана не должен иметь видимых повреждений, настроечная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапан должно совпадать с направлением стрелки нанесенной на корпус клапана.

Процесс изменения настройки изделия описан в указаниях по монтажу и наладке.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие автоматического комбинированного балансировочного клапана APQT техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
