Гарнитуры для нижнего подключения представляют собой запорно-присоединительные клапаны, предназначенные для подключения отопительных приборов к горизонтальным трубопроводам двухтрубных систем отопления. Данные устройства специально разработаны для радиаторов с нижним расположением присоединительных штуцеров с межосевым расстоянием 50 мм и позволяют выполнять аккуратную подводку труб от пола или стены. Главная функция таких гарнитур — обеспечение возможности отключения и демонтажа отдельного отопительного прибора без опорожнения всей системы, что критически важно при проведении ремонтных или сервисных работ.

Назначение гарнитур для нижнего подключения

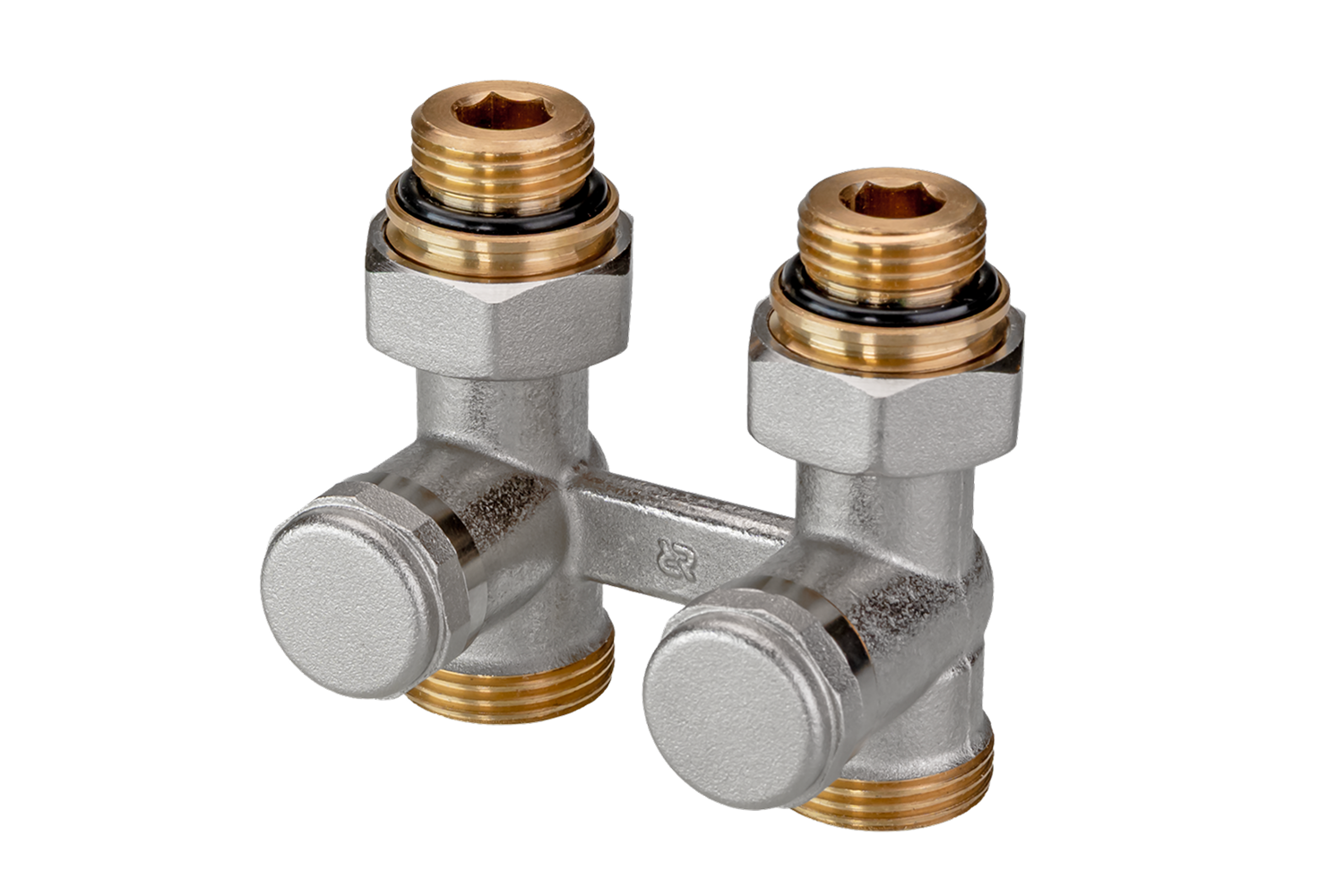

Клапан нижнего подключения радиатора серии LV-KB применяется в двухтрубных насосных системах водяного отопления для подключения отопительных приборов с нижним расположением штуцеров. С его помощью можно полностью перекрыть подачу теплоносителя к конкретному радиатору, после чего демонтировать прибор для обслуживания, замены или промывки, при этом остальная система продолжает работать в штатном режиме. Клапаны выполнены из латуни с никелевым покрытием, что обеспечивает коррозионную стойкость и эстетичный внешний вид. Изделия выпускаются в двух исполнениях: клапан угловой для радиатора и клапан для радиатора отопления прямой, что позволяет выбрать оптимальную конфигурацию под конкретную схему прокладки труб.

Совместимость гарнитур для нижнего подключения

Нижнее подключение радиатора с использованием клапанов LV-KB возможно к отопительным приборам, имеющим штуцеры с внешней резьбой G ¾. Для радиаторов со штуцерами, имеющими внутреннюю резьбу G ½, требуется применение специального переходника. Подключение к трубопроводам выполняется с помощью отдельно заказываемых компрессионных фитингов, которые позволяют присоединять медные, полимерные и металлополимерные трубы. Важно соблюдать момент затяжки накидной гайки присоединительного фитинга — он не должен превышать 30 Нм. Клапан LV-KB не подходит для присоединения к нему спускного крана.

Ключевые преимущества гарнитур для нижнего подключения

• Усиленная конструкция — гарнитура имеет усиленную перекладину между патрубками, что исключает ее поломку при монтаже.
• Сервисное отключение — позволяет демонтировать отдельный радиатор без слива теплоносителя из всей системы отопления.
• Универсальность монтажа — доступны прямые и угловые версии для различных схем прокладки трубопроводов.
• Коррозионная стойкость — латунный корпус с никелевым покрытием обеспечивает долговечность и сохранение внешнего вида.
• Совместимость с различными типами труб — возможность подключения медных, полимерных и металлополимерных труб через компрессионные фитинги.

Принцип работы гарнитур для нижнего подключения

Нижнее подключение для радиатора с использованием клапана LV-KB работает по принципу запорной арматуры. В рабочем положении клапан открыт, и теплоноситель свободно циркулирует через радиатор. При необходимости демонтажа прибора клапан перекрывается с помощью шестигранного ключа, после чего подача теплоносителя в радиатор прекращается. Благодаря тому, что перекрытие происходит непосредственно в месте подключения, остальные радиаторы в системе продолжают работать без изменений. Узел нижнего подключения радиатора состоит из двух клапанов (на подаче и на обратке), что позволяет полностью изолировать прибор от системы. После завершения сервисных работ клапаны открываются и циркуляция восстанавливается.
