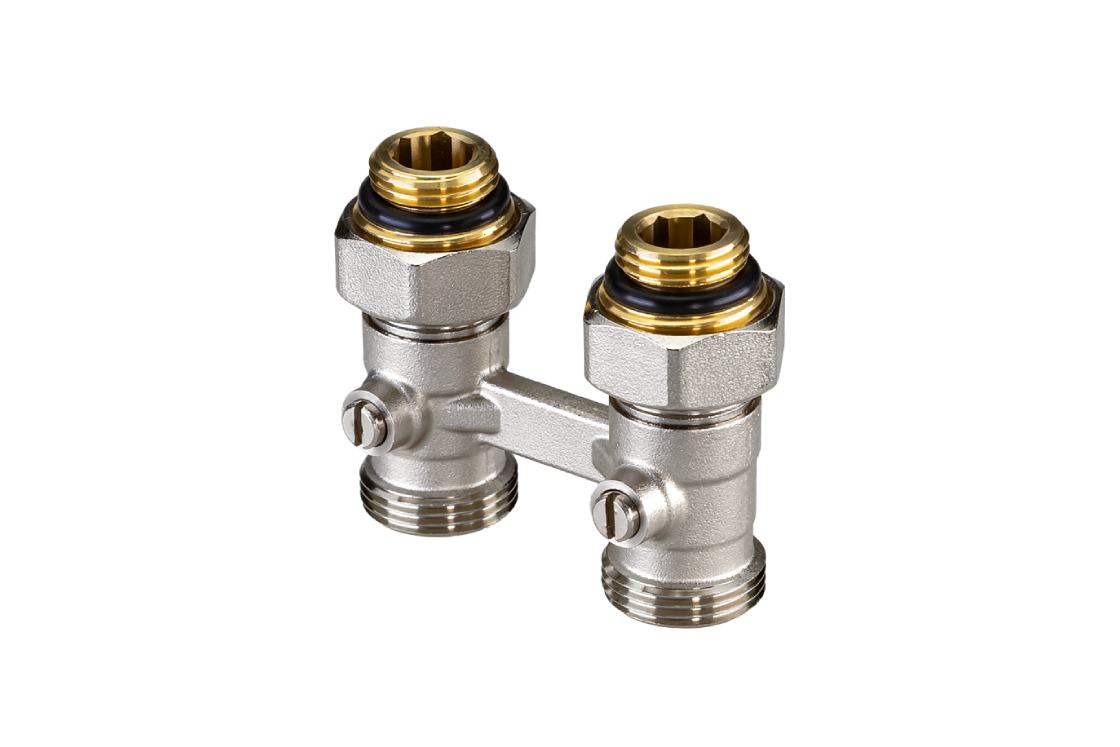

Ридан 003L0396R LV-KB — Клапан запорный для нижнего присоединения к радиатору, подключение 1/2x3/4, PN10, Tmax 120 °C, прямой

Обзор кода 003L0396R

Комплектность

В комплект поставки входят:
- клапан запорный типа LV-KB;
- упаковка;
- паспорт*;
- руководство по эксплуатации *

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода соответствующего артикула/кода материала."

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание клапанов запорных типа LV-KB должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.

• Правила выбора

Выбор клапана осуществляется в соответствии с требуемыми параметрами давления, температуры и характеристик регулирования

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать клапан из упаковочной коробки, осмотреть на наличие повреждений. Убедитесь в наличии всех необходимых деталей и инструментов. Убедитесь в наличии свободного места, достаточного для монтажа, в соответствии с техническими условиями.

• Монтаж и демонтаж

Согласно инструкции по монтажу на клапан LV-KB."

Транспортирование и хранение

Хранение клапанов запорных типа LV-KB осуществляется в закрытых помещениях с регулируемыми климатическими условиями или с естественной вентиляцией, где колебания температуры и влажности существенно меньше, чем на открытом воздухе при температурах от -20˚С до + 50 ˚С при максимальной влажности до 60%.

Транспортирование осуществляется в закрытом транспорте в соответствии с требованиями ГОСТ 15150 п.10 – 5 (ОЖ4)."

Обзор серии LV-KB

Назначение изделия

Клапаны запорные серии LV-KB предназначены для применения в двухтрубных насосных системах водяного отопления с целью отключения отдельного отопительного прибора для его демонтажа или технического обслуживания без опорожнения всей системы. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Сертификация

Соответствие клапанов запорных серии LV-KB подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.46422/24, срок действия с 26.01.2024 по 25.01.2029.

Описание и работа

Клапаны серии LV-KB являются запорными, с их помощью можно отключить и демонтировать отдельно взятый отопительный прибор без дренирования всей системы отопления.

Клапаны LV-KB представлены в нескольких исполнениях: прямые и угловые, как для присоединения к отопительным приборам с внутренней резьбой G ½, так и с наружной резьбой G ¾.

Область применения

Клапан запорно-присоединительный LV-KB применяется в двухтрубных системах отопления для подключения отопительных приборов с нижним расположением присоединительных штуцеров с межосевым расстоянием 50 мм.

С помощью LV-KB можно отключить отопительный прибор для его демонтажа или технического обслуживания без опорожнения всей системы отопления.

Клапан LV-KB выполнен из латуни с никелевым покрытием и выпускается в двух версиях: прямой и угловой.

В целях предотвращения отложений и коррозии клапаны LV-KB следует применять в системах водяного отопления. При этом теплоноситель должен отвечать требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации.

Совместимость

Клапан запорно-присоединительный LV-KB может быть непосредственно присоединен к радиаторам, имеющим штуцеры с внешней резьбой G ¾. Для штуцеров с внутренней резьбой G ½ необходимо использовать специальный переходник. К LV-KB с помощью отдельно заказываемых компрессионных фитингов можно присоединять медные, полимерные и металлополимерные трубы. Момент затяжки накидной гайки присоединительного фитинга не должен превышать 30 Нм.

Ключевые преимущества

Гарнитура имеет усиленную перекладину между патрубками, что исключает ее поломку при монтаже.

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Надежность и долговечность

Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.

Эффективность и экономия

Применение гарнитуры запорного серии LV-KB позволяет безопасно отключать отдельный отопительный прибор для осуществления его демонтажа или технического обслуживания без опорожнения всей системы в помещениях различного назначения.

Использование по назначению

Несоблюдение параметров теплоносителя, указанных в технических характеристиках, может привести к выходу изделия из строя или нарушению требований безопасности.

Корпус клапана и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусенцев, зазубрин и пр. Изделие используется для подключения прибора отопления и перекрытия потока теплоносителя.

Назначенный срок службы клапанов запорных — 10 лет.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов запорных типа LV-KB техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы клапанов запорных типа LV-KB при соблюдении рабочих диапазонов согласно паспорту/инструкции по экcплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
