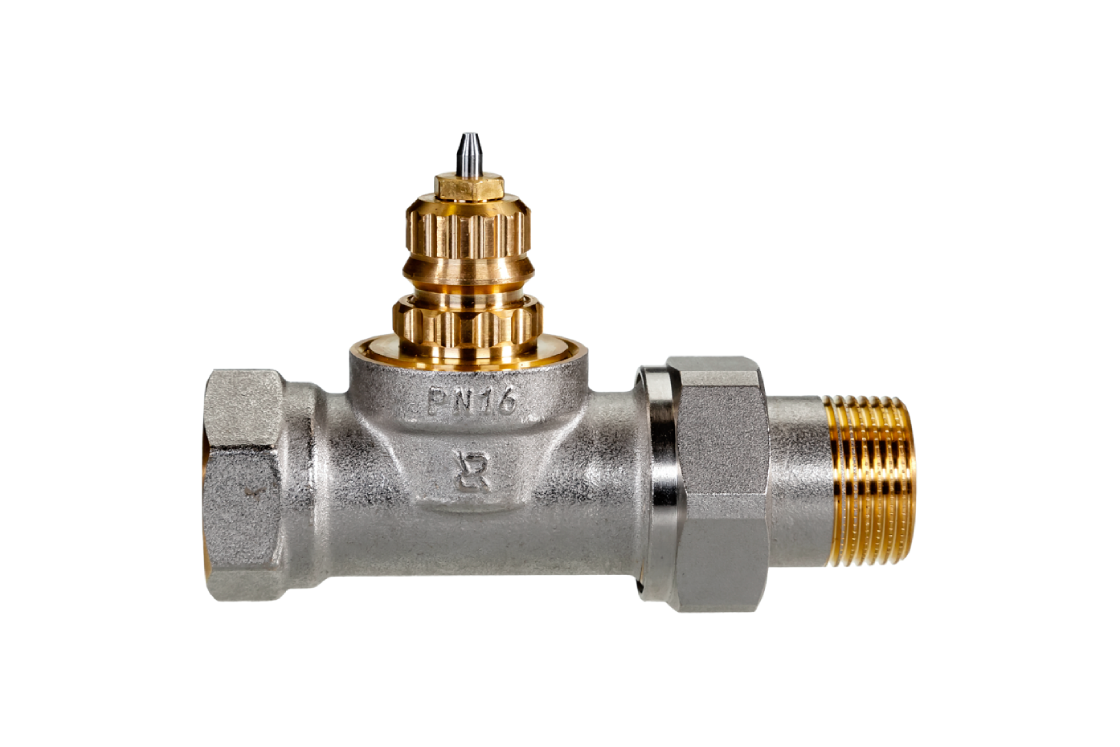

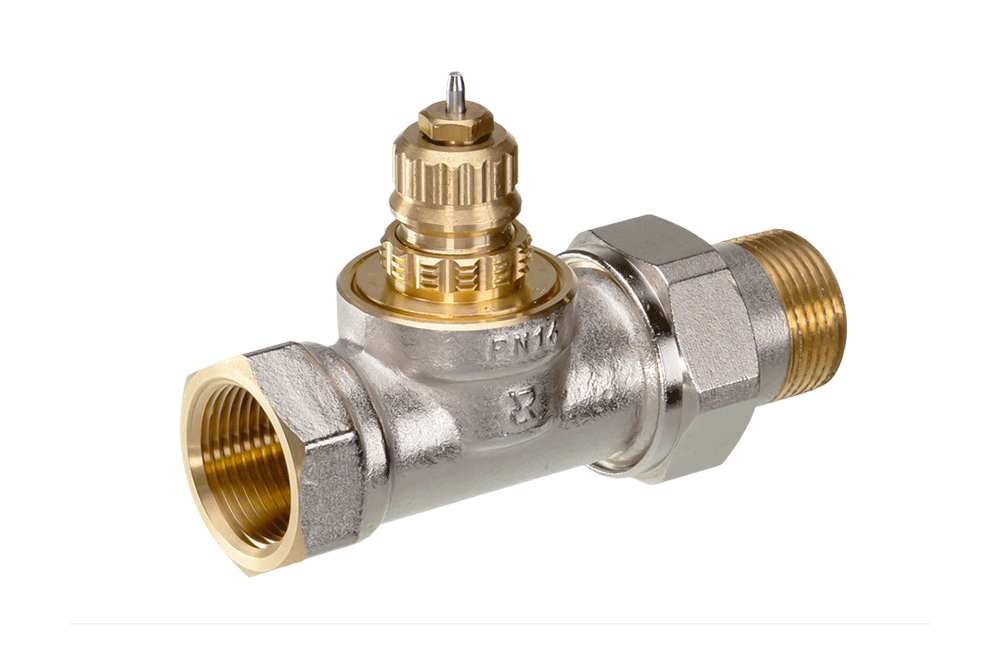

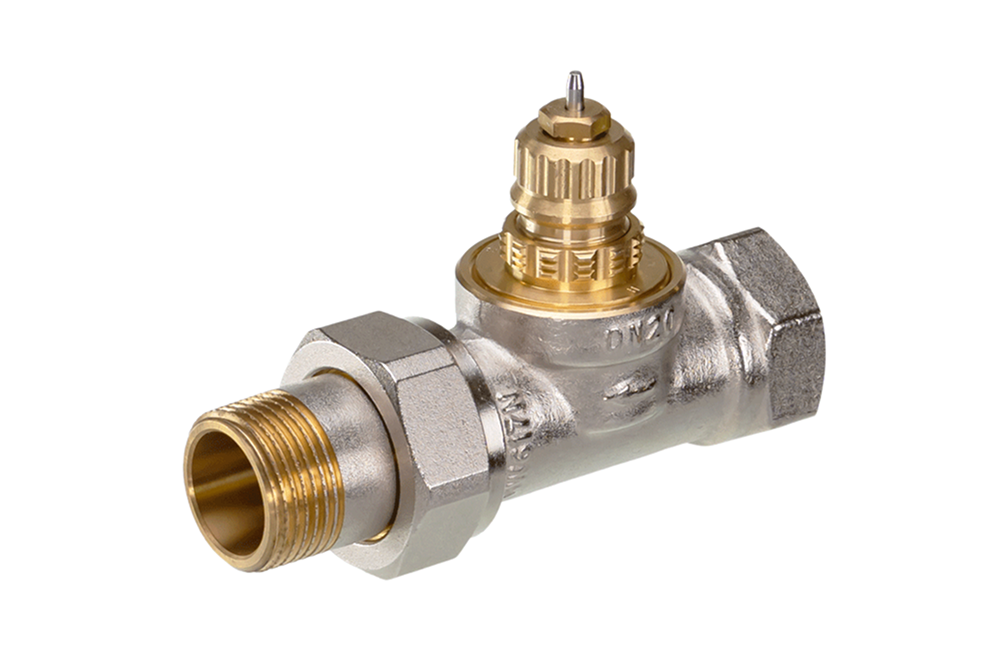

Клапан TR-G RA для однотрубной насосной системы отопления Ридан

Подробная информация

Назначение изделия

Клапан терморегулирующий с повышенной пропускной способностью Ридан TR-G RA предназначен для регулирования количества протекающего через него теплоносителя в однотрубных системах водяного отопления, с целью поддержания заданного уровня температуры воздуха в помещении. Не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

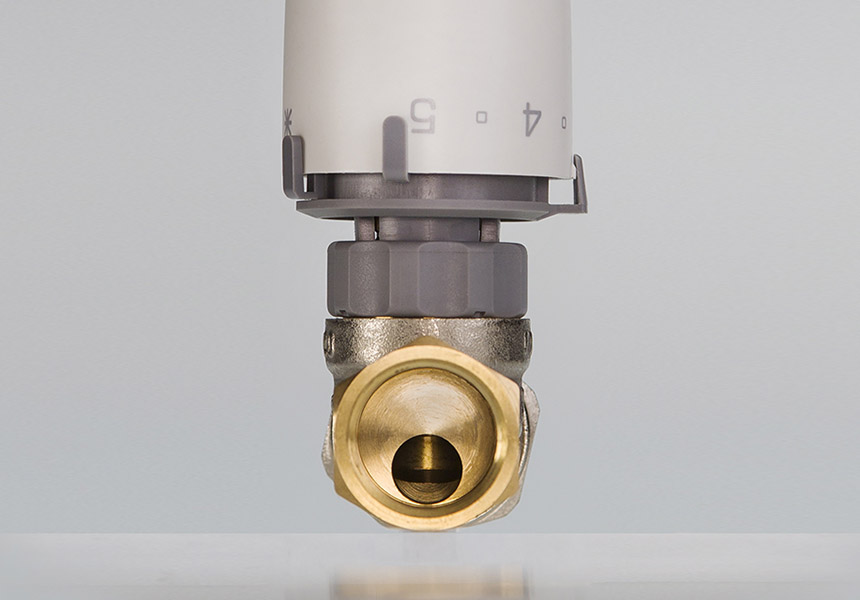

Клапан TR-G RA имеет присоединение RTR/RA , совместим с термостатическими элементами TR 9000 Ultra (Ультра), TR 9005 Ultra (Ультра), TR 8000, TR 70, термоэлектрическим приводом TWA-AR или электронным радиаторным термостатом Ридан SmartHeat (Интеллектуальное управление теплом), представляет собой автоматический терморегулятор.

Для идентификации изделия поставляются с защитными колпачками серого цвета. Защитный колпачок не должен использоваться для перекрытия или регулирования.

Основные характеристики:

• Материал корпуса — латунь CW617N;
• Исполнение корпуса — прямой;
• Номинальный диаметр DN 15 и DN 20;
• Рабочее давление PN 16;
• Максимальная температура Tmax 120 ⁰C;

Пропускная способность с установленным термоэлементом:

• Kv = 1,23 м3/ч — для клапанов DN15;
• Kv = 1,44 м3/ч — для клапанов DN20.

Сертификация

Соответствие клапанов терморегулирующих серии TR-G RA подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА08.В.63555/25, срок действия с 25.09.2025 по 24.09.2030.

Описание и работа

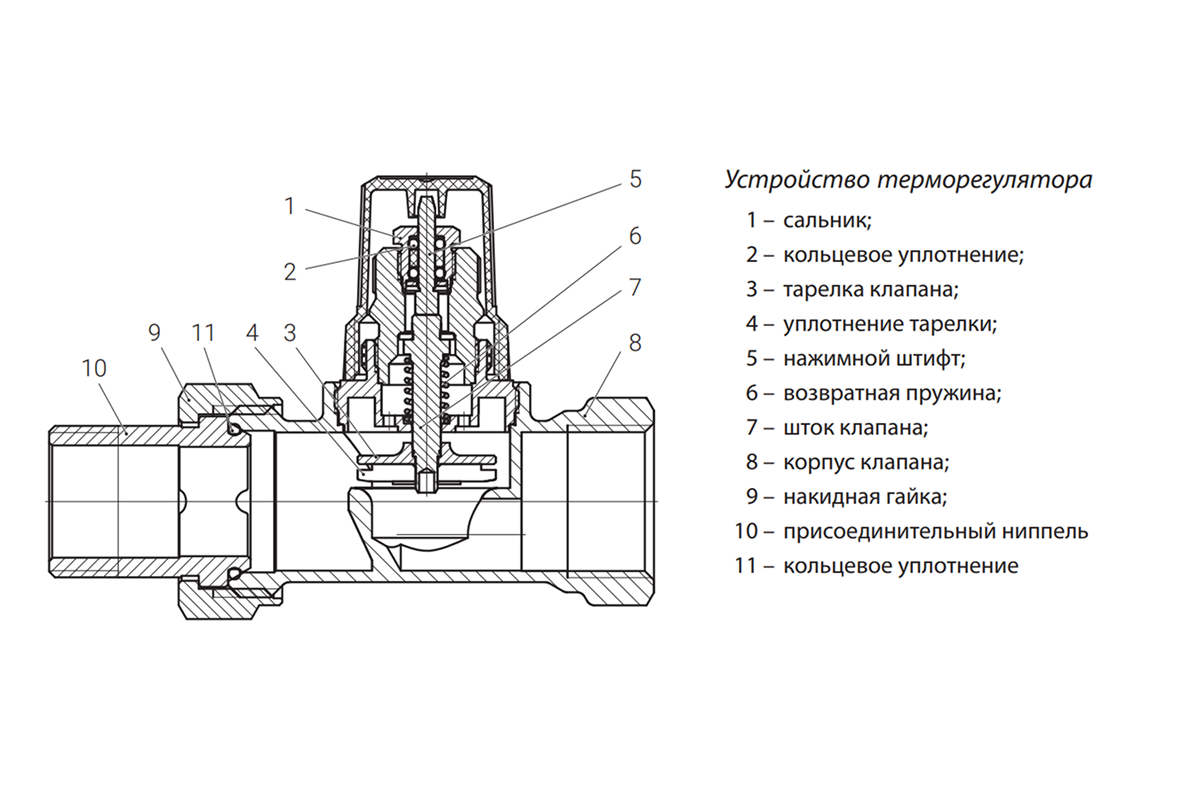

Радиаторный терморегулятор состоит из двух частей: универсального элемента термостатического серии TR и клапана TR-G RA. Термостатический элемент заказывается отдельно. Клапан TR-G RA имеет присоединение термоэлемента RTR/RA.

Клапан TR-G RA является нормально открытым и закрывается под воздействием термоэлемента или привода. Клапан терморегулятора в отсутствии привода или термоэлемента открывается с помощью подъемной пружины.

Область применения

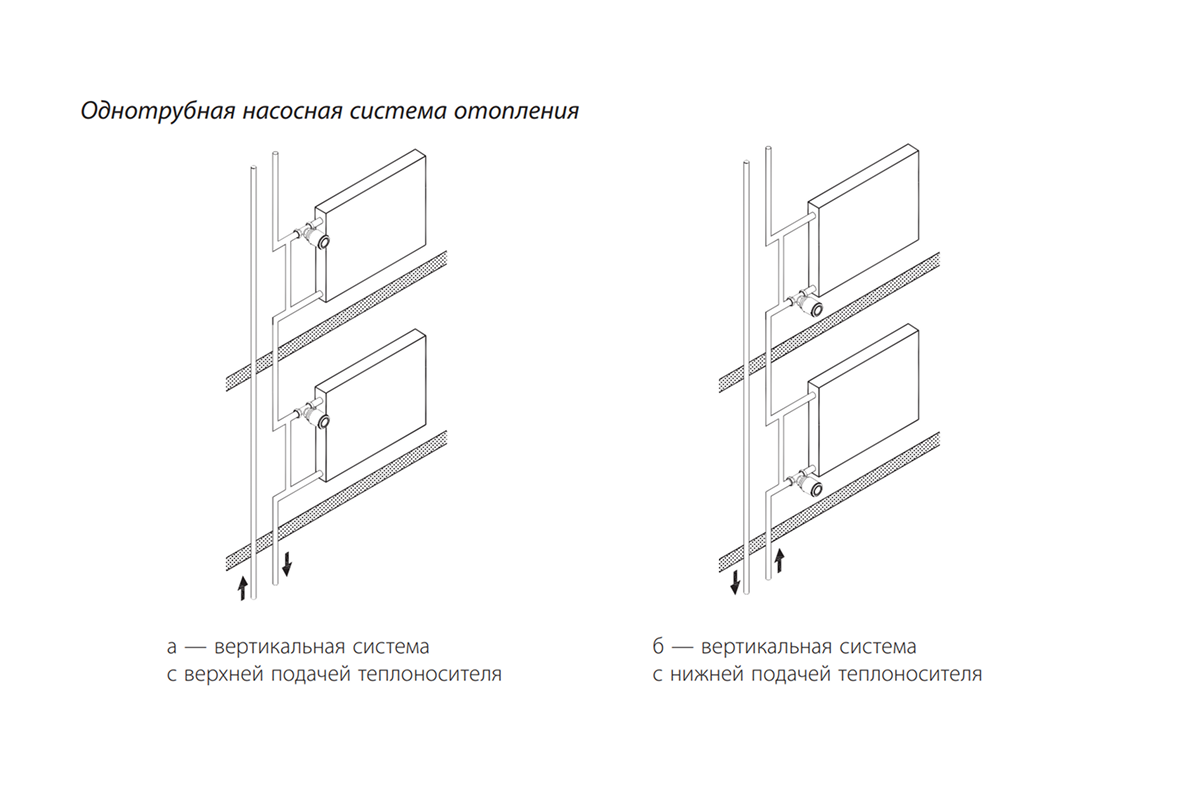

Клапаны терморегулирующие серии TR-G RA предназначены для применения в однотрубных системах водяного отопления с целью поддержания заданного уровня температуры воздуха в помещении. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Успешно применяются как в новом строительстве, так и при реконструкции имеющихся систем.

Совместимость

Клапаны TR-G RA сочетаются с термостатическими элементами с присоединением RTR/RA, такими как TR 9000 Ultra (Ультра), TR 9005 Ultra (Ультра), TR 8000, TR 70, а также термоэлектрическими приводами TWA-AR.

Вы можете выбрать готовый комплект для подключения радиатора в однотрубной системе отопления.

Ключевые преимущества

• Энергоэффективность и экономия — снижает затраты на отопление до 20% за счет точного поддержания комфортной температуры и отсутствия перетопа.
• Совместимость с теплоносителями — может применяться как на воде теплофикационного качества, так и на смесях воды с этилен- или пропиленгликолем (МЭГ или МПГ) концентрации до 30%.
• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.
• Повышенная пропускная способность — клапан обладает одной из наибольших пропускных способностей в своем классе, что позволяет применять приборы меньшего размера.
• Сделано в России — клапан производится в Московской области на заводе в Лешково.

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному выпускному контролю

Надежность и долговечность

Клапаны Ридан, совместно с термоэлементами серии TR, протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение терморегулирующих клапанов серии TR-G RA совместно с термоэлементами позволяет поддерживать комфортную среду в помещениях различного назначения.

Использование по назначению

Несоблюдение параметров теплоносителя, указанных в технических характеристиках, может привести к выходу изделия из строя или нарушению требований безопасности.

Для защиты клапанов TR-G RA от засорения рекомендуются устанавливать на входе теплоносителя в систему отопления сетчатый фильтр с размером ячейки сетки не более 0,5 мм.

Корпус клапана TR-G RA и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусенцев, зазубрин и пр. Для идентификации клапанов TR-G RA их защитные колпачки окрашены в серый цвет. До монтажа клапана необходимо убедиться, что защитный колпачок находится на своем месте.

Клапан TR-G RA должен быть установлен таким образом, чтобы направление движения теплоносителя, проходящего через клапан, совпадало со стрелкой на клапане. Если планируется установка термоэлемента со встроенным датчиком, то клапан TR-G RA должен быть установлен таким образом, чтобы шток клапана находился в горизонтальной плоскости. При установке клапана вертикально следует применять термоэлемент с выносным датчиком.

Использовать клапан TR-G RA необходимо совместно с термостатическими элементами с присоединением RTR/RA: TR 9000 Ultra (Ультра), TR 9005 Ultra (Ультра), TR 8000, TR 70, а также термоэлектрическим приводом TWA-AR. Без установленного термоэлемента или привода невозможно осуществлять автоматическую регулировку расхода, проходящего через радиатор. Защитный колпачок не должен использоваться для перекрытия или регулирования.

Гарантийные обязательства

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
