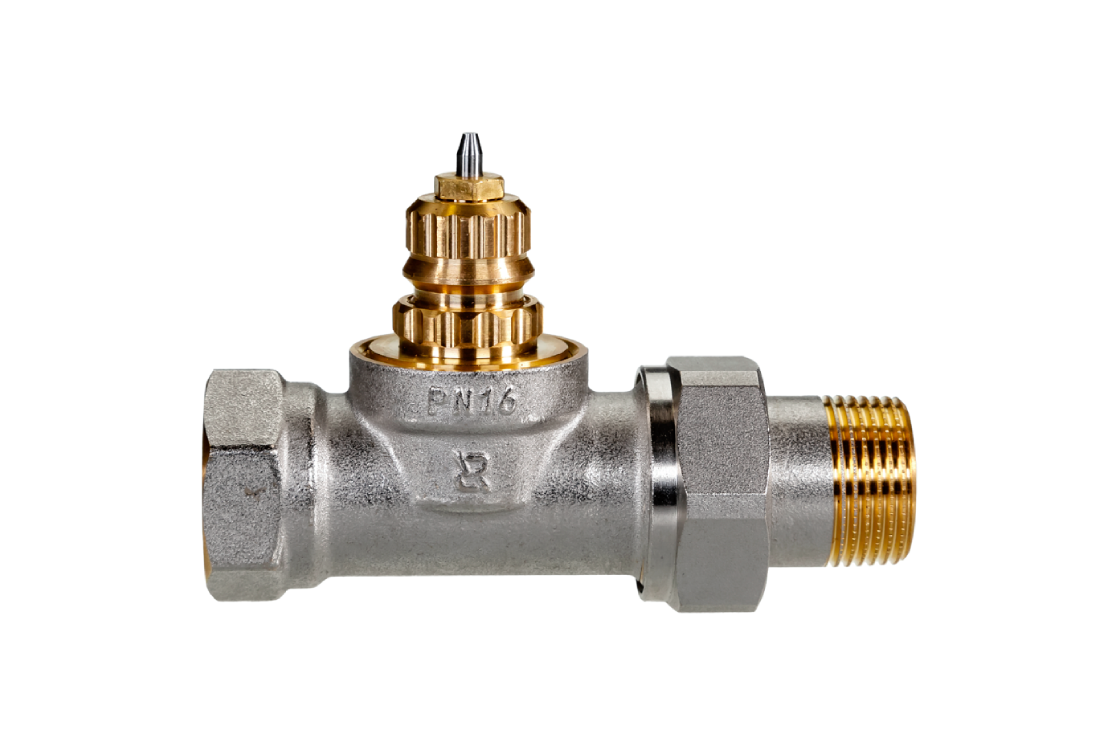

Ридан 013G9026R — Клапан терморегулирующий TR-G, присоединение термоэлемента RTR/RA, Ду20, прямой

Обзор кода 013G9026R

Комплектность

В комплект поставки входят:

• клапан терморегулирующий типа TR-G;
• упаковочная коробка;
• паспорт*;
• руководство по эксплуатации *

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Список комплектующих и запасных частей

Запорная рукоятка 013G3300R для отключения отопительного прибора при сервисных работах (не предназначена для регулирования).

Совместимость

Клапаны TR-G сочетаются с термостатическими элементами с присоединением RTR/RA, такими как TR 9000 Ultra, TR 9005 Ultra, TR 8000,
TR 70, а также термоэлектрическими приводами TWA-AR.

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание клапанов терморегулирующих должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя при демонтаже отопительного прибора при работающей под давлением системой.

• Правила выбора

Выбор клапана осуществляется в соответствии с требуемыми параметрами давления, температуры и характеристик регулирования.

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать клапан из упаковочной коробки, осмотреть на наличие повреждений. Убедиться в наличии всех необходимых деталей и инструментов. Убедиться в наличии свободного места, достаточного для монтажа, в соответствии с техническими условиями. Для соединения ниппеля и корпуса клапана дополнительные средства герметизации не требуются, но рекомендуется смазать конус ниппеля и ответный конус клапана техническим жиром во избежание царапин во время затягивания.

• Монтаж и демонтаж

Монтаж клапана осуществляется таким образом, чтобы шток клапана находился в горизонтальном положении (для корректной работы термоэлемента со встроенным датчиком). При монтаже вертикально обязательно использование термоэлемента с выносным датчиком TR 9005 Ultra, термоэлектрический привод TWA-AR или электронный радиаторный термостат Ридан SmartHeat.

Снять хвостовик с клапана с надетой на него накидной гайкой и вкрутить в отопительный прибор, предварительно уплотнив данное соединение, используя фум-ленту или другой аналогичный уплотнитель. Клапан терморегулирующий должен быть установлен на подающем трубопроводе.
Следует накрутить корпус клапана на подготовленный патрубок.

Соприкасаемые поверхности должны быть чистыми, на зеркале конуса не должно быть остаточных материалов от отделочных работ, грязи и т.п. Для соединения ниппеля и корпуса клапана дополнительные средства герметизации не требуются, но рекомендуется смазать конус ниппеля и ответный конус клапана техническим жиром во избежание царапин во время затягивания.

Не допускается шлифовка конусов ниппеля и клапана абразивными материалами!

Техническое обслуживание

В межотопительный сезон во избежание «залипания» изделия желательно проводить открытие / закрытие клапана 1 раз в месяц вручную либо средствами автоматики.

Транспортирование и хранение

Хранение клапанов TR-G осуществляется в закрытых помещениях с регулируемыми климатическими условиями или с естественной вентиляцией, где колебания температуры и влажности существенно меньше, чем на открытом воздухе при температурах от -20 ˚С до + 50 ˚С при максимальной влажности до 60%.

Транспортирование осуществляется в закрытом транспорте в соответствии с требованиями ГОСТ 15150 п.10 – 5 (ОЖ4).

Обзор серии TR-G

Назначение изделия

Клапан терморегулирующий с повышенной пропускной способностью Ридан TR-G предназначен для регулирования количества протекающего через него теплоносителя в однотрубных системах водяного отопления, с целью поддержания заданного уровня температуры воздуха в помещении. Не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Клапан TR-G имеет присоединение RTR/RA , совместим с термостатическими элементами TR 9000 Ultra, TR 9005 Ultra, TR 8000, TR 70, термоэлектрическим приводом TWA-AR или электронным радиаторным термостатом Ридан SmartHeat, представляет собой автоматический терморегулятор.

Для идентификации изделия поставляются с защитными колпачками серого цвета. Защитный колпачок не должен использоваться для перекрытия или регулирования.

Сертификация

Соответствие клапанов терморегулирующих серии TR-G подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА08.В.63555/25, срок действия с 25.09.2025 по 24.09.2030.

Описание и работа

Радиаторный терморегулятор состоит из двух частей: универсального элемента термостатического серии TR и клапана TR-G. Термостатический элемент заказывается отдельно. Клапан TR-G имеет присоединение термоэлемента RTR/RA.

Клапан TR-G является нормально открытым и закрывается под воздействием термоэлемента или привода. Клапан терморегулятора в отсутствии привода или термоэлоемента открывается с помощью подъемной пружины.

Область применения

Клапаны терморегулирующие серии TR-G предназначены для применения в однотрубных системах водяного отопления с целью поддержания заданного уровня температуры воздуха в помещении. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Успешно применяются как в новом строительстве, так и при реконструкции имеющихся систем.

Совместимость

Клапаны TR-G сочетаются с термостатическими элементами с присоединением RTR/RA, такими как TR 9000 Ultra, TR 9005 Ultra, TR 8000, TR 70, а также термоэлектрическими приводами TWA-AR.

Вы можете выбрать готовый комплект для подключения радиатора в однотрубной системе отопления.

Ключевые преимущества

• Энергоэффективность и экономия — снижает затраты на отопление до 20% за счет точного поддержания комфортной температуры и отсутствия перетопа.
• Совместимость с теплоносителями — может применяться как на воде теплофикационного качества, так и на смесях воды с этилен- или пропиленгликолем (МЭГ или МПГ) концентрации до 30%.
• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.
• Повышенная пропускная способность — клапан обладает одной из наибольших пропускных способностей в своем классе, что позволяет применять приборы меньшего размера.
• Сделано в России — клапан производится в Московской области на заводе в Лешково.

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному выпускному контролю

Надежность и долговечность

Клапаны Ридан, совместно с термоэлементами серии TR, протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение терморегулирующих клапанов серии TR-G совместно с термоэлементами позволяет поддерживать комфортную среду в помещениях различного назначения.

Использование по назначению

Несоблюдение параметров теплоносителя, указанных в технических характеристиках, может привести к выходу изделия из строя или нарушению требований безопасности.

Для защиты клапанов TR-G от засорения рекомендуются устанавливать на входе теплоносителя в систему отопления сетчатый фильтр с размером ячейки сетки не более 0,5 мм.

Корпус клапана TR-G и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусенцев, зазубрин и пр. Для идентификации клапанов TR-G их защитные колпачки окрашены в серый цвет. До монтажа клапана необходимо убедиться, что защитный колпачок находится на своем месте.

Клапан TR-G должен быть установлен таким образом, чтобы направление движения теплоносителя, проходящего через клапан, совпадало со стрелкой на клапане. Если планируется установка термоэлемента со встроенным датчиком, то клапан TR-G должен быть установлен таким образом, чтобы шток клапана находился в горизонтальной плоскости. При установке клапана вертикально следует применять термоэлемент с выносным датчиком.

Использовать клапан TR-G необходимо совместно с термостатическими элементами с присоединением RTR/RA: TR 9000 Ultra, TR 9005 Ultra, TR 8000, TR 70, а также термоэлектрическим приводом TWA-AR. Без установленного термоэлемента или привода невозможно осуществлять автоматическую регулировку расхода, проходящего через радиатор. Защитный колпачок не должен использоваться для перекрытия или регулирования.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих типа TR-G техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы клапанов терморегулирующих серии TR-G при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
