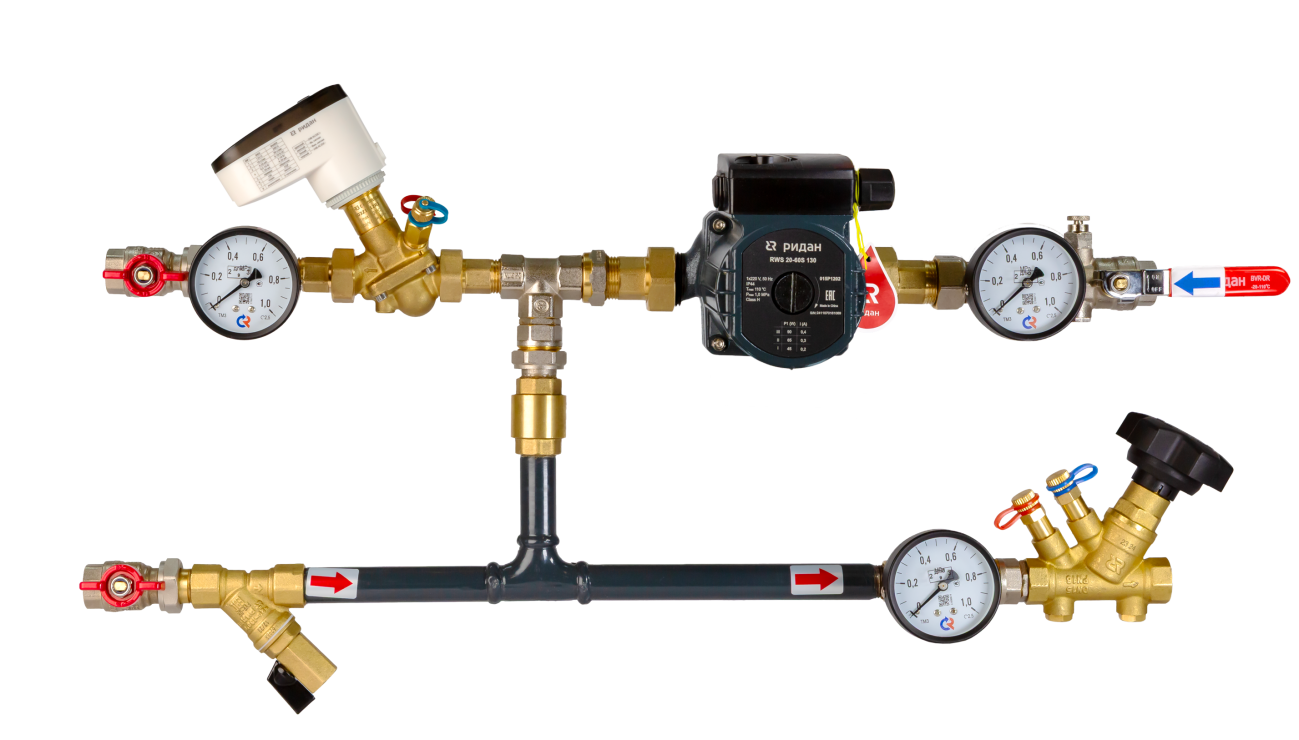

Узлы теплоснабжения с комбинированным клапаном AQT(F)-R
Узлы регулирования с автоматическими комбинированными клапанами AQT(F)-R предназначены для управления калориферами, работающими с отрицательной температурой наружного воздуха. Использование комбинированных клапанов позволяет достичь более точного регулирования, упрощает процесс наладки и снижает капитальные затраты, т. к. необходимо закупать и монтировать меньшее количество оборудования.
Применение комплектных узлов и деталей полной заводской готовности обеспечивает сокращение сроков и повышение качества проектных и монтажных работ, а также способствует надежности систем в процессе их эксплуатации.
Основные характеристики
- Присоединительный размер: DN = 15–80 мм.
- Регулируемая среда: вода, подготовленная для систем теплоснабжения.
- Диапазон расхода теплоносителя: G = 0,14–34 м3/ч.
- Условное давление: PN = 10 бар.
- Тмакс = 110 °C
- Регулирующий клапан Ридан AQT-R/AQF-R DN = 15–80 мм.
- Электрические приводы Ридан AME 110 NLXR для DN15—32, AME-1000R для DN40—50, AME 65 QFR для DN65 и AME 80-100 QFR для DN80.
- Насосы Ридан серии RW или RWS с мокрым ротором.
Товары серии
|
Название и
артикул
|
|---|
|
Ридан 122W0100LR — Узел теплоснабжения АУУ-AQF-989-80-80-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0101LR — Узел теплоснабжения АУУ-AQF-698-65-65-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0102LR — Узел теплоснабжения АУУ-AQT-291-50-50-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0103LR — Узел теплоснабжения АУУ-AQT-218-40-40-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0104LR — Узел теплоснабжения АУУ-AQT-105-32-32-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0105LR — Узел теплоснабжения АУУ-AQT-63-25-25-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0106LR — Узел теплоснабжения АУУ-AQT-33-20-20-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0107LR — Узел теплоснабжения АУУ-AQT-16-15-15-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0108LR — Узел теплоснабжения АУУ-AQT-LF-4-15-15-C-S левый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0109LR — Узел теплоснабжения АУУ-AQF-989-80-80-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0110LR — Узел теплоснабжения АУУ-AQF-698-65-65-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0111LR — Узел теплоснабжения АУУ-AQT-291-50-50-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0112LR — Узел теплоснабжения АУУ-AQT-218-40-40-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0113LR — Узел теплоснабжения АУУ-AQT-105-32-32-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0114LR — Узел теплоснабжения АУУ-AQT-63-25-25-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0115LR — Узел теплоснабжения АУУ-AQT-33-20-20-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0116LR — Узел теплоснабжения АУУ-AQT-16-15-15-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0117LR — Узел теплоснабжения АУУ-AQT-LF-4-15-15-C-S правый, 0-10В L |
||||||||
|
|
||||||||
|
Ридан 122W0118HR — Узел теплоснабжения АУУ-AQF-989-80-80-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0121HR — Узел теплоснабжения АУУ-AQT-218-40-40-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0122HR — Узел теплоснабжения АУУ-AQT-105-32-32-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0119HR — Узел теплоснабжения АУУ-AQF-698-65-65-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0120HR — Узел теплоснабжения АУУ-AQT-291-50-50-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0123HR — Узел теплоснабжения АУУ-AQT-63-25-25-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0124HR — Узел теплоснабжения АУУ-AQT-33-20-20-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0125HR — Узел теплоснабжения АУУ-AQT-16-15-15-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0126HR — Узел теплоснабжения АУУ-AQT-LF-4-15-15-C-S левый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0127HR — Узел теплоснабжения АУУ-AQF-989-80-80-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0128HR — Узел теплоснабжения АУУ-AQF-698-65-65-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0129HR — Узел теплоснабжения АУУ-AQT-291-50-50-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0130HR — Узел теплоснабжения АУУ-AQT-218-40-40-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0131HR — Узел теплоснабжения АУУ-AQT-105-32-32-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0132HR — Узел теплоснабжения АУУ-AQT-63-25-25-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0133HR — Узел теплоснабжения АУУ-AQT-33-20-20-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0134HR — Узел теплоснабжения АУУ-AQT-16-15-15-C-S правый, 0-10В H |
||||||||
|
|
||||||||
|
Ридан 122W0135HR — Узел теплоснабжения АУУ-AQT-LF-4-15-15-C-S правый, 0-10В H |
||||||||
|
|
||||||||
