Привод электрический АМВ для шаровых кранов RJIP Premium (Премиум)

Привод электрический АМВ для шаровых кранов RJIP Premium (Премиум)

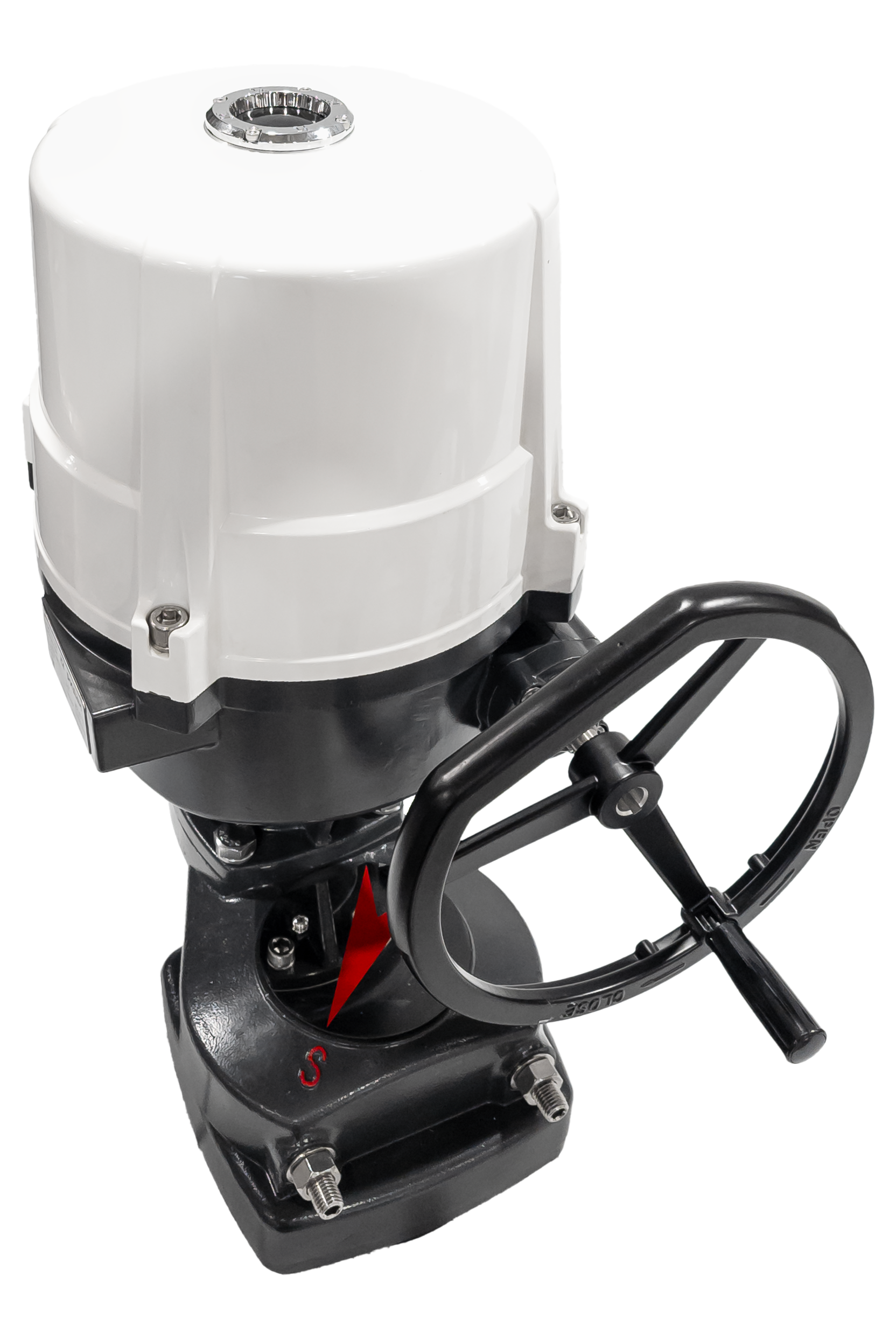

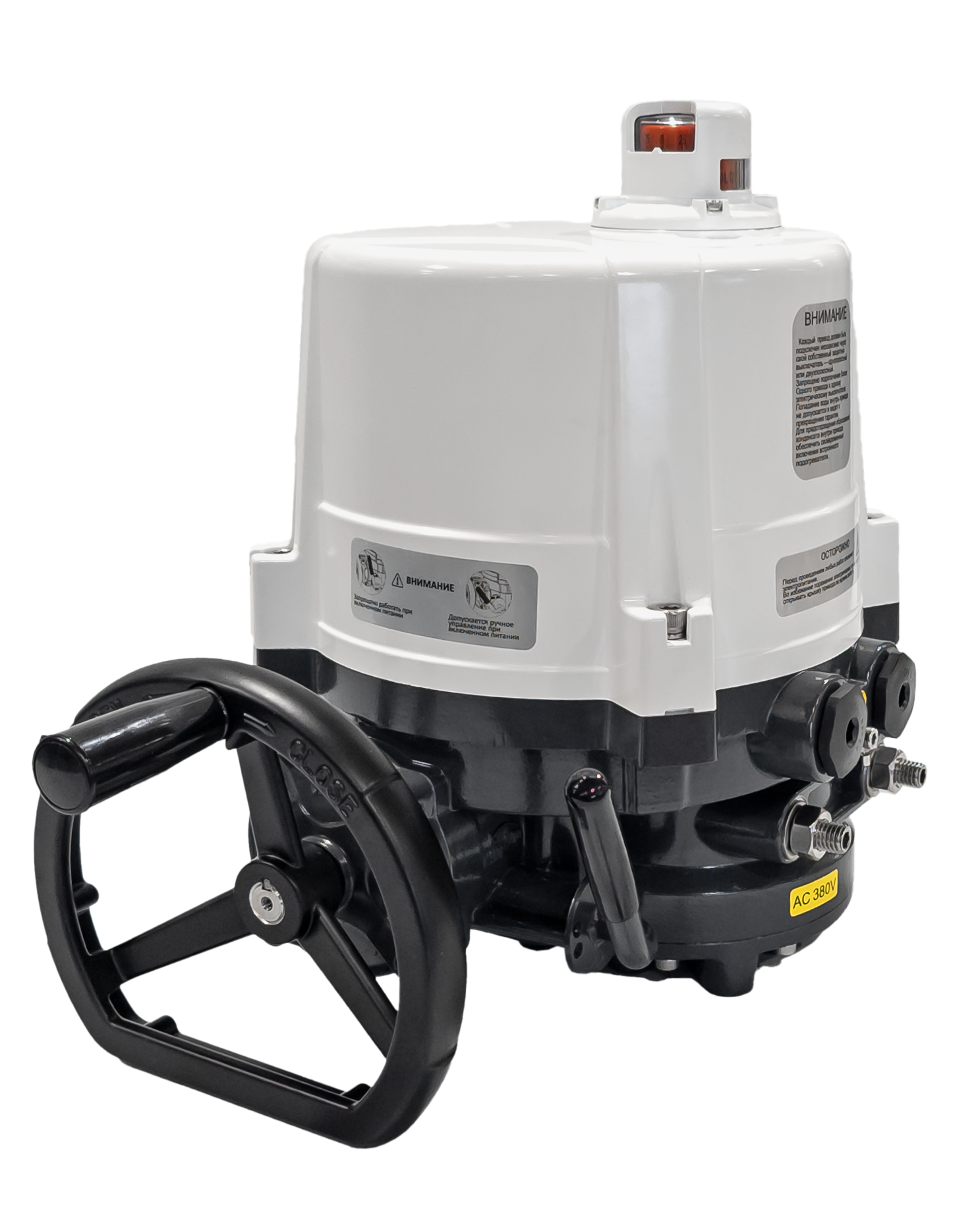

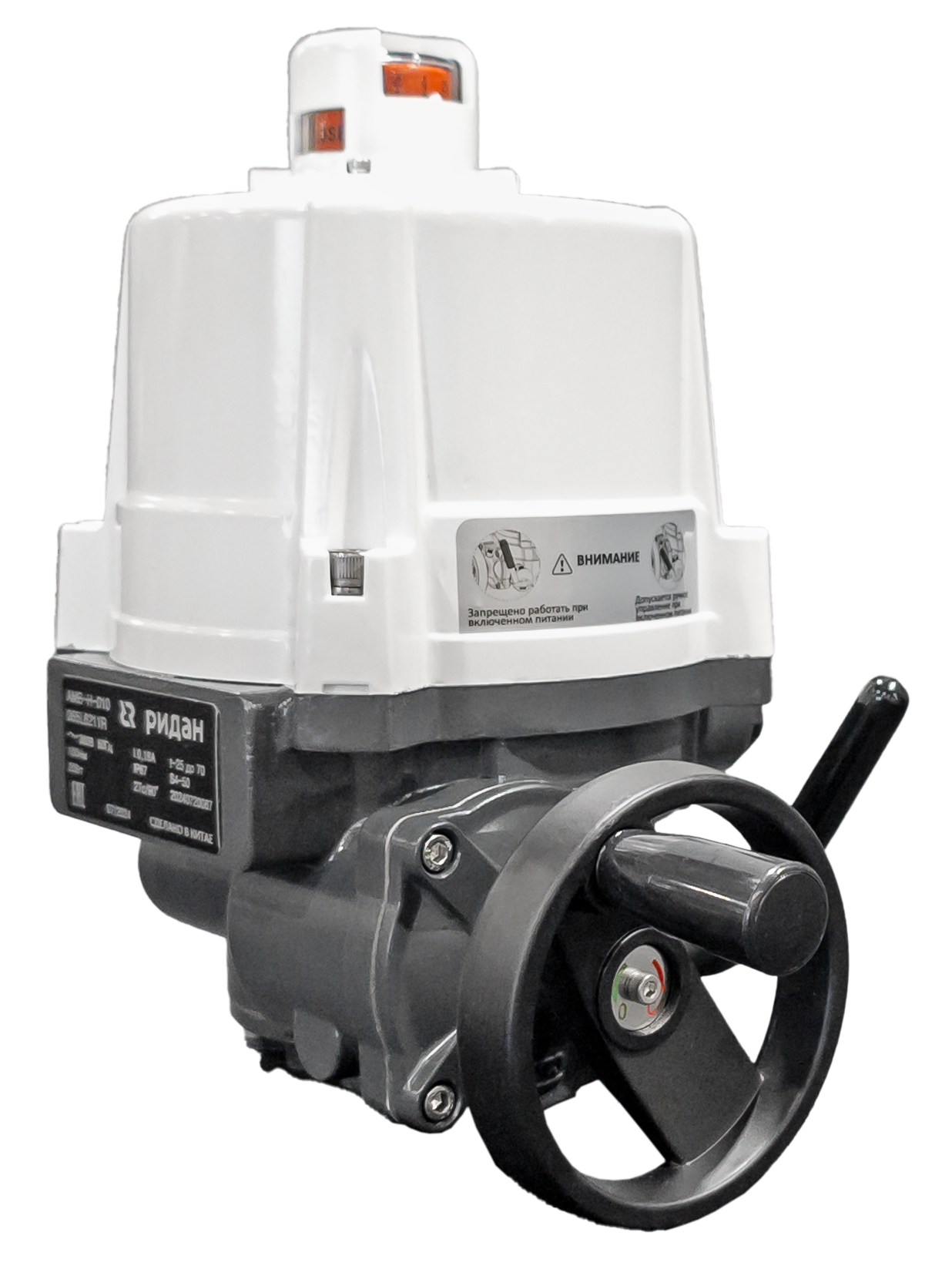

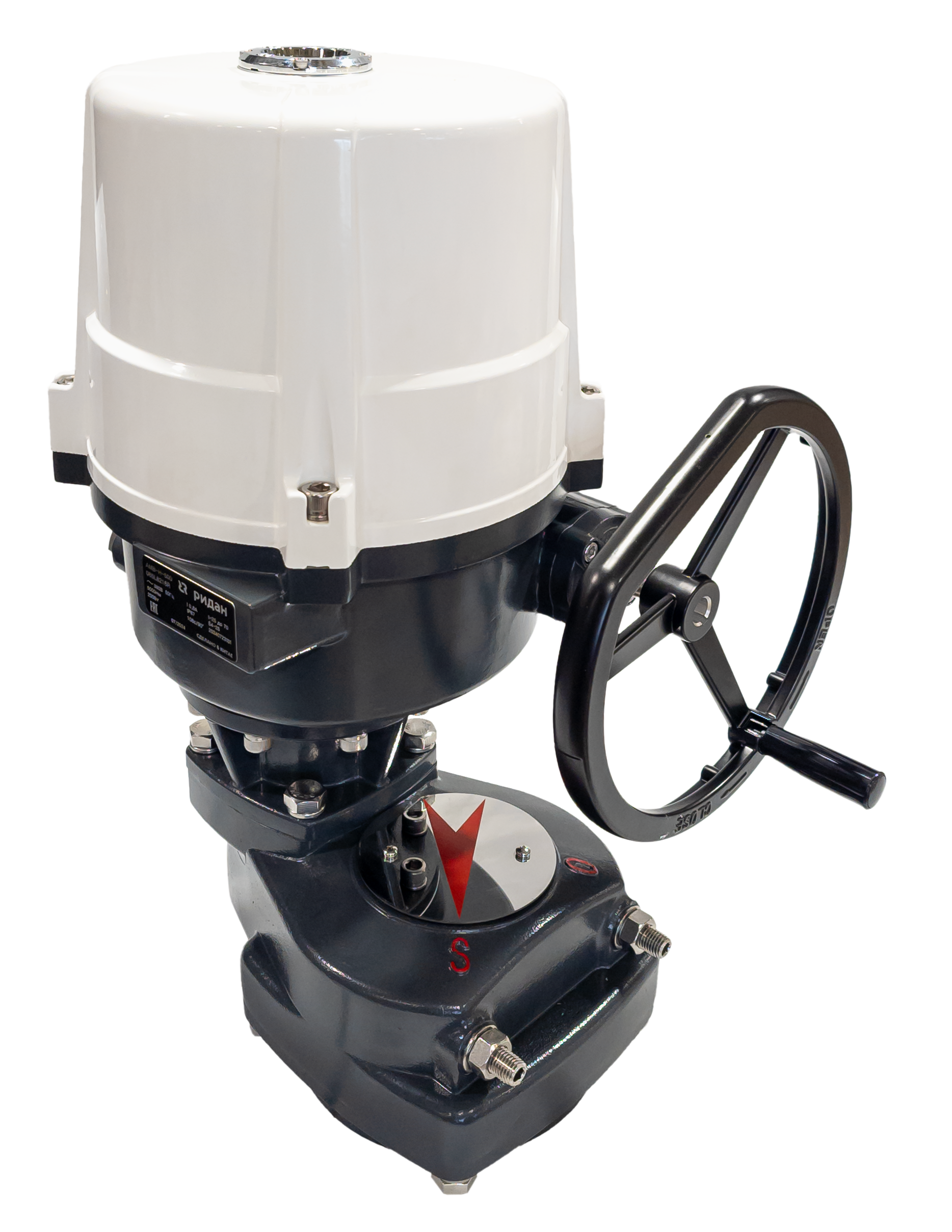

Привод электрический АМВ для шаровых кранов RJIP Premium (Премиум) - промышленное многофункциональное устройство, предназначенное для управления четверть-оборотной трубопроводной арматурой. Разработан для использования в системах автоматизации тепловых пунктов, диспетчеризации инженерных систем зданий и промышленных объектах, где требуется дистанционное управление запорной арматурой.

Если необходимо купить электропривод для шарового крана для оснащения котельной или центрального теплового пункта, приводы AMB,- профессиональное решение, которое широко применяется при модернизации котельных, строительстве блочных тепловых пунктов и в системах холодоснабжения промышленных предприятий.

Назначение электрического привода

Привод электрический тип AMB предназначен для управления шаровым краном RJIP Premium (Премиум) и другой четверть-оборотной арматурой, обеспечивая автоматическое открытие и закрытие запорного элемента. Электропривод крепится непосредственно к фланцу арматуры, а его выходной вал соединяется с валом крана напрямую или с помощью переходных муфт.

Основное назначение электрического привода шарового крана — дистанционное управление запорной арматурой в системах отопления, вентиляции и холодоснабжения без необходимости непосредственного присутствия персонала. Многие проектные организации включают привод электрический АМВ в смету при автоматизации тепловых пунктов и узлов управления.

Совместимость электропривода

Электропривод AMB разработан специально для работы со стальными шаровыми кранами RJIP Premium (Премиум), однако может применяться и с другой четверть-оборотной арматурой, имеющей аналогичные присоединительные размеры.

Возможность установки на краны различных производителей обеспечивается применением переходных муфт, соединяющих выходной вал привода с валом арматуры. При подборе необходимо учитывать соответствие крутящего момента привода требуемому моменту для управления конкретным краном с коэффициентом запаса, а также совместимость присоединительных фланцев.

Если вы планируете купить привод для шарового крана для уже установленной арматуры, то обязательно необходимо проверить соответствие присоединительных размеров.

Преимущества электрических приводов

Приводы электрические AMB обладают рядом преимуществ, делающих их оптимальным выбором для автоматизации запорной арматуры:

• Высокий крутящий момент от 50 до 20000 Нм позволяет управлять кранами практически любых диаметров, используемых в системах тепло- и холодоснабжения.
• Наличие двух пар концевых выключателей обеспечивает не только автоматическое отключение привода при достижении конечных положений, но и передачу сигналов в систему диспетчеризации, что критически важно для современных автоматизированных объектов.
• Возможность ручного управления позволяет обслуживать арматуру при отсутствии электропитания или в наладочных режимах. Визуальный индикатор положений упрощает контроль состояния привода при локальном обслуживании.

Принцип работы электропривода

Принцип работы электрического привода шарового крана основан на преобразовании электрической энергии в механическое вращение выходного вала. При подаче питающего напряжения на контакты электропривода асинхронный электродвигатель приводится в действие и передает крутящий момент через механический редуктор на выходной шпиндель, который поворачивается на четверть оборота в соответствующем направлении. При достижении конечного положения срабатывают концевые выключатели, интегрированные в схему управления, которые отключают электродвигатель. Одновременно вторая пара сигнальных концевых выключателей передает информацию о достижении конечного положения в сеть управления заказчика. При прекращении подачи питания до достижения конечного положения электропривод останавливается в промежуточном положении.

Для ручного управления предусмотрена возможность механического воздействия на редуктор при отключенном электропитании.

Профессиональные инструменты для проектирования

Чтобы подобрать электропривод для шарового крана правильно, необходимо знать точные параметры, среди которых диаметр арматуры, рабочее давление в системе и прочие. Ридан предоставляет инженерам и проектировщикам весь необходимый инструментарий.

• Плагин DCAD (ДКАД) для AutoCAD (Автокад) и NanoCAD (НаноКад) — автоматизация проектирования инженерных систем
• База технической документации — каталоги, пособия и руководства, чертежи и BIM (ТИМ)-модели, подробные технические описания

Для получения информации о наличии, типах электрических приводов и цене электропривода AMB следует обращаться к официальным поставщикам продукции Ридан, либо купить привод электрический АМВ с гарантией и технической поддержкой через каталог на нашем сайте.
