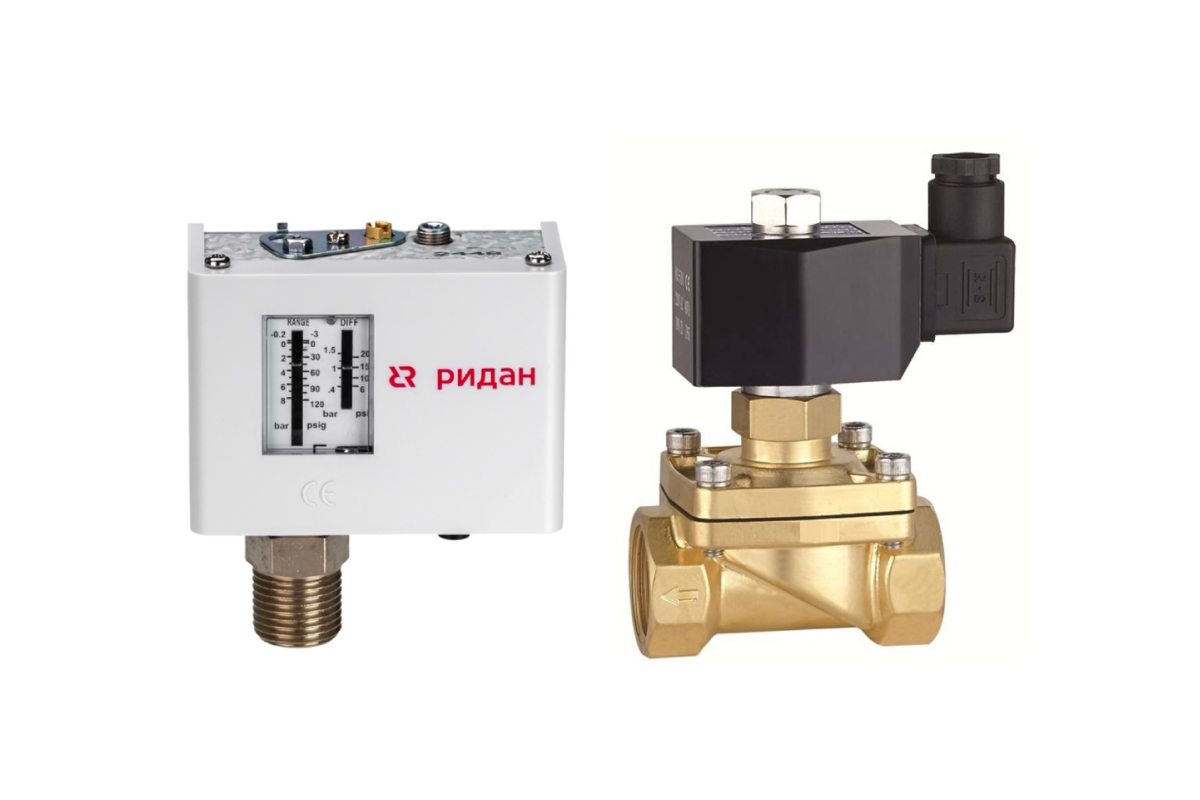

Комплект КИПиА для подпитки
Комплект предназначен для подпитки системы при падении давления ниже заданного значения.
Состав комплекта:
- Реле давления KPI35R -0,2..7,5 бар с резьбой G ½;
- Электромагнитный клапан EV252WR Ду 15/20/25 мм (в зависимости от кода для заказа).
Бренд:Ридан
Товары серии
Сортировать по:
Название и артикул | Диапазон настройки уставки реле, бар | Технологическое присоединение реле | Ду клапана, мм | Материал уплотнения клапана | Исполнение клапана | Перепад давления клапана, бар | Напряжение питания катушки клапана | ||
|---|---|---|---|---|---|---|---|---|---|
Ридан 333U3515R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ½ | -0,2 — 7,5 | G ½ | 15 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 6 243.35 Заказная позиция | |||||||||
Ридан 333U3520R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ¾ | -0,2 — 7,5 | G ½ | 20 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 6 540.05 Заказная позиция | |||||||||
Ридан 333U3525R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G 1 | -0,2 — 7,5 | G ½ | 25 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 7 868.30 Заказная позиция | |||||||||
Документация
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
Подробная информация
Основные технические характеристики реле давления KPI35R:
- Диапазон измерения: -0,2..7,5 бар;
- Дифференциал: 0,7-4 бар;
- Технологические присоединение: G ½;
- Температура рабочей среды: -20..+120°С;
- Максимальное рабочее давление: 17 бар;
- Класс защиты: IP30 (IP 44 при соблюдении условий для IP30 и установке верхней крышки);
- Допустимая электрическая нагрузка на контактную систему: 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC.

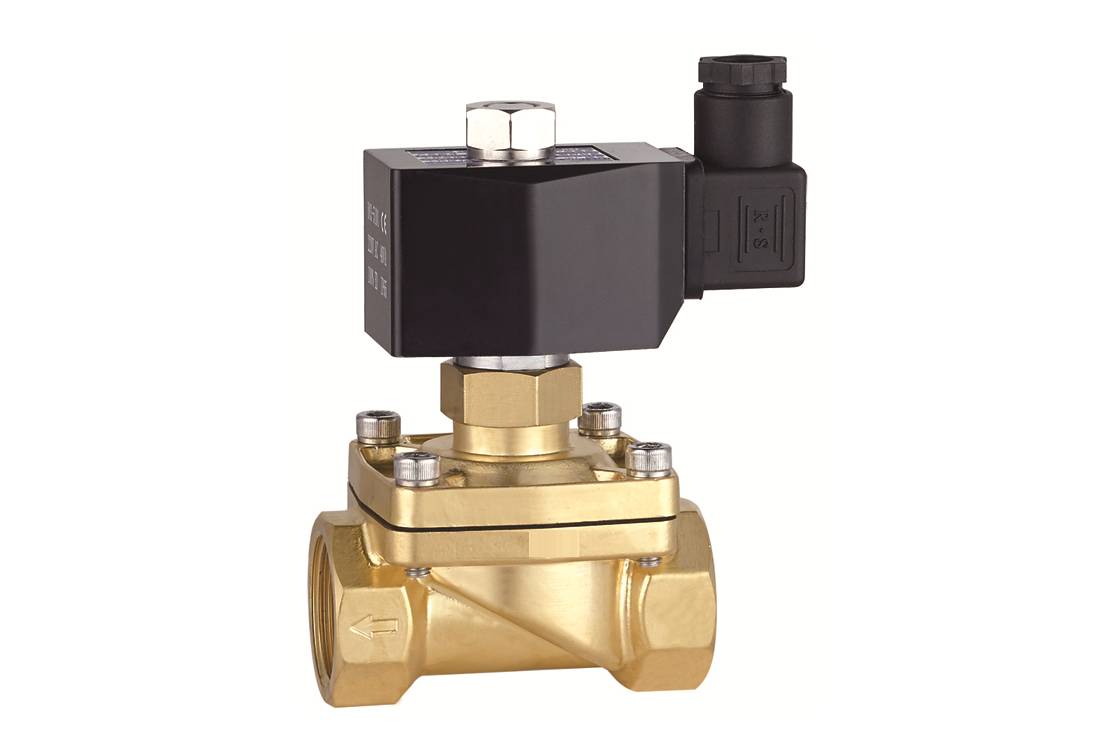

Основные технические характеристики электромагнитного клапана EV252WR:
- Нормально закрытый;
- Ду 15/20/25 мм (в зависимости от кода для заказа);
- Диапазон перепада давления: от 0 до 10 бар;
- Материал уплотнения: EPDM (вода от -20 до 130 °C);
- Материал корпуса: латунь;
- Напряжение питания катушки: 220В, 50 Гц;
- Класс защиты: IP65.
