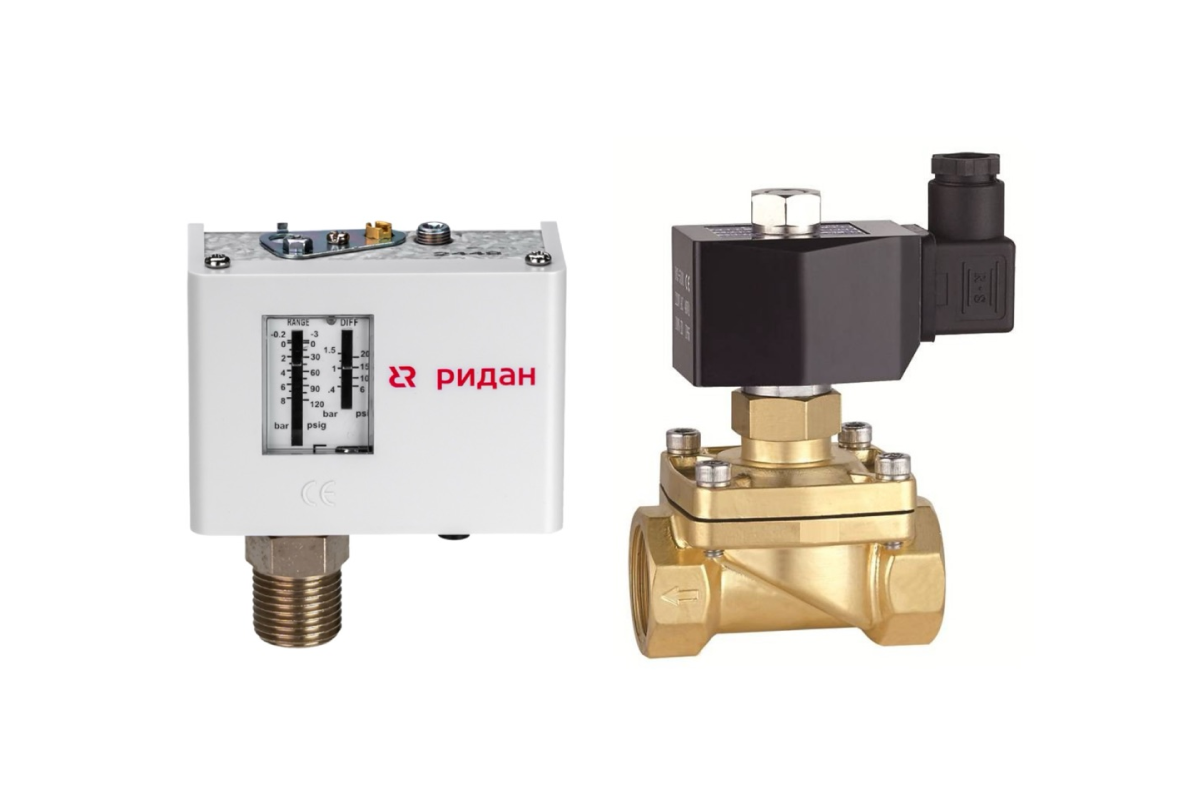

Ридан 333U3525R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G 1
Состав комплекта КИПиА для подпитки:

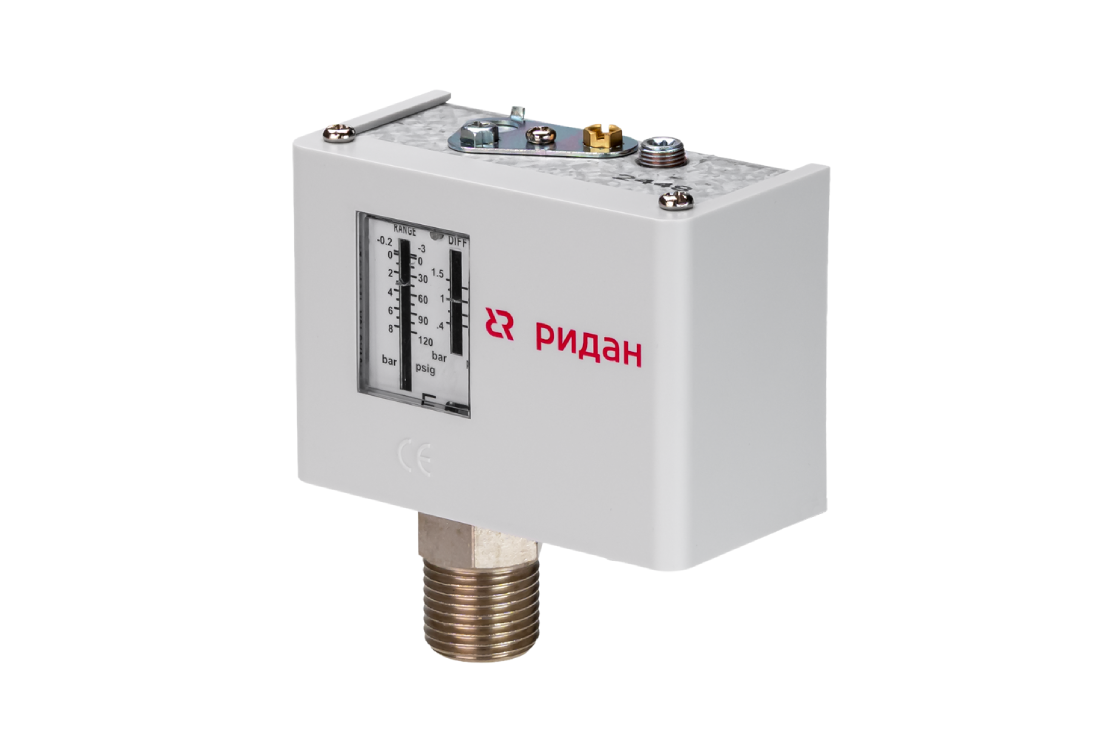

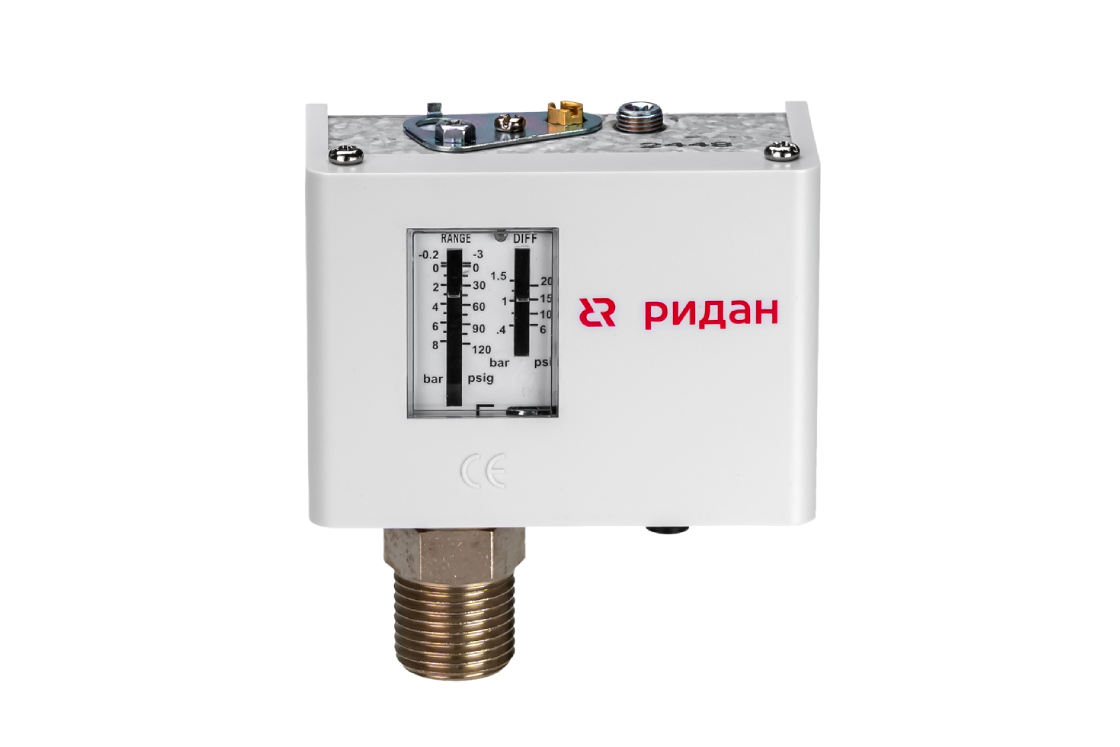

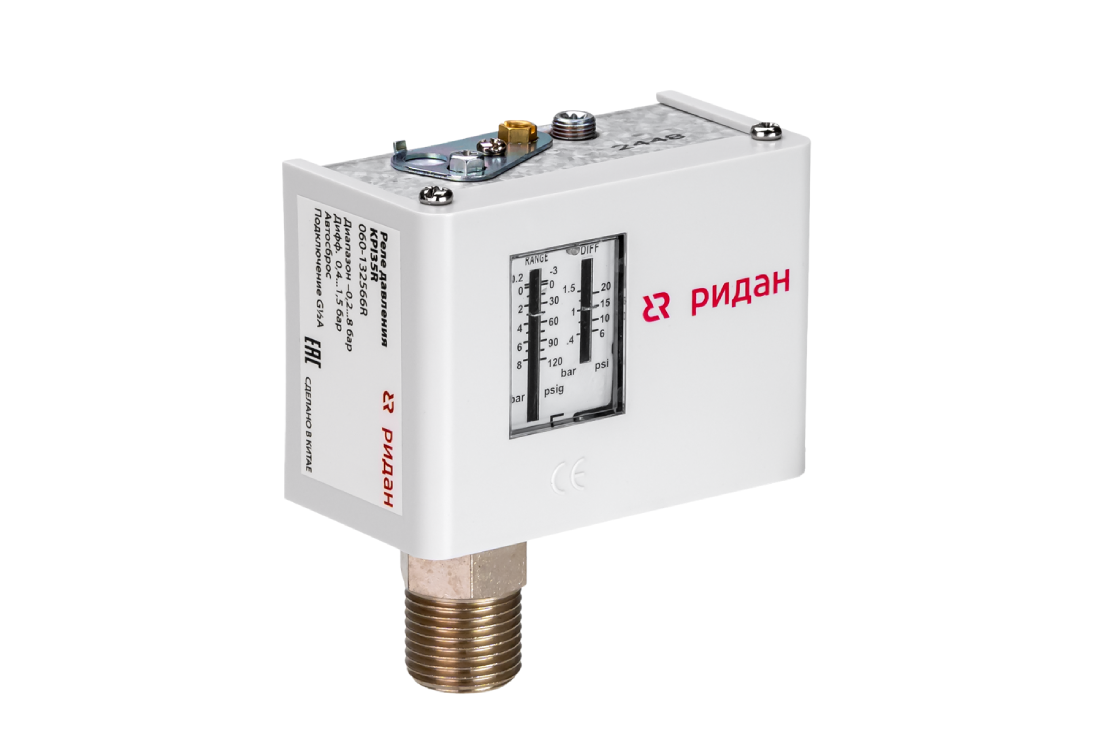

- Реле давления KPI35R, диапазон настройки -0,2..7,5 бар, дифференциал 0,7-4 бар, G ½ (код 060-132466R) — 1 шт.

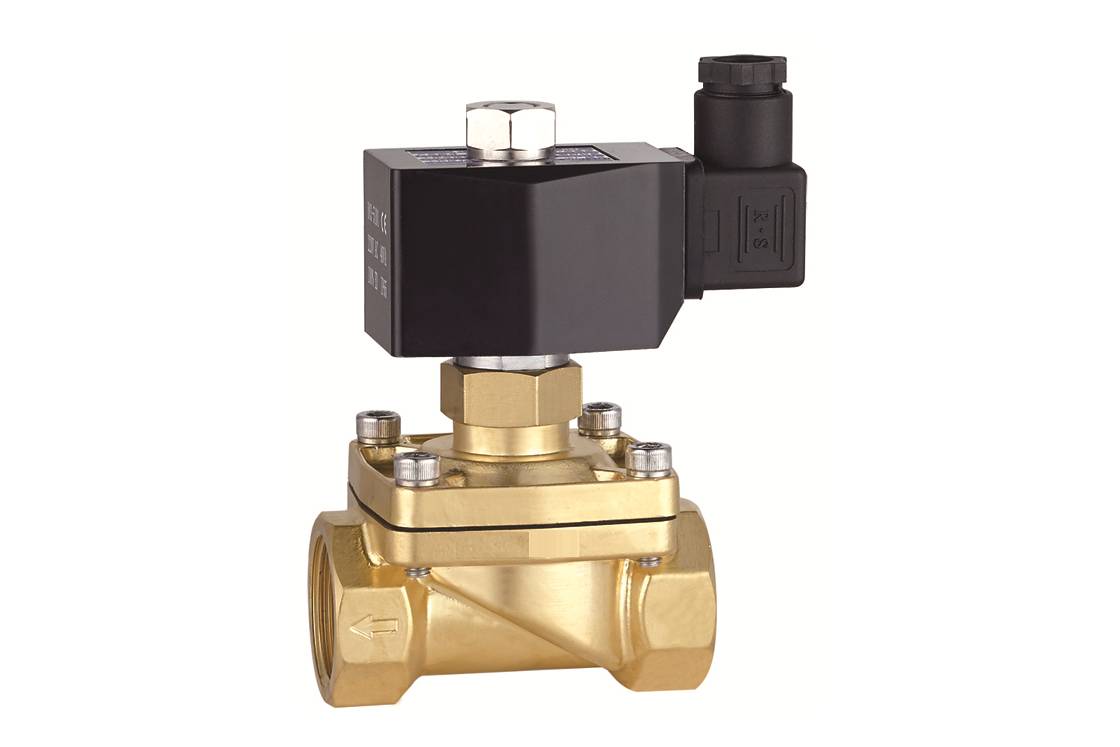

- Электромагнитный клапан EV252WR, G 1, НЗ, 0-10 бар, латунь, EPDM, Траб. = -20…130 ºС, катушка 220В, 50 Гц (код 042U502531R) — 1 шт.
₽ 8 104.05
Цена без НДС Заказная позиция
Еще 2
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ½
- Ду клапана, мм
- 25
- Материал уплотнения клапана
- EPDM
- Исполнение клапана
- нормально закрытый
- Перепад давления клапана, бар
- 0 — 10
- Напряжение питания катушки клапана
- 220В, 50 Гц
Обзор
Обзор- Диапазон измерения: -0,2..7,5 бар;
- Дифференциал: 0,7-4 бар;
- Технологические присоединение: G ½;
- Температура рабочей среды: -20..+120°С;
- Максимальное рабочее давление: 17 бар;
- Класс защиты: IP30 (IP 44 при соблюдении условий для IP30 и установке верхней крышки);
- Допустимая электрическая нагрузка на контактную систему: 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC.
- Нормально закрытый;
- Ду 15-50 мм (в зависимости от кода для заказа);
- Диапазон перепада давления: от 0 до 10 бар;
- Материал уплотнения: EPDM (вода от -20 до 130 °C);
- Материал корпуса: латунь;
- Напряжение питания катушки: 220В, 50 Гц;
- Класс защиты: IP65.
Основные технические характеристики реле давления KPI35R:
Основные технические характеристики электромагнитного клапана EV252WR:
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Класс защиты
- IP65
- Ду, мм
- 25
- Кольцевое уплотнение
- EPDM
- Пружина клапана
- Нержавеющая сталь
- Функция
- Нормально закрытый
- Присоединение
- G 1
- Материал уплотнения
- EPDM
- Температура рабочей среды, °С
- -20..130 °C
- Штекер в комплекте
- DIN 43650-A
- Максимальная вязкость, cSt
- 20
- B, мм
- 66
- Якорь / стопорная трубка
- нержавеющая сталь
- Трубка якоря
- нержавеющая сталь
- Тарелка клапана
- EPDM
- Рабочая среда
- вода и др.нейтральные среды
- Вес, кг
- 1,1
- Материал корпуса
- Латунь
- С, мм
- 115
- Пружина
- нержавеющая сталь
- Время полного открытия (ориентировочно), мс
- 400-1600
- Время полного закрытия (ориентировочно), мс
- 1000-2000
- Перепад давления, мин-макс, бар
- 0-10
- Напряжение питания катушки
- 230 В, 50 Гц
- Максимальное рабочее давление, бар
- 10
- Kv, м³/ч
- 10,2
- А, мм
- 82
- Мощность катушки
- 40 BA
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ½
- Материал уплотнения клапана
- EPDM
- Исполнение клапана
- нормально закрытый
- Перепад давления клапана, бар
- 0 — 10
- Напряжение питания катушки клапана
- 220В, 50 Гц
- Ду клапана, мм
- 25
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Диапазон измерения: -0,2..7,5 бар;
- Дифференциал: 0,7-4 бар;
- Технологические присоединение: G ½;
- Температура рабочей среды: -20..+120°С;
- Максимальное рабочее давление: 17 бар;
- Класс защиты: IP30 (IP 44 при соблюдении условий для IP30 и установке верхней крышки);
- Допустимая электрическая нагрузка на контактную систему: 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC.
- Нормально закрытый;
- Ду 15-50 мм (в зависимости от кода для заказа);
- Диапазон перепада давления: от 0 до 10 бар;
- Материал уплотнения: EPDM (вода от -20 до 130 °C);
- Материал корпуса: латунь;
- Напряжение питания катушки: 220В, 50 Гц;
- Класс защиты: IP65.
Основные технические характеристики реле давления KPI35R:
Основные технические характеристики электромагнитного клапана EV252WR:
Товары серии
Сортировать по:
Название и артикул | Диапазон настройки уставки реле, бар | Технологическое присоединение реле | Ду клапана, мм | Материал уплотнения клапана | Исполнение клапана | Перепад давления клапана, бар | Напряжение питания катушки клапана | ||
|---|---|---|---|---|---|---|---|---|---|
Ридан 333U3515R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ½ | -0,2 — 7,5 | G ½ | 15 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 6 430.80 Заказная позиция | |||||||||
Ридан 333U3520R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ¾ | -0,2 — 7,5 | G ½ | 20 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 6 736.70 Заказная позиция | |||||||||
Ридан 333U3525R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G 1 | -0,2 — 7,5 | G ½ | 25 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 8 104.05 Заказная позиция | |||||||||
Ридан 333U3532R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G 1 ¼ | -0,2 — 7,5 | G ½ | 32 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 15 044.30 Заказная позиция | |||||||||
Ридан 333U3540R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G 1 ½ | -0,2 — 7,5 | G ½ | 40 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 16 612.90 Заказная позиция | |||||||||
Ридан 333U3550R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G 2 | -0,2 — 7,5 | G ½ | 50 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 21 618.85 Заказная позиция | |||||||||
