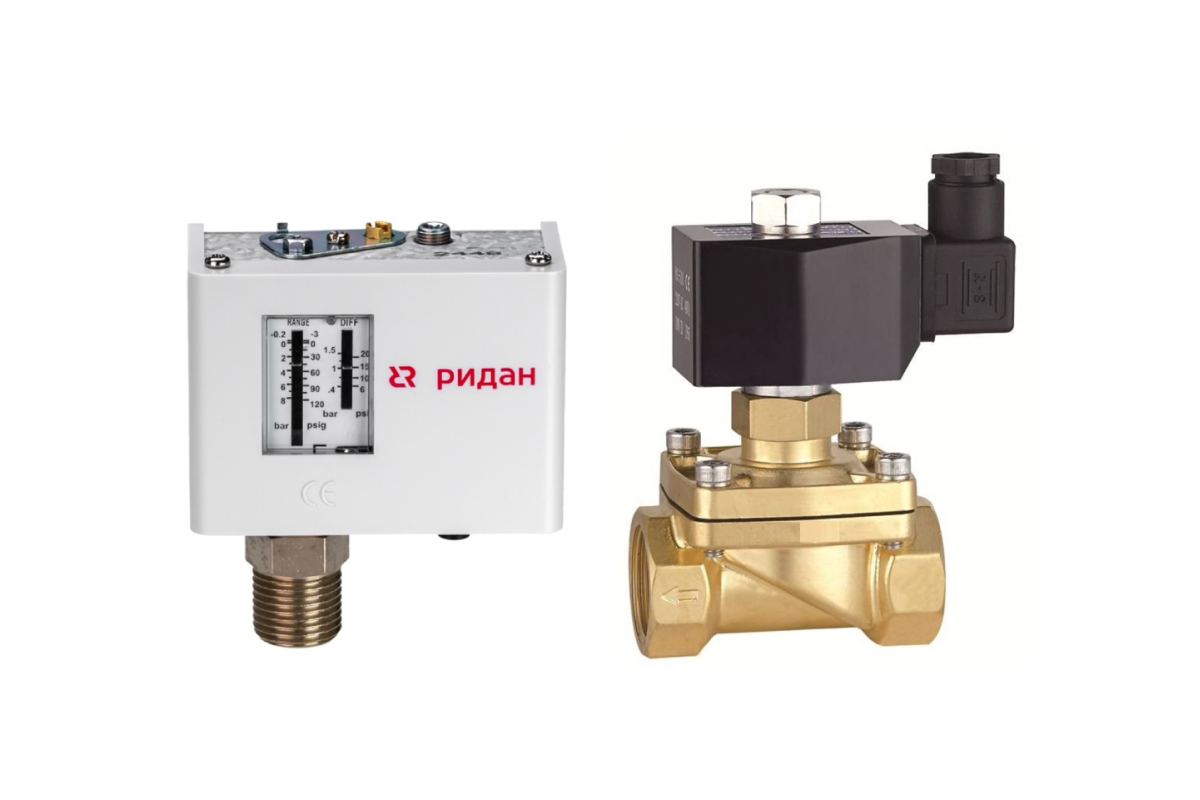

Ридан 333U3520R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ¾
₽ 6 540.05
Цена без НДС Заказная позиция
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ½
- Ду клапана, мм
- 20
Еще 1
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ½
- Ду клапана, мм
- 20
- Материал уплотнения клапана
- EPDM
- Исполнение клапана
- нормально закрытый
- Перепад давления клапана, бар
- 0 — 10
- Напряжение питания катушки клапана
- 220В, 50 Гц
Обзор
Обзор- Диапазон измерения: -0,2..7,5 бар;
- Дифференциал: 0,7-4 бар;
- Технологические присоединение: G ½;
- Температура рабочей среды: -20..+120°С;
- Максимальное рабочее давление: 17 бар;
- Класс защиты: IP30 (IP 44 при соблюдении условий для IP30 и установке верхней крышки);
- Допустимая электрическая нагрузка на контактную систему: 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC.
- Нормально закрытый;
- Ду 15/20/25 мм (в зависимости от кода для заказа);
- Диапазон перепада давления: от 0 до 10 бар;
- Материал уплотнения: EPDM (вода от -20 до 130 °C);
- Материал корпуса: латунь;
- Напряжение питания катушки: 220В, 50 Гц;
- Класс защиты: IP65.

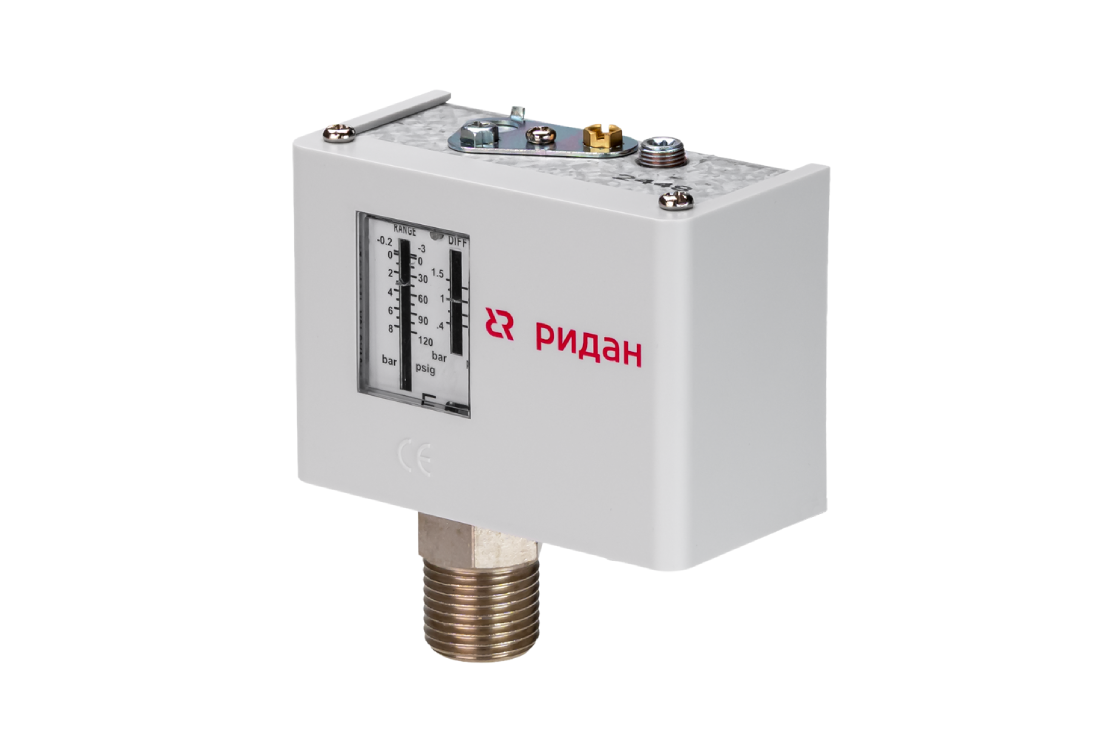

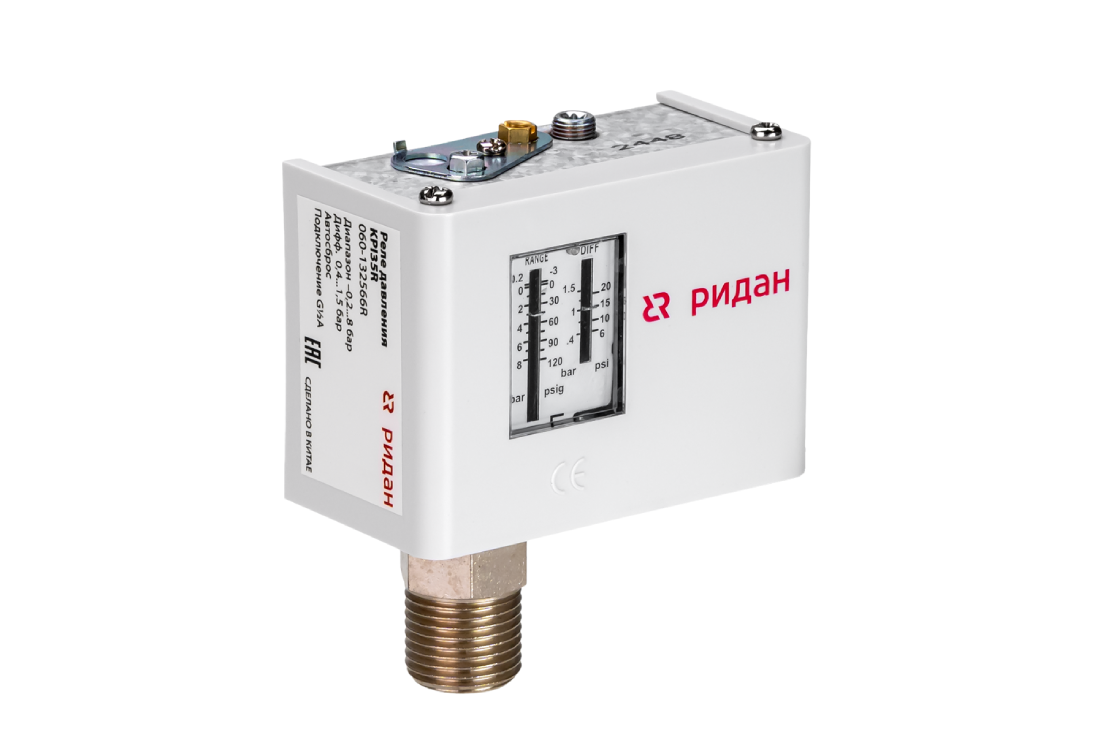

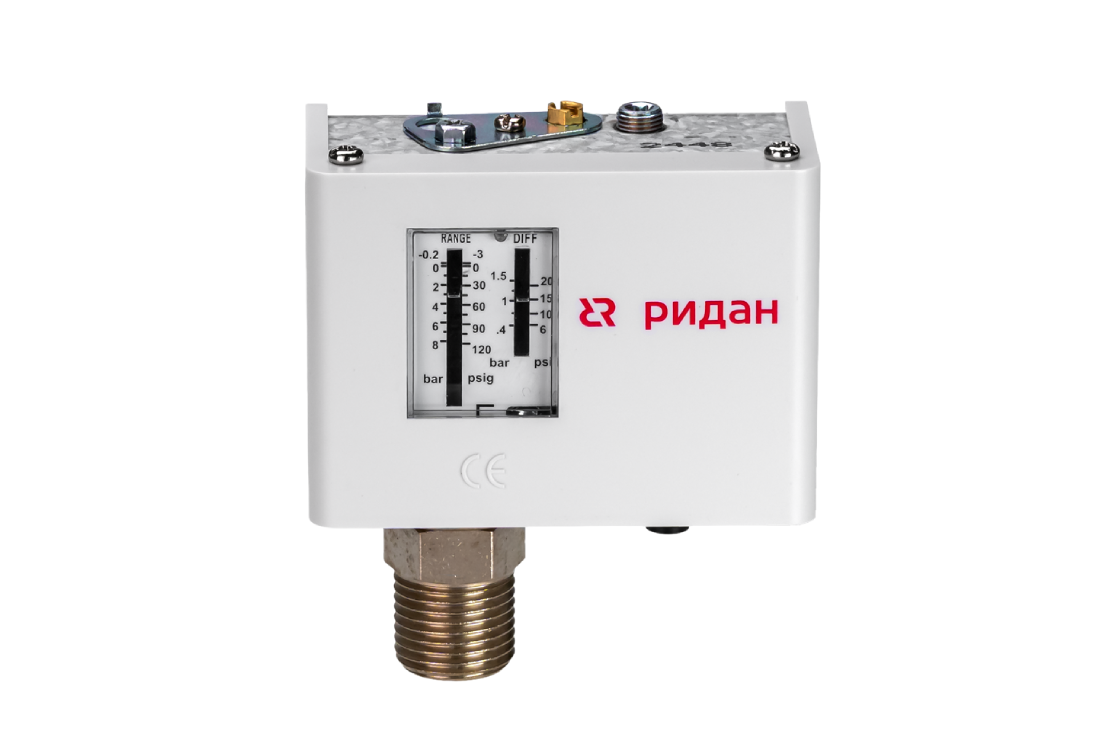

Основные технические характеристики реле давления KPI35R:

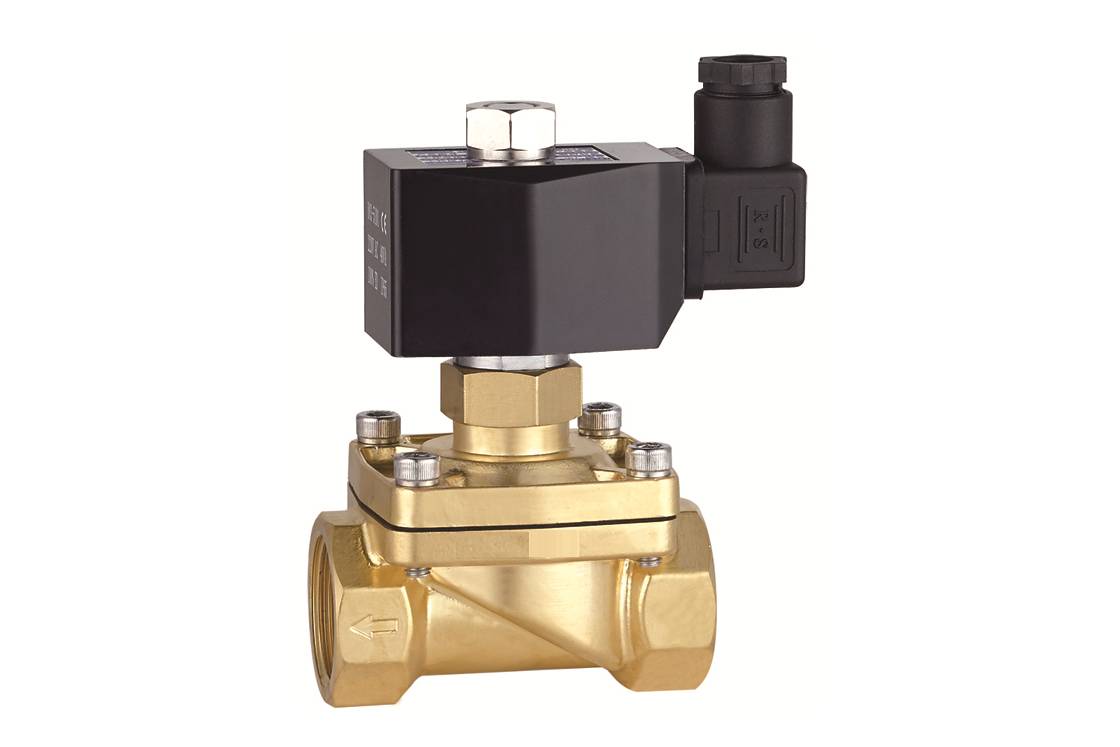

Основные технические характеристики электромагнитного клапана EV252WR:
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Сухой перикидной контакт типа
- SPDT
- Сброс
- Автоматический
- Комплект поставки
- Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
- Максимальная допустимая электрическая нагрузка на контактную группу
- 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
- Класс защиты
- IP65
- Класс защиты
- IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
- Масса нетто, кг
- 0,3
- Максимальное рабочее давление PB, бар
- 17
- Дифференциал, бар
- 0,7 – 4
- Присоединение
- G 3/4
- Ду, мм
- 20
- Температура окружающей среды, °С
- -40°C … +65°C (на короткий период до +80°C)
- Кольцевое уплотнение
- EPDM
- Пружина клапана
- Нержавеющая сталь
- Функция
- Нормально закрытый
- Диапазон настройки уставки, бар
- -0.2 – 7,5
- Материал уплотнения
- EPDM
- Температура рабочей среды, °С
- -20°C … +120°C
- Температура рабочей среды, °С
- -20..130 °C
- Технологическое присоединение
- G ½
- Штекер в комплекте
- DIN 43650-A
- B, мм
- 50
- Максимальная вязкость, cSt
- 20
- Якорь / стопорная трубка
- нержавеющая сталь
- Трубка якоря
- нержавеющая сталь
- Тарелка клапана
- EPDM
- Рабочая среда
- вода и др.нейтральные среды
- Вес, кг
- 0,74
- Кабельный ввод
- Уплотняемый ввод для кабелей диаметром 6 - 14 мм
- Максимальное рабочее давление, бар
- 10
- Материал корпуса
- Латунь
- С, мм
- 107
- Пружина
- нержавеющая сталь
- Время полного открытия (ориентировочно), мс
- 400-1600
- Время полного закрытия (ориентировочно), мс
- 1000-2000
- Перепад давления, мин-макс, бар
- 0-10
- Напряжение питания катушки
- 230 В, 50 Гц
- Мощность катушки
- 20 BA
- Kv, м³/ч
- 6,5
- А, мм
- 67
- Тип чувствительного элемента датчика
- Сильфон
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ½
- Материал уплотнения клапана
- EPDM
- Исполнение клапана
- нормально закрытый
- Перепад давления клапана, бар
- 0 — 10
- Напряжение питания катушки клапана
- 220В, 50 Гц
- Ду клапана, мм
- 20
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Диапазон измерения: -0,2..7,5 бар;
- Дифференциал: 0,7-4 бар;
- Технологические присоединение: G ½;
- Температура рабочей среды: -20..+120°С;
- Максимальное рабочее давление: 17 бар;
- Класс защиты: IP30 (IP 44 при соблюдении условий для IP30 и установке верхней крышки);
- Допустимая электрическая нагрузка на контактную систему: 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC.
- Нормально закрытый;
- Ду 15/20/25 мм (в зависимости от кода для заказа);
- Диапазон перепада давления: от 0 до 10 бар;
- Материал уплотнения: EPDM (вода от -20 до 130 °C);
- Материал корпуса: латунь;
- Напряжение питания катушки: 220В, 50 Гц;
- Класс защиты: IP65.
Основные технические характеристики реле давления KPI35R:
Основные технические характеристики электромагнитного клапана EV252WR:
Товары серии
Сортировать по:
Название и артикул | Диапазон настройки уставки реле, бар | Технологическое присоединение реле | Ду клапана, мм | Материал уплотнения клапана | Исполнение клапана | Перепад давления клапана, бар | Напряжение питания катушки клапана | ||
|---|---|---|---|---|---|---|---|---|---|
Ридан 333U3515R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ½ | -0,2 — 7,5 | G ½ | 15 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 6 243.35 Заказная позиция | |||||||||
Ридан 333U3520R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ¾ | -0,2 — 7,5 | G ½ | 20 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 6 540.05 Заказная позиция | |||||||||
Ридан 333U3525R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G 1 | -0,2 — 7,5 | G ½ | 25 | EPDM | нормально закрытый | 0 — 10 | 220В, 50 Гц | ||
₽ 7 868.30 Заказная позиция | |||||||||
