Ручной балансировочный клапан — устройство для статической гидравлической балансировки трубопроводных систем. По своей сути, это специализированный балансировочный вентиль, позволяющий точно настроить расход теплоносителя. Оборудование предназначено для систем отопления, холодоснабжения и горячего водоснабжения жилых, общественных и промышленных зданий. Ручной балансировочный клапан является необходимым элементом при создании энергоэффективных инженерных сетей. Область применения включает двухтрубные и однотрубные системы отопления, контуры с фанкойлами, первичные и вторичные кольца насосных станций, а также распределительные коллекторы.

Назначение ручного балансировочного клапана

Назначением ручного балансировочного клапана является дросселирование потока с целью увязки гидравлических потерь различных циркуляционных колец. Устройство позволяет ограничить максимальный расход на участке до проектного значения. Клапан балансировочный ручной настройки монтируется на подающем или обратном трубопроводе и обеспечивает фиксированное гидравлическое сопротивление. Это классический ручной балансировочный клапан системы отопления или охлаждения, отвечающий требованиям ГОСТ. В профессиональной среде такие устройства часто называют кратко — ручной балансир. В технической документации на изделие указывается точная пропускная способность для разных положений настройки.

Совместимость ручного балансировочного клапана

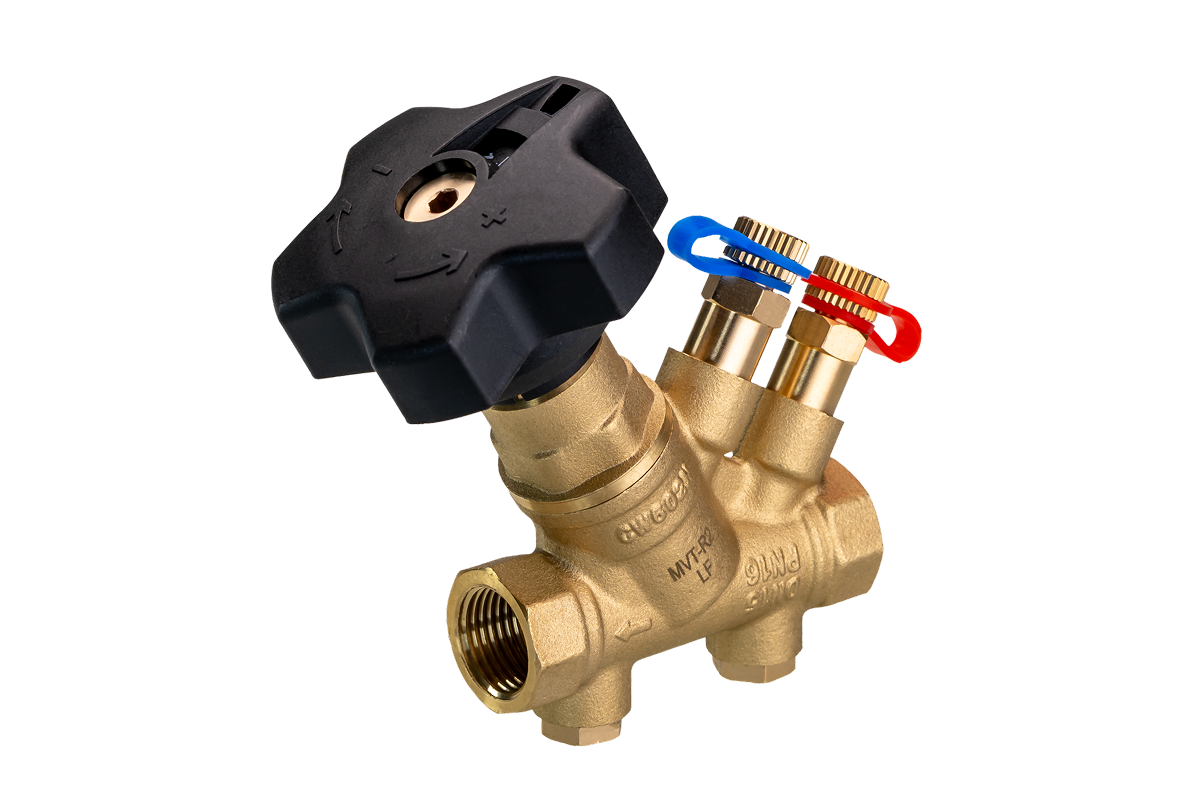

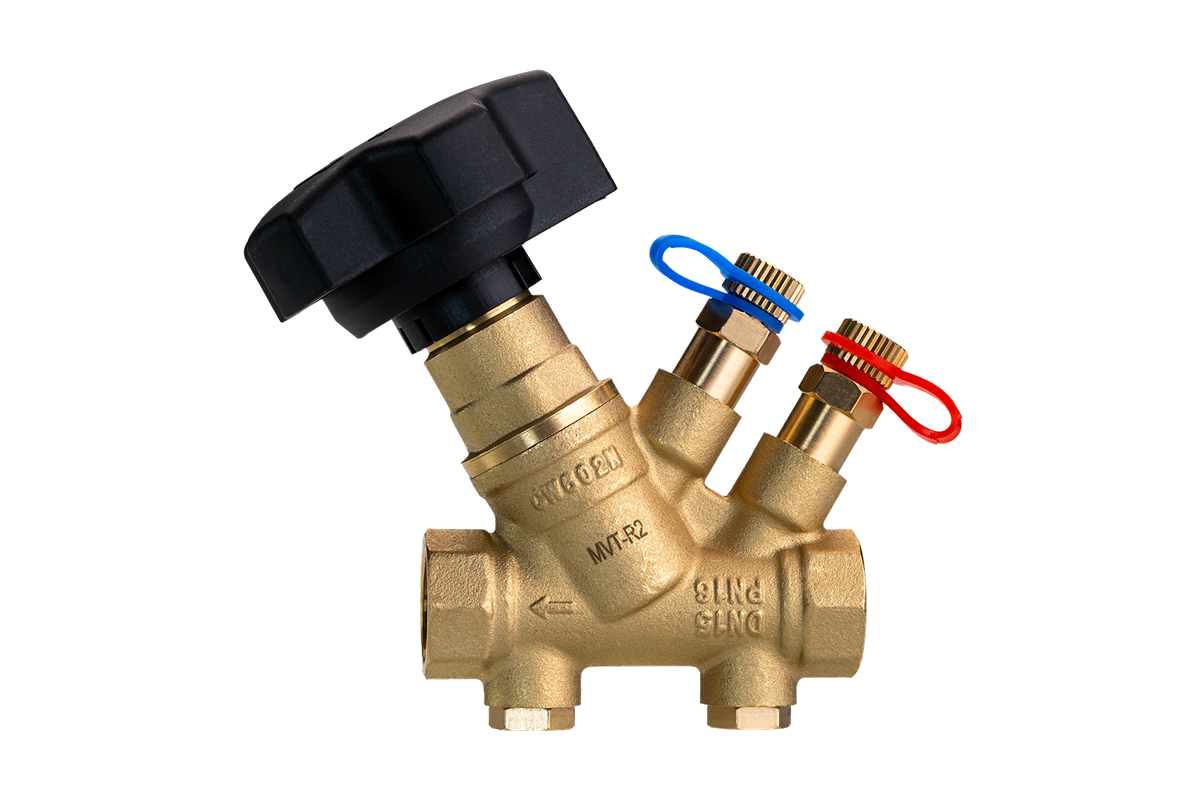

Модельный ряд клапанов Ридан представлен в различных исполнениях, что обеспечивает их интеграцию в любые трубопроводные системы. Базовый вариант предполагает клапан ручной балансировочный с внутренней резьбой (серии MVT-R, MNT-R) для металлических и металлополимерных труб малых и средних диаметров.

Для специфических монтажных схем предусмотрен клапан балансировочный ручной резьбовой с наружной резьбой под накидную гайку, а для магистральных трубопроводов большого диаметра используются фланцевые версии MNF-R2.

Все модели спроектированы для работы в паре с измерительным прибором T650, который подключается к штатным ниппелям, превращая устройство в полноценный ручной балансировочный клапан с измерительными ниппелями. Для обеспечения локального слива теплоносителя предусмотрена комплектация дренажным краном. Такое исполнение идентифицируется как ручной балансировочный клапан с дренажем либо клапан ручной балансировочный с дренажным краном.

Ключевые преимущества ручного балансировочного клапана

• Материал: Изделия серии изготавливаются из высококачественных материалов: клапан балансировочный ручной из латуни обеспечивает коррозионную стойкость и долговечность, что подтверждено соответствующими сертификатами.
• Многофункциональность: Многофункциональность конструкции позволяет использовать изделие как запорное устройство: клапан балансировочный запорный ручной герметично перекрывает сечение, заменяя собой отдельный запорный вентиль.
• Точность: Наличие измерительных ниппелей и шкалы предварительной настройки гарантирует высокую точность регулировки.
• Универсальность монтажа: Унификация присоединительных размеров под различные стандарты трубопроводов существенно упрощает монтаж клапана и сокращает время пусконаладочных работ.
• Соответствие стандартам: На каждый клапан ручной балансировочный предоставляется сертификат соответствия ГОСТ.

Принципы работы ручного балансировочного клапана

Принцип работы ручного балансировочного клапана основан на локальном изменении гидравлического сопротивления участка. При вращении шпинделя регулировочный конус изменяет площадь проходного сечения, что фиксируется шкалой предварительной настройки. Для точного определения расхода к измерительным ниппелям подключается дифференциальный манометр: замеренный перепад давления при известной пропускной способности (Kv) позволяет вычислить фактический расход.

Корректировка положения штока доводит этот параметр до проектного значения, после чего положение фиксируется. Именно так реализуется гидравлическая увязка, и именно для этого, по сути, и нужен ручной балансировочный клапан.

Профессиональные инструменты для проектирования

Для корректного подбора оборудования компания «Ридан» предоставляет инженерам и проектировщикам весь необходимый инструментарий.

• Плагин DCAD для AutoCAD и NanoCAD — автоматизация проектирования инженерных систем
• База технической документации — каталоги, пособия и руководства, чертежи и BIM-модели, подробные технические описания

Выбрать и купить ручной балансировочный клапан для систем отопления можно в каталоге на нашем сайте.
