Назначение и роль в промышленном холоде

В холодильных установках большой мощности важно обеспечить:

• герметичную изоляцию отдельных участков;
• безопасное обслуживание оборудования;
• подключение контрольно-измерительных приборов;
• локализацию аварийных режимов;
• возможность поэтапного пуска системы.

Именно эти задачи решают промышленные запорные клапаны. Они рассчитаны на работу при низких температурах, перепадах давления и агрессивных средах, характерных для промышленного холода.

Клапан запорный игольчатый: что это и где применяется

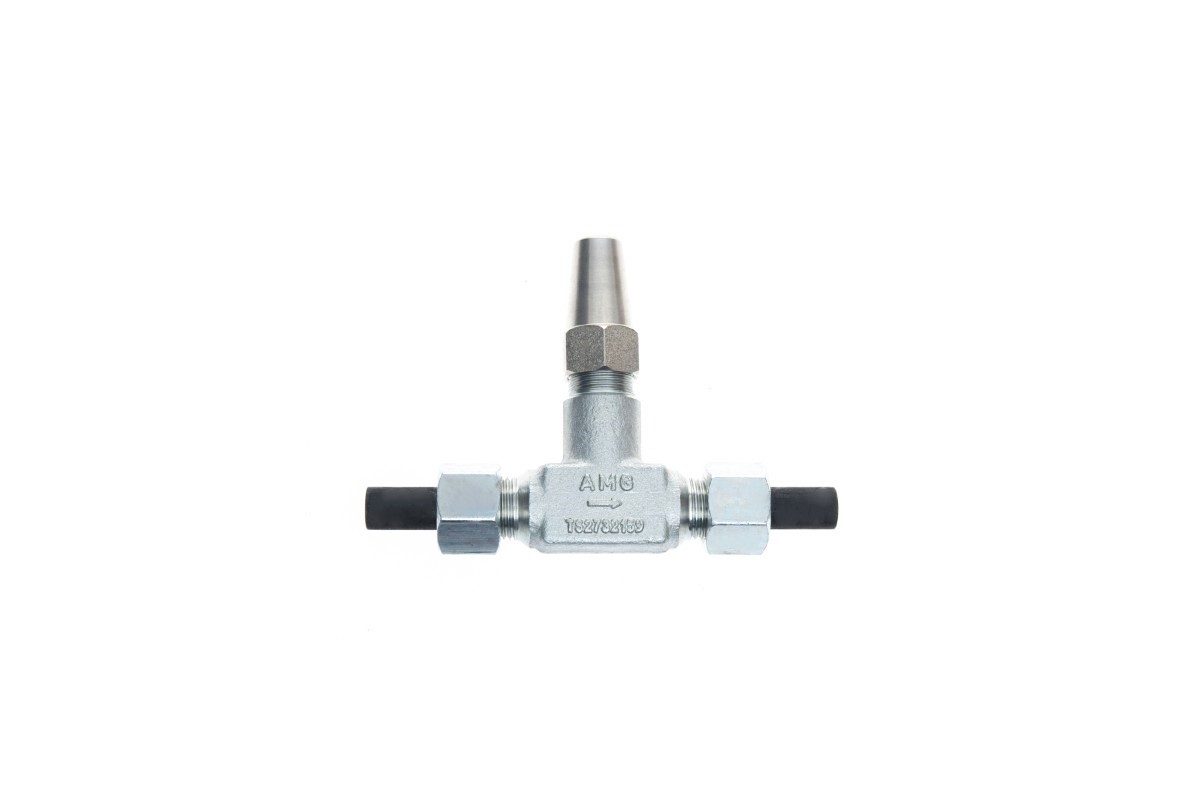

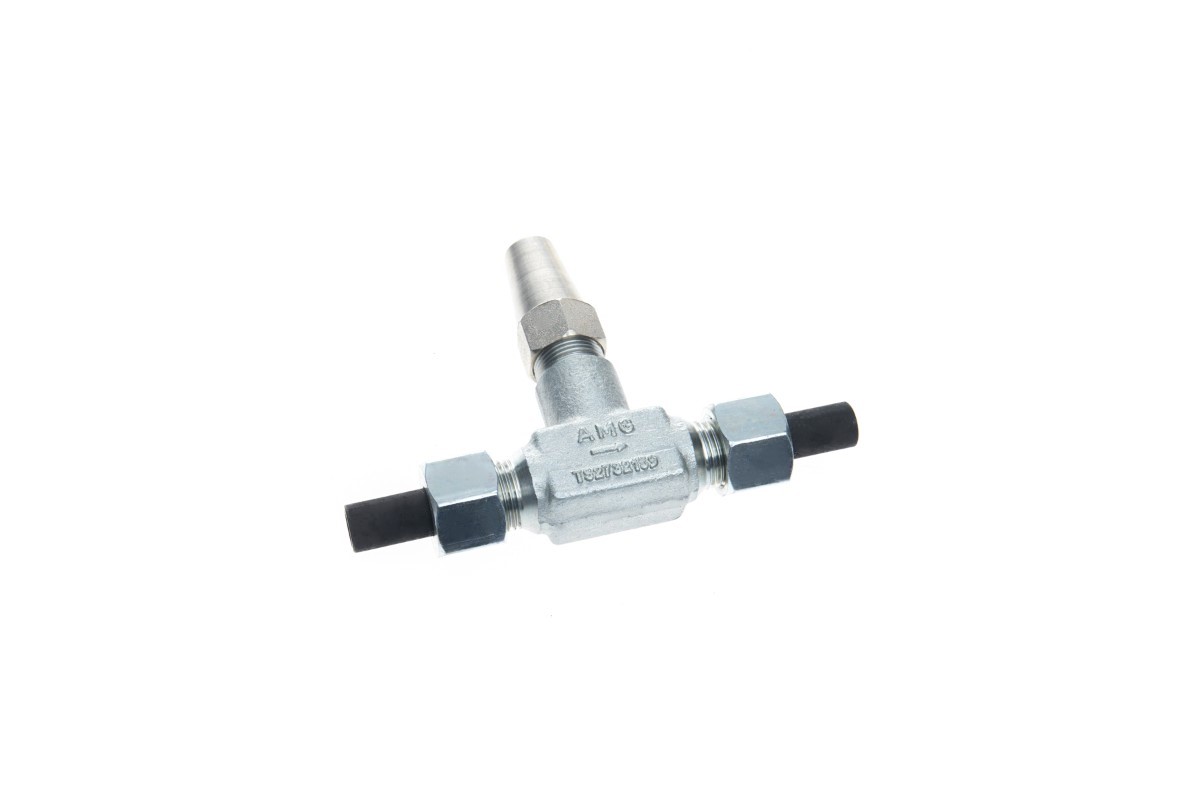

Одним из наиболее востребованных решений является клапан запорный игольчатый (SNV). Это устройство, в котором перекрытие потока осуществляется при помощи конического (игольчатого) запорного элемента. Такая конструкция обеспечивает высокую точность дозирования и надёжную герметичность.

Клапан запорный игольчатый: устройство

Конструктивно игольчатый клапан включает:

• стальной корпус;
• резьбовой шток с игольчатым наконечником (нержавеющая сталь);
• плоское уплотнение (нержавеющая сталь);
• уплотнительный узел;
• втулка сальника (сталь);
• кольцевое уплотнение;
• колпачок (сталь)

Игольчатый принцип позволяет использовать клапан не только как запорный, но и как клапан запорный игольчатый регулирующий, обеспечивая плавную настройку расхода.

Основные исполнения игольчатых клапанов

В промышленном холоде применяются различные модификации:

• клапан вентиль запорный игольчатый — классическое вентильное исполнение;
• клапан запорный стальной игольчатый — для повышенных нагрузок и низких температур;
• клапан запорный игольчатый высокого давления — для нагнетательных линий;
• клапан запорный игольчатый фланцевый — для монтажа на трубопроводах большого диаметра;
• клапан запорный игольчатый с резьбой или клапан запорный игольчатый с наружней резьбой — для компактных участков;
• клапан угловой запорный игольчатый — для изменения направления потока;
• клапан проходной запорный игольчатый или клапан запорный стальной проходной игольчатый — для линейной установки в трубопроводе.

Также широко применяются специальные исполнения:

• клапан запорный игольчатый со штуцером;
• клапан запорный игольчатый со штуцером под контрольный манометр;
• клапан запорный игольчатый со сливом — для дренажа и обслуживания;
• клапан запорный сальниковый игольчатый — с усиленной герметизацией штока.

Такие решения используются в точках подключения КИП, при настройке давления и обслуживании холодильных контуров.

Материалы и соответствие требованиям

Для промышленного холода особенно важна устойчивость к низким температурам и механическим нагрузкам, поэтому чаще всего применяется клапан запорный стальной игольчатый.

В зависимости от проекта оборудование может соответствовать нормативным требованиям, включая клапан запорный игольчатый ГОСТ, если это предусмотрено технической документацией.

Применение в холодильных системах

В установках промышленного холода запорный игольчатый клапан применяется:

• на линиях подачи и отбора давления;
• в узлах подключения манометров;
• на масляных линиях;
• в системах оттайки;
• в технологических ответвлениях трубопроводов.

Таким образом, клапан запорный и клапан игольчатый могут выполнять как функцию полного перекрытия, так и точной настройки параметров.

Основные серии промышленных запорных клапанов Ридан

В каталоге промышленных запорных клапанов компании Ридан представлены следующие серии:

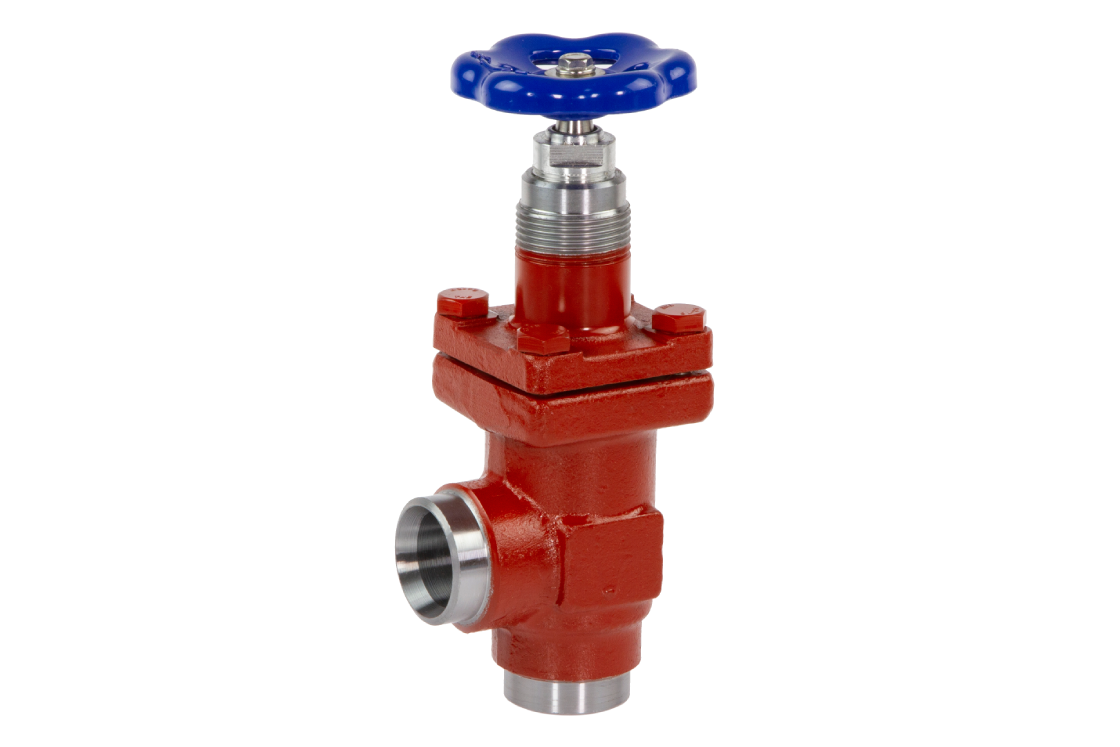

• SVA — прямые и угловые запорные клапаны

Серия SVA представляет классические промышленные клапаны для ручного перекрытия потока рабочей среды по трубопроводу. Они доступны как запорные клапаны прямые, так и запорные клапаны угловые с различными размерами и типами присоединения. Серия включает исполнения с разным штоком (стандартным или удлинённым), что даёт возможность устанавливать клапан в труднодоступных местах системы.

•  SNV — игольчатые запорные клапаны

Серия SNV включает клапан запорный игольчатый — важный тип запорной арматуры для регулирования и точного перекрытия потока. Такие клапаны обеспечивают высокую точность управления расходом рабочего вещества и отличаются долговечностью и надёжностью в условиях низких температур.

• SVA-Q — быстроспускные запорные клапаны

Серия SVA-Q представляет запорные клапаны быстрого действия, предназначенные для оперативного слива масла из системы холодильного оборудования, находящейся под давлением. Это особенно важно при техническом обслуживании или аварийной остановке оборудования.

Совместимость промышленных запорных клапанов

Промышленные запорные клапаны Ридан используются в системах промышленного холода как основные элементы ручной изоляции трубопроводов. Они позволяют перекрывать поток хладагента при обслуживании оборудования, ремонте или наладке, а также дополняют работу автоматической регулирующей и защитной арматуры.

Серия REG включает регуляторы давления и температуры, предназначенные для автоматического поддержания параметров рабочей среды. Промышленные запорные клапаны устанавливаются до и после регуляторов REG. Такое решение позволяет изолировать участок трубопровода во время обслуживания, безопасно выполнять настройку оборудования и при необходимости отключать регулятор без остановки всей холодильной системы.

Серия SCA объединяет функции обратного и запорного клапана. При совместном использовании с промышленными запорными клапанами формируется дополнительная защита трубопровода: клапаны SCA предотвращают обратное движение хладагента, а запорные клапаны обеспечивают возможность ручного перекрытия магистрали во время ремонта, обслуживания или аварийных ситуаций.

Серия FIA представляет собой сетчатые фильтры, предназначенные для очистки хладагента от механических примесей. Запорные клапаны обычно устанавливаются перед фильтром и после него. Это позволяет изолировать участок трубопровода при обслуживании фильтра, проводить его очистку или замену без потерь хладагента и без остановки всей системы.

Серия CHV включает классические обратные клапаны, которые предотвращают обратное движение рабочей среды в трубопроводе. Совместное применение с запорными клапанами позволяет одновременно обеспечить защиту системы от обратного потока и возможность ручной изоляции участка трубопровода при техническом обслуживании.

Производство и выбор оборудования

При выборе важно учитывать:

• рабочее давление;
• температуру среды;
• тип хладагента;
• способ присоединения;
• требования к герметичности.

Если требуется купить клапан запорный игольчатый, следует ориентироваться на технические характеристики и условия эксплуатации. На запорный игольчатый клапан цена зависит от материала корпуса, исполнения (фланцевый или резьбовой), рабочего давления и комплектации.

При подборе рекомендуется запрашивать:

• паспорт на клапан запорный игольчатый;
• данные о производителе;
• информацию о допустимых нагрузках.

Как производитель клапанов запорных игольчатых, компания Ридан предлагает решения, адаптированные к требованиям промышленного холода и рассчитанные на длительную эксплуатацию в тяжёлых условиях.

Профессиональные инструменты для проектирования систем холодоснабжения

• Конфигуратор CoolConfig — самостоятельный подбор холодильного оборудования Ридан
• База технической документации — каталоги, пособия и руководства по эксплуатации и монтажу, чертежи

Промышленные запорные клапаны для систем холодоснабжения можно выбрать и купить в каталоге на нашем сайте.
